分体式家用空调室外机完整装配结构

　　这套分体空调室外侧主机的完整装配结构，覆盖了家用壁挂与小型立柜式空调室外单元从外壳防护、换热通风到冷媒管路的全部核心组成，在住宅暖通配套、小户型家装制冷、商铺局部温控这类场景中，是直接承担热交换功能的室外端核心设备。日常选型对接时，结构工程师首先要核对的就是外机的安装边界：这类常规2匹级分体室外机的整机外形为横置长方体钣金箱体，长度方向通常在800至950毫米区间，高度方向500至700毫米，进深方向300至400毫米，建模时预留的安装底脚跨距要匹配常规外墙支架的开孔间距，底脚下方的减震垫安装位、墙体侧的检修操作空间都要在布局阶段提前留出——机身右侧突出的冷媒截止阀组区域，必须预留不小于300毫米的接管操作空间，避免安装时铜管弯管半径不足产生截流，背部迎风侧也要留出足够进风距离，不能紧贴墙面封堵换热翅片的进风通道。

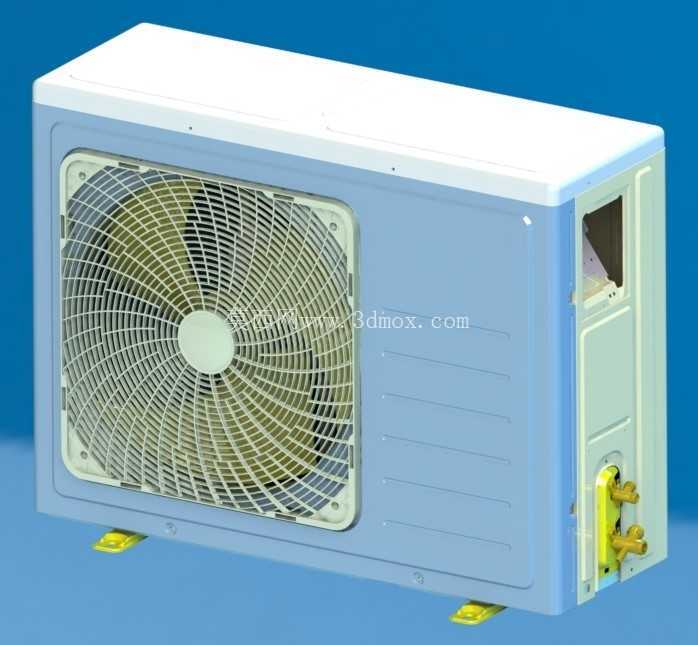

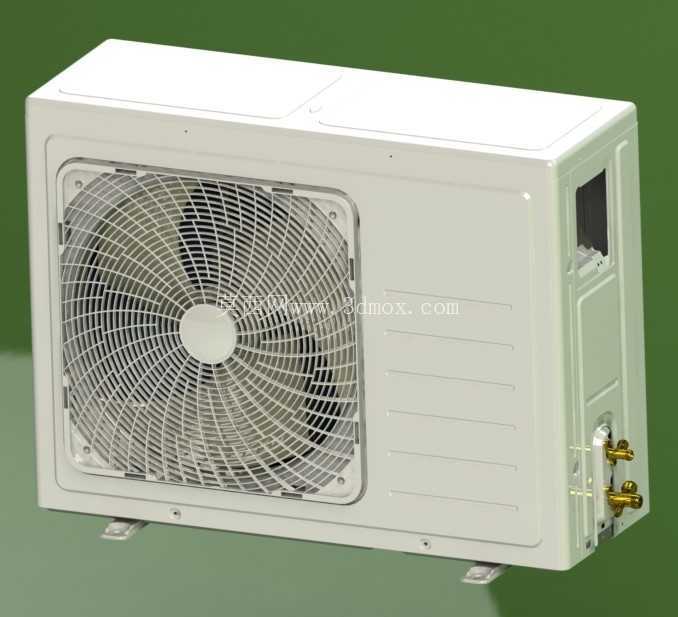

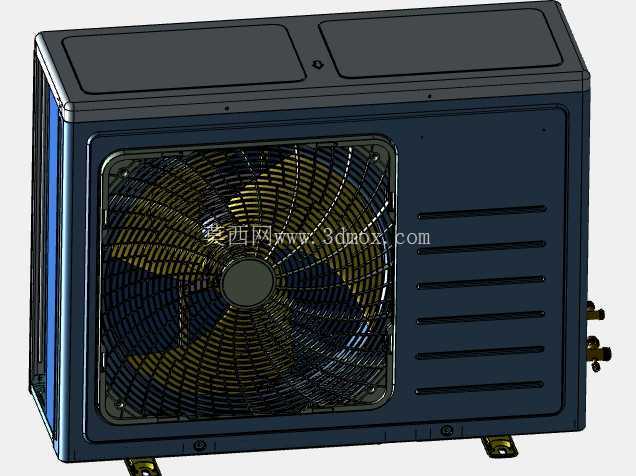

　　从结构设计思路来看，室外机的壳体采用多块折弯钣金拼合的形式，顶盖为整张压型钢板覆盖，正面预留大尺寸圆形风机安装口，外圈的防护网罩采用径向辐条加环形加强筋的格栅结构，既保证轴流风机出风时的通流面积，又能避免异物触碰高速运转的风叶。箱体侧面的冲压凹槽不是装饰造型，是钣金件的加强筋结构：薄钢板折弯后通过压出多条横向凹凸筋，大幅提升侧板的抗扭刚度，减少风机运行时的壳体共振，同时也能抵消户外温差变化带来的钣金热变形。机身右侧的阀板区域单独做了内嵌凹槽，两个黄铜材质的气液截止阀伸出壳体，分别对应高压液管和低压气管的接驳位，阀口自带的纳子接头预留了连接室内机铜管的螺纹接口，旁边的走线孔位用来穿过室内外机的供电与信号控制线。

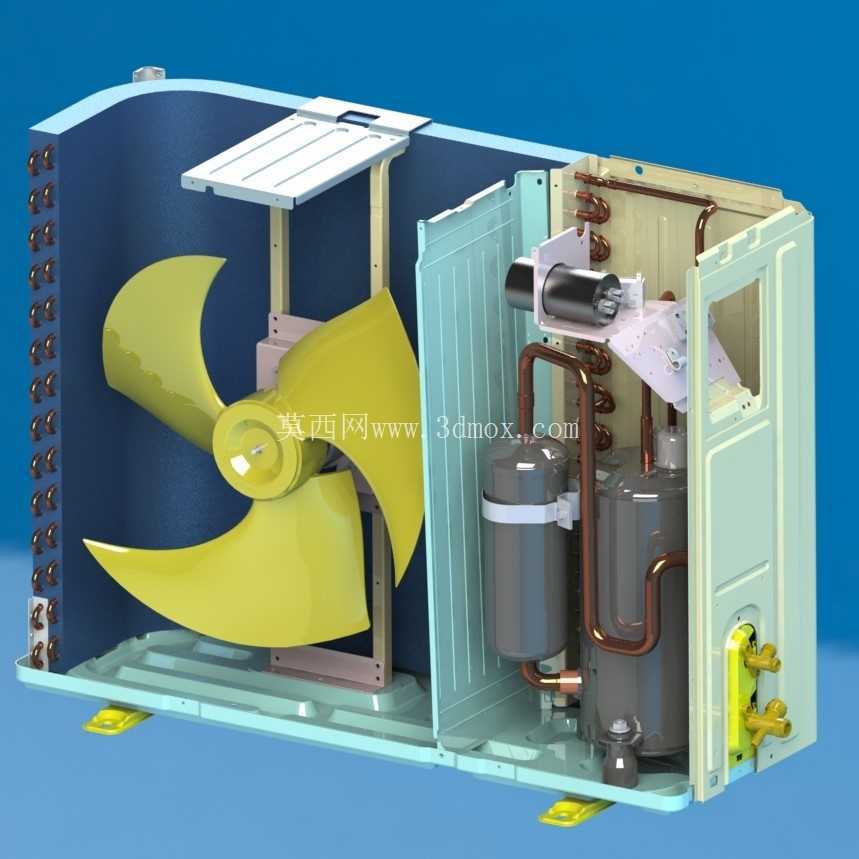

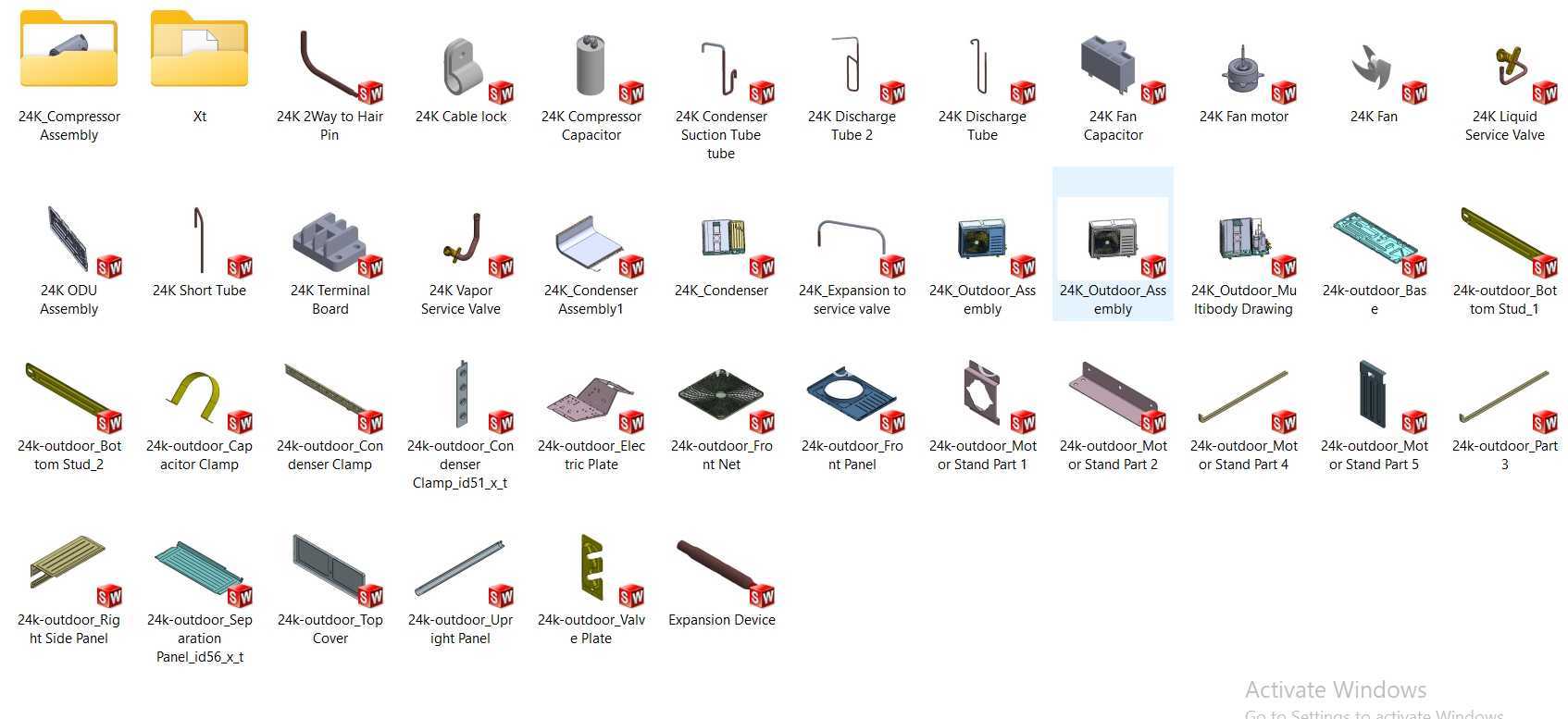

　　功能层面，室外机内部集成的轴流风叶正对后方的翅片式冷凝器，风机运转时驱动环境空气横向掠过换热翅片，让冷媒在冷凝过程中释放的热量快速排到外界；整机所有部件在装配时完全按照实际生产的装配关系搭建：风机电机固定在壳体内部的电机支架上，风叶锁紧在电机输出轴端，防护网罩通过周边卡扣与螺丝固定在前面板，底盘的冲压翻边用来承接冷凝水与化霜水，预留的排水孔可以对接排水管将水导离安装位，底盘下方的四个固定支脚直接承托整机重量，安装时通过膨胀螺栓固定在支架或者地面平台上。做结构校验时还要注意外机的户外工况适配：壳体所有拼接缝的防水折边、电气腔的隔离挡板都要在模型里体现，避免雨水顺着接缝渗入内部电气区域，钣金边缘的翻边处理也能消除锐边，防止安装维保人员割伤。这套完整装配结构可以直接用于暖通安装布局的干涉校验、外机支架的载荷匹配设计，也能作为制冷设备结构设计的参考样例，帮助从业者理清室外机从外防护到核心功能部件的装配逻辑。
