2.54mm间距带跳线帽双排排针连接器

　　这套带跳线的排针属于板对板信号连接里最常见的一类基础接插件，核心规格围绕2.54mm标准网格间距展开，覆盖单排、双排以及不同针位数的多种配置，配套红色短路跳线帽完成针脚间的选通与短接。在实际电子设备里，这类排针几乎出现在每一块需要功能配置、信号引出或临时短接的电路板上：工控主板用它做地址拨码替代、功能模式选择；电源板用跳线帽切换输出电压档位或使能信号；开发板、调试工装则靠它把关键测试点、GPIO引脚引到板边，方便探针夹取和飞线测量。

　　从结构设计思路看，排针本体分为黑色塑胶基座与金属插针两部分。基座采用耐高温绝缘塑胶，针孔按2.54mm节距矩阵排布，既保证相邻针脚之间的爬电距离满足低压信号绝缘要求，又能在过波峰焊或回流焊时维持针脚垂直度，不出现连锡、歪针。金属插针为镀金或镀锡铜合金，上段露出基座用于插接跳线帽或对接母座，下段为直插引脚穿过PCB焊盘，针径与2.54mm网格下的标准焊盘孔径匹配，插装后引脚伸出板面的长度控制在可剪脚、可焊接的合理区间。

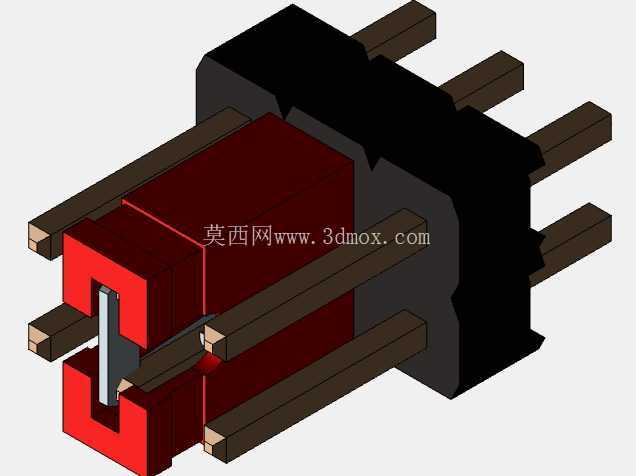

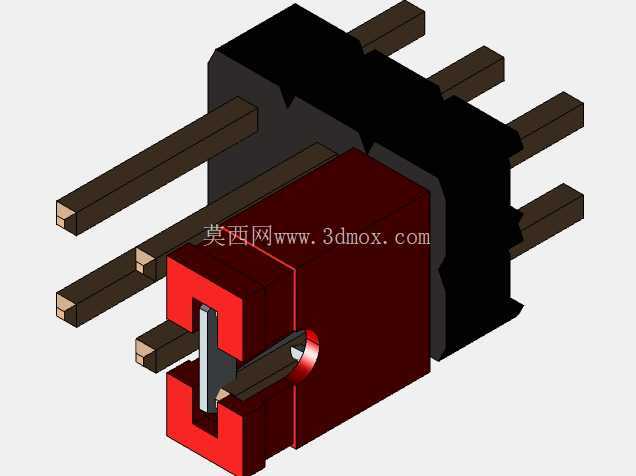

　　红色跳线帽是这套模型里的关键功能件，内部嵌有金属短路弹片，塑胶外壳顶部做了防滑拔取的凸筋结构。跳线帽跨接在相邻两根排针上时，内部弹片同时抱紧两根方针，实现可靠电气短接；外壳侧壁留出拔取空间，手指或镊子可以直接夹取更换，避免在密集板区用指甲抠动时碰伤周边贴片元件。模型中同时呈现了跳线帽插在排针顶端、侧插以及单独摆放的多种状态，还原了实际装配中不同短接位置的使用情形。

　　外形尺寸与安装边界方面，单组排针的宽度由针位数决定，2.54mm节距下n针排针的有效长度约为(n-1)×2.54mm加上两端塑胶余量，双排型号在垂直于针列方向再增加一个2.54mm网格宽度。高度方向上，塑胶基座本体高度、插针露出高度以及跳线帽扣合后的总高度需要在PCB布局时统一预留：板间堆叠场景中，跳线帽顶部到上层板底面要保留足够拔取间隙；靠近机箱侧壁或散热片的位置，要确认红色帽体不会与结构件干涉。建模时把排针基座、方针、跳线帽外壳、内部弹片分别拆成独立零件，既能在装配体里直接演示短接状态，也方便导出到PCB结构库中作为高度校核参照。

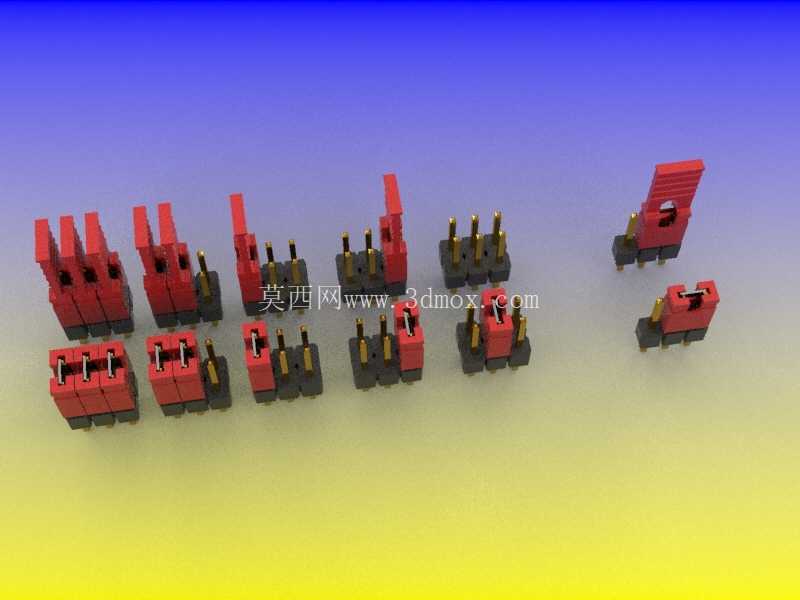

　　在整机布线层面，这类排针不承担大电流传输，主要走信号、低压供电与配置电平，因此选型时关注点集中在针位数量、排数、针脚朝向以及是否需要长期保持短接。长期固定配置的场合，跳线帽扣合后一般不再拔动；需要频繁切换的调试工位，则会在排针旁丝印短接定义，配合不同颜色跳线帽区分功能。整套三维模型把不同针数、不同跳线位置的排针成组布置，直观呈现了该系列接插件在电路板上的典型排布密度与外观比例，为结构工程师做板区空间预留、电子工程师做接插件选型以及工装设计者做测试针床对位都提供了可直接参照的几何依据。
