KCD1船型翘板电源开关三维结构

　　在各类台式设备、小型机电装置、仪器仪表机柜以及民用电器的面板设计中，翘板式电源开关是出现频率极高的人机交互元件。KCD1系列四脚翘板开关属于面板嵌入式安装的典型规格，其结构兼顾了通断操作的明确反馈与批量装配的便利性，在配电箱面板、测试仪器、小型加工设备、电源适配器外壳、家电控制区等场景中被大量选用。

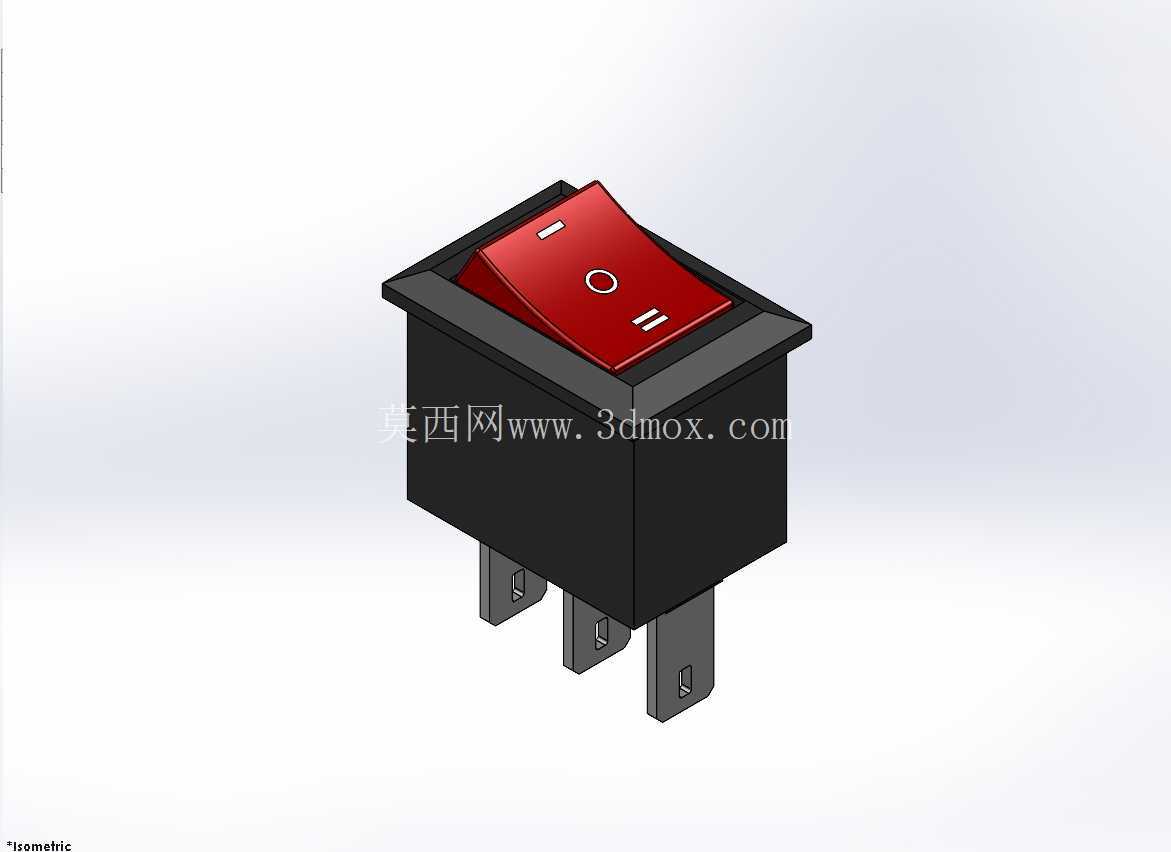

　　从整机结构来看，该开关由黑色绝缘基座、红色翘板按键、内部动触片组件以及底部四只插装接线端子构成。基座采用矩形阶梯轮廓，上部带有一圈突出的安装法兰边，用于在面板开孔后从正面压入，法兰边贴合面板外表面，基座主体穿入开孔后方，依靠壳体两侧的弹性卡爪完成卡紧固定，无需额外螺丝锁紧，适配薄板类面板的快速装配。建模时需要重点还原基座侧壁的卡扣弹性结构、法兰边的厚度过渡以及底部端子的伸出位置，这些特征直接决定面板开孔尺寸、后方预留安全间隙以及接线操作空间。

　　红色翘板按键位于基座顶部的容纳槽内，按键表面设置有圆形按压支点标识，两端分别压制横线标识，用于直观区分接通与断开档位。按键绕内部转轴做小角度摆动，按下一端时带动内部翘板动触片翻转，实现两组触点的同步通断；四脚端子对应双极双断接线形式，可同时切断火线与零线回路，在二类电器或者需要双路隔离的设备中，相比两脚单极开关具备更高的电气安全冗余。按键与基座槽口之间预留均匀的摆动间隙，既保证操作时无卡滞，也避免间隙过大进入灰尘异物，建模过程中需准确表达按键曲面的弧度、边缘倒角以及与基座配合的限位台阶。

　　底部四只扁形插片端子呈两列对称排布，端子根部与基座注塑包覆为一体，插片上预留接线插孔，适配标准6.3mm系列快插端子，生产装配时可直接压接导线端子后插入，无需焊接，大幅提升流水线接线效率。端子的中心间距、伸出长度、厚度公差都有行业通用规范，在三维布局时，需要在开关后方预留足够的导线弯折空间，避免插片与机箱内部其他金属构件、PCB板发生干涉，同时保证爬电距离满足电气安规要求。

　　设计选型阶段，工程师首先依据面板可用空间确定安装开孔尺寸，KCD1这类常规船型开关的开孔多为矩形缺口，开孔边缘与法兰边的搭接量需要控制在合理范围，搭接量过小会导致开关固定不牢、容易从面板脱出，搭接量过大则会造成压装困难、卡扣无法完全弹开。面板厚度也需要匹配卡扣的允许夹持范围，薄面板可通过增加衬套或者选用加厚卡爪版本，厚面板则要验证卡扣弹开后的有效卡接量。开关后方的深度方向必须预留出基座本体加端子、接线端子及导线弯折的总空间，在紧凑的手持设备或者薄型机柜中，这一尺寸往往是布局校核的关键边界。

　　从操作体验角度，翘板开关的摆动行程、按压力度都经过调校，按键两端的操作力保持均衡，切换时伴随清晰的触点跳动反馈，操作人员无需目视即可确认档位状态。红色按键在深色设备面板上辨识度较高，也可根据设备配色需求更换不同颜色按键，用于区分主电源、备用电源或者不同功能回路。三维建模过程中，除了外观曲面的还原，还需要对内部触点支撑、弹簧、翘板动片的运动关系进行简化表达，用于干涉检查与操作行程模拟，确保按键在全摆动角度内不会与基座发生摩擦，内部触片能够稳定压合在静触点上，避免出现接触不良、档位悬空的问题。

　　在整机装配流程里，这类开关通常在面板钣金或塑胶件加工完成后，连同指示灯、插座等面板元件一同从正面压装，后方接线工序可与整机线束布线同步进行。其绝缘基座具备足够的机械强度，能够承受压装时的冲击力以及日常使用中的频繁按动，四脚双断结构在大电流小功率设备中能够有效提升断电可靠性，是机电设备面板控制部分十分经典的基础元件方案。
