PVS31双目夜视观测装备结构

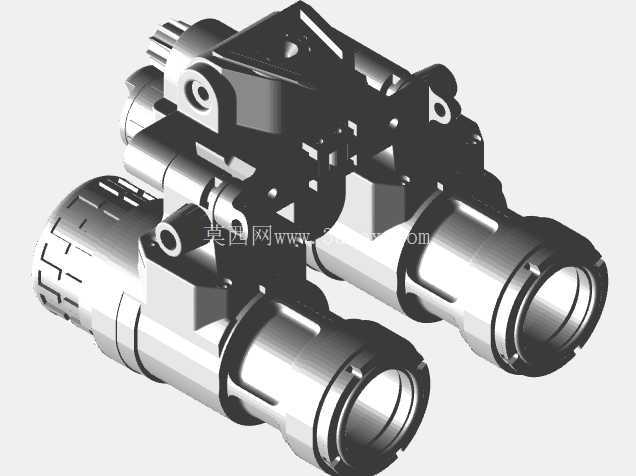

　　该结构围绕低照度环境下的双目观测需求展开，主体由两组平行布置的光学镜筒、中部连接桥、顶部俯仰调节座、侧向电池仓以及头盔安装接口组成。建模时没有把外观作为唯一重点，而是将镜筒同轴关系、眼罩贴合位置、翻转支架受力路径和电池更换空间一并纳入结构表达，使模型既能呈现装备外形，也能反映实际佩戴与使用时的装配边界。

　　从使用场景看，这类设备主要服务于夜间巡逻、野外观察、舱内检修、昏暗空间搜寻以及需要双手解放的任务环境。使用者通过头盔或支架承载整机重量，双眼分别对应独立光路，可在保持自然视野习惯的同时获得增强影像。与单目观察装置相比，双目布局在深度判断、长时间观察舒适度和移动中稳定性方面更有优势；结构设计上也因此更强调左右镜筒的对称性、瞳距适配范围以及鼻梁区域的避让。

　　镜筒部分采用分段式圆柱壳体，前端为物镜防护与调焦区域，中段容纳成像核心和电路连接，后端设置目镜调节环与柔软眼罩。圆柱外形并非单纯造型选择，而是有利于光学零件的同轴装配、密封圈布置和镜筒壁厚控制。前端环槽、台阶和限位面可用于表达透镜压圈、调焦环转动行程以及外附防护盖的安装关系；后端细密环纹则对应视度调节操作，使用者戴手套时也能获得足够旋转阻力。

　　中部桥体承担左右光路定位和顶部支架连接功能。桥体上方的铰接座具有明显的轴孔、加强肋和限位面，能够表现镜组在头盔支架上翻转、上翻停置和回落定位的动作逻辑。设计时需要控制转轴中心与整机重心的关系，若重心过度靠前，佩戴时会对额部支撑产生额外力矩；若桥体过高，又会增加视线遮挡和整体轮廓。模型中的桥体宽度、肋板走向和螺钉孔位均围绕这些约束布置，在保证扭转刚度的同时减少无效体积。

　　侧向电池仓与镜筒呈一体化延伸，仓体表面设置防滑纹路和端盖旋合结构。该区域不仅要容纳电源，还需考虑野外更换电池时的操作方向、端盖防丢关系以及寒冷环境下戴手套操作的便利性。电池仓与主桥之间的过渡段采用曲面加厚，避免在跌落或侧向碰撞时出现应力集中。线缆和电路通道在外观上以隐藏式路径处理，外部只保留必要的连接缝和控制区域，有利于防护和整体清洁。

　　安装边界方面，整机最外侧轮廓由两支镜筒前端和后端眼罩共同决定。左右镜筒间距需要覆盖常见瞳距调节范围，镜筒轴线应保持平行，后端眼罩位置要与人眼面部留出合理贴合距离。顶部支架接口不能侵入镜筒翻转轨迹，桥体下方则需避让鼻梁和面罩空间。若将该模型放入头盔系统校核，还应同步检查上翻状态后与头盔前缘、防毒面具、通讯耳罩以及战术帽檐的干涉关系。

　　材料与工艺表达上，外壳可理解为轻质合金与高强度工程塑料组合：镜筒和铰接受力区适合采用金属件以保证尺寸稳定，外罩、调节旋钮和电池端盖则可采用耐磨塑料。表面深色处理有助于降低夜间反光，棱边过渡以小圆角为主，既减少磕碰损伤，也避免使用者在黑暗操作中被尖锐轮廓干扰。模型中的分模线、螺钉沉孔、旋钮齿纹和密封台阶都为后续细化工程图、装配动画或人机工程分析提供了清晰基础。

　　在功能细节上，左右光路独立但机械上同步承载，桥体结构需要承受反复翻转带来的疲劳载荷；目镜端调节环应具备明确档位或阻尼感，防止使用中因触碰而改变视度；物镜端调焦结构需在较短行程内完成远近目标切换。整机不追求复杂外露机构，而是把可靠性、维护性和佩戴平衡放在核心位置。通过该三维结构，可以直观检查光学筒径、支架高度、电池仓突出量、眼罩间距和翻转包络之间的关系，为战术观测装备的结构设计、装配验证和外观方案评审提供依据。
