单兵头戴式微光夜视观测镜结构

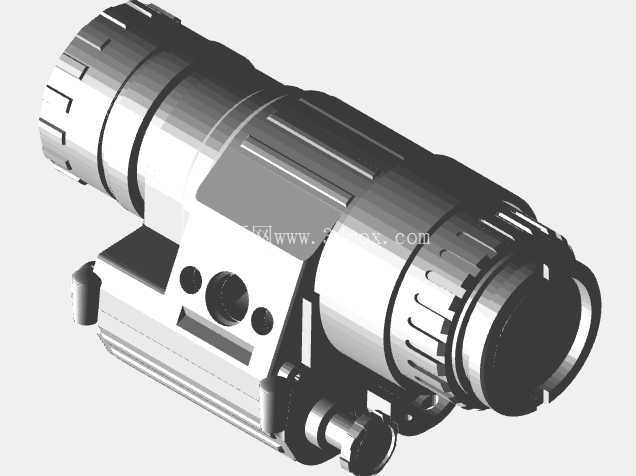

　　这套单兵微光夜视观测镜的三维结构，围绕夜间低照度环境下的目视增强需求展开，主体采用长筒式光学主机加下方电池/控制舱的组合布局，适合在野外巡逻、阵地观察、车辆检修、夜间行进配合等场景中使用。设备既可以通过支架固定在头盔前端，实现单手释放、双眼保持环境观察的佩戴方式，也能够转接在武器导轨上作为夜间瞄准前置观察单元，还可手持作为单目观测器材使用。

　　从整机外廓看，镜筒沿水平方向布置，前端为物镜防护与调焦区域，后端设置目镜眼罩和视度调节结构。筒身外侧分布多组环形加强筋与防滑齿，既提高塑料或金属壳体的抗扭刚度，也便于戴手套时旋转调焦环。物镜端直径较大，用于容纳大口径物镜组和遮光结构；目镜端相对收窄，贴近眼部时能够减少杂光从侧面进入。中部壳体承担核心像增强管、高压电源模块和光学隔圈的安装任务，内壁需要预留同轴定位台阶，保证物镜、像增强器和目镜之间的光轴重合。

　　下方控制舱与镜筒形成近似L形的支撑关系，内部可布置电池仓、电路板、开关和接线空间。该区域并非简单附加盒体，而是兼顾重心平衡与握持定位：佩戴在头盔上时，下部质量能够与镜筒前后质量形成较稳定的力臂关系；手持使用时，下方壳体又可作为手掌贴合面。侧面旋钮和按键需要考虑防误触设计，按键表面与壳体保持适当高差，旋转开关则加入阻尼段落感，避免战术动作中意外切换状态。

　　结构设计上，光学通道的同轴度是核心。镜筒内部应分段设置物镜安装座、像增强管定位面和目镜锁紧圈，各台阶面需控制径向间隙和端面跳动。外壳加强筋不宜直接压迫光学元件，而是通过隔圈和弹性压圈传递预紧力，使镜片在振动、温差变化后仍保持稳定位置。物镜调焦环采用多头螺纹或凸轮导向时，需在三维结构中保留足够的行程空间，并限制极限位置，防止调焦环脱出。目镜视度调节通常采用旋转伸缩方式，外筒应设置导向槽，避免调节过程中光学件跟转。

　　安装边界方面，头盔使用状态下需要重点校核设备与盔体前沿、面罩、盔罩以及翻斗车支架之间的干涉关系。支架连接点位于镜体侧下方或中部桥接位置，应能支持上下翻转和左右位置微调；翻起时设备不能撞击头盔顶部，放下时目镜中心需与使用者瞳孔位置接近。武器安装状态则要考虑与导轨夹具、瞄准镜物镜、机械瞄具及护木空间的兼容，镜体最低点不能遮挡枪管散热区域，侧向轮廓也不应影响拉机柄操作。

　　整机外形还体现出明显的密封与抗冲击设计思路。前后镜筒衔接处、电池仓盖、按钮面板和底部接口均应预留密封圈槽或灌封空间，以适应露水、雨水和粉尘环境。端部护圈和加厚壳体能够吸收跌落冲击，表面防滑纹在湿手或戴手套条件下提供可靠操作反馈。对于三维建模人员而言，建模时不能只还原外观圆柱和筋条，还要把内部电池长度、电路板厚度、像增强器外径、支架转轴行程、眼罩压缩量以及维护拆装顺序一并考虑，这样输出的结构才可用于装备外观验证、支架适配、培训演示和后续工程细化。
