FPV穿越机高清数字图传发射模块

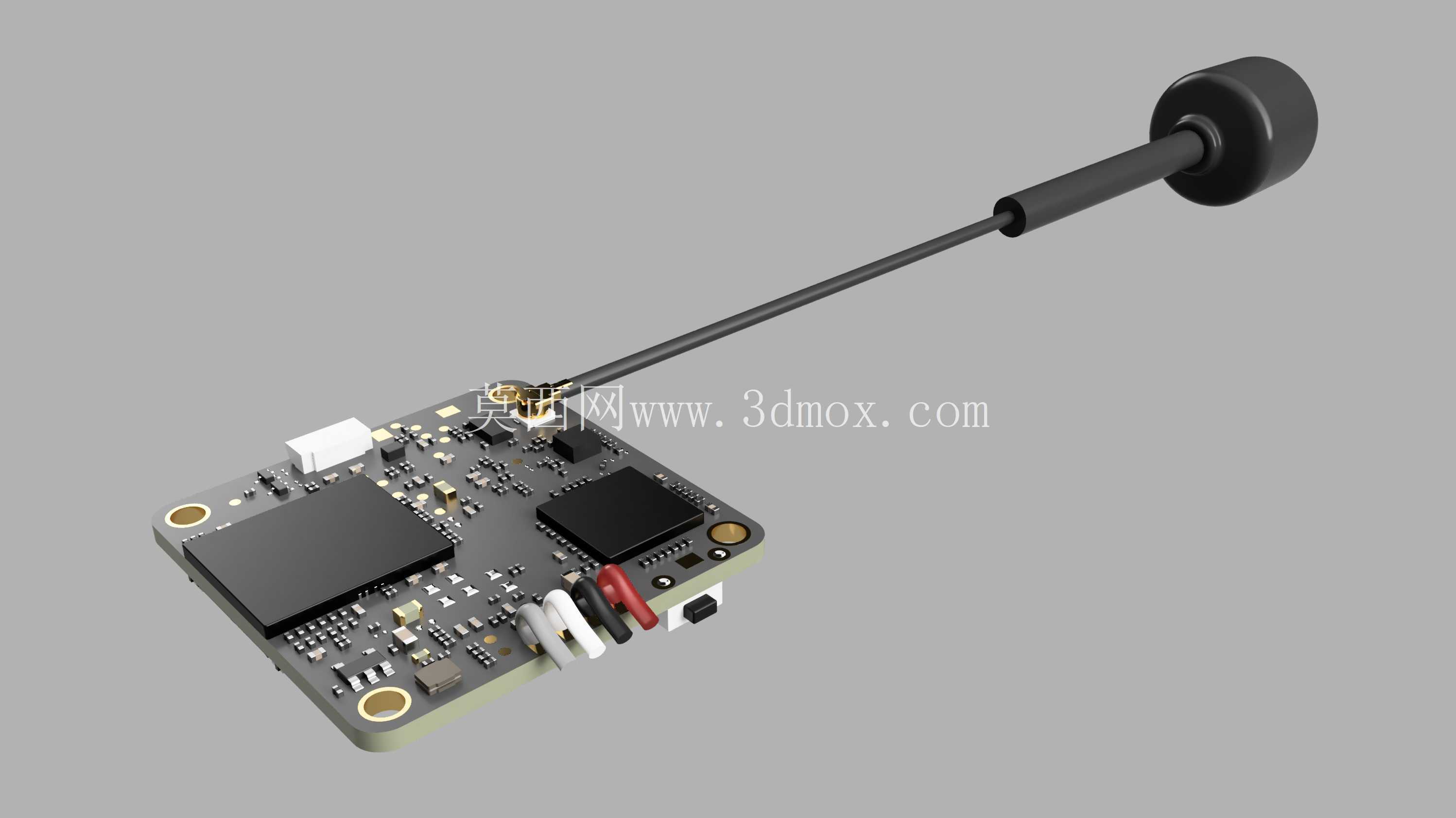

　　这套数字图传发射端面向小型四轴穿越机的机载视频回传场景，核心任务是把飞控端摄像头采集的高清画面实时编码、无线发射回地面接收端，整套结构围绕轻量化、紧凑装机、抗振动三个航模机载设备的核心约束展开设计。

　　从实际装机边界来看，主板采用薄型FR4沉金工艺，板体轮廓做了切角避让处理，四个角预留标准M2安装通孔，孔位间距适配主流3寸、5寸穿越机飞塔堆叠规范，也可以直接通过3D打印TPU减震座固定在机架顶板或者尾部延伸支架上。板上元器件全部采用表贴封装，最高的屏蔽罩元件突出板面高度控制在数毫米级别，整机堆叠后不会和上方飞控、GPS模块产生干涉，整机含天线的整机重量压到航模飞行可接受的区间，不会给小型竞速机带来额外的负载负担。

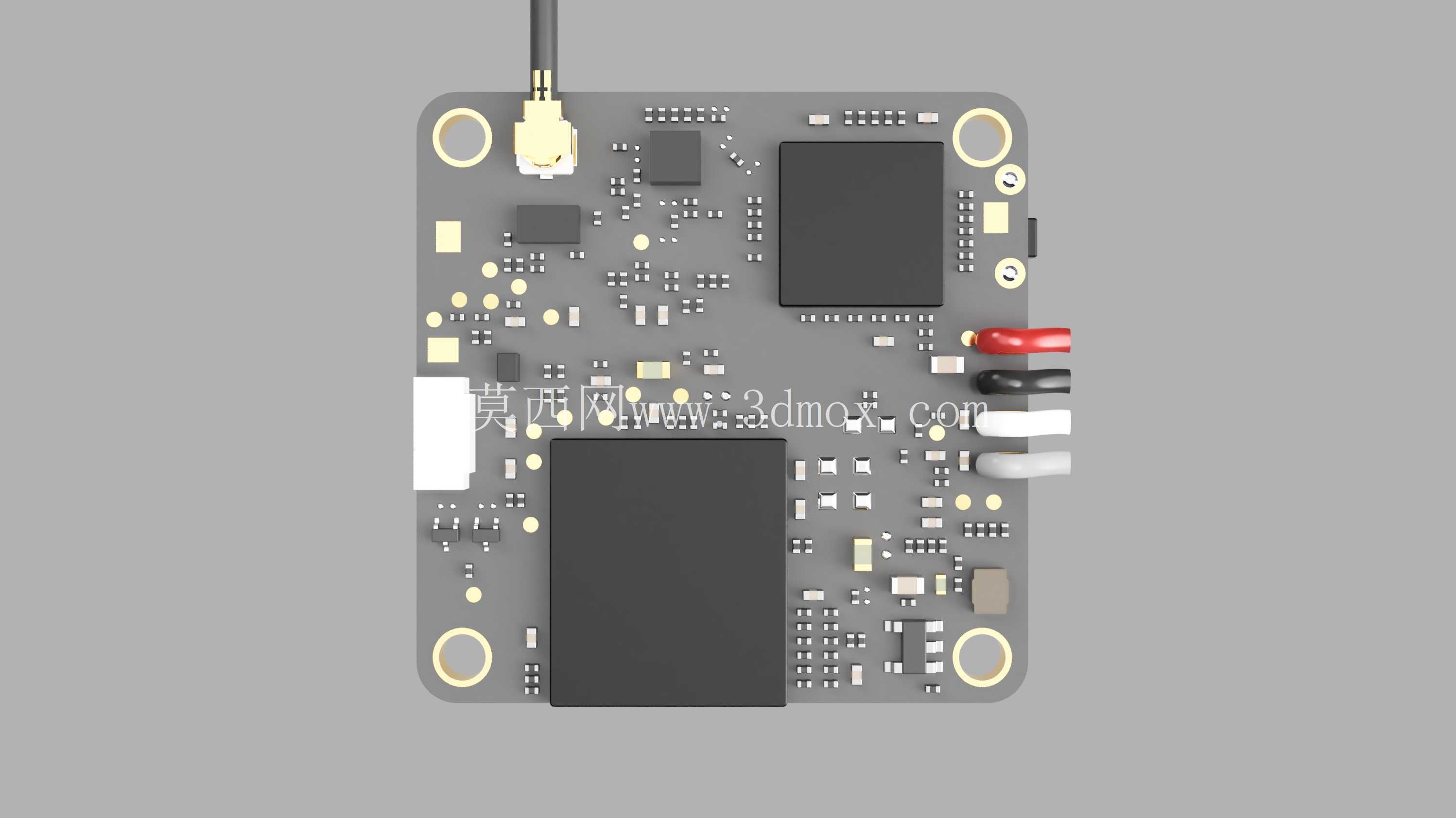

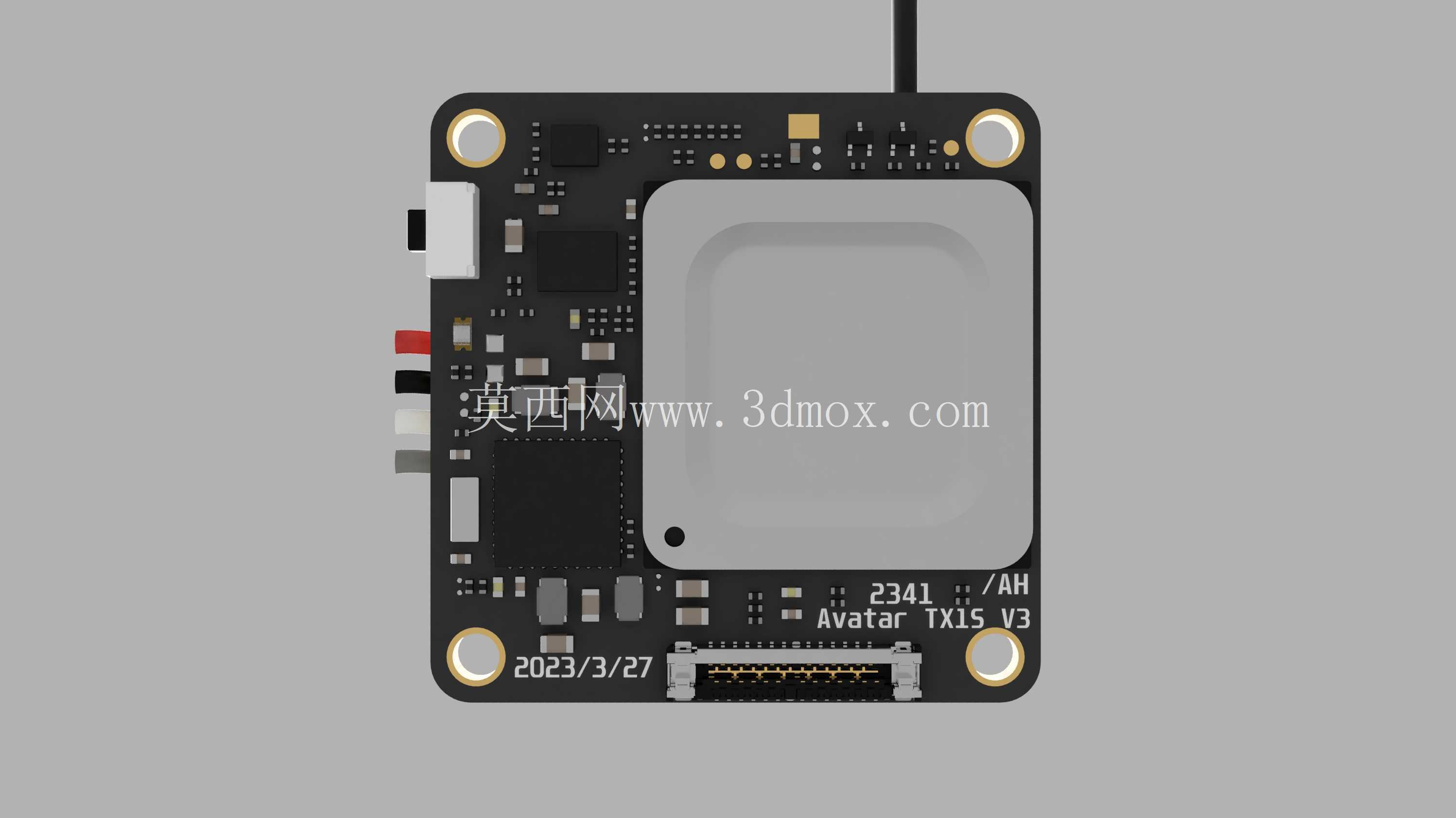

　　板端接口布局完全贴合穿越机装机走线习惯：一侧排布红黑圆柱电源插座，直接对接航模动力电池BEC输出的供电线路，相邻的白色排线座负责连接机载摄像头，传输视频原始信号与摄像头控制指令，板边预留的焊盘可对接飞控的UART串口，实现图传参数调参、OSD飞行数据叠加、频道远程切换功能。板上两块大面积金属屏蔽罩分别覆盖核心编码处理芯片与射频功放区域，一方面阻隔机载电调、电机产生的强电磁干扰串入视频编码链路，避免画面出现横纹、卡顿，另一方面也防止图传自身的射频信号向外辐射干扰飞控的陀螺仪、GPS接收通路。

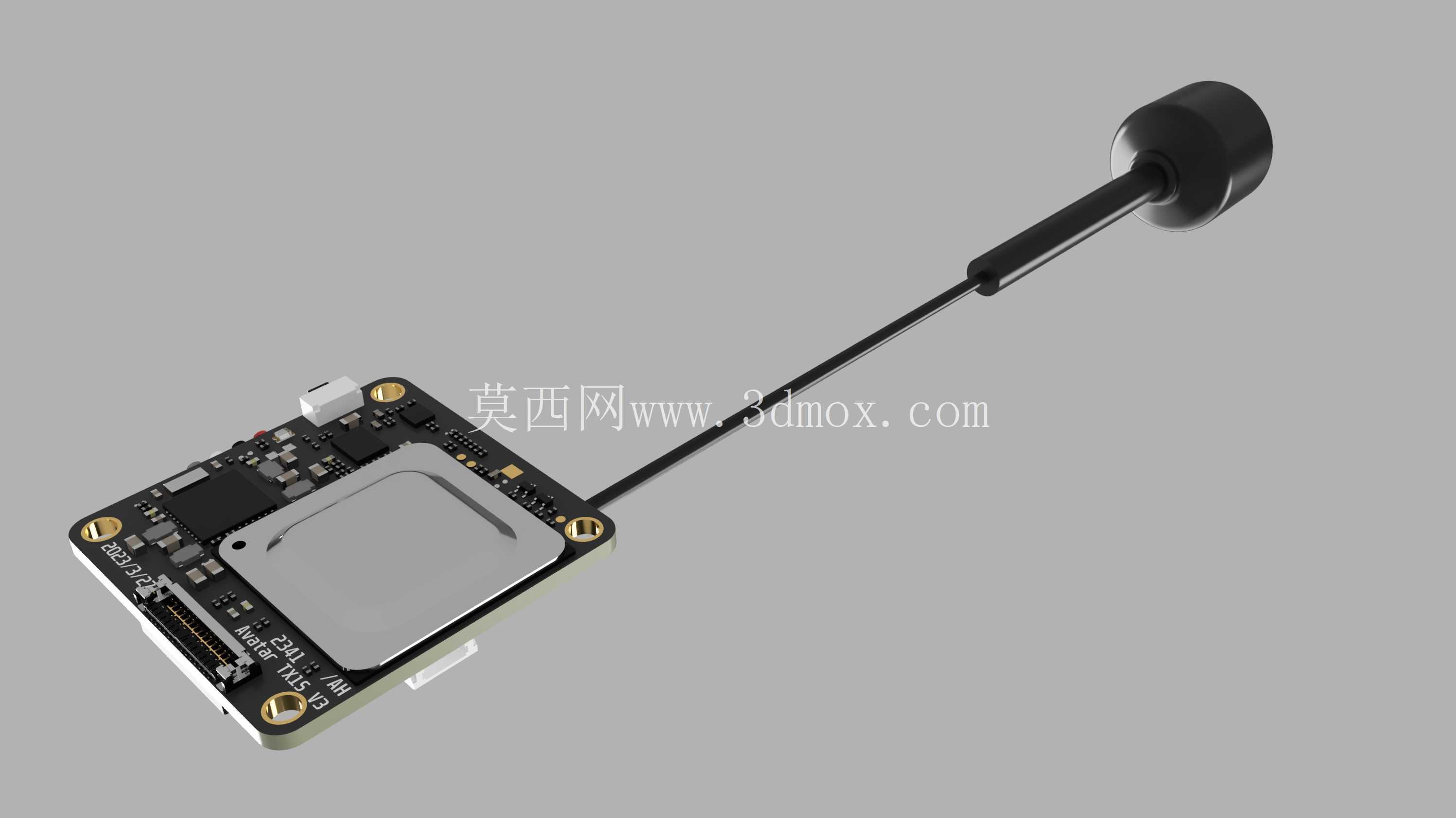

　　外置天线部分采用细长刚性同轴馈线搭配蘑菇头全向辐射端，馈线长度预留充足，装机时可以把天线座穿过机架尾部的预留孔位，让蘑菇头天线伸出机架碳纤维板的遮挡范围，全程避开碳纤维导电材料对2.4G/5.8G射频信号的屏蔽衰减，天线根部做了应力过渡结构，炸机撞击时馈线不会在焊盘处直接断裂。

　　结构设计阶段优先考虑炸机后的可维护性：所有外接接口都布置在板边同一侧，更换损坏的插座不需要拆解板上屏蔽罩；主板四角的安装孔周边做了加宽铜箔处理，螺丝锁紧时不会出现板体开裂；天线接头采用标准SMA兼容接口，天线炸损后可以直接替换通用备件，不需要整体更换图传主板。

　　实际飞行场景里，这套图传支持1W级别的发射功率输出，在开阔无遮挡环境下回传距离可以满足数公里级远航飞行需求，低延迟的编码链路可以保证竞速飞行时手控画面跟手无拖影，板载的散热铺铜把长时间大功率发射产生的热量快速传导到整块PCB板，夏季连续飞行也不会出现芯片过热降频、画面中断的问题。建模过程中完整还原了板上每一颗阻容元件、接口、屏蔽罩、天线的装配关系，导入整机装配时可以直接做干涉检查，提前验证装机走线、安装孔位匹配度，也可以用来设计配套的3D打印固定减震座，确认天线弯折角度和机架其他部件的安全间隙。
