苏尔寿JS4带浮球开关潜水排污泵

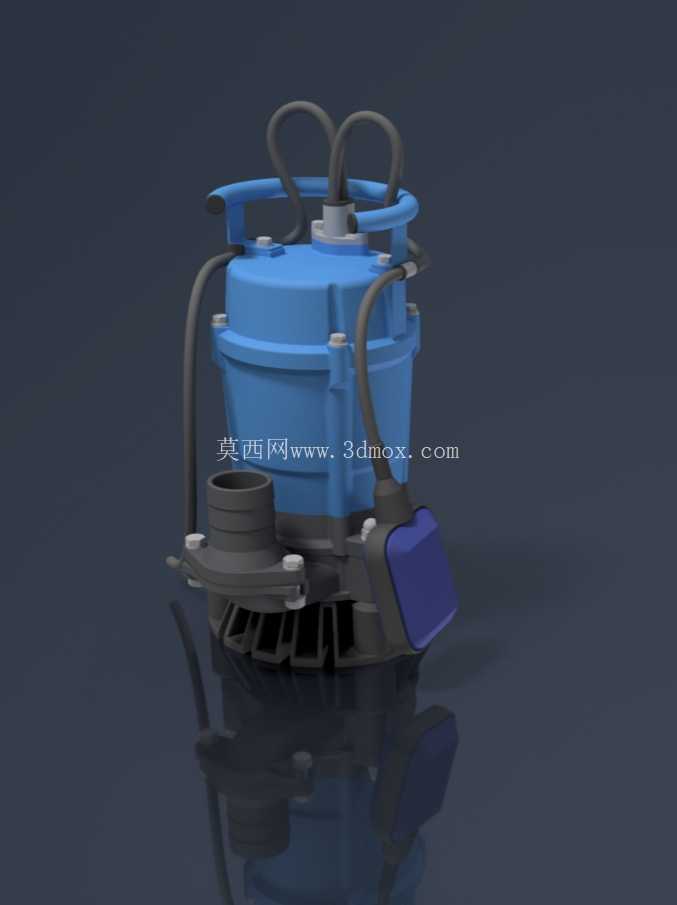

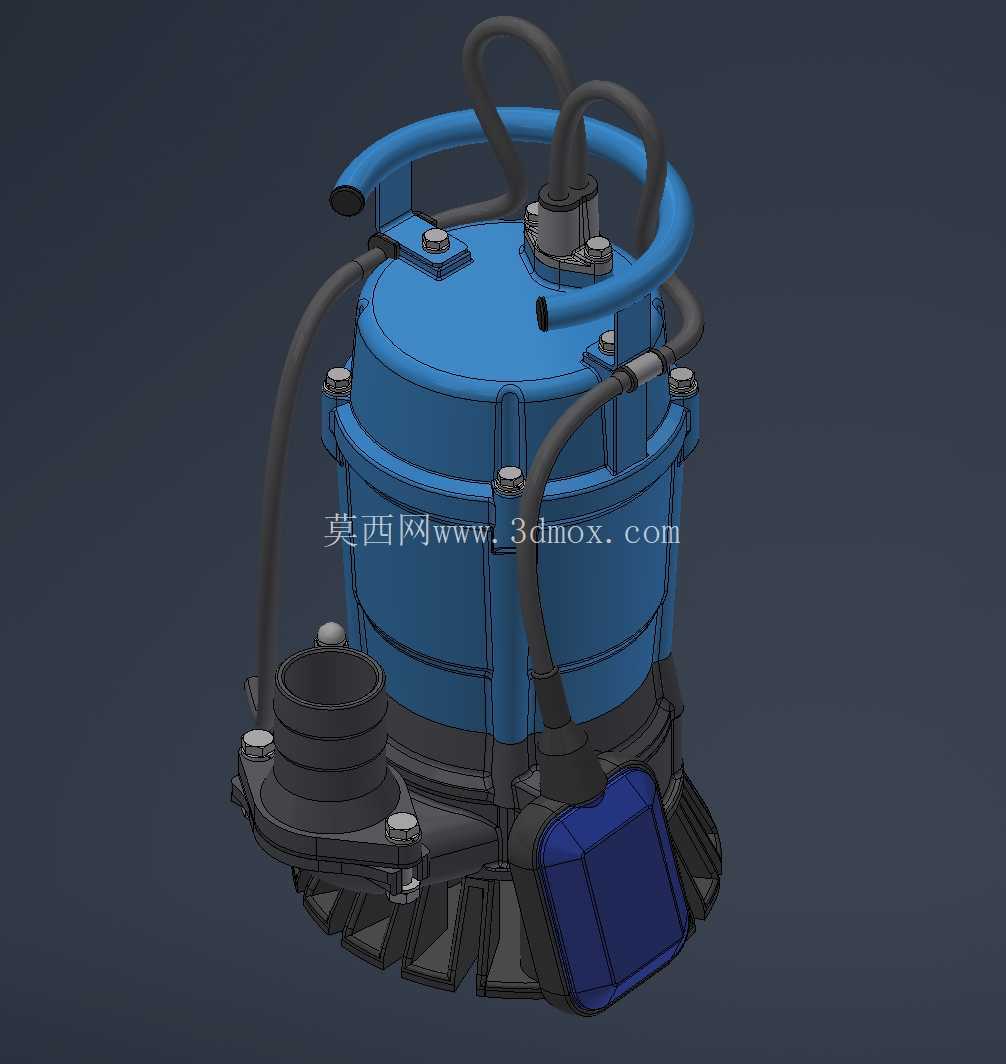

　　这款潜水排污泵的三维结构完整还原了小型移动式潜水污水泵的典型布置，整机采用立式同轴结构，上部为密封潜水电机段，下部为蜗壳叶轮水力段，侧面集成浮球式液位控制开关，顶部设置提手与防水电缆出线结构，出水口采用侧向水平快接接口，整机可直接投入集水井、污水坑、地下室积水坑内运行，无需固定安装基础，是建筑排水、工地临时排水、小型污水处理站、餐饮隔油池后段提升、地下车库积水坑排污场景中最常用的移动式排水设备。

　　从现场使用逻辑来看，这类泵的核心设计目标是应对含固体颗粒、纤维杂物的污废水，而不是清水输送：下部进水段直接敞开在泵体最底端，进水口周边设置切碎式格栅与流道倒角，能够让坑底沉积的污泥、碎纸屑、细小砂石随水流直接进入叶轮腔，避免杂物在坑底淤积；蜗壳内部采用宽流道无堵塞设计，叶轮选用开式或半开式结构，流道间隙远大于清水泵，长纤维杂物可以随水流直接通过，不会缠绕在叶轮叶片上，这也是它和普通清水潜水泵最核心的结构差异。

　　浮球开关的布置是这款泵非常实用的功能设计：浮球通过防水电缆悬挂在泵体侧方的固定支架上，浮球内部集成微动开关与重锤结构，当坑内水位上升到设定高液位时，浮球随水面抬起，电缆角度触发开关闭合，泵自动启动排水；当水位下降到低液位时，浮球下垂，开关断开，泵自动停止，完全不需要人工值守，也不用外接液位控制柜，单台泵接电即可实现全自动排水，非常适合无人值守的地下积水坑、小型污水提升点位。现场安装时只需要根据坑深调整浮球电缆的悬挂长度，就能自由设定启停液位差，避免泵频繁启停烧毁电机，也能防止水位抽干后泵空转干磨机械密封。

　　整机的密封结构是潜水类设备的设计重点：电机轴伸端采用双端面机械密封，动环静环分别贴合在电机腔与蜗壳腔之间，密封油腔在两道密封之间填充绝缘冷却油，既可以润滑密封摩擦面，也能在第一道密封出现渗漏时阻挡污水进入电机定子腔；电机壳体所有上下结合面都加装O型橡胶密封圈，电缆出线位置采用一体式硫化防水接头，杜绝电缆外皮破损后水顺着线芯缝隙渗入电机内部。顶部的提手采用圆弧弯折的一体式钢结构，既可以作为搬运提手，也能在固定安装时穿装吊链，把泵悬挂在污水坑内，避免泵直接陷进坑底淤泥里堵塞进水口。

　　从安装边界尺寸来看，这类小型潜水排污泵的整机直径控制在三百到四百毫米区间，总高度含提手通常在五百到六百毫米左右，侧向出水口通径多为DN50或DN65，适配常见的两寸半排水软管或硬管法兰，安装时不需要在坑壁做预埋支架，泵体底部的支撑脚可以直接立在坑底混凝土面上，周围预留不小于一百毫米的间隙保证进水顺畅，浮球活动范围内不能有管道、线缆遮挡，防止浮球被卡住无法触发启停。出水口外接的排水管道建议加装止回阀，防止泵停转后管道内的污水倒流回坑内，也避免水锤冲击叶轮反转损坏密封。

　　建模过程中对各功能分区的结构表达非常清晰：上部电机壳的散热筋沿圆周均匀分布，即便泵完全浸在水中，电机运行产生的热量也能通过壳体直接传递给周围水体快速散热；下部蜗壳的壁厚按照承压铸件的工艺要求做了均匀过渡，底部进水口的法兰边预留了螺栓孔位，可以外接加长吸水管或者底盘滤网；侧方的浮球外壳采用圆滑弧面，没有凸起棱角，在污水里上下浮动时不会被杂物挂住。整个泵的重心落在整机轴线上，吊装放入坑内时姿态稳定，不会侧翻倾倒，出水口的朝向可以根据现场管道走向旋转调整，适配不同坑体的管道排布方向。

　　在日常运维场景里，这种结构的泵可以直接通过提手从坑内吊出，清理叶轮处缠绕的杂物、检查机械密封的渗漏情况，不需要拆解整个管道系统，维护效率远高于固定式安装的干式排污泵。三维模型把电缆的弯曲走向、浮球的悬挂位置、提手的弯折弧度都做了还原，结构工程师在做污水坑成套设计时，可以直接把这个模型导入场地装配里，核对坑体净空、浮球活动范围、管道对接位置，提前规避安装时浮球碰壁、泵体和管道干涉的常见问题，也可以作为同类潜水排污泵改型设计的结构参考，对照真实产品的尺寸比例校验密封段、水力段、控制附件的布局合理性。
