源水取水增压泵站撬装管路机组

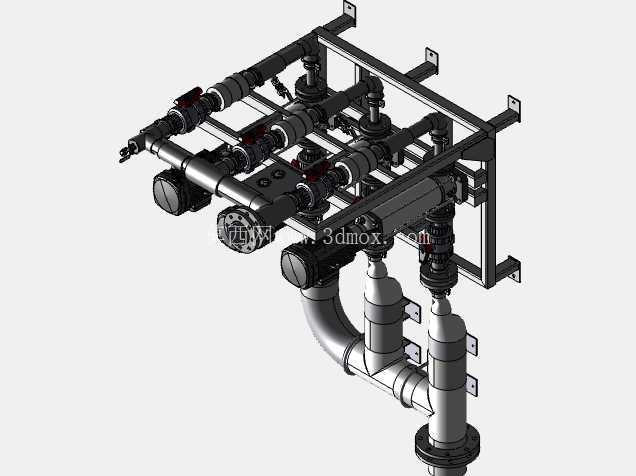

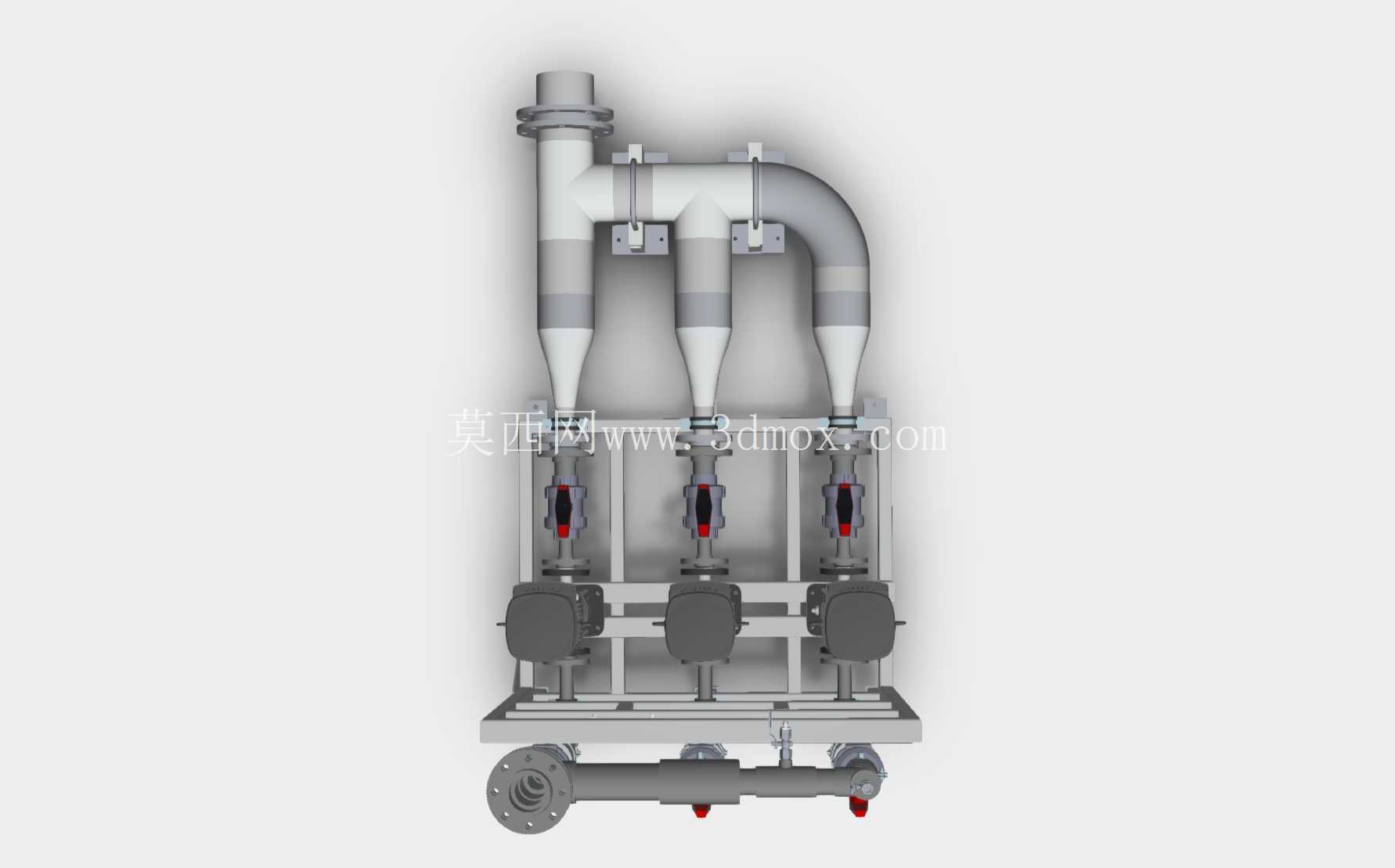

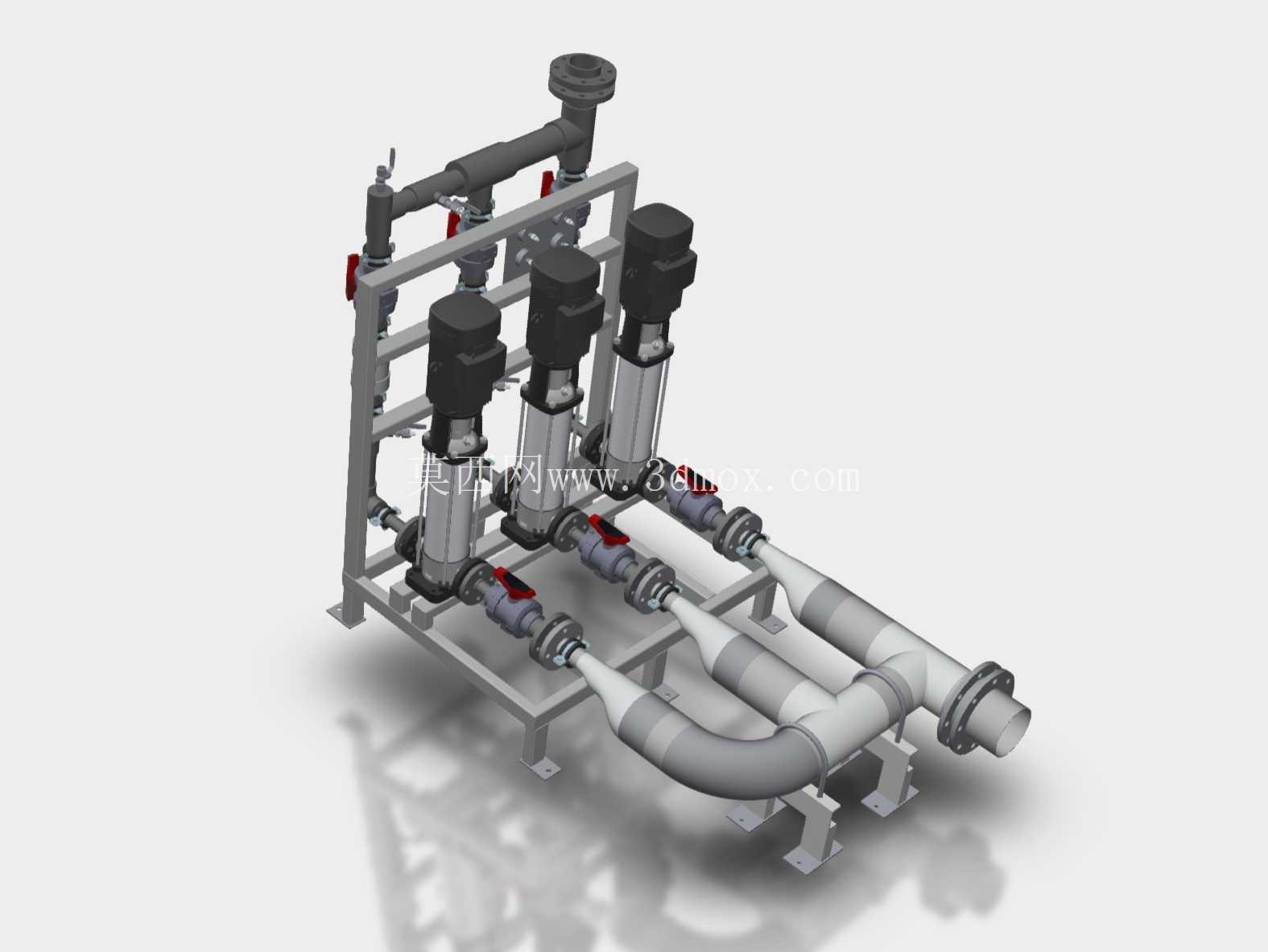

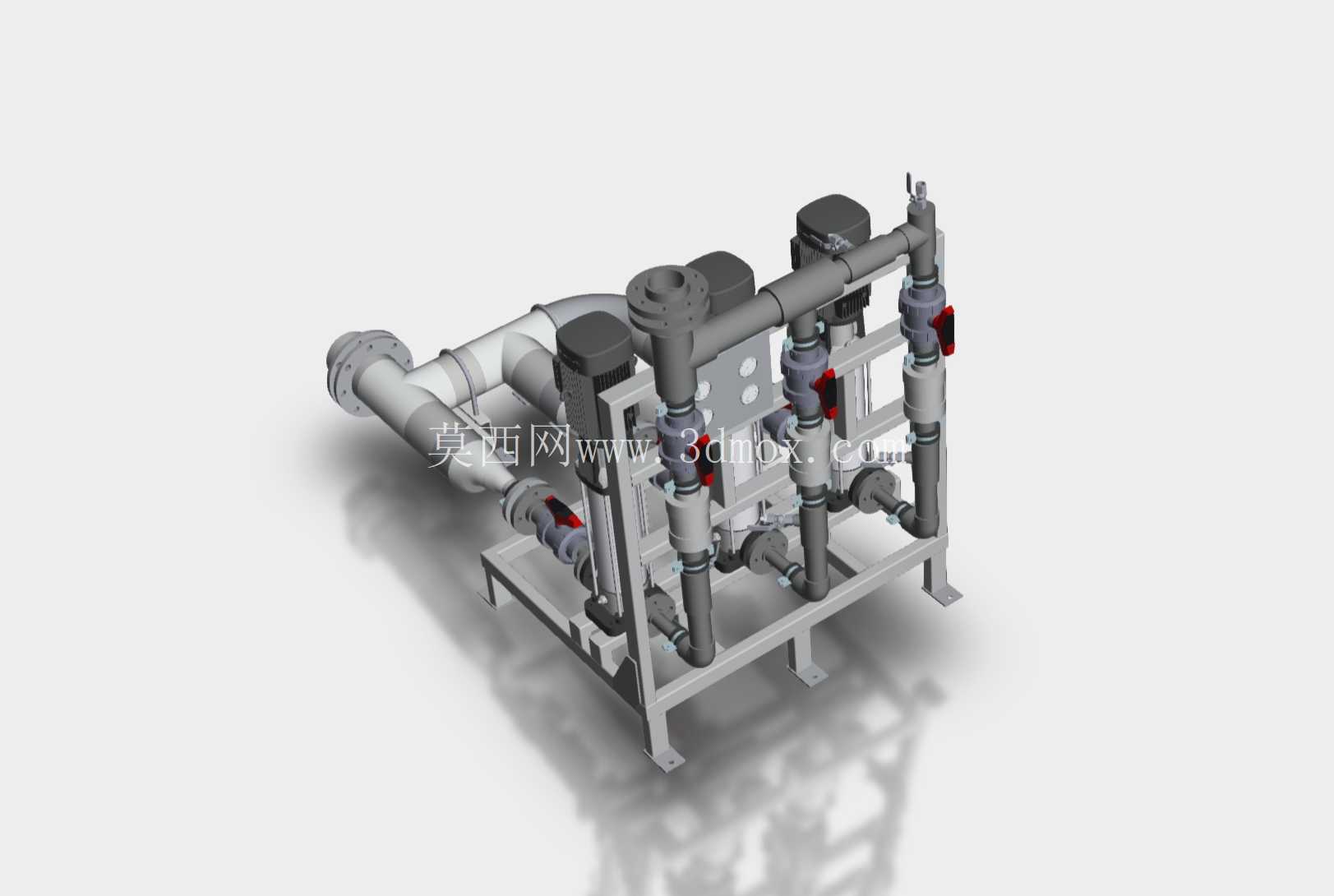

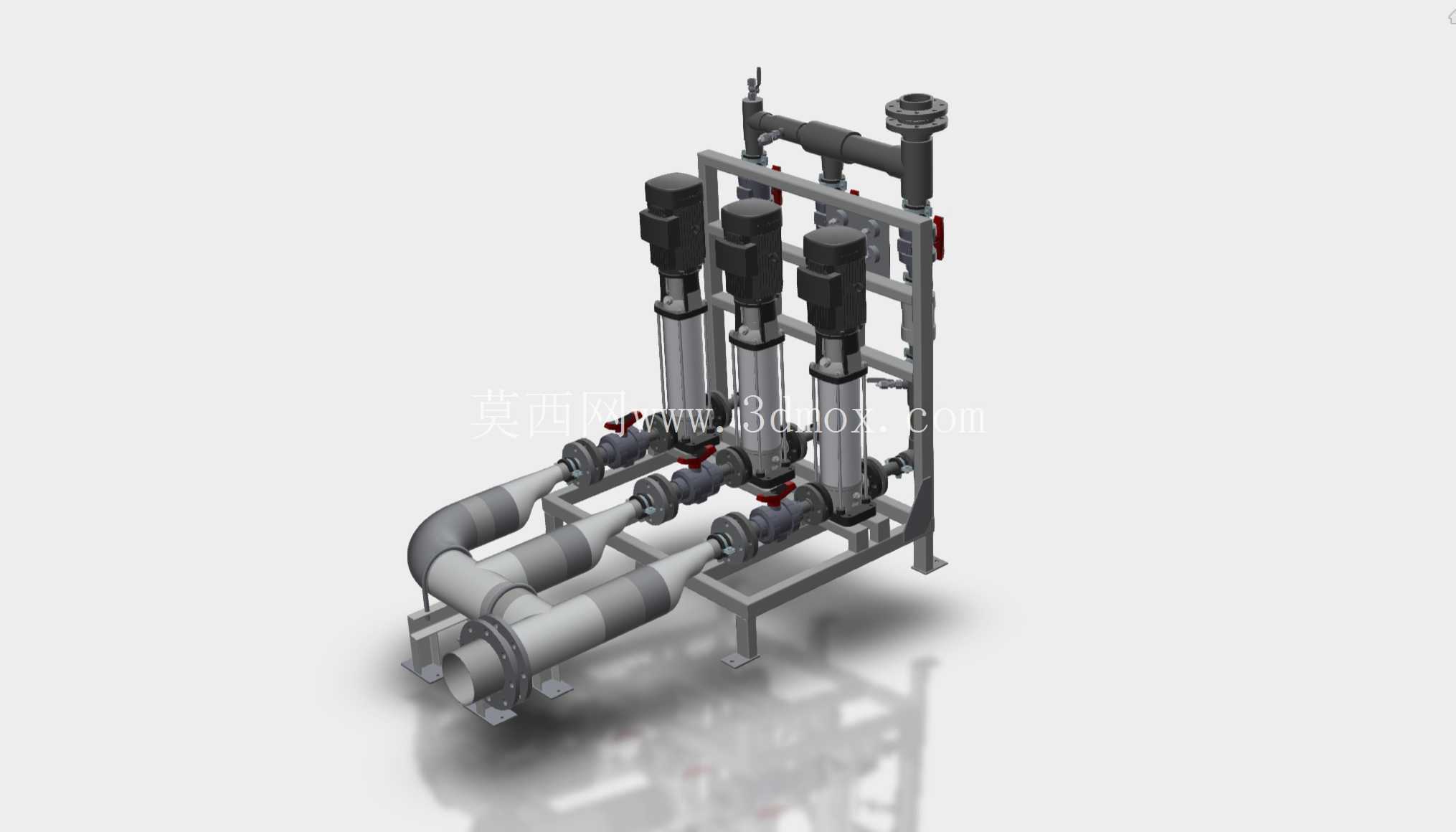

　　这套三维结构对应的是源水取水与增压输送环节常用的撬装式抽水机组，整体把立式多级高压泵、进出水母管、阀门、止回构件、仪表接口和公共底架集成在同一安装框架内，适用于市政给水预处理入口、工业厂区原水提升、反渗透前级供水、中水回用以及小型水厂取水加压等场景。设备布置时，三台立式泵沿底架纵向并列，泵体上部为驱动电机段，下部通过法兰与管路连接，吸入侧和压出侧分别汇入下部大口径母管。母管采用变径和弯管过渡，使多台泵的流量能够平稳汇合，减少支管汇入处的偏流和局部涡流。现场安装边界主要受底架长度、泵组高度、端部法兰外伸尺寸和检修通道控制。

　　底架下方设置支脚，可通过地脚螺栓固定在混凝土基础上；端部管道法兰需要预留拆装空间，尤其是出口法兰外侧，应保证管道对接、垫片更换和螺栓紧固的操作距离。泵组正上方不宜布置密集桥架或障碍物，以便电机起吊、维护和散热。多泵并列的设计思路在于根据用水负荷变化进行投切：低流量时单台运行，高峰供水时两台或三台并联投入，既避免单泵长期在低效区间工作，也能在某台泵检修时维持部分供水能力。每台泵的进出口支路均设置隔离与控制元件，支路阀门可将单台设备从母管系统中切断，止回构件用于防止停泵瞬间水流倒灌，降低水锤对叶轮和密封件的冲击。管路中还预留了压力检测和排气、泄放接口，便于调试时判断吸入压力、出口压力以及泵内积气情况。

　　结构建模时，立式泵的中心线与底架横梁位置需要保持一致，电机外轮廓、泵筒法兰、支腿和管路之间应检查干涉。下部母管管径明显大于泵支路管径，模型中通过锥形过渡段连接，这种处理符合水力设计中降低母管流速、稳定并联工况的要求。管道支墩和管卡位置靠近弯头、变径和阀门集中区，可抑制充水、启停和阀门动作时产生的振动。底架并非简单平板，而是由型钢焊接成框架，泵座、管支架和端部支撑共同形成受力路径。泵运行时的垂直载荷通过泵座传递到底架，管道重量和热胀反力通过管架分担，法兰处则承受管道对接载荷。对于工程布置人员，需要重点核对泵基础高度、母管底标高、排水沟位置以及电缆桥架走向。

　　吸入侧应尽量保持短、直、少弯头，避免气囊积聚；压出侧在阀门和止回元件附近要考虑水锤压力，支吊架不能只按静态管路重量估算。三台泵之间的维护间距应满足拆卸泵头、取出机械密封和吊装电机的需求。外观上，机组管路呈银灰色金属质感，阀门手轮和局部指示件采用醒目的红色，法兰、螺栓、弯头和锥形管段均按实物比例表达，能够直接用于方案评审、设备布置、碰撞检查和装配指导。整体结构紧凑，管路走向清晰，泵组与框架之间层次分明，既体现了水处理泵站标准化撬装的特点，也保留了现场接管和维护所需的工程细节。
