集装箱式混凝土搅拌站三维结构设计

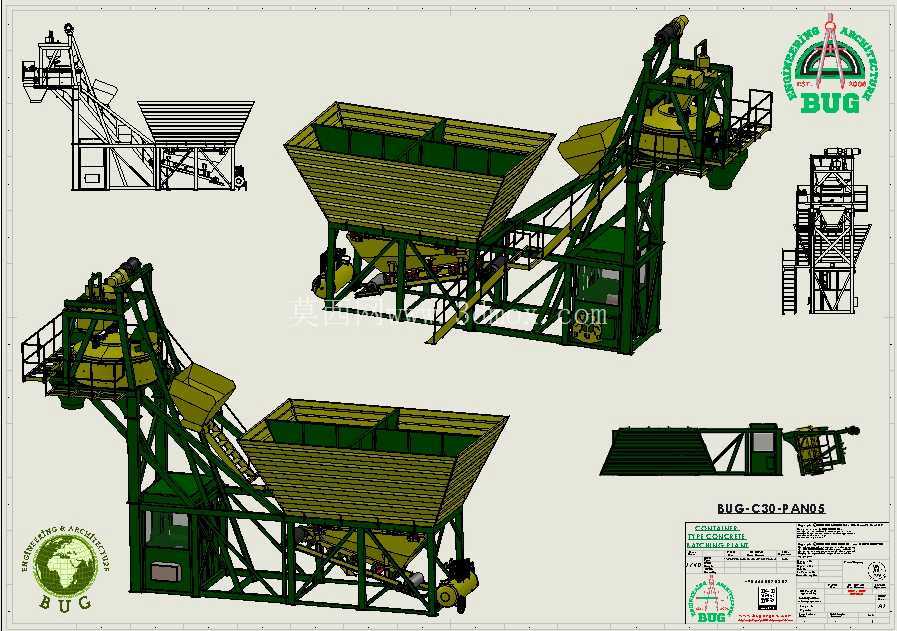

　　该套三维结构围绕移动式混凝土生产需求展开，主体采用集装箱化布置思路，将骨料储料、计量输送、搅拌主机、提升机构、操作室及检修平台整合在同一钢结构框架内。设备面向道路施工、野外工程、临时预制场、港口堆场以及中小型工地快速转场场景，相比固定式搅拌楼，它减少了现场基础施工和分散设备拼装工作量，运输时可按箱体边界收拢，就位后通过快速连接完成骨料上料、粉料供给、水路布置和电控接入。

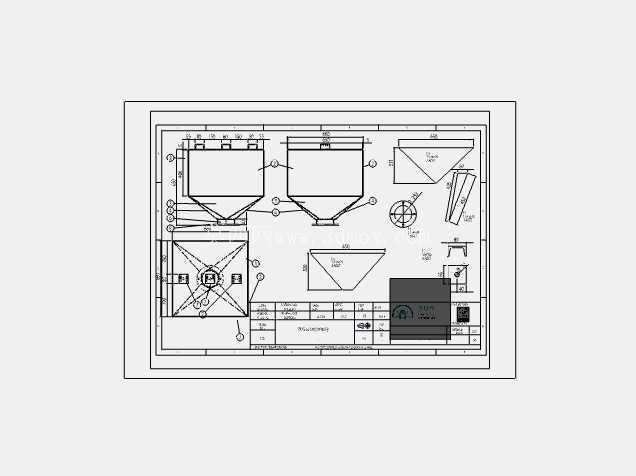

　　从实际用途看，设备的核心任务是按配比完成砂石骨料、水泥、粉煤灰、水和外加剂的计量与混合，产出塑性、干硬性等常见混凝土。模型中大容积骨料仓承担分级储料功能，仓体采用斜壁斗形结构，使砂石依靠重力向计量或输送位置汇集；仓内分隔板将不同粒径骨料分区存放，避免混料。配料区域下方预留计量斗安装空间，可根据产量要求配置独立称量或累积称量结构，称量后的物料经斜皮带或提升料斗进入搅拌主机。

　　搅拌主机位于机架上部，采用平台环绕布置，周边设置护栏、爬梯和检修通道，便于人员检查衬板、搅拌轴、卸料门和传动部件。主机下方保留卸料高度，可直接向搅拌运输车、吊斗或预制构件料斗卸料。提升机构沿倾斜轨道运行，料斗在低位接收骨料后沿轨道上升至主机投料口，轨道支撑与主框架焊接或栓接，受力路径直接传递到下部支腿。为适应潮湿、粉尘和重载工况，滚轮、卷扬、导轨及限位位置在建模时均留出拆装和维护空间。

　　结构设计上，机架不是单纯外形包裹，而是按承载逻辑划分：下部支腿承受整机静载与搅拌振动，中部横梁连接骨料仓和输送机构，上部平台承担主机重量与检修载荷。立柱、斜撑和平台梁共同形成稳定桁架，料仓侧壁的加强筋用于抑制薄板在骨料侧压下的变形。集装箱式外形兼顾运输限制，外轮廓宽度、高度和长度按道路运输边界控制，突出的爬梯、栏杆、溜槽和输送带在转场时可折叠或拆卸；操作室嵌入框架一侧，既缩短操作人员与主机、配料区的距离，也避免人员长期处于高噪声、高粉尘区域。

　　安装边界方面，布置时需重点核对料斗提升轨迹与上部横梁、护栏、除尘管路的干涉关系；骨料仓上口应预留装载机或上料皮带的喂料空间，后方不能紧贴围墙；主机卸料口下方要保证车辆进出和冲洗排水；斜皮带两侧需设置张紧、防偏和检修位置；粉料仓、螺旋输送机、外加剂箱虽可作为外部配套单元，但接口高度和基础位置应与本机计量层保持一致。三维模型中各总成层级清晰，钣金仓体、型钢框架、轴辊、轨道、平台、护栏和控制室均有明确装配关系，适合用于方案评审、结构干涉检查、运输姿态确认以及施工现场布置参考。
