模块化混凝土搅拌站成套生产线结构

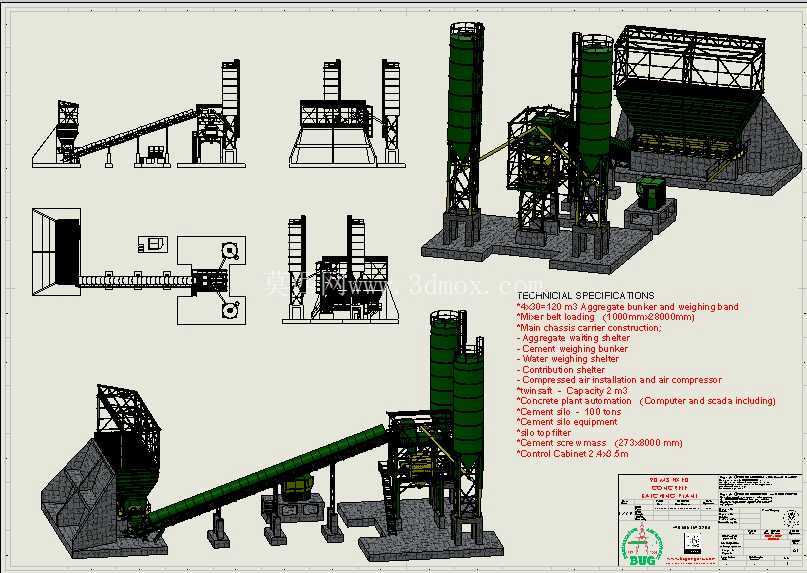

　　这套三维结构围绕商品混凝土生产场景搭建，覆盖骨料暂存、计量、输送、粉料储存、搅拌主楼、气路与控制等核心环节，适合在方案布置、设备选型、结构校核和厂区规划时作为完整参考。现场布置时，骨料通常由装载机送入配料仓，不同粒径砂石分仓存放，经称量后通过斜皮带送入主楼待料；水泥、粉煤灰等粉料由立式筒仓储存，依靠螺旋输送机送入称量斗；水和外加剂分别设置计量管路，最终按配合比进入搅拌主机。模型中高耸的粉料筒仓、封闭搅拌主楼、长距离斜皮带和骨料上料结构均有体现，能够直观反映搅拌站从原料进场到成品出料的物料流向。

　　从功能组织看，搅拌主楼是整套设备的核心，内部集中布置骨料暂存斗、粉料称量装置、水秤、外加剂秤、搅拌主机和出料斗。主楼采用钢架分层承载，各层平台需要兼顾设备检修、除尘管路、缆线桥架和人员通行。骨料斜皮带承担大流量输送任务，其倾角、带宽、张紧装置、头部滚筒和防雨罩都会影响连续生产稳定性。粉料仓部分重点表现仓体、支腿、爬梯、护栏、除尘接口和破拱装置，仓底出料角度需保证粉料顺畅下落，避免起拱造成供料中断。

　　设计思路上，这类搅拌站强调模块化与运输安装边界。主楼、筒仓、皮带机、配料机和控制室可分单元制作，现场通过螺栓连接和吊装组合，减少高空焊接工作量。钢架立柱、斜撑和平台梁需要按照满载、风载、检修载荷及振动工况综合校核；筒仓支腿不仅承受粉料自重，还要考虑偏料、侧向风载和充料时的冲击。皮带通廊与主楼衔接处应留出安装偏差和热胀冷缩余量，控制室位置需兼顾视野、噪声隔离和电缆走线距离。

　　外形布置方面，整套生产线占地呈长条形与主楼集中区结合的形式。斜皮带从配料区抬升至主楼顶部，输送廊架下方需保留巡检通道；筒仓排列在主楼侧后方，罐车进料口与螺旋输送方向应保持短捷；骨料堆场和配料仓靠近厂区进料道路，成品出料区则需满足搅拌车回转、接料和冲洗空间。设备基础边界要与地脚板、预埋件、地坑深度和排水坡度一致，搅拌主机下方出料高度需保证搅拌车顺利进出。

　　在工程建模过程中，钢架平台、护栏、爬梯、溜槽、称量斗和检修门均按实际装配关系表达，便于检查干涉。皮带机头部与主楼进料口、筒仓出料口与螺旋机、称量斗与主机进料罩之间的接口位置，是布置时最容易出现碰撞的区域。模型还保留了气路、控制室和外部走台的相对关系，可用于评估维护空间是否充足。对于结构设计人员，能够据此拆分焊接件、螺栓连接件和外购件；对于选型人员，可直观看出90方级搅拌站在产能配置、仓容数量、输送路线和厂区动线方面的典型做法。

　　实际应用中，这类设备常见于商混站、工程站、预制构件厂和大型基建现场。不同场地对封闭除尘、噪声控制、冬季保温和污水回用有不同要求，因此主楼外包、除尘管路、排水沟和沉淀池位置往往需要在总体布置阶段同步考虑。三维结构把分散设备整合到同一坐标体系中，能够帮助团队在施工前确认吊装顺序、基础范围、管线连接和检修通道，减少现场返工。
