移动式混凝土搅拌站整体结构设计

　　这套移动式混凝土搅拌站主要面向临时施工场地、道路工程、野外基建和中小型商混供应场景，设计时把骨料储料、计量、输送、搅拌、控制和行走底盘整合在同一拖挂式框架上，减少现场基础施工和拆装工作量。设备到场后通过牵引转场，利用轮胎底盘和支腿完成定位，不需要像固定站那样进行大规模土建预埋，适合工期较短、场地频繁变化的项目。

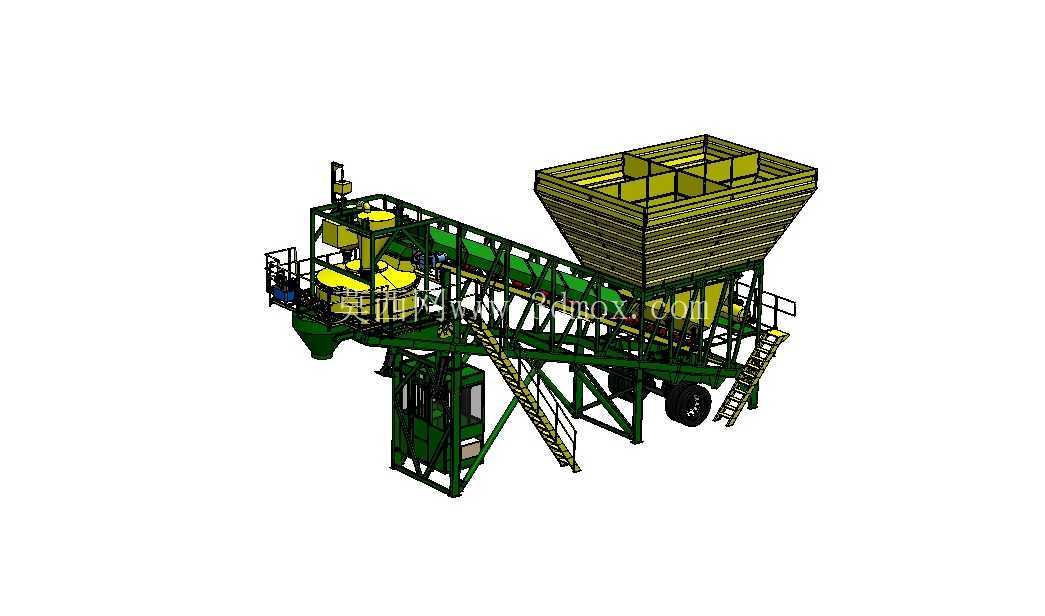

　　从结构布置看，上部为多格骨料配料仓，仓体采用扩大上口和收拢下斗的形式，便于装载机上料并保证砂石物料顺畅下落。仓内隔板将不同粒径骨料分开，避免混料；斗壁角度按散料流动特性布置，减少湿砂滞留和起拱风险。骨料经计量后进入倾斜皮带输送机，皮带机沿主机架纵向抬升，将物料送入搅拌层。输送段设置防护栏、检修通道和张紧调节位置，兼顾运行安全与后期维护。

　　搅拌主机位于设备一端的高位平台上，采用立轴式搅拌结构，周边设置卸料通道、检修平台和安全护栏。水泥、水及外加剂等物料通过独立计量路径进入搅拌系统，配合骨料计量实现批次配比控制。搅拌层下方保留运输车辆接料空间，卸料高度按照常见混凝土罐车和小型转运斗的通行需求布置。控制舱集中在机架侧部，内部预留操作界面、电气元件和观察视野，操作人员可同时观察配料、输送和卸料状态。

　　整机框架是设计重点。主承力梁既要承担骨料仓满载重量，又要承受搅拌主机振动、皮带机张力和拖运冲击，因此节点多采用焊接桁架与箱形梁组合形式。斜撑、立柱和平台梁形成连续传力路径，料仓载荷通过竖梁传递到底盘纵梁，再由支腿或轮胎接地。转场时支腿收起，轮胎承担运输载荷；工作时支腿展开，降低轮胎受压并提高整机抗倾覆稳定性。爬梯、护栏、平台踏板围绕检修高频区域布置，通道宽度和开口位置考虑人员到达搅拌主机、滚筒、皮带头尾轮及计量部件的需要。

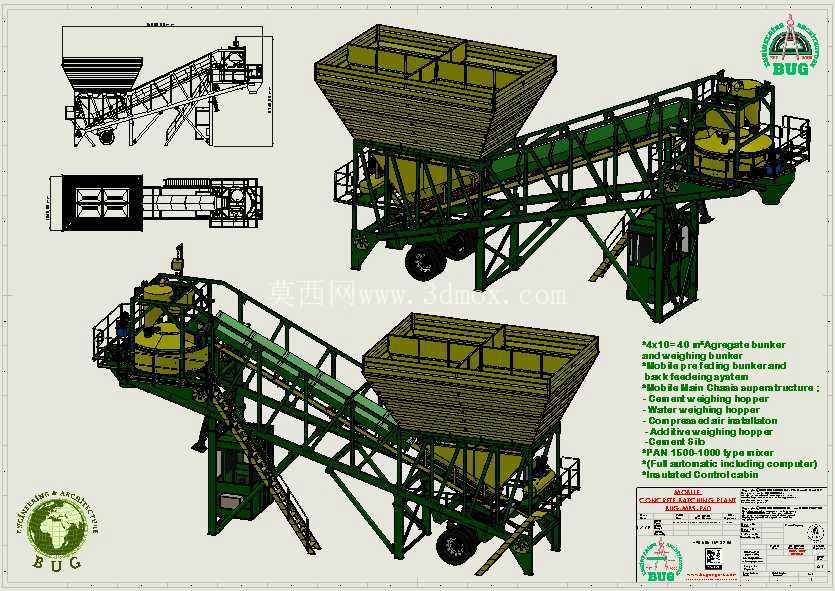

　　外形边界方面，设备长度主要由骨料仓、皮带输送桥和搅拌平台串联决定，宽度受轮胎行驶、上料通道和护栏限制，高度则受料仓顶部、皮带罩和搅拌层平台影响。建模时需要重点检查拖运状态下的离地间隙、转向时牵引架与底盘干涉、支腿展开空间，以及工作状态下罐车进入卸料区的通行宽度。料仓上口还需保留装载机回转和卸料空间，侧面应留出皮带检修、滚筒拆装和清扫距离。

　　在三维结构处理上，该模型把型材骨架、板件料仓、输送机架、搅拌主机、轮胎底盘、爬梯护栏和控制舱分层表达，便于检查装配关系。料仓板厚、加强筋、支座连接面和护栏立柱均按实际焊接构件思路搭建；皮带机首尾轮、托辊、张紧装置和机架斜撑体现输送张力传递；底盘轮胎、牵引部位和支腿则提示运输与作业两种工况。对选型人员而言，可通过模型直观判断场地布置、车辆流线、上料方向和维修空间；对结构设计人员而言，可进一步在该基础上细化仓体强度、支腿稳定性、振动隔离、除尘密封和计量斗支撑等工程细节。
