深沟球滚动轴承精密机械结构

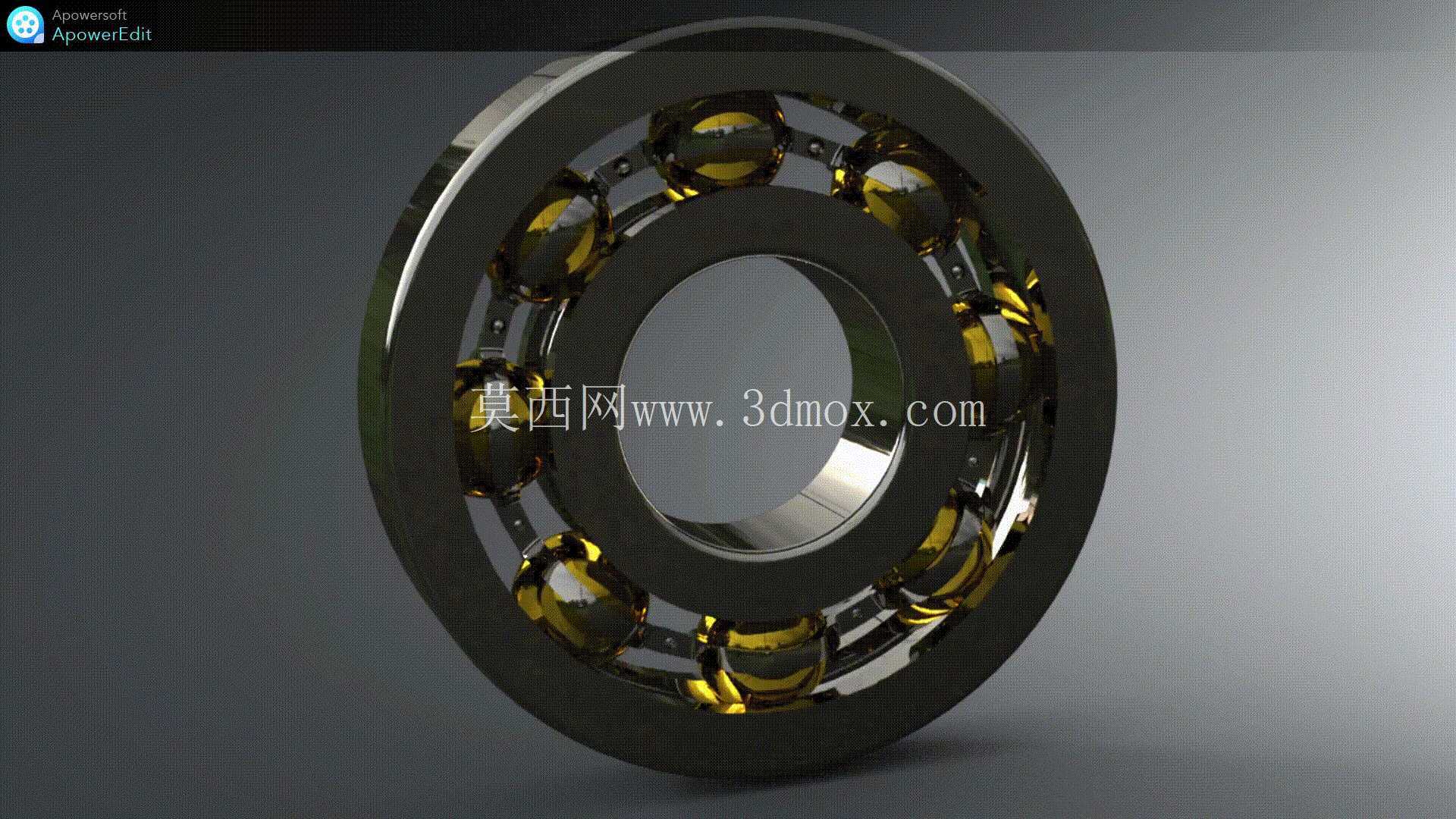

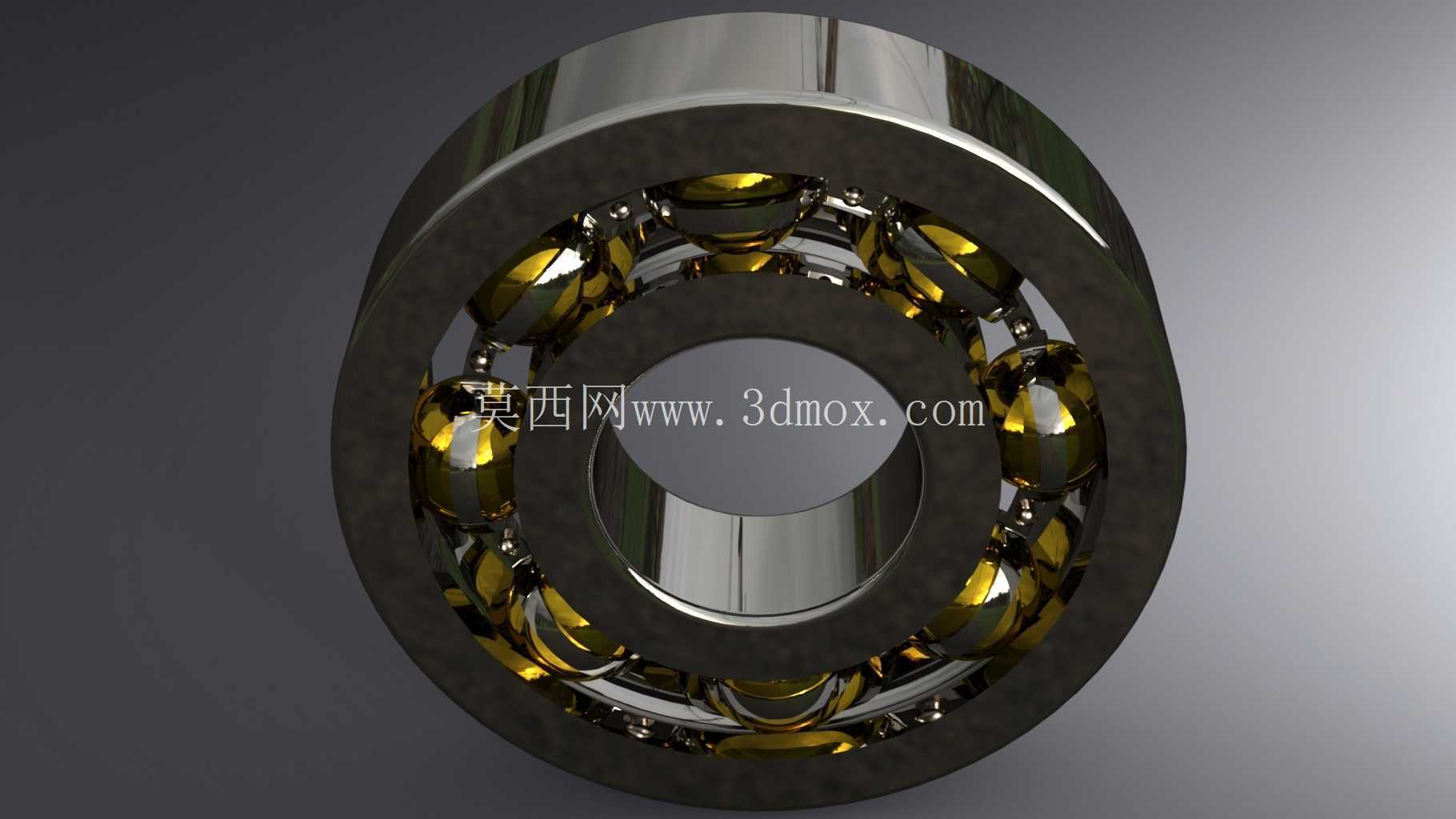

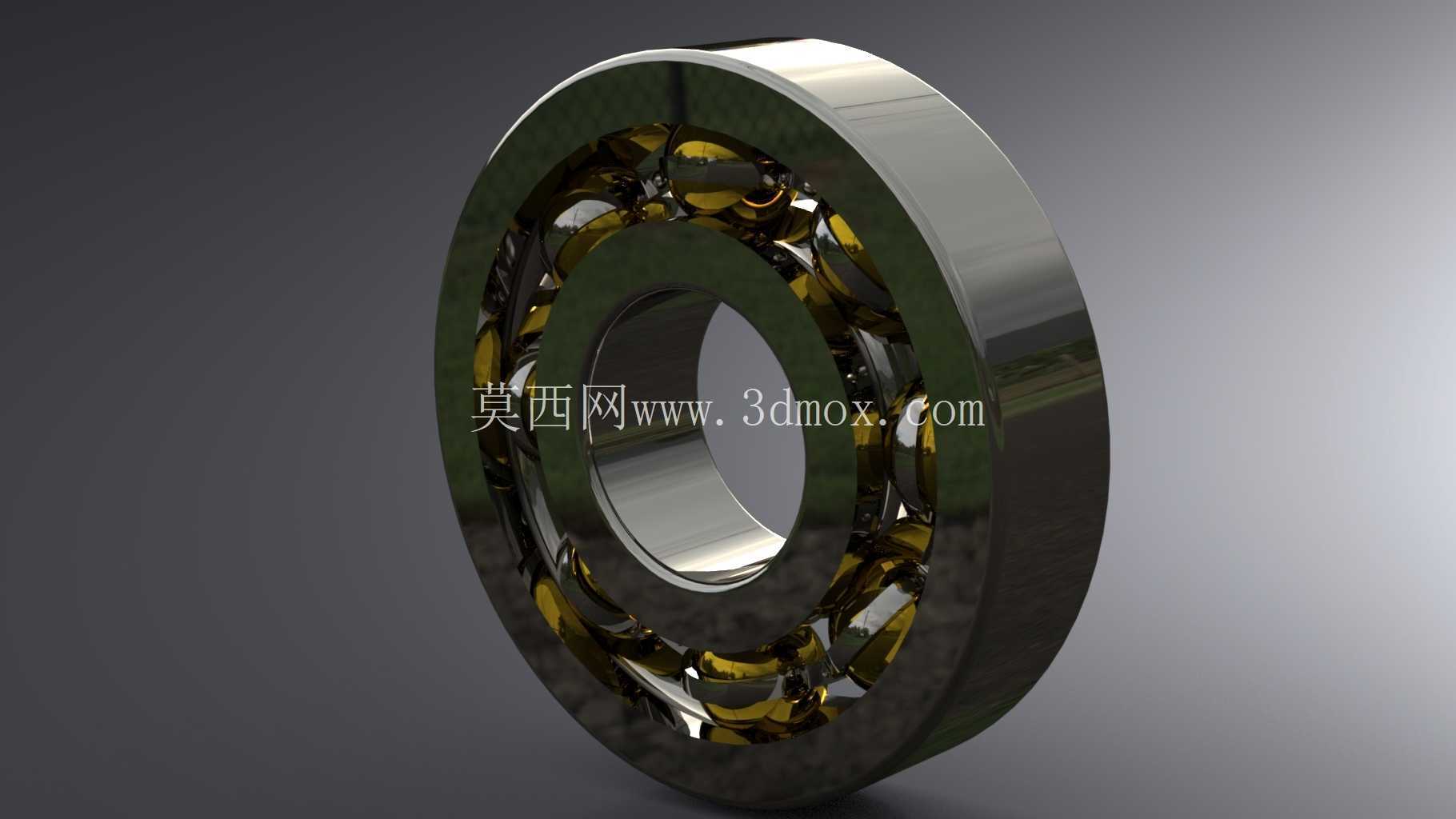

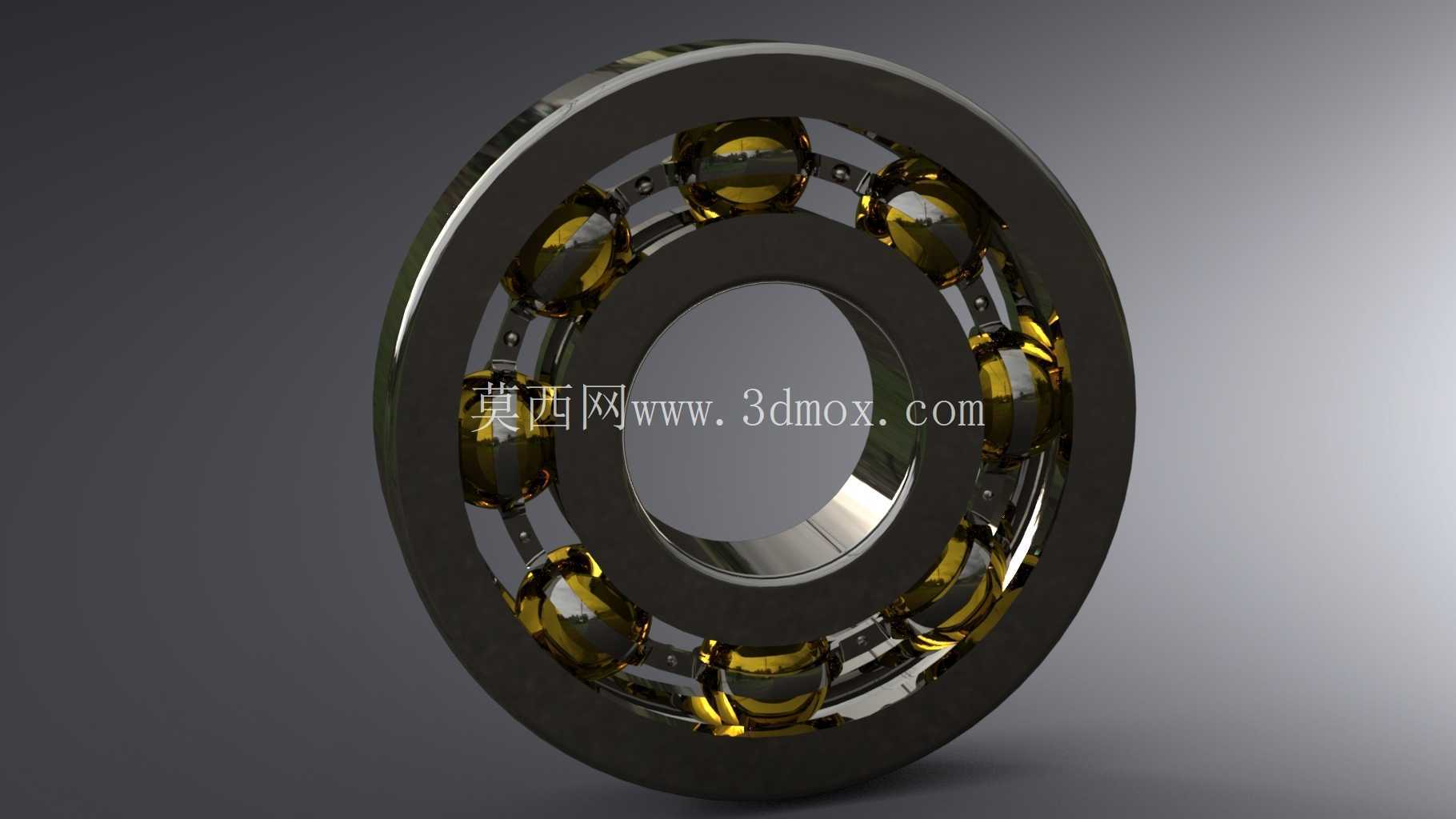

　　滚动轴承是旋转机械中承担径向载荷与少量轴向载荷的基础支撑元件，这一深沟球轴承结构围绕内圈、外圈、滚动钢球与保持架四个核心部分完成建模，各零件之间的配合关系、滚道曲率与钢球排布均按照常规深沟球轴承的工程逻辑还原。从实际设备运行场景来看，这类轴承广泛布置在电机输出轴、减速器中间轴、泵类转子轴、输送机辊筒、机床主轴辅助支撑以及各类轻工传动机构中，工作时内圈随转轴同步转动，外圈固定在轴承座孔内，钢球在内外滚道之间做滚动运动，将轴与座体之间的滑动摩擦转化为滚动摩擦，大幅降低转动过程中的摩擦阻力与温升，同时约束轴系的径向跳动，保证旋转部件的同轴度与运转稳定性。

　　结构设计上，内圈外圆柱面加工有连续弧形滚道，外圈内圆柱面对应设置同曲率滚道，滚道截面圆弧半径略大于钢球半径，使钢球与滚道之间形成合理的赫兹接触区域，既保证载荷能够均匀分布在接触点上，又避免接触应力过度集中造成滚道点蚀。多颗钢球沿圆周方向均匀排布，保持架上的兜孔将每颗钢球分隔开，防止钢球在运转过程中相互接触摩擦，同时引导钢球在滚道内等距分布，优化载荷分配状态。保持架的兜孔间隙经过合理设定，既允许钢球在公转与自转过程中自由滚动，又不会因间隙过大造成钢球窜动、碰撞。轴承两端的开放结构适配常规脂润滑场景，装配时可在滚道与钢球间隙内填充润滑脂，依靠保持架与滚道空间储存润滑介质，在长期运转中持续降低接触表面磨损。

　　从安装边界角度考量，轴承内圈内径与转轴轴颈采用过渡配合，装配时通过压装或热装方式将内圈固定在轴上，避免内圈与轴之间出现相对转动；外圈外径与轴承座孔采用间隙或过渡配合，依靠端盖、孔用挡圈或者轴承座台阶完成轴向限位，防止轴承在运转过程中沿轴向窜动。建模过程中需要严格控制内圈宽度、外圈宽度、外径、内径以及倒角尺寸，倒角不仅用于去除加工锐边，更在装配时起到导向作用，避免压装过程中划伤轴颈与座孔配合面。轴承的径向截面尺寸决定了轴系支撑点的空间占用，在设备布局设计时，需要在轴承外侧预留足够的安装与拆卸空间，保证拉马等拆卸工具能够卡入内圈端面，同时端盖压紧位置要避开保持架运动区域，防止运转时出现运动干涉。

　　针对不同载荷工况，钢球数量、滚道曲率与套圈壁厚均可在该基础结构上调整：重载场景下可增加钢球数量、加厚套圈壁厚，提升轴承整体承载能力；高速场景下则优化滚道曲率与保持架兜孔间隙，降低钢球自旋滑动与离心力带来的附加载荷。三维结构完整呈现了各零件的装配层级，内圈、外圈、钢球、保持架均可独立拆分，能够直接用于装配干涉检查、轴系支撑位置校核、轴承座腔体设计以及工程出图，结构设计人员可以在此基础上匹配密封盖、防尘盖、锁紧螺母等配套零件，完成整套旋转支撑系统的布局。在整机设计阶段，将该轴承模型导入轴系装配体后，可直观核对轴肩高度、座孔台阶尺寸是否符合轴承安装定位要求，确认润滑通道、密封件与轴承端部的位置关系，避免后期加工装配时出现配合错位、间隙不足等问题，为传动设备的旋转支撑结构设计提供可靠的基础零件参照。
