牵引式液压水平盖铲刮平运土一体机

　　这套牵引式水平盖铲刮平运土一体机，面向农田土地整理、场地粗平、建筑垃圾短驳、表土剥离与回填等连续土方作业场景，采用拖拉机后三点悬挂或牵引拖挂方式驱动，无需自带动力底盘，依靠拖拉机液压输出即可完成铲土、载料、运输、卸料、刮平全流程。

　　整机铲斗有效切削宽度覆盖2.5米级作业幅宽，斗容按常规松散土工况可承载6至7立方米物料，相比同级别2立方米级普通拖斗，单次循环载量提升明显，长距离地块转移时减少往返趟数。斗体主切削刃采用Hardox耐磨钢板加工，刃口做双面倒角硬化处理，切入密实板结土、碎石垫层时不易卷刃；侧板与底板预留耐磨衬板安装螺孔，后期磨损后可单独更换衬板，不必整体更换斗体。

　　斗体前端配置可翻转顶盖机构，顶盖通过两侧铰接耳板与斗身连接，由独立液压油缸驱动启闭：装载时顶盖完全翻开，不遮挡铲斗入料口，推土机或前置装载机可直接向斗内卸料；运输途中顶盖闭合，可压住松散土方、秸秆碎料，避免颠簸撒漏；倾翻卸料时顶盖先小幅抬起限位，再随斗体举升同步张开，不会与料堆发生干涉。顶盖内侧布置多条加强压筋，承受石块冲击时不易凹陷变形。

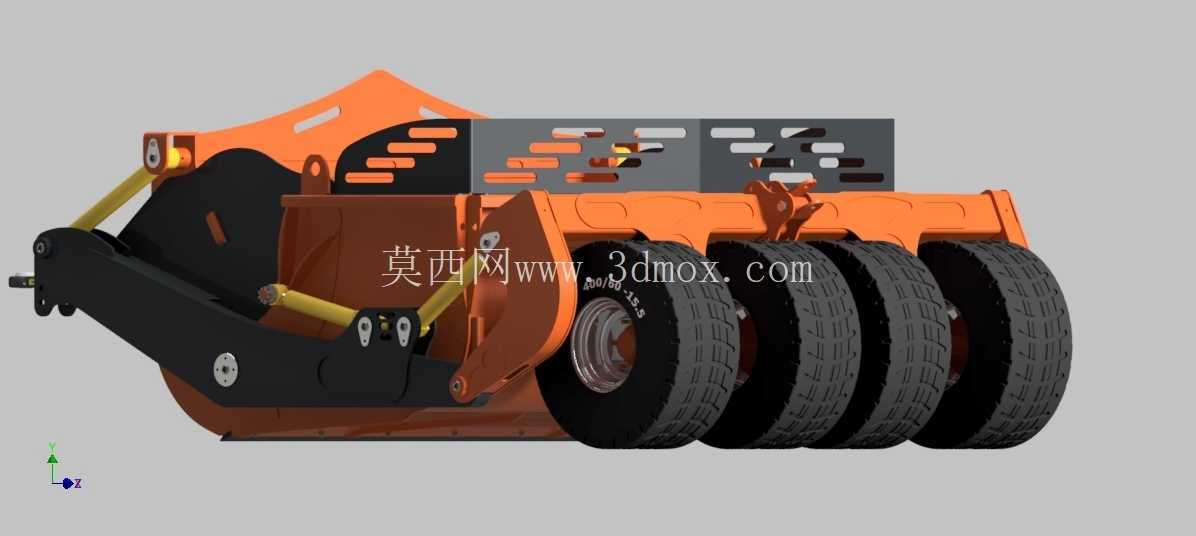

　　行走支撑采用四只重载农用轮胎布置，轮胎位于斗体两侧下方，重心极低，满载急转弯时侧倾稳定性优于高位卸料拖斗；轮轴与斗架之间通过摆动梁连接，地面不平时左右轮可独立随地形起伏，始终保持四轮接地，避免单轮悬空导致牵引力损失。牵引架为伸缩可调结构，前端挂接环适配不同马力拖拉机的牵引销高度，架体上布置液压快换接头与油管走线槽，油管全程远离铲斗切削区域，防止石块刮破胶管。

　　刮平作业状态下，斗体下放到刃口贴近地面，拖拉机低速前进，刃口将高处凸起土壤削起并汇入斗内，待斗装满后液压锁止斗体，转场到低洼区域后举升斗体后门开启，均匀卸土并顺带拖平，一次行走同步完成削高、填低、初平三道工序，省去单独平地机往返作业。液压系统配置多路换向阀，可分别控制斗体举升、顶盖开合、后门启闭，油缸均带液压锁，拖拉机熄火后斗体不会自行下坠，坡道临时停机安全冗余充足。

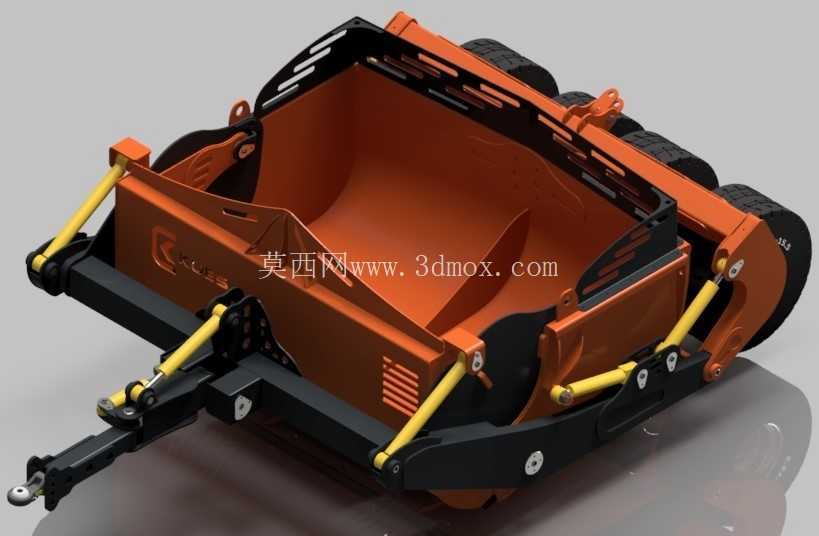

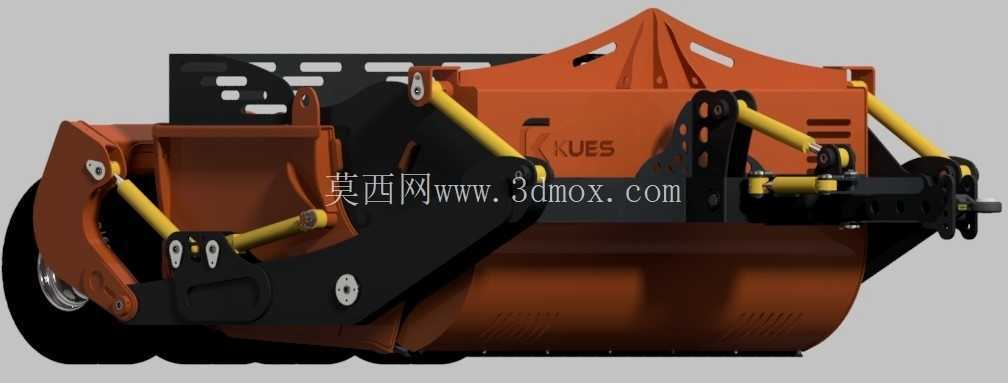

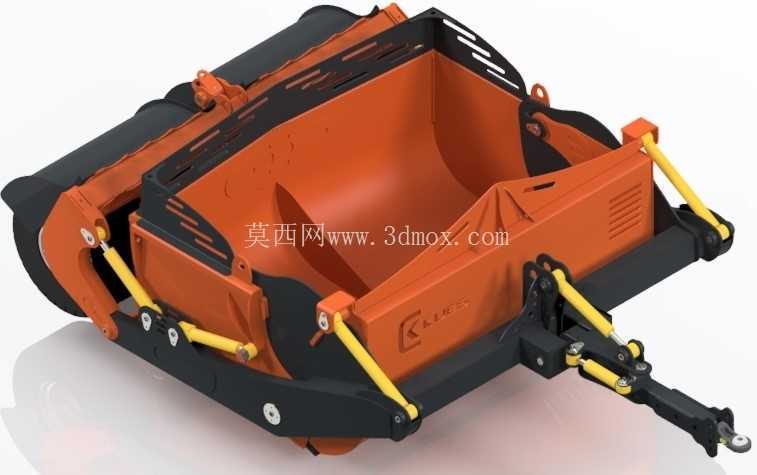

　　建模过程中完整还原了铰接销轴、铜套、黄油嘴、液压油缸铰点、轮胎花纹、牵引销孔等细节，所有运动副按实际装配间隙设置，可直接在三维环境中模拟顶盖翻转、斗体举升全行程干涉检查，验证油缸行程与铰点力臂匹配关系，也可为后续非标改型、幅宽拓展、不同马力段适配提供结构参考。
