工程属具配套金属栅栏挡料结构

　　这套金属栅栏结构面向工程作业属具的前端防护与物料限位场景，常见于铲运、清扫、破碎及场地整理类配套设备，在整机工作时承担阻挡大块异物飞溅、规整作业边界、保护液压执行件与连接铰点的作用。实际工况中，属具前端往往直接接触砂石、砖块、废金属与建筑垃圾，栅栏既要留出足够通透间隙避免积料卡滞，又要在冲击载荷下保持整体形位稳定，因此建模阶段没有采用简单薄板示意，而是按受力路径拆分出主承力板、侧边加强肋、镂空避让区与安装贴合面。

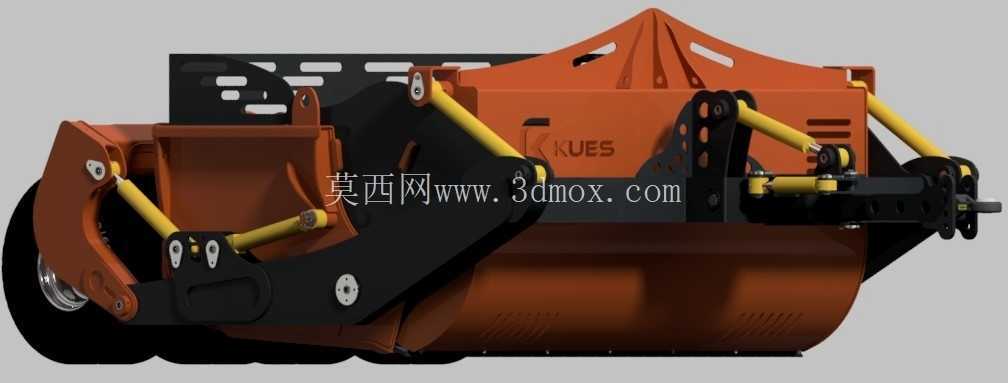

　　从结构布局看，栅栏主体采用黑色金属板材折弯与拼焊思路，外轮廓跟随属具上部弧形罩壳走势，避免与橙色工作臂、黄色液压油缸发生运动干涉。板面上开设多组长圆形与矩形镂空孔，这些孔位并非单纯减重：作业过程中碎料可从孔间漏出，减少正面推挤阻力；检修时操作者也能透过镂空区域观察后方铰点、销轴和油管状态。栅栏边缘预留了与主机架连接的贴合边，孔位间距按照常见螺栓排布规律设置，现场更换时不需要额外扩孔或补焊。

　　设计思路上，构件优先保证安装边界清晰。栅栏后侧与属具罩壳之间保留安全间隙，侧向不越过液压油缸的摆动包络，下部与滚刷或铲刃工作区保持距离，防止金属边缘在属具举升、翻转时刮擦轮胎或地面。主受力区域通过折边提升截面刚度，薄板在受侧向撞击时容易发生面外失稳，增加连续折边后，等效抗弯能力明显提升，同时重量仍控制在属具前端允许载荷范围内。对于靠近连接点的位置，模型保留了加厚过渡区域，便于后续在工程图中表达焊缝、衬板或加强块。

　　外形处理兼顾了真实设备的使用痕迹。金属表面以黑色旧化涂装为主，局部边角呈现磨损与锈蚀效果，这种表现方式有助于在三维评审中判断哪些区域属于高频摩擦面，哪些面仅承担防护功能。实际制造时，外露棱边需要去毛刺并做防腐处理，镂空孔周边若采用切割成型，应检查热影响区的平整度；与机架贴合的面不能过度喷涂，以免影响装配间隙。栅栏底部与工作机构之间的缝隙需要根据物料粒径调整，间隙过小会缠绕杂草和铁丝，间隙过大则失去挡护意义。

　　在整机配属关系中，该栅栏并不独立完成作业，而是与属具框架、液压油缸、销轴、罩壳和前端工作部件共同形成封闭防护区。油缸伸缩带动工作臂动作时，栅栏随属具一起翻转，因此模型中各部件的相对位置必须按运动极限校核：前端最大下翻位置不能让栅栏顶撞地面，举升最高位置不能与主机臂架发生碰撞，侧向摆动余量也要覆盖油管接头的安装空间。对于结构设计人员，这类构件的重点不在复杂曲面，而在安装面、避让区、维护空间和受力传递是否合理。

　　建模表达时，板材厚度、折弯半径、镂空孔边距和连接孔中心距都应保持可追溯，方便后续转入钣金展开、焊接件出图或外购属具改装。若用于设备选型展示，该栅栏能够直观体现属具在恶劣场地中的防护逻辑；若用于加工参考，则可据此核对材料规格、焊接顺序和表面处理要求。整体结构形式简单直接，符合工程属具对可更换、可维修、耐冲击的实际需求。
