脊柱融合空心椎弓根螺钉植入系统

　　这套脊柱内固定植入结构的建模核心，是针对传统实心椎弓根螺钉在脊柱融合手术中，植骨材料无法精准送达螺钉-骨界面、远期骨整合效果不足的临床痛点展开的。整套结构包含适配腰椎节段的椎骨解剖参照模型、两枚带侧窗的空心椎弓根螺钉、配套连接棒以及锁紧固定组件，完整还原了临床后路脊柱内固定的装配逻辑，可用于骨科植入物结构验证、手术操作模拟以及医工交叉场景下的方案演示。

　　从实际手术场景的使用逻辑来看，常规椎弓根螺钉置入后，螺钉周围的骨长入仅能依赖患者自身骨组织的爬行替代，对于骨质疏松患者或者翻修病例，螺钉的抗拔出强度往往难以满足长期固定需求，术后出现螺钉松动、退钉的风险相对较高。这套空心开窗螺钉的设计思路，是在螺钉的中空腔道以及螺杆侧壁预留连通开孔，当螺钉完全置入椎弓根并到达预设深度后，术者可以通过螺钉尾部的注液接口，将脱矿骨基质也就是DBM这类可注射骨修复材料，直接注入螺钉内部，材料会顺着侧壁的开窗均匀弥散到螺钉与周围骨松质的间隙当中，相当于在螺钉植入的同时，就在整个钉道周围铺置了具备骨诱导能力的植骨材料，能够主动引导骨组织向螺钉表面以及钉道内部生长，大幅提升螺钉-骨界面的结合强度，既增强了术后即刻的固定稳定性，也能降低远期螺钉松动、拔出的概率。

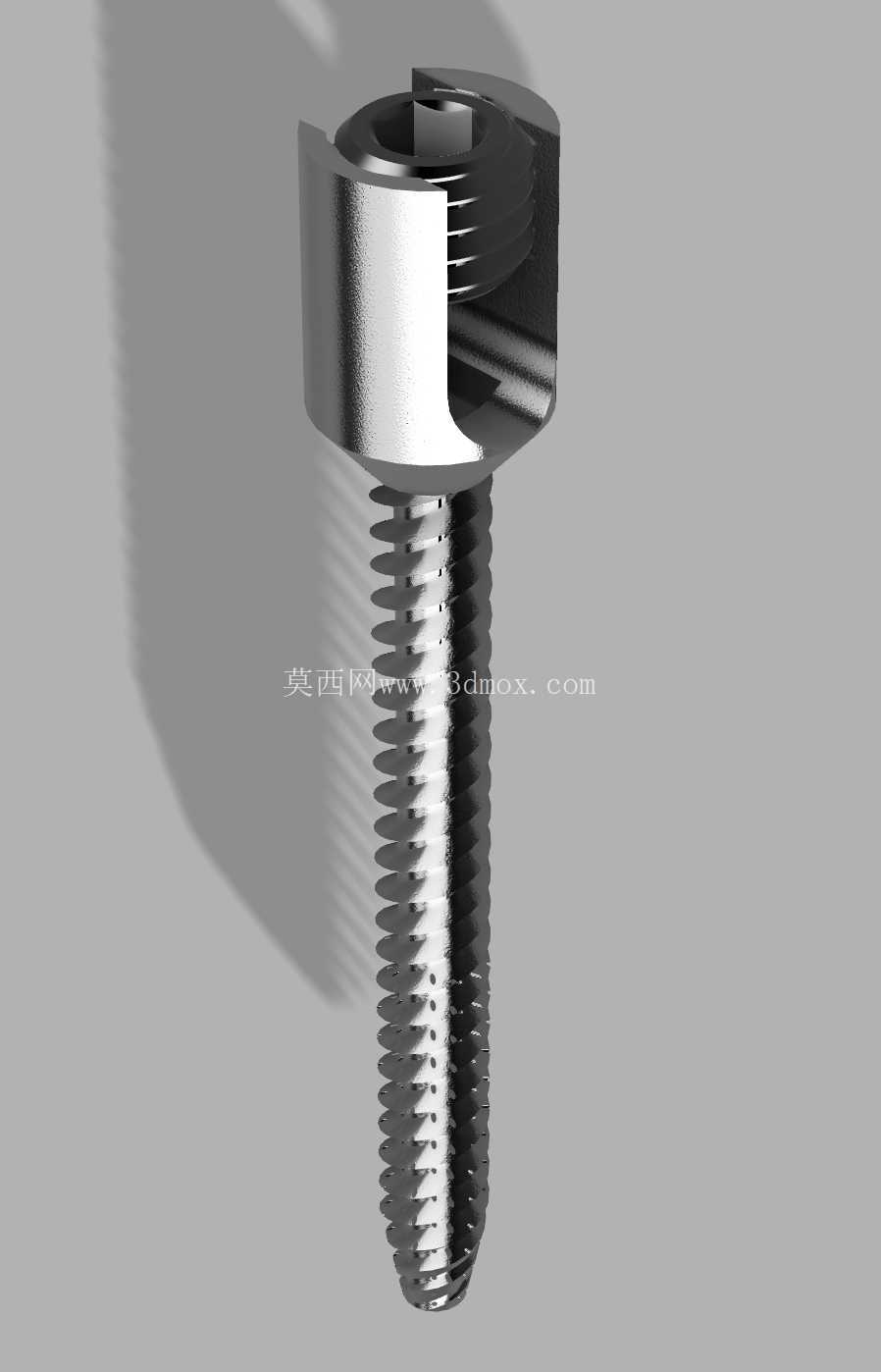

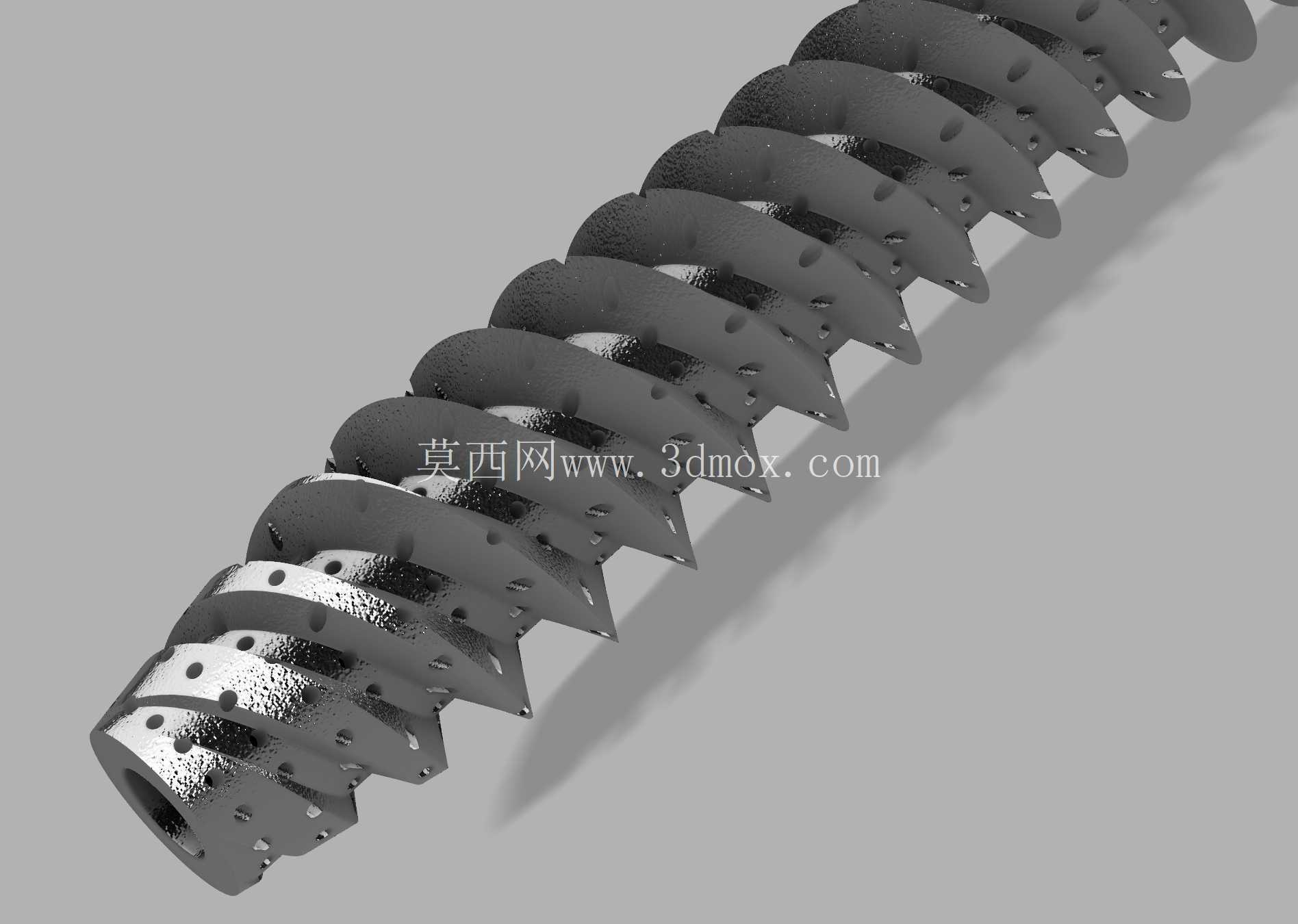

　　结构尺寸层面，螺钉主体规格为直径5mm、有效长度45mm，螺杆表面采用螺距0.25mm的深槽医用螺纹，这种螺纹构型针对椎弓根内部的松质骨特性做了适配，较深的螺纹可以咬合更多骨组织，提升初始把持力。螺钉的中空流道做了分段设计：螺钉远端20mm长度范围内的侧壁均匀开设溢流开窗，流道近端配套直径1.5mm的注射插管接口，用来对接骨水泥或者DBM注射装置；螺钉尾端设置直径8mm的一体化固定螺塞，配合直径6mm的纵向连接棒，完成两侧螺钉之间的刚性连接，连接棒的弧度适配腰椎生理前凸，装配后不会对椎板、关节突造成额外的压迫。

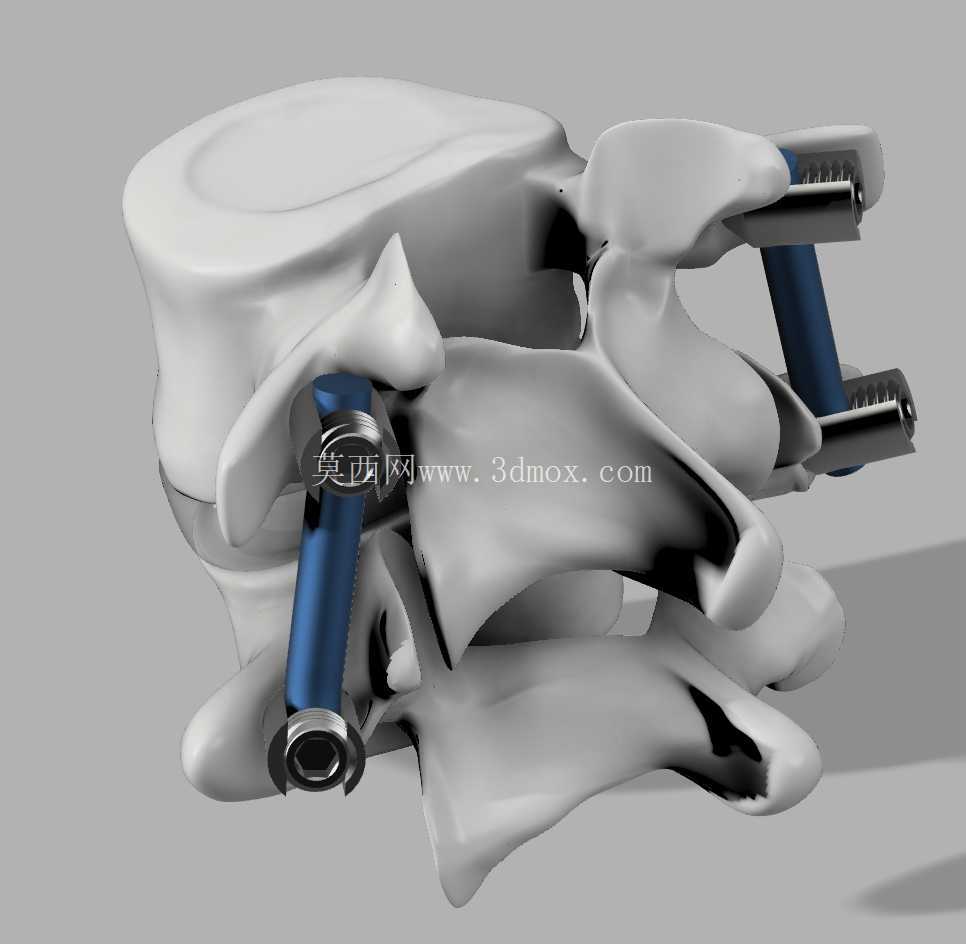

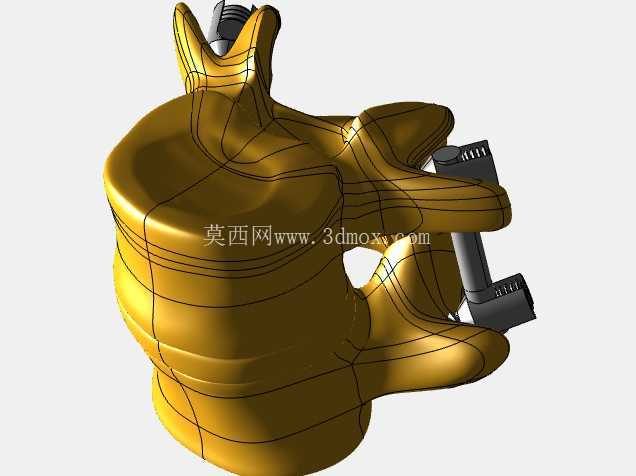

　　建模过程中对植入边界的还原完全贴合临床操作要求：椎骨参照模型还原了L4椎体、L4/L5椎间盘以及L5椎骨的解剖形态，椎弓根的走行角度、松质骨内部的空腔结构都做了对应呈现，两枚螺钉的进钉点选择在横突中线与上关节突外缘的交点，钉道内倾角度控制在15度左右，头倾角适配腰椎节段的生理曲度，确保螺钉全程走行在椎弓根骨性通道内部，不会突破内侧皮质损伤椎管内的神经，也不会穿出前方椎体皮质伤及前方血管。连接棒安装后，螺塞的锁紧端面完全压合在连接棒表面，没有突出的锐边，避免术后对周围软组织造成刺激。

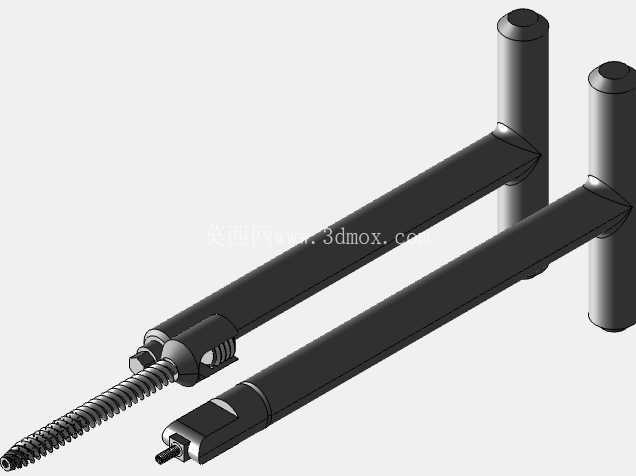

　　制造工艺层面，这类带复杂中空流道和侧壁微开窗的植入结构，采用传统机加工方式很难一次成型：侧壁开窗尺寸狭小，内部流道存在变径结构，切削加工时刀具容易干涉，且医用钛合金材料的加工成本极高。这套结构的设计完全适配金属3D打印也就是直接金属激光烧结工艺，成型过程中可以一体化完成中空腔道、侧窗、外螺纹的整体制造，不需要后续拼接焊接，既保证了植入物的整体力学强度，也能精准控制开窗的孔径和分布位置，避免加工误差导致流道堵塞。

　　从应用场景来说，这套三维结构既可以作为骨科植入物研发阶段的结构验证载体，用来测试不同开窗位置、不同流道直径下骨填充材料的弥散范围，也可以用于临床手术规划，针对患者的CT影像重建出个性化椎骨模型后，匹配对应规格的螺钉模拟置钉路径，预判置钉过程中可能出现的皮质穿破风险；同时在医学教学场景中，能够直观展示脊柱内固定系统的装配关系，以及空心螺钉植骨融合的作用原理，帮助医工人员理解脊柱植入物的设计逻辑。建模时所有配合面都保留了临床实际的装配公差，螺钉与钉道之间的间隙、连接棒与钉尾U型槽的配合量、螺塞的锁紧行程都符合真实植入器械的设计规范，没有出现结构干涉或者装配间隙不合理的问题，能够直接用于后续的力学仿真分析或者3D打印样件制作。
