CAD三维建模的3D鼠标与轨道垫输入设备

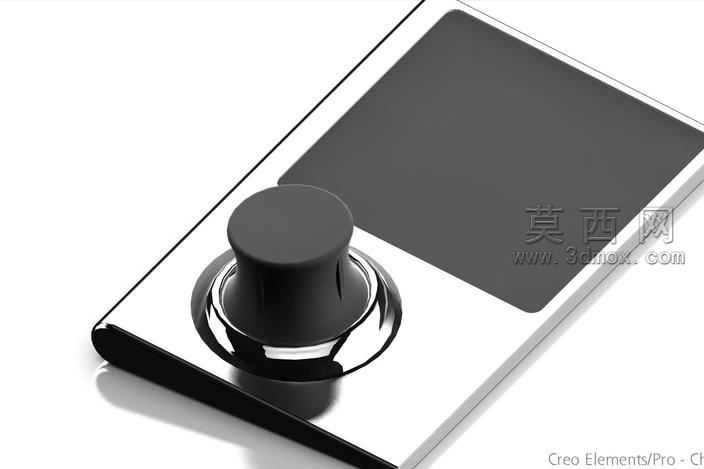

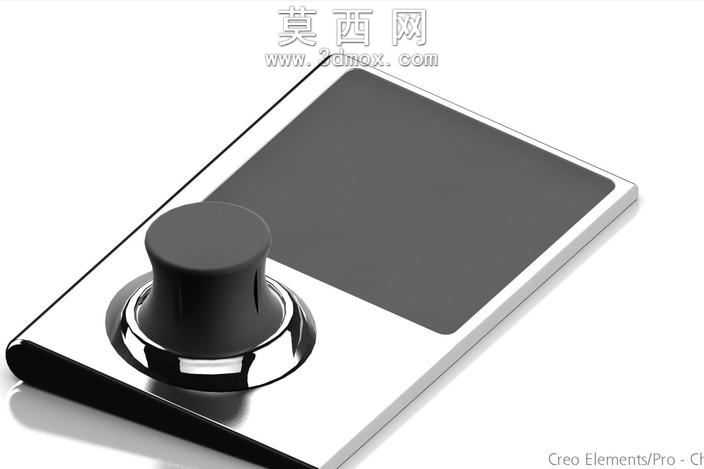

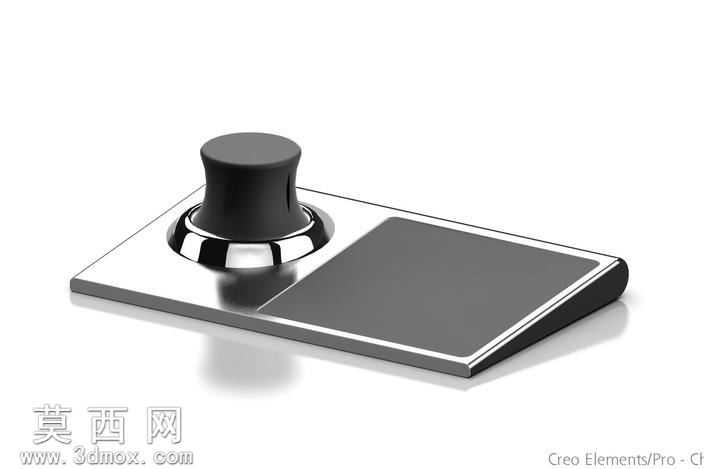

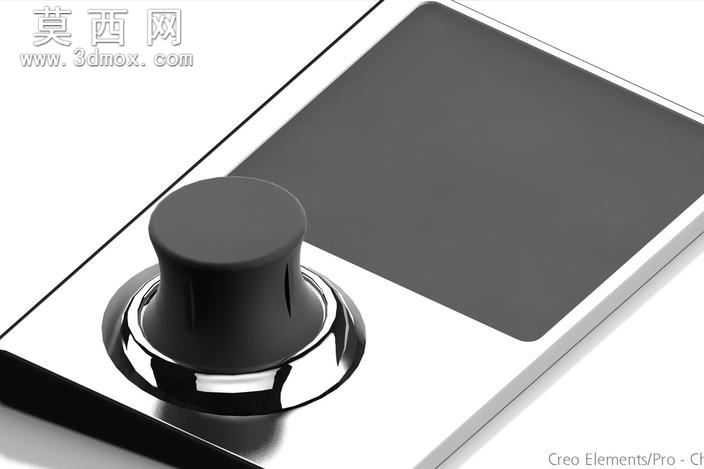

该三维输入设备模型采用主流三维建模软件完成全参数化构建，整体分为操控旋钮主体与轨道垫底座两大核心模块，建模过程中严格遵循工业产品的尺寸比例规范，先通过草图绘制勾勒底座的梯形轮廓，再使用拉伸、倒角命令生成底座的基础实体，底座边缘做了圆角过渡处理，避免尖锐棱角带来的生硬感，同时还原了金属底座的薄边厚度特征。操控旋钮部分采用回转体建模思路，先绘制旋钮的半剖面轮廓，通过旋转命令生成主体结构，再对旋钮底部与底座衔接的环形区域做曲面过渡，模拟真实产品的装配贴合效果，旋钮顶部的平面与侧面的防滑槽结构通过切除、阵列命令精准实现，还原了实体产品的握持防滑设计。材质渲染阶段，底座主体赋予高反光镀铬金属材质，调整反射率与粗糙度参数模拟金属抛光后的镜面效果，轨道垫区域赋予哑光磨砂塑料材质，通过调整漫反射颜色与凹凸贴图还原触控垫的细腻磨砂质感，操控旋钮部分采用黑色哑光工程塑料材质，与金属底座形成鲜明的材质对比，提升整体视觉层次感。结构设计上充分考虑人机交互需求，旋钮的高度与直径比例适配日常操作的握持角度，底座的倾斜角度贴合桌面使用时的手腕自然摆放姿态，轨道垫的触控区域尺寸预留了充足的操作空间，整体装配结构清晰，各部件之间的衔接缝隙做了精细化处理，还原量产产品的装配精度。设计思路围绕三维设计场景的操作需求展开，区别于普通鼠标的平面操作逻辑，该设备通过旋钮的多维度旋转、按压配合轨道垫的平面触控，实现三维视图的旋转、平移、缩放等快捷操作，建模过程中对每个功能部件的形态都做了合理性验证，确保外观造型与功能属性高度统一，渲染阶段采用工作室柔光环境，通过多盏补光突出金属材质的反光特性与塑料部件的质感差异，最终呈现的模型效果逼真，结构完整，可直接用于产品展示、结构验证等场景。
