数控机用精密平口虎钳结构设计

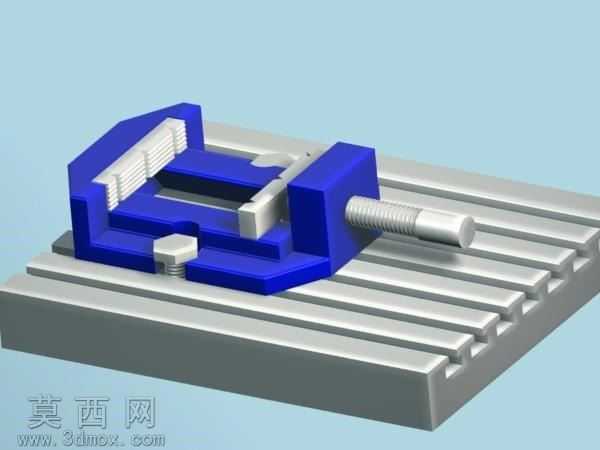

本作品为适配数控加工场景的机用虎钳三维建模设计，整体建模过程围绕数控加工装夹的实际使用需求展开，在三维软件环境中完成全参数化结构搭建，从底座基准面开始逐步构建各功能部件，确保各装配位置的公差配合符合机械加工装夹的精度要求。模型渲染阶段采用差异化材质区分不同功能部件，钳身主体采用深蓝色工程塑料质感材质模拟工业级高强度钳体防护涂层，滑动钳块、传动丝杆、机床工作台导轨部分采用哑光银灰色金属材质，还原铸铁与钢材加工后的磨砂金属质感，丝杆端部的旋转手柄做了高光金属处理，突出操作部件的识别度，工作台T型槽部分做了细腻的切削纹理还原，贴近真实机床工作台的加工表面状态。结构设计上，该虎钳采用经典的丝杆传动夹紧结构，固定钳身与滑动钳块的夹持面设计有密集的防滑齿纹，可提升装夹工件时的摩擦力，避免数控加工过程中工件出现位移偏差；钳身底部设置有与机床T型槽适配的定位凸台与锁紧螺栓结构，可快速将虎钳固定在机床工作台的对应工位，保证装夹基准的稳定性。设计思路围绕数控模拟场景的实用性展开，整体结构简化了非必要的冗余部件，保留虎钳核心的装夹、调节、锁紧功能，各活动部件的运动关系在建模时做了装配约束处理，可实现钳口开合的运动模拟，能够直接用于数控加工装夹流程的虚拟仿真演示，帮助使用者直观理解机用虎钳的装夹操作逻辑与结构配合关系，也可作为数控加工教学环节的配套演示模型使用。
