标准赛事壁挂式篮球架篮板篮筐篮网组合

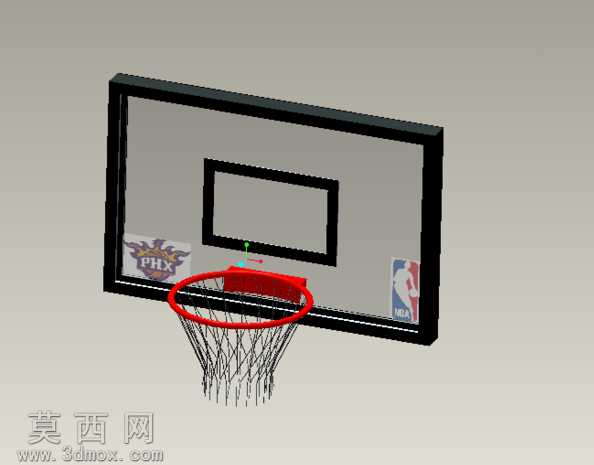

本作品为壁挂式篮球架整体三维建模成果，采用Pro/Engineer Wildfire4.0完成全参数化建模与渲染输出，完整还原标准赛事用篮球架的核心结构与外观细节。建模阶段首先以国际篮联官方器材尺寸规范为基准，搭建整体装配骨架：篮板部分采用分层建模逻辑，外层黑色金属边框通过拉伸凸台搭配圆角特征制作，还原边框的包边防护结构，篮板主体为高强度透明板材，通过赋予半透明高反光材质模拟钢化玻璃的视觉效果，篮板正面的投篮瞄准方框采用黑色哑光材质，通过偏移曲面特征精准定位在篮板中心区域，两侧分别添加联赛标识与球队标识的贴图特征，通过UV映射调整贴图位置与比例，保证标识无拉伸变形。篮筐部分采用红色高韧性金属材质，通过环形扫描特征制作篮圈主体，搭配下方均匀分布的挂网挂钩结构，每个挂钩通过阵列特征实现等距排布，保证篮网悬挂后的受力均匀性。篮网部分采用柔性绳索模拟思路，通过多条扫描路径生成交错的绳股结构，赋予深灰色哑光编织材质，同时通过调整绳股的下垂弧度，模拟篮网自然悬挂的松弛状态，还原篮球穿网时的形态参考。整体装配采用贴合约束将篮筐固定在篮板正面下沿的标准位置，保证篮圈上沿与篮板下沿的距离符合赛事规范。渲染阶段采用柔和的室内漫反射光源，搭配弱阴影效果，清晰呈现各部件的材质差异：金属边框的磨砂质感、透明篮板的通透折射效果、篮筐的烤漆光泽、篮网的编织纹理都得到准确还原，建模过程中所有特征均保留参数化属性，可根据不同使用场景调整篮板尺寸、篮圈直径、篮网长度等参数，适配专业赛事、校园运动、家用休闲等不同场景的篮球架设计需求，整体模型结构完整无破面，装配关系清晰，可直接用于运动器材展示、场景搭建、结构优化参考等用途。
