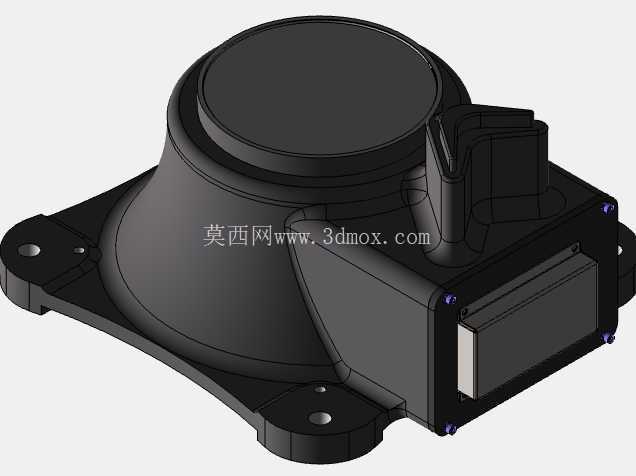

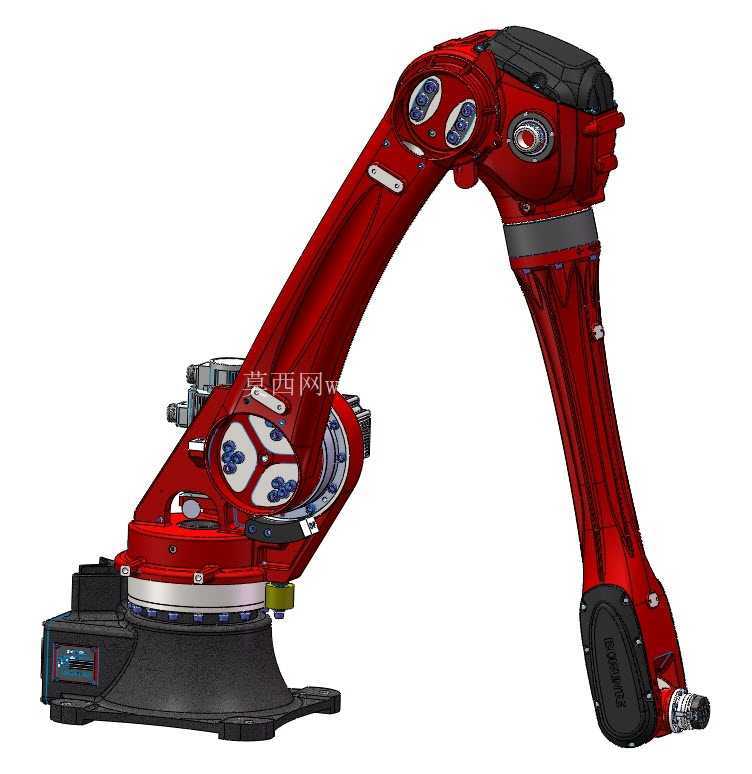

这套六轴串联关节机械臂的结构方案,在汽车零部件焊接、机床上下料、码垛搬运以及喷涂工位上都有非常成熟的落地表现。整机采用大臂小臂全红色涂装的铸件式构型,底座为方形法兰安装结构,底部预留一圈螺栓过孔,现场落地安装时需要在混凝土地基或钢制工装平台上预埋地脚,底座回转支承承担整机偏载力矩,选型校核时要重点关注一轴在最大臂展姿态下的倾覆力矩余量,避免高速启停时底座出现翘动。

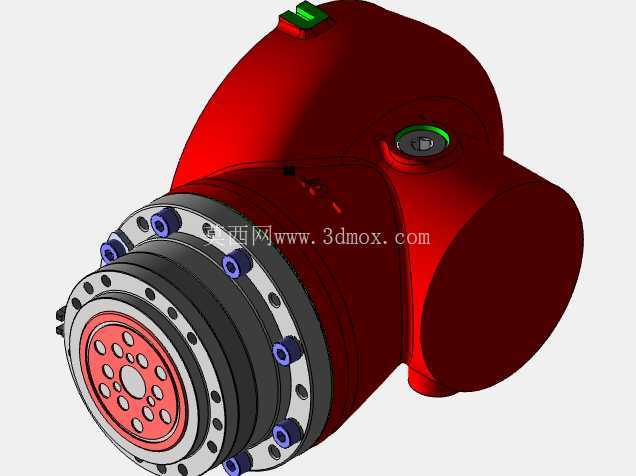

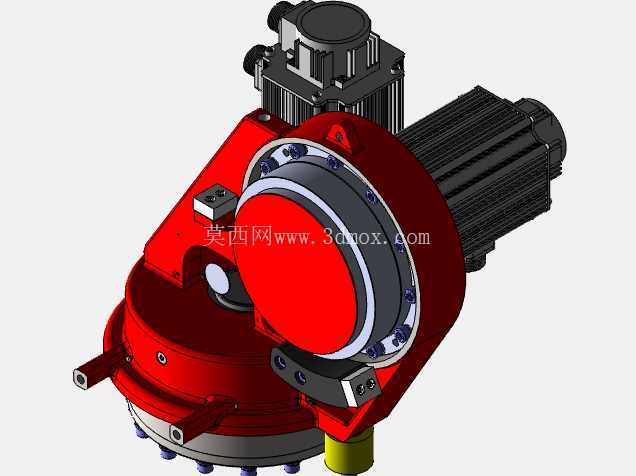

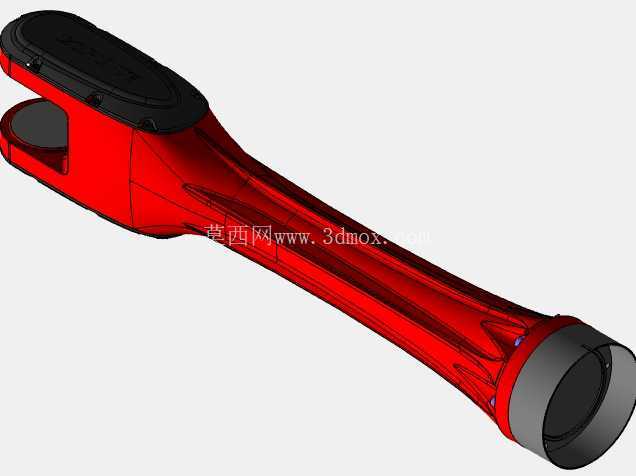

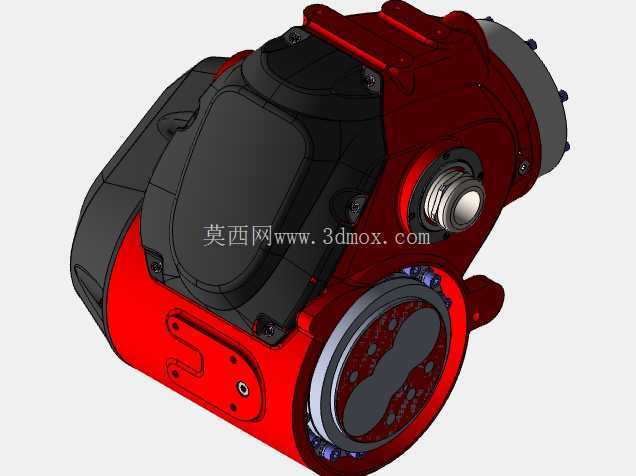

从关节布置来看,J1轴为底座竖直回转轴,承担整机水平方向360度范围的工位覆盖;J2轴为肩关节,驱动大臂完成俯仰动作,是承载末端负载力矩最大的关节,壳体内部集成大速比RV减速器与伺服电机,侧面外露的检修盖板方便后期更换密封件与加注润滑脂;J3轴为肘关节,连接大臂与小臂,小臂内部走线槽将J4、J5、J6三轴的伺服线缆与气管从关节中空通道贯穿到末端法兰,外部几乎没有裸露拖链,既减少了工位运行时线缆与周边工装剐蹭的风险,也让整机在焊接飞溅、粉尘较多的恶劣车间环境下防护等级更容易保证。腕部三个关节紧凑堆叠,J4轴实现小臂自身回转,J5轴完成腕部俯仰,J6轴带动末端法兰旋转,六轴联动可以在臂展工作半径内实现任意位姿的末端可达,避开工件与夹具的干涉空间。
实际产线布局时,首先要根据工位作业范围划定机械臂的安全围栏区域:底座中心到末端最大伸展距离对应2110公斤级负载臂的常规两米级臂展,工作台、料仓、焊接变位机都要布置在这个球形工作包络之内,同时预留出关节大角度摆动时大臂与围栏、立柱的安全间隙,通常侧方预留不小于300mm的避让空间。末端法兰按照标准ISO接口设计,可以快速切换气动夹爪、焊枪、吸盘或者打磨主轴,换枪盘的气路与信号线路直接从腕部中空接口引出,不需要额外外挂走线。

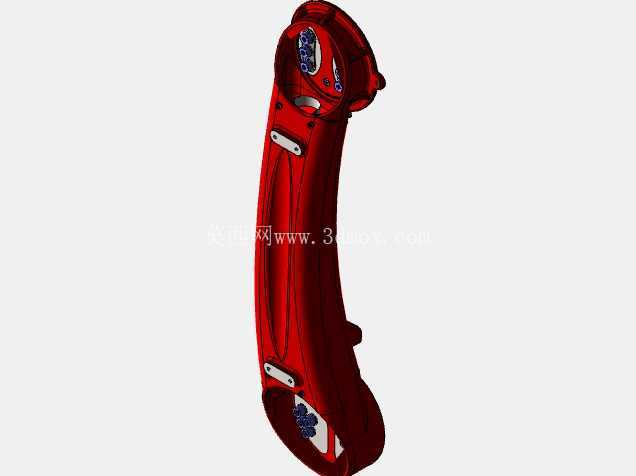

结构设计层面,大小臂都采用薄壁铸钢加局部加强筋的构型,在保证整体刚性的前提下尽可能降低运动部件自重,关节处的红色壳体上预留了多个吊装螺纹孔,车间安装时可以直接用吊环螺钉穿入完成整机吊装,不需要额外捆绑吊带损伤涂装。肩关节与肘关节外侧都布置了圆形的状态观察窗与机械零点标记,调试人员在示教时可以直观核对各轴的零位位置,后期维护排查关节超程故障时,不用拆开外壳就能快速判断轴体实际角度。底座侧面集成了电气接线腔与气源处理三联件安装位,现场布线时动力电缆、编码器线缆、工厂气源都从底座底部的格兰头进入腔体,走线整齐,防护可靠。
在焊接工位应用中,这类臂可以搭配两台变位机组成双工位工作站,机械臂在一侧工位焊接时,操作人员在另一侧完成工件上下料,节拍紧凑;在机床上下料场景,臂末端加装双工位夹爪,可以一次性完成待加工毛坯上料和成品工件下料,减少等待时间。整机的关节限位在结构上同时做了软件软限位与机械硬限位双重保护,避免误操作导致大臂撞击底座。建模过程中所有关节的配合面、减速器安装止口、螺栓孔位都按照实际装配尺寸还原,运动副设置完成后可以直接做整机运动仿真,验证不同轨迹下的干涉情况,为产线布局和末端工装设计提供准确的三维参照。
