多关节教学型工业机械臂结构设计

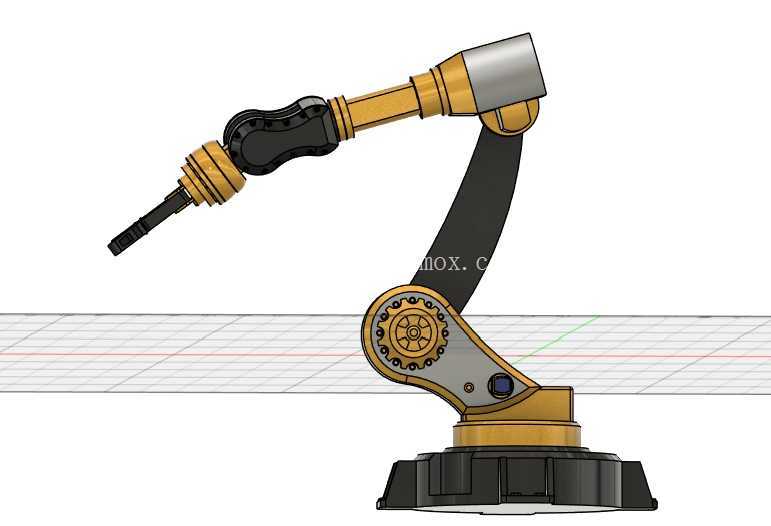

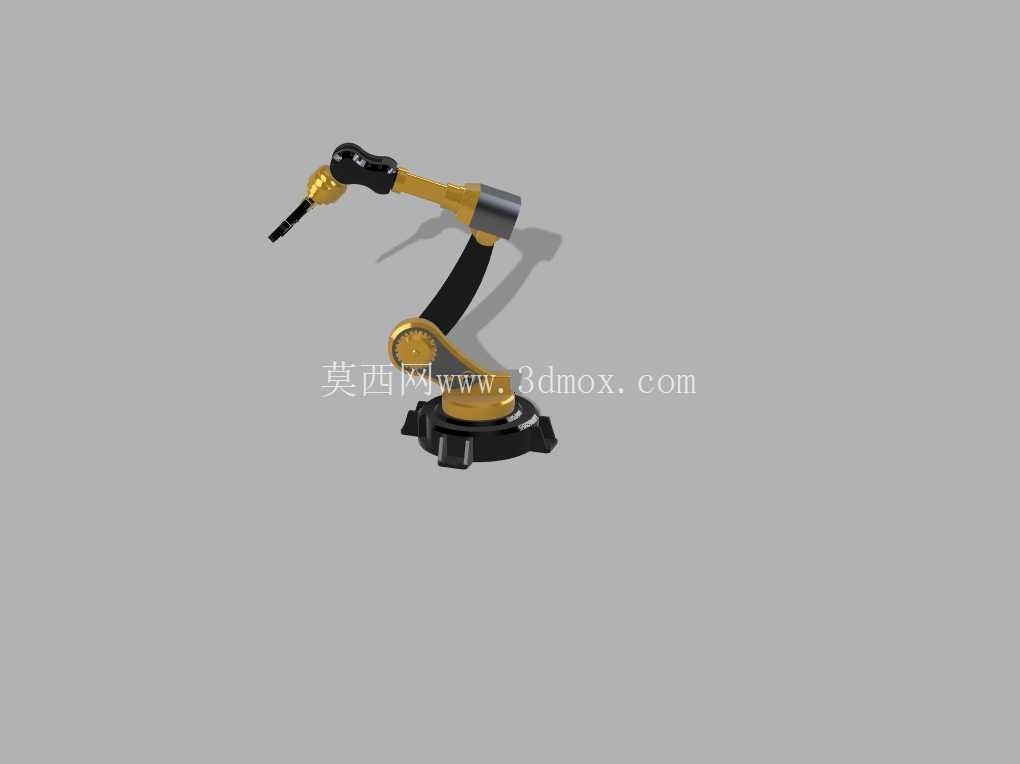

　　这套多关节串联机械臂的三维结构，面向教学实训、轻载搬运、工位上下料以及自动化演示场景搭建，整体采用典型六轴串联构型思路展开，从底座回转支承、大臂俯仰、小臂摆动到腕部多自由度姿态调整，各关节的传动边界、运动包络和装配关系都在模型中得到完整表达。底座部分采用大尺寸圆盘式安装结构，底部预留螺栓固定孔位，可直接对接实训台、铝型材工作站台面或小型自动化产线基座，安装法兰的孔距按照常规工业机器人底座布局设计，保证现场固定时不需要额外改制转接板；底座内部容纳回转驱动组件，侧面布置检修盖板，既方便传动件装配，也给教学场景下的拆装练习留出操作空间。

　　从结构分层来看，腰座承担整机第一轴回转动作，支撑上方全部臂体载荷，关节处采用加厚轴承座与端盖组合，径向和轴向受力路径清晰，避免悬臂状态下关节出现过大挠度。大臂采用内侧深色加强曲面与外侧金色包覆式壳体结合的形式，这种造型并非单纯外观处理：深色主承力段对应内部走线腔和加强筋区域，能够在控制臂体重量的同时提高抗弯刚度；金色分段壳体则对应关节防护罩和传动单元外罩，便于区分装配层级，也让维修时能够按段拆卸，不必整臂拆解。

　　小臂与大臂之间通过第二、第三关节串联连接，关节端盖处保留了螺栓阵列和定位止口，端盖外圈的齿状装饰线实际对应紧固件分布位置，建模时可直接用于检查螺栓间距、扳手空间和端盖压紧顺序。腕部结构向末端逐渐收窄，末端设计为带夹持工具接口的细长输出端，能够适配夹爪、吸盘、焊枪模拟头或教学用笔架等末端执行器；接口处采用同轴圆柱定位面加锁紧段的形式，保证更换末端工具时重复定位一致，适合实训课程中反复拆装演示。

　　运动设计上，各关节轴线按照串联机器人常见的偏置与正交关系布置：底座轴线垂直于安装面，大臂关节轴线水平，小臂关节与大臂关节平行，腕部则通过相交轴线实现末端姿态翻转。这样的布局使机械臂在前方扇形工作区内拥有较顺畅的可达性，臂体完全伸展时能够覆盖桌面级上下料范围，折叠收回时又能避开周边护栏和料盘。建模过程中需要重点核对相邻臂体在极限俯仰角下的干涉情况，尤其是大臂后侧与腰座护罩、小臂下侧与大臂关节端盖、腕部线缆与小臂壳体之间的最小间隙；这些位置在静态装配时看似余量充足，但在多轴联动到极限姿态时容易发生挤压。

　　走线方式采用臂体内置通道思路，关节附近预留弧形过线空间，使动力线、编码器线和末端气管能够沿臂体内部进入腕部，外部仅在关节转折处看到少量防护段。这样处理既减少生产线现场线缆勾挂工件的风险，也让教学模型能够清楚展示工业机器人内部走线的工程原则。末端工具区没有做成封闭死结构，而是保留接口延长段，方便后续在三维环境中替换不同执行器，并据此校核负载重心偏移对腕部扭矩的影响。

　　外形比例上，整机属于桌面轻载级别，底座直径明显大于腕部截面，形成下重上轻的稳定布局；臂体截面从底座到末端逐步缩小，符合载荷递减的设计逻辑。安装边界方面，底座周围需要预留维护空间，后侧应留出腰座回转和大臂后仰余量，前方工作区则要结合臂展布置传送带、料盘或模拟机床工位。对于结构设计人员，该模型可用于讲解关节串联构型、轴承座选型、防护罩拆分、末端接口设计和运动干涉检查；对于自动化集成人员，也可作为工作站布局验证对象，用来评估机械臂在狭小工位中的可达姿态、安全距离和末端工具更换方式。
