UGV救援用六自由度多关节机械臂

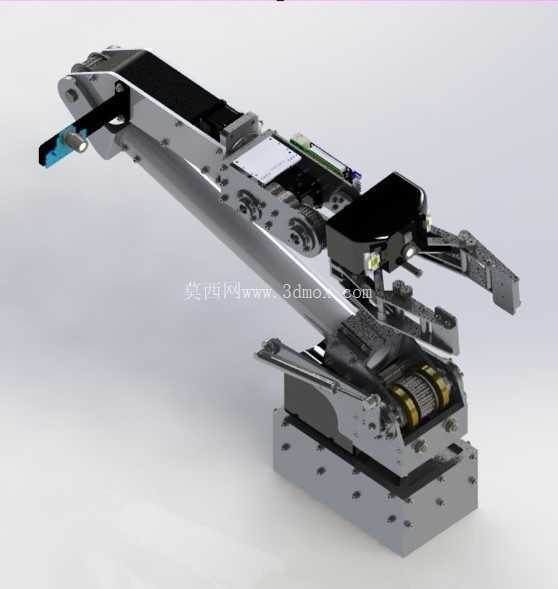

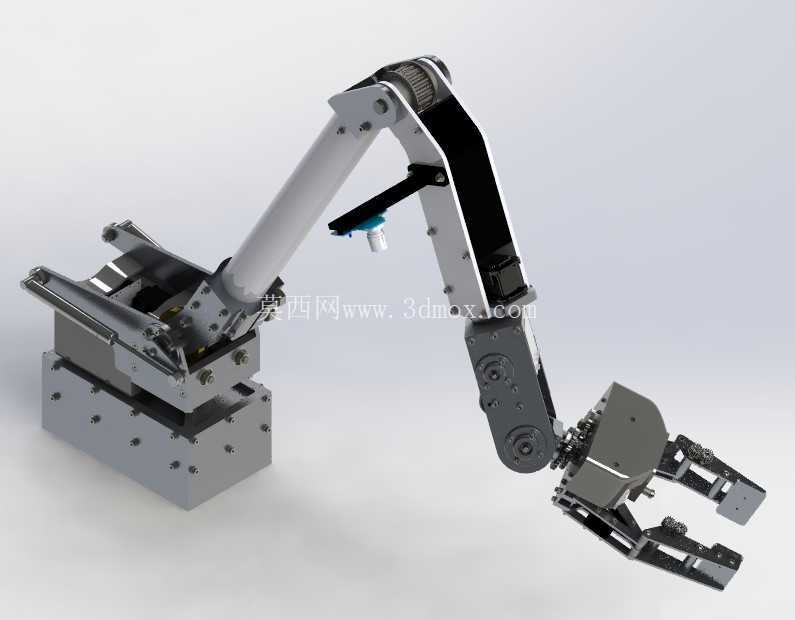

　　这套多关节操作臂面向无人地面车辆搭载场景开发，核心适配灾害救援、废墟侦察、危险品处置等非结构化任务环境，整套结构从车载安装边界出发完成布局，底座采用矩形加厚安装板设计，板面上预留阵列分布的沉头固定孔，可直接通过螺栓锁紧在UGV顶部载荷平台或者前置伸缩滑台上，安装面平面度按车载振动工况控制，底座轮廓长宽控制在紧凑范围内，不会过度侵占无人车自身的行走越隙空间，臂体全伸展状态下的作业覆盖半径围绕中近距离操作需求设定，收拢后臂杆可折叠贴靠在车体上方，满足狭窄废墟通道穿行时的外形限界要求。

　　从实际作业用途来看，该臂不需要承担工业产线那种大负载高速搬运任务，而是侧重在复杂地形下完成精细操作：比如救援现场拨开坍塌建筑表面的碎块、抓取位移传感器送入缝隙、拧动阀门手轮、牵引轻型绳索、夹持破拆工具辅助作业，因此结构设计上没有盲目追求大负载，而是把关节布局的灵活性放在首位。整套臂一共配置六个独立旋转自由度，从底座往上依次实现腰座回转、大臂俯仰、小臂俯仰、腕部回转、腕部摆动以及末端夹爪的开合动作，各个关节的排布避开了运动死区，当臂体伸展到不同姿态时，相邻连杆之间预留了足够的摆动间隙，不会出现结构干涉卡死的问题。

　　驱动部分的设计完全贴合移动设备的能耗特点，关节内部集成伺服驱动单元与传动组件，大臂、小臂这类需要承受较大弯矩的关节采用紧凑的减速传动结构，把电机输出的高转速低扭矩转化为关节端的低转速大输出力矩，传动件全部内嵌在连杆腔体内部，外部没有裸露的同步带或者凸出的电机壳体，一方面减少废墟中尖锐构件勾挂线缆的风险，另一方面也能阻挡现场粉尘、喷淋水直接侵入传动副。臂杆主体采用轻量化的钣金折弯与机加件组合结构，连杆截面做了变厚度设计，靠近底座的受力段壁厚更大，往末端延伸的区段逐步减薄，在保证整体刚性、控制臂端下垂量的前提下，尽可能降低运动部件的总重量，减少无人车平台的载荷负担。

　　末端执行器采用双指对动夹爪结构，指面加工出防滑齿纹，夹持不同形状物件时都能获得足够摩擦力，夹爪的开合行程覆盖从小直径杆件到块状工具的夹持范围，指端还预留了扩展孔位，可以根据任务需求快速更换吸盘、破拆钩、摄像头支架等不同末端工具。腕部位置专门预留了检测元件安装位，可配套装视觉相机或者距离传感器，在操作人员远程遥操作时反馈末端位姿，弥补无人车在遮挡环境下的视野盲区。

　　走线方式上所有动力线、信号线都沿着连杆内侧的走线槽布置，关节转动位置采用绕线预留设计，反复回转过程中线缆不会被拉扯磨损，外部仅在臂杆侧面露出少量加固的航插接头，方便整车装配时快速接线。整套结构的运动包络在三维布局阶段就做了全姿态校验，底座安装孔的位置、臂体收拢后的总高度、各关节极限角度下的外轮廓都和常见中小型UGV载荷平台的安装尺寸匹配，既可以作为救援机器人的标配操作臂，也能改装用到排爆巡检、厂区高危区域值守等移动作业场景，结构拆分逻辑清晰，各个关节模组都可独立拆装维护，现场更换故障部件时不需要整体拆解臂体，适配野外任务的快速维修需求。
