工业设备铝合金万向调节铰链结构

　　这套铰接结构主要面向工业设备中需要反复开合、角度补偿和多方向对位的连接部位，常见于箱体检修门、设备防护盖板、轻型操作台翻板、输送线侧护罩以及小型工装夹具的活动连接段。和普通单轴合页不同，它在常规转动之外保留了一定的万向调整能力，能够吸收安装面不平行、门框焊接变形、钣金件折弯误差带来的错位，避免门体在长期开关中出现别劲、异响或螺钉松动。

　　从实际装配角度看，铰链本体采用铝合金材质，优势在于自重轻、耐腐蚀、切削加工余量小，适合设备外观件和频繁人工操作的部位。主体受力路径围绕铰接销轴展开，两片连接耳分别对应固定侧与活动侧，安装孔位按标准间距布置，既可以通过螺栓固定在铝型材框架上，也能适配钣金折弯板或机加工安装板。设计时需要重点校核孔边距、耳板厚度和销轴配合长度：孔边距过小会在反复受拉时压溃铝材，耳板过薄则会在门体偏载时产生张开变形；销轴与孔之间采用间隙配合，保证转动灵活，同时控制径向旷量，避免门体关闭后出现明显晃动。

　　万向调节的核心并不在于无限制自由转动，而是在主旋转轴附近通过配合面、连接座或铰接间隙补偿小角度偏差。现场使用中，设备框架往往存在毫米级误差，若采用刚性合页，门体与密封条之间容易局部压紧、局部离缝；该结构可在安装时先松开支座螺钉，将门体调整到与密封面均匀贴合的位置，再锁紧固定，从而降低对钣金和焊接精度的依赖。对于需要经常开启的检修面，这种补偿能力还能减少密封条的不均匀磨损，延长防护门整体维护周期。

　　外形尺寸方面，模型按紧凑型工业铰链比例建立，整体轮廓适合轻型到中等载荷的门板、盖板和支架连接。安装边界需要预留销轴转动空间，避免门体开启时与框架立柱、管路或线缆桥架干涉；在三维布局中，应把铰链作为运动副检查，而不是单纯按静态零件摆放。开合过程中，活动侧绕销轴扫掠出的区域要与固定侧保持安全距离，尤其在门体内侧布置气管、电缆或传感器时，需确认最小折弯半径和拉伸余量。若用于垂直门板，建议结合门重选择两点或多点铰接，并让重心尽量靠近转轴，降低操作力和悬臂弯矩。

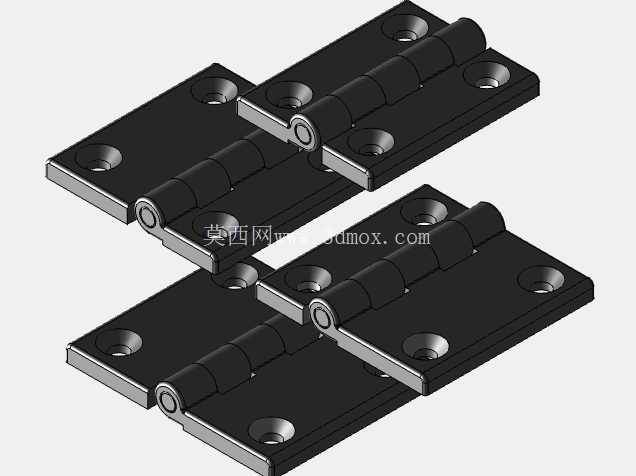

　　建模思路上，结构被拆分为固定座、活动臂、销轴、锁紧件和安装接触面等若干实体，便于在装配环境中检查干涉关系，也方便后续根据不同板厚调整安装孔位置。铝合金件的边角做了过渡处理，既减少应力集中，也避免设备维护时锐边划伤。销轴端部的限位结构用于防止轴向窜动，连接耳处则通过足够的搭接宽度保证侧向稳定。对于需要表面处理的批次件，可在模型基础上补充阳极氧化或喷涂层厚，配合孔按加工公差预留修正量。

　　在选型应用时，不能只关注外观尺寸，还要结合门体重量、开启频率、冲击载荷和环境条件判断。铝合金铰链适合常规工业环境和轻型防护结构，若用于重载铸铁门、高温区域或强腐蚀工况，则应重新评估材料、销轴硬度及润滑方式。对结构设计人员来说，该模型的价值在于提供了可直接参考的铰接空间关系：安装面如何贴合、转轴如何布置、调节余量放在哪里、门体开启后如何避让周边部件，都能在三维环境中提前验证，从而减少样机阶段的返工。
