二十三米豪华飞桥游艇外观结构设计

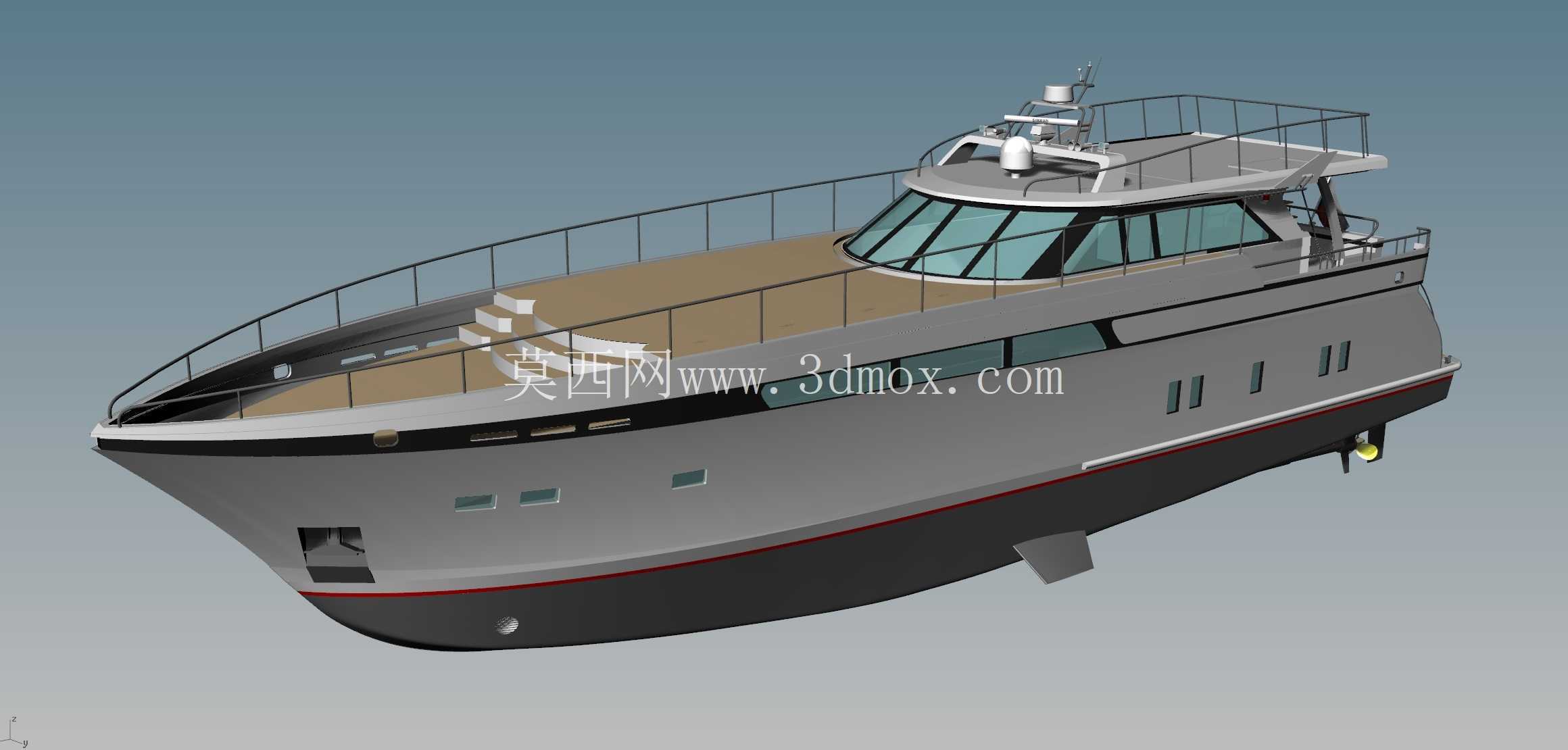

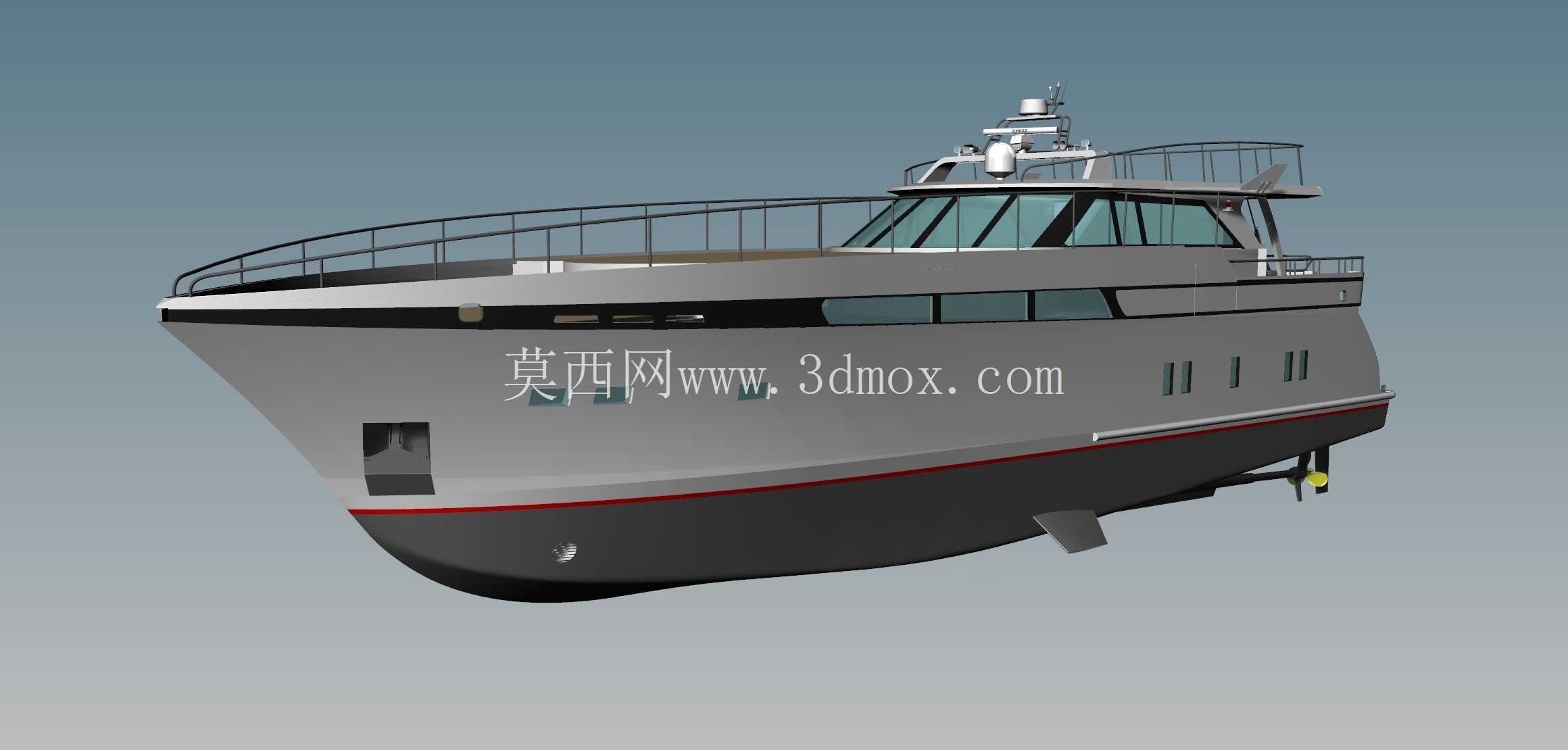

　　这套二十三米级飞桥游艇的三维结构方案，面向近海休闲巡航、商务接待与短途水上出行场景展开，整体围绕中型游艇的实际使用边界完成外形与功能布局的梳理。船体采用排水型与半滑行特征结合的线型设计，主船体水线以下部分设置前倾首柱、深V型底升角与分段舭部折角，在中等海况下航行时可有效降低砰击载荷，同时兼顾中高速巡航时的滑行效率；船底沿纵向布置连续龙骨与两侧稳定鳍，尾部预留推进器安装位与舵系空间，能够适配常规舷内机传动或喷水推进方案的选型校核。

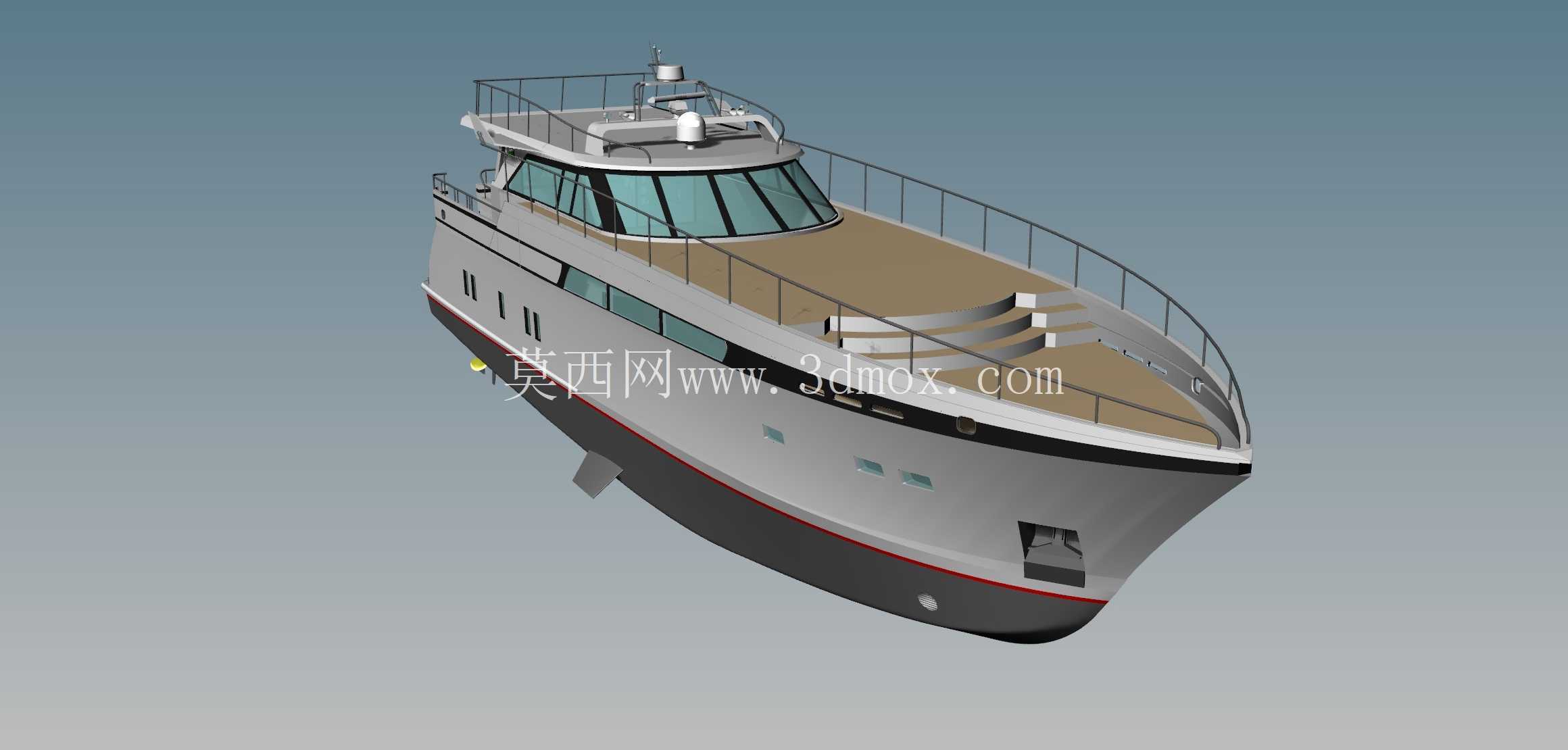

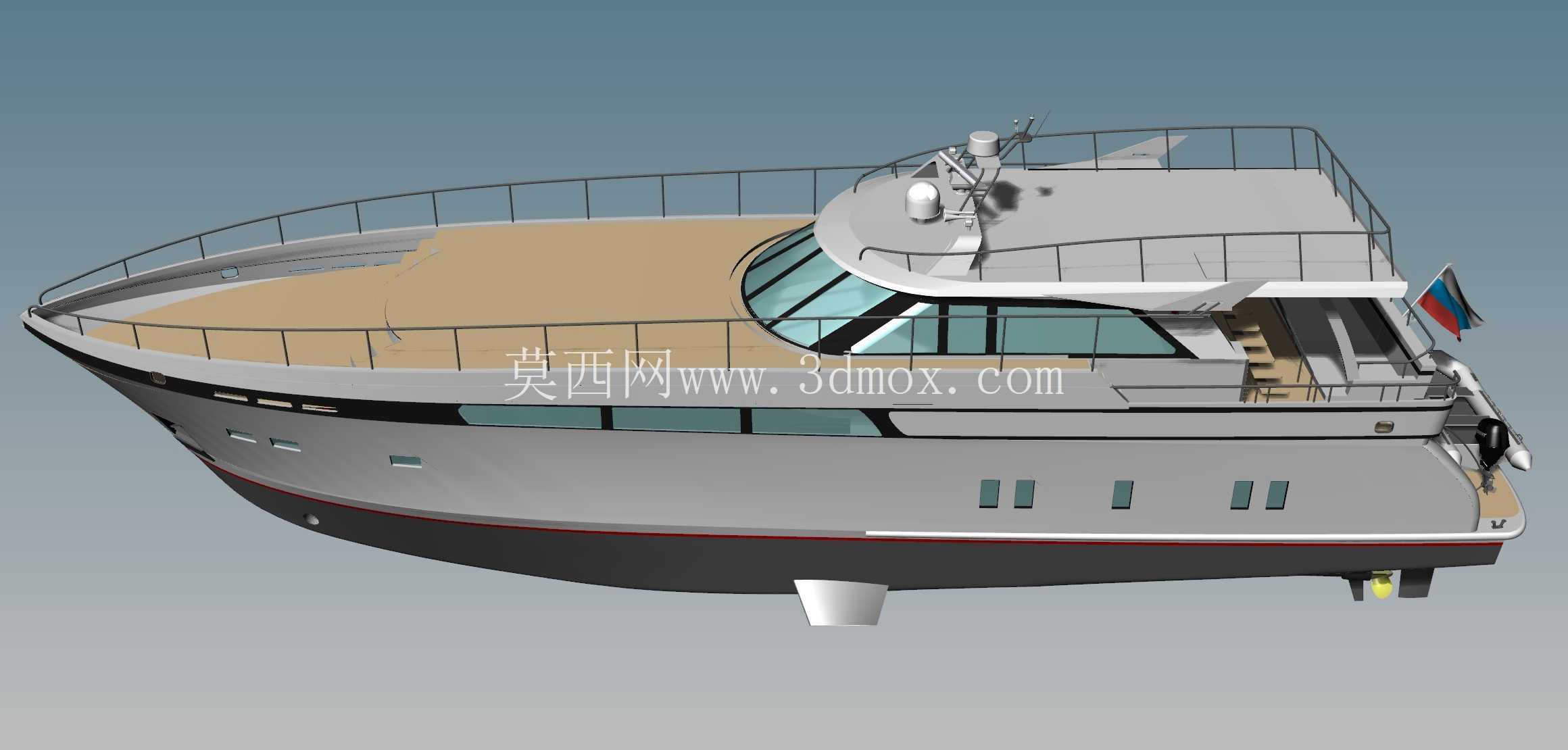

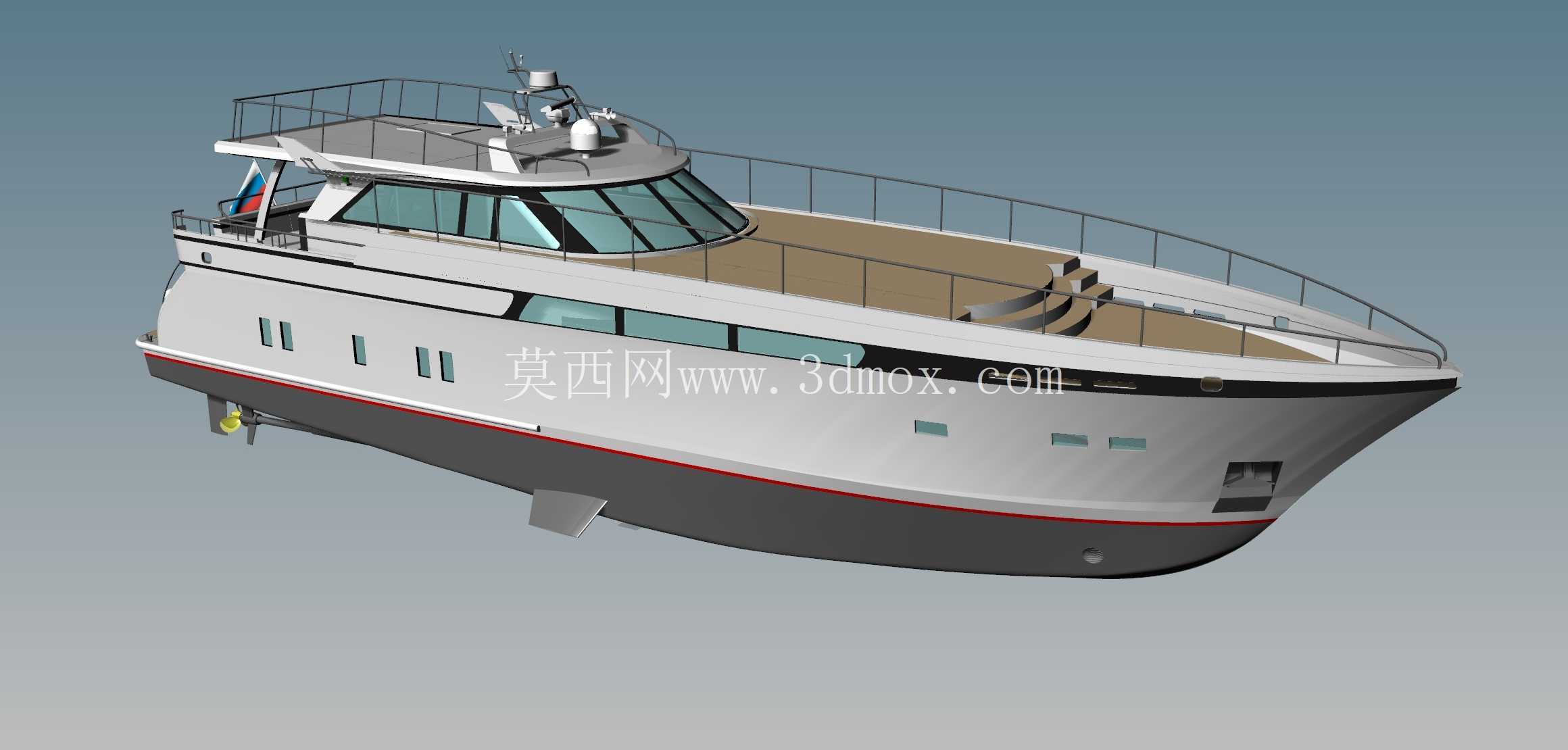

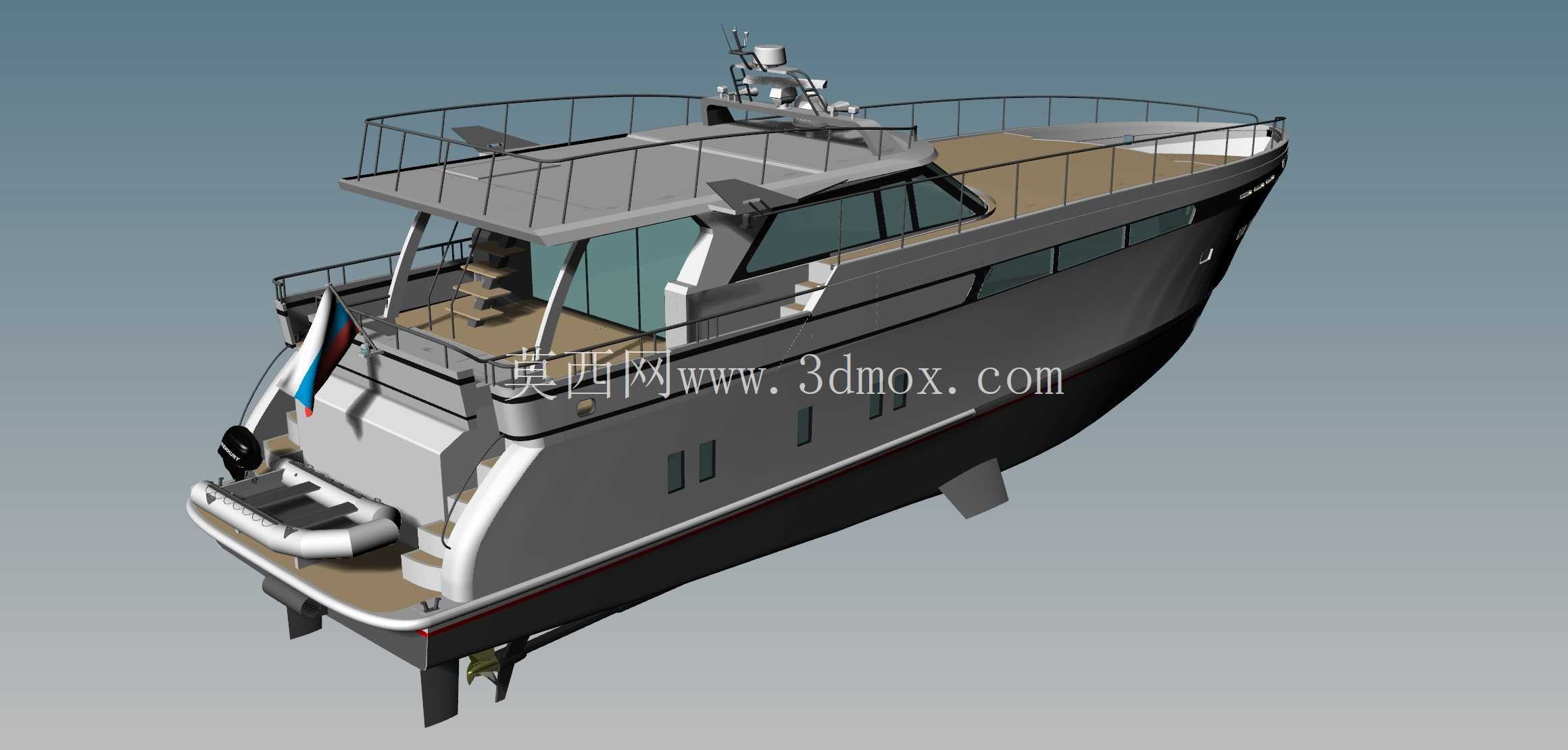

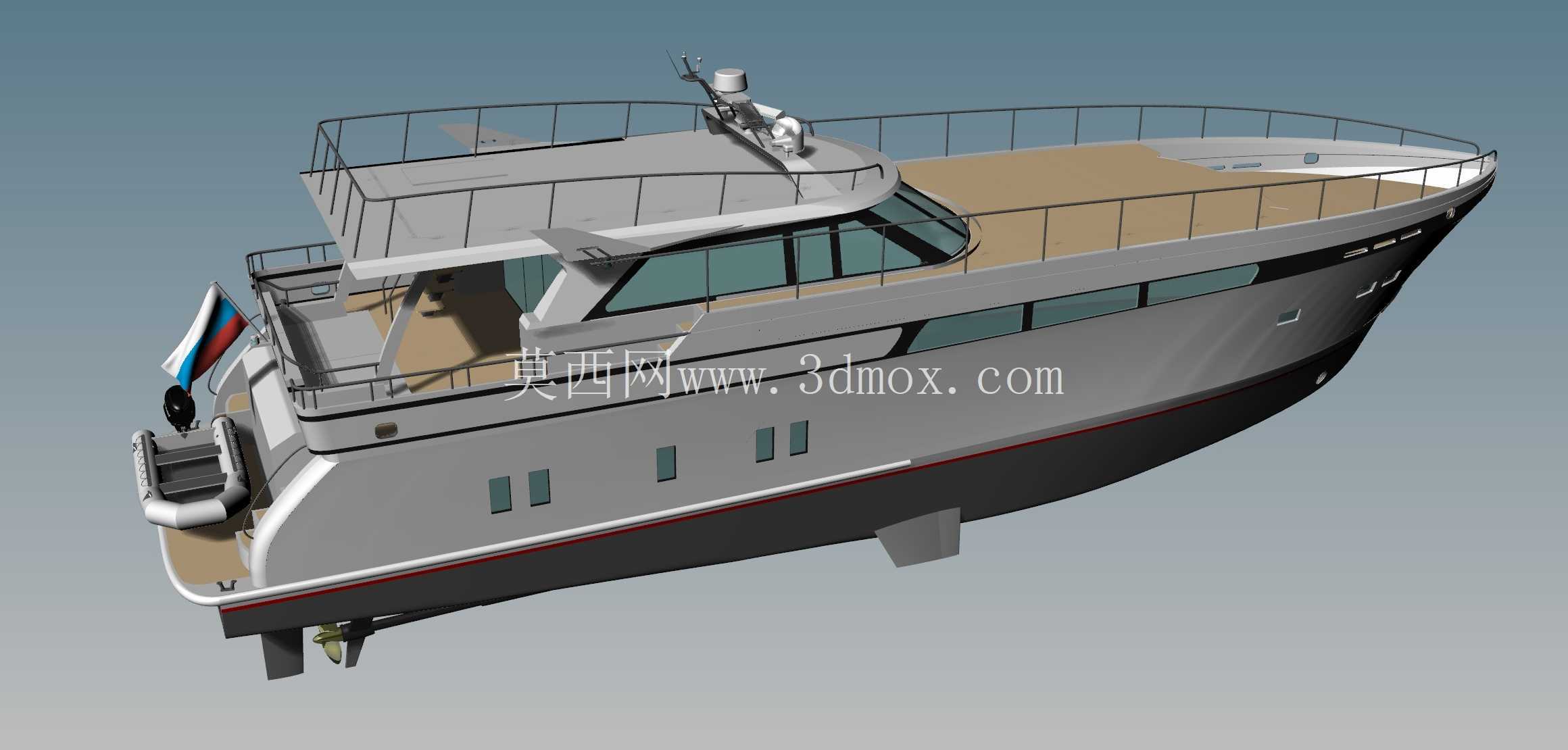

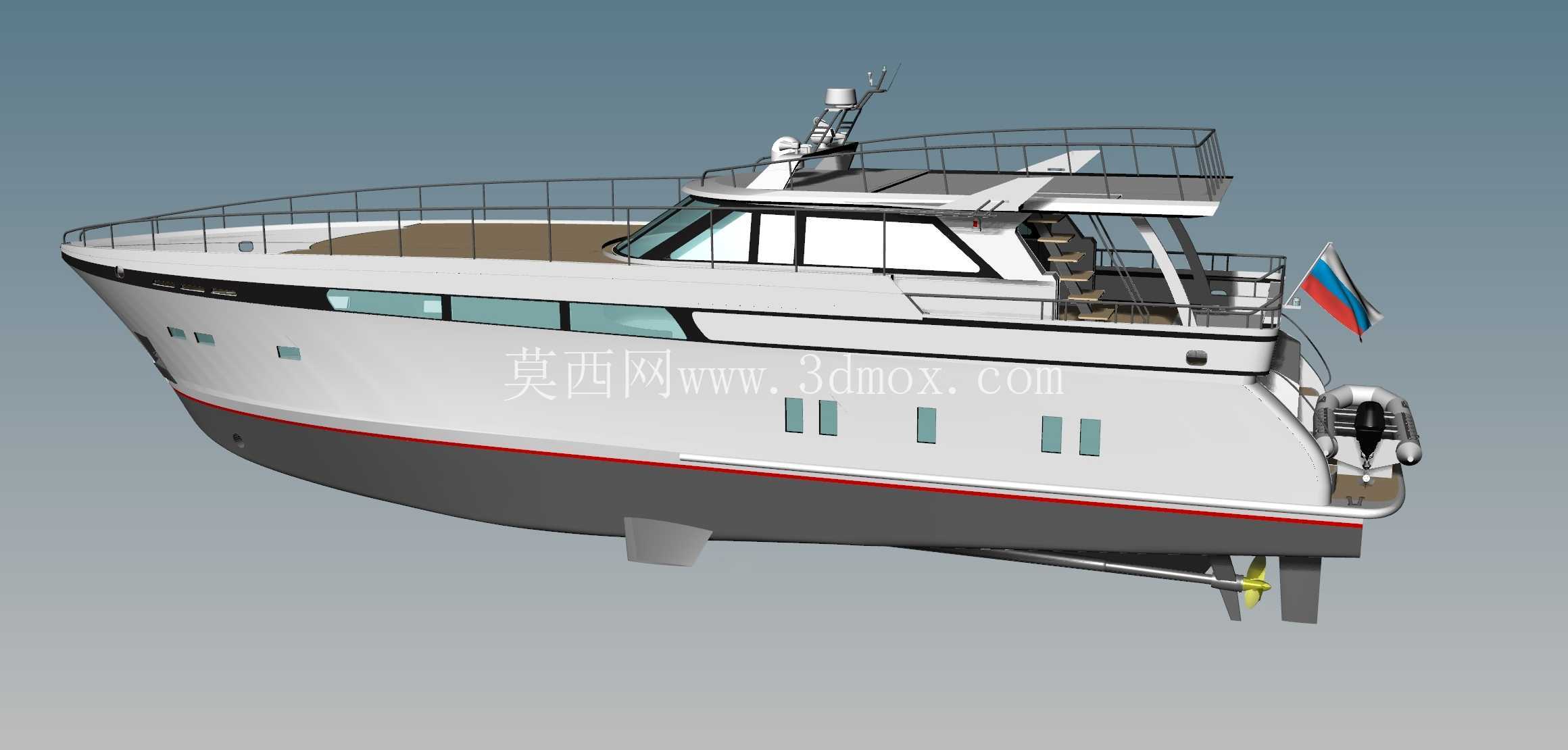

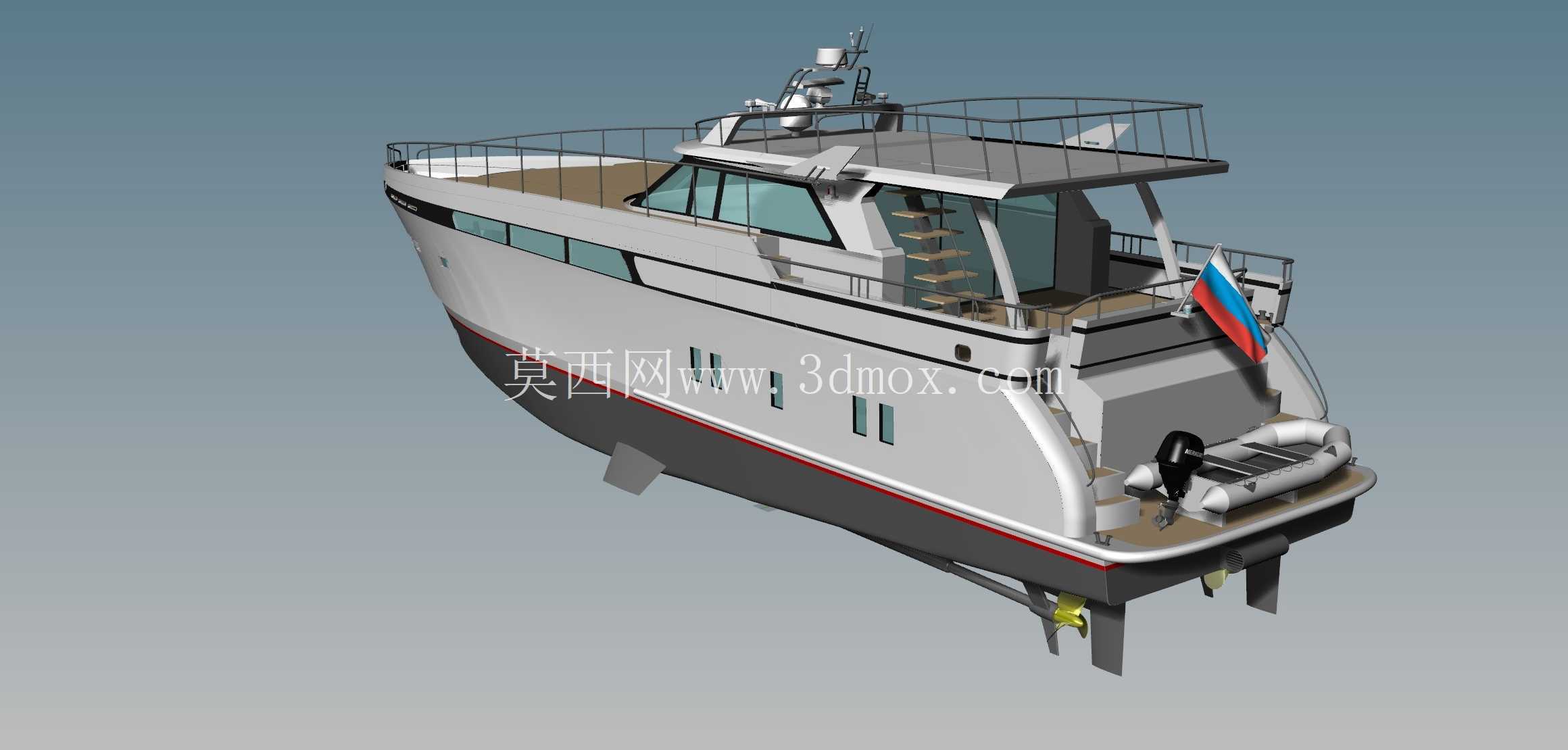

　　上层建筑采用主甲板加飞桥甲板的双层布局，主甲板前部设置大面积倾斜挡风玻璃，侧窗沿舱室连续排布，既保证驾驶视野无遮挡，也为下层客舱提供自然采光。飞桥甲板位于主舱室顶部，周边配置安全护栏，前端预留导航雷达、卫星天线、航行灯与通讯设备的安装基座，中部可布置露天驾驶位与休闲区域，后部空间兼顾救生设备存放与人员活动。船体侧面通过多条水平折线分割视觉层次，舷侧下部设置红色装饰水线，船尾区域预留登船平台、泳梯收纳位和系泊点，满足靠泊、登乘与水上活动的实际需求。

　　从结构建模角度看，该方案重点处理了船体外壳、上层建筑、窗框分块、护栏、甲板开口与尾部附件之间的装配关系。船体外壳需要保证曲面连续性，尤其是首柱向船底过渡、舷侧折角与船尾封板交接位置，若曲面曲率突变，会直接影响后续外板加工、模具制作和航行阻力表现。上层建筑的窗框采用独立分件表达，玻璃区域与金属框架边界清晰，便于在深化设计中进一步拆分窗框密封件、内饰压板和玻璃安装间隙。飞桥护栏按照连续栏杆与立柱组合方式建模，立柱间距、扶手高度和根部连接座均参考船舶甲板防护设施的常规布置逻辑，避免仅作外观表现而忽略安装可行性。

　　在尺寸边界方面，二十三米长度对应的游艇属于中型休闲船舶范畴，建模时需同步控制船宽、型深、吃水与上层建筑高度之间的比例关系。船体宽度需保证主甲板舱室布置和初稳性要求，型深则影响下层舱室净高、油箱水箱布置以及干舷高度；吃水区域要明确螺旋桨、舵叶、尾轴或喷水推进装置的最低位置，防止靠泊浅水区时发生底部碰撞。上层建筑高度不能只追求视觉挺拔，还要考虑风压面积、重心高度和桥梁通航限制，因此飞桥设备、顶棚支架与桅杆附件均应按轻量化布置思路表达。

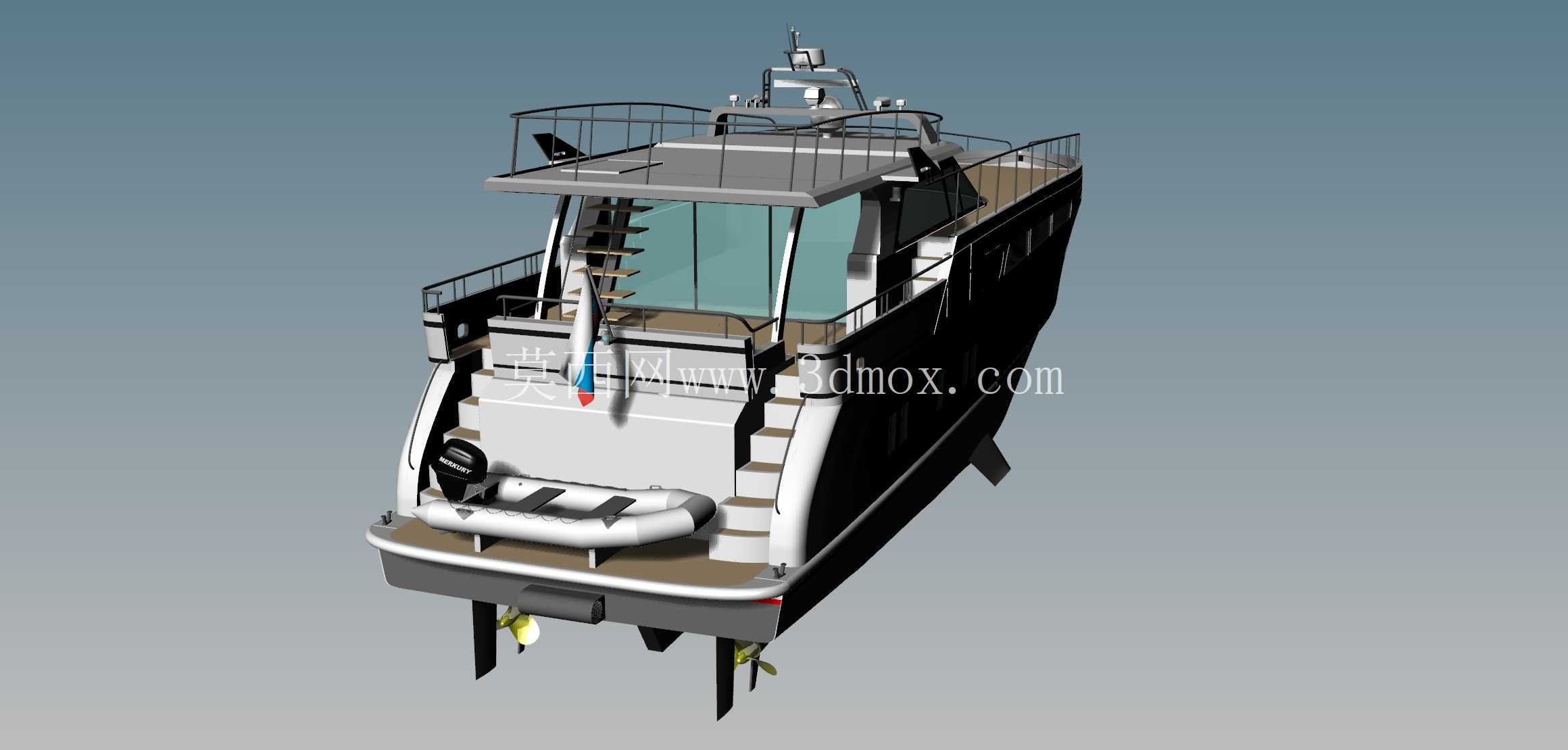

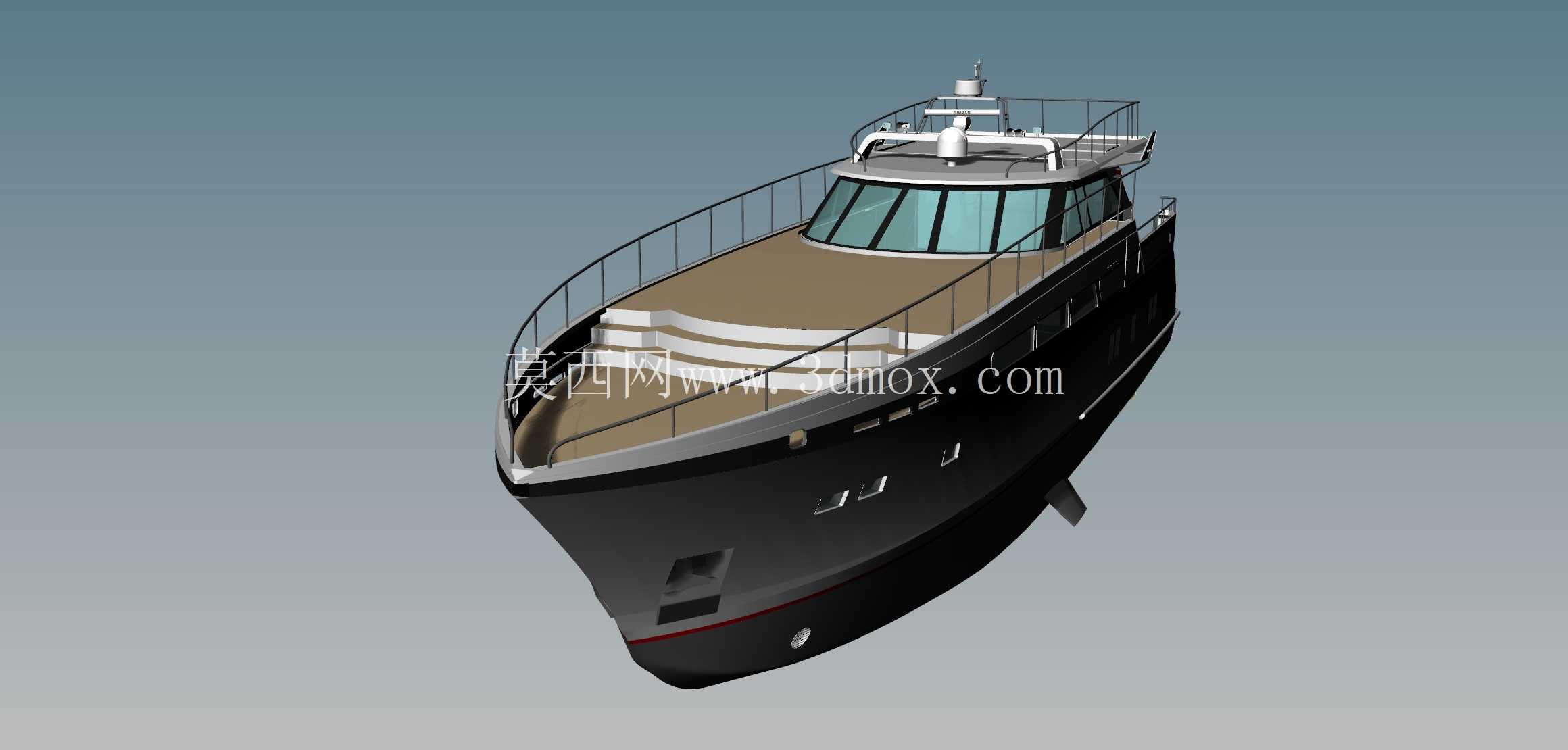

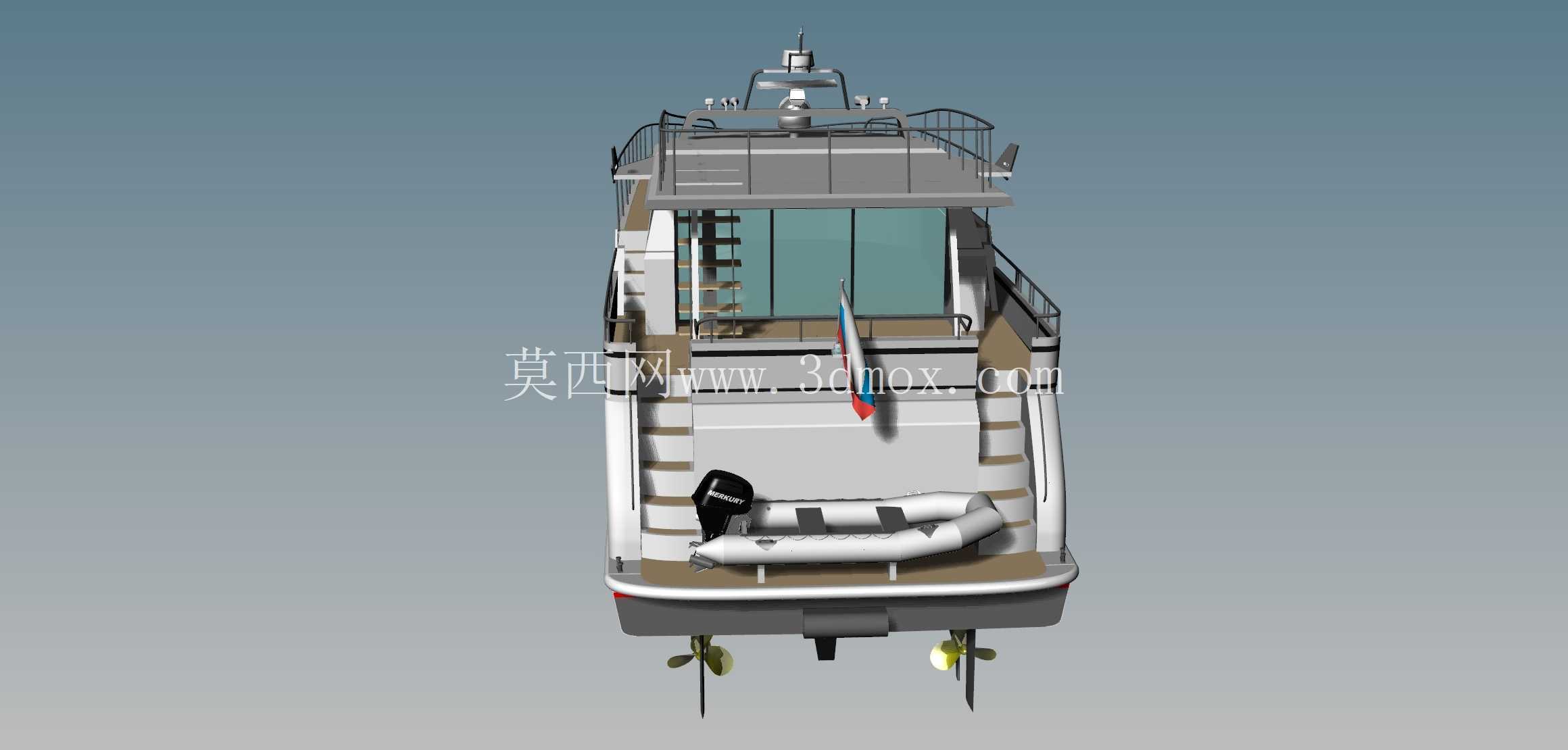

　　实际使用中，这类游艇通常承担近岸观光、家庭巡航、客户接待和短时驻泊等任务。主甲板舱室内部可延伸布置驾驶区、沙龙区、厨房与卫生单元，下层甲板可设置卧舱和储物空间；三维模型虽然以外形展示为主，但舱室窗户、甲板开口和楼梯通道的位置已经为后续内装划分提供了基础。船首区域预留锚机、锚链筒和系缆桩位置，船舷两侧设置连续栏杆与导缆孔，尾部甲板可对接码头缆绳，并方便布置橡皮艇收放架或水上运动器材。

　　设计思路上，该方案没有采用夸张的竞速艇造型，而是通过稳重的船体比例、连续舷侧折线和较高的飞桥布局体现豪华巡航艇的定位。船体上半部分以浅色调为主，下部采用深色船底形成视觉压低效果，有利于突出长船体的稳定感。细节层面，雷达架、桅杆、航行灯、舷窗、舱门分界线、尾部护舷和船底附件均有明确建模表达，能够用于外观评审、方案展示、船舶教学以及结构布局讨论。对于从事船舶三维设计的人员来说，该模型可作为中型游艇线型、上层建筑分层、甲板设备布置和外装件安装边界的参考样例，后续可在此基础上继续深化船体内部骨架、舱室分隔、管路电气路径和推进系统安装结构。
