ESP32-WROVER-B核心NodeMCU开发板

　　做物联网终端、小型测控装置的结构工程师，几乎绕不开这类长条形WiFi蓝牙开发板的空间校核。这块板以ESP32-WROVER-B模组为核心，板型沿用NodeMCU-32常见的双排直插布局，在整机堆叠时最需要先确认板边、排针高度与外接接口的干涉关系。

　　从实际装机来看，这类板子常被塞进环境采集节点、小型实验台控制器、智能小家电原型、教学实验箱以及产线临时测试工装里。它不是最终量产板，而是用来快速验证传感器接入、无线通信、电机驱动和云端联调的硬件载体；结构设计阶段把它的外形、接口和固定边界建准，后续外壳开孔、内部立柱、线束走向都能少走很多返工路。

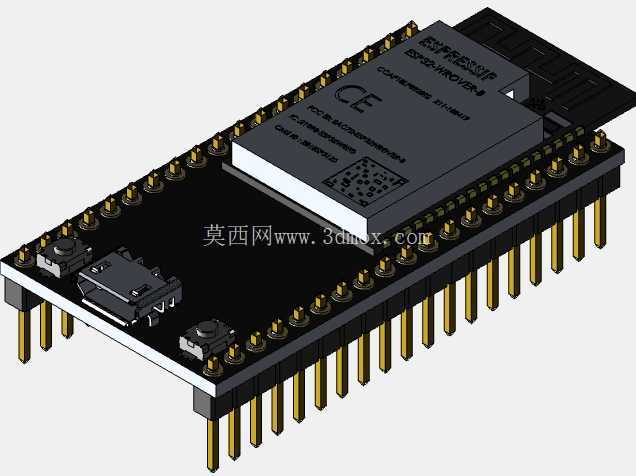

　　板卡最显眼的是中部偏上的金属屏蔽模组，ESP32-WROVER-B把主控、射频、晶振、存储和相关外围集中封装在屏蔽罩下方，既降低外界电磁干扰，也让板面布局更紧凑。模组顶面保留了丝印与二维码区域，三维表达时需要把屏蔽罩的阶梯厚度、侧边过渡和顶部标识位置体现出来，否则在整机剖视图里容易丢失装配层次。

　　两侧双排排针是结构干涉检查的重点。引脚沿板长边分布，针脚向下伸出，适合直接插在面包板、底板或专用载板上。建模时不能只画板面本体，还要把排针塑胶座、金属圆针的间距、伸出长度和端部倒角做出来；因为外壳底部、支撑柱、线束插头往往就在这一高度范围内。若设备采用卧式安装，排针末端与壳体底面之间要预留绝缘距离；若采用竖直插接，载板厚度、焊接高度和上方线束弯折半径都要同步校核。

　　板端一侧布置了Micro USB接口，用于供电、程序下载和串口通信。接口位置决定了外壳侧壁开孔的中心线，也影响USB插头插入后的握持空间。实际结构布置中，插头外壳会超出板边一段距离，不能只按插座本体尺寸留孔。USB旁边和板边区域还分布有复位按键、用户按键以及小型贴片元件，按键高度虽然不高，但在薄壳设备里可能与面板内侧发生碰撞，需要在按键顶面与壳壁之间保留按压行程和防误触间隙。

　　板面左侧能看到多颗贴片阻容、二极管、稳压及电源相关器件，它们围绕模组和接口形成最小系统。黑色PCB基板上，金色焊盘与排针形成明显色彩区分，三维建模时可通过材质差异表现基板、金属针、屏蔽罩、塑胶按键和接口壳的层次。对于设备热布局而言，WiFi发射、电源转换和外接负载都会带来局部温升，虽然开发板功率不大，但在密闭外壳中仍应避免把发热区域紧贴厚壁或无线性能敏感结构。

　　安装边界方面，长条形板卡适合沿设备长度方向布置，四角可根据原型需要设置支撑柱或螺孔区域。若外壳采用螺钉固定，要避开板底焊点、排针塑胶座和背面元件；若采用导轨、卡槽或扎带固定，则要保证板边有足够承托面，防止USB插拔时整板受力晃动。天线相关区域位于模组及板端附近，外壳设计时不宜在射频方向布置连续金属件，线束也应尽量避开屏蔽罩上方，以免影响无线信号。

　　从设计思路看，这块板把调试常用接口、按键和引脚全部引出，优先服务于快速开发而不是极限压缩体积。它的外形比例狭长，宽度方向适合标准面包板，长度方向容纳模组、USB和双排引脚；在三维装配里，可以把它作为一个完整子装配体处理，再与传感器板、电池、端子台、外壳面板进行联动检查。

　　对于选型人员，需要关注的不只是芯片能力，还包括排针占用的垂直空间、USB接口朝向、按键位置、模组屏蔽罩高度以及外接模块的接线方向。把这些实体关系在模型中还原后，设备内部堆叠会更接近真实装配：底板插接不会被壳体挡住，线束插头有插拔角度，按键能对准面板开孔，模组上方也保留了无线信号和检修空间。这样的开发板模型用于教学演示、结构评审和原型外壳设计，都能提供比较直接的工程参考。
