华硕ProArtRTX4060独立显卡逆向结构

　　该三维结构围绕桌面级独立显卡的整机外观与装机边界展开，重点还原三风扇ProArt版本在机箱内部的空间占用、挡板接口位置、供电接口方位以及散热器外轮廓。对于从事台式机结构设计、小型机箱开发、水冷改装、工作站整机布置的工程师而言，显卡往往不是一个孤立零件，而是决定主板PCIe区域布局、硬盘位避让、风扇风道走向和电源走线空间的关键部件。模型在外观尺寸、PCIe扩展挡板尺寸、PSU供电接口定位等方面进行了逆向校核，能够直接用于整机装配阶段的干涉检查与空间预留。

　　从实际使用场景看，这类显卡主要面向内容创作、三维设计、视频剪辑、渲染预览、轻量级GPU计算和高分辨率桌面显示输出。ProArt产品线偏向创作工作站，外观语言相对克制，黑色三风扇模组配合较长的散热器外壳，能够在塔式机箱、紧凑型ATX平台以及部分空间充裕的创意主机中使用。建模时没有只追求视觉效果，而是把装机时最容易产生冲突的部位放在前面：显卡尾部长度、插槽端面高度、挡板厚度、供电插头插拔余量、风扇下方与主板元件的间隙、显卡顶部与侧板之间的距离，都需要在装配体中明确表达。

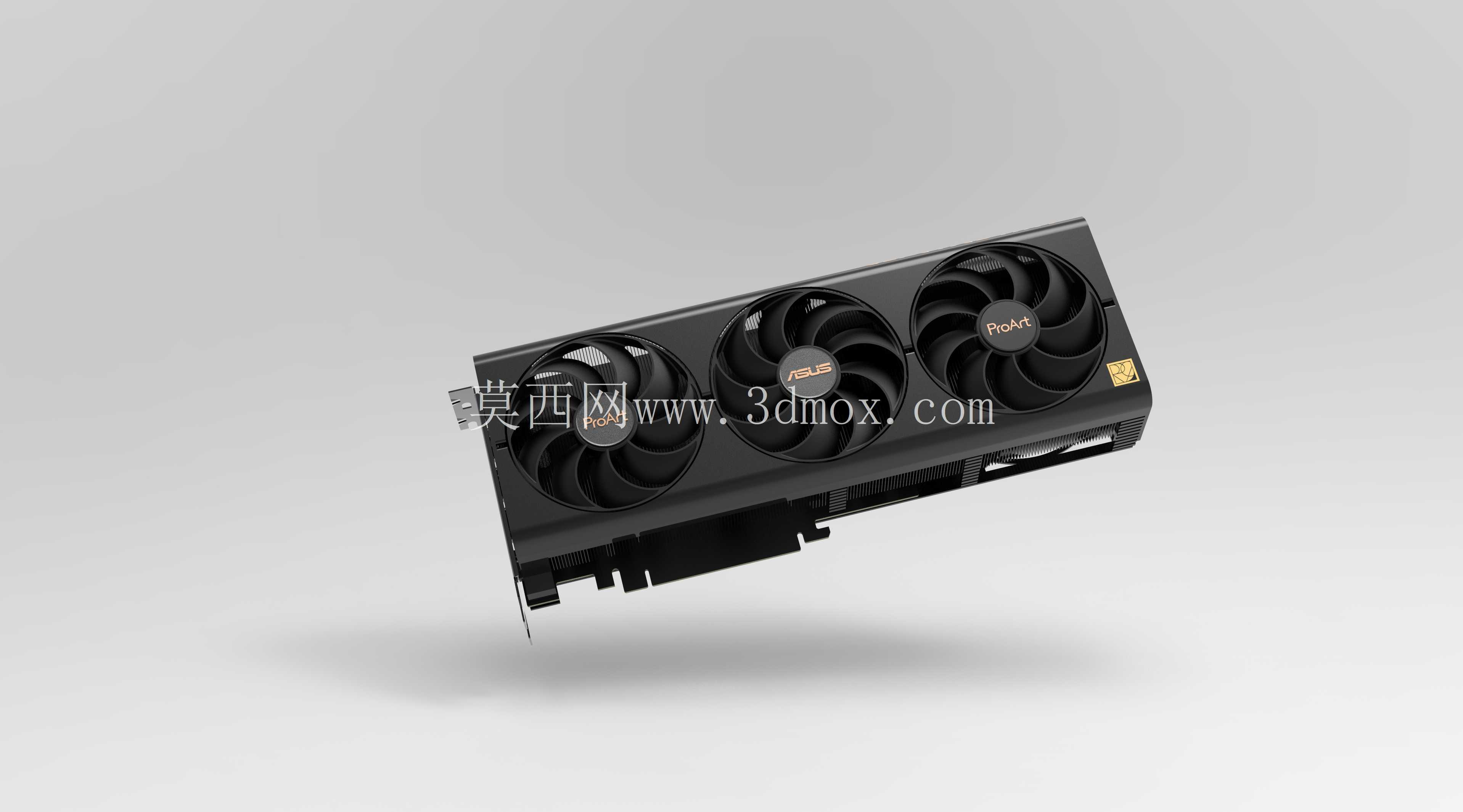

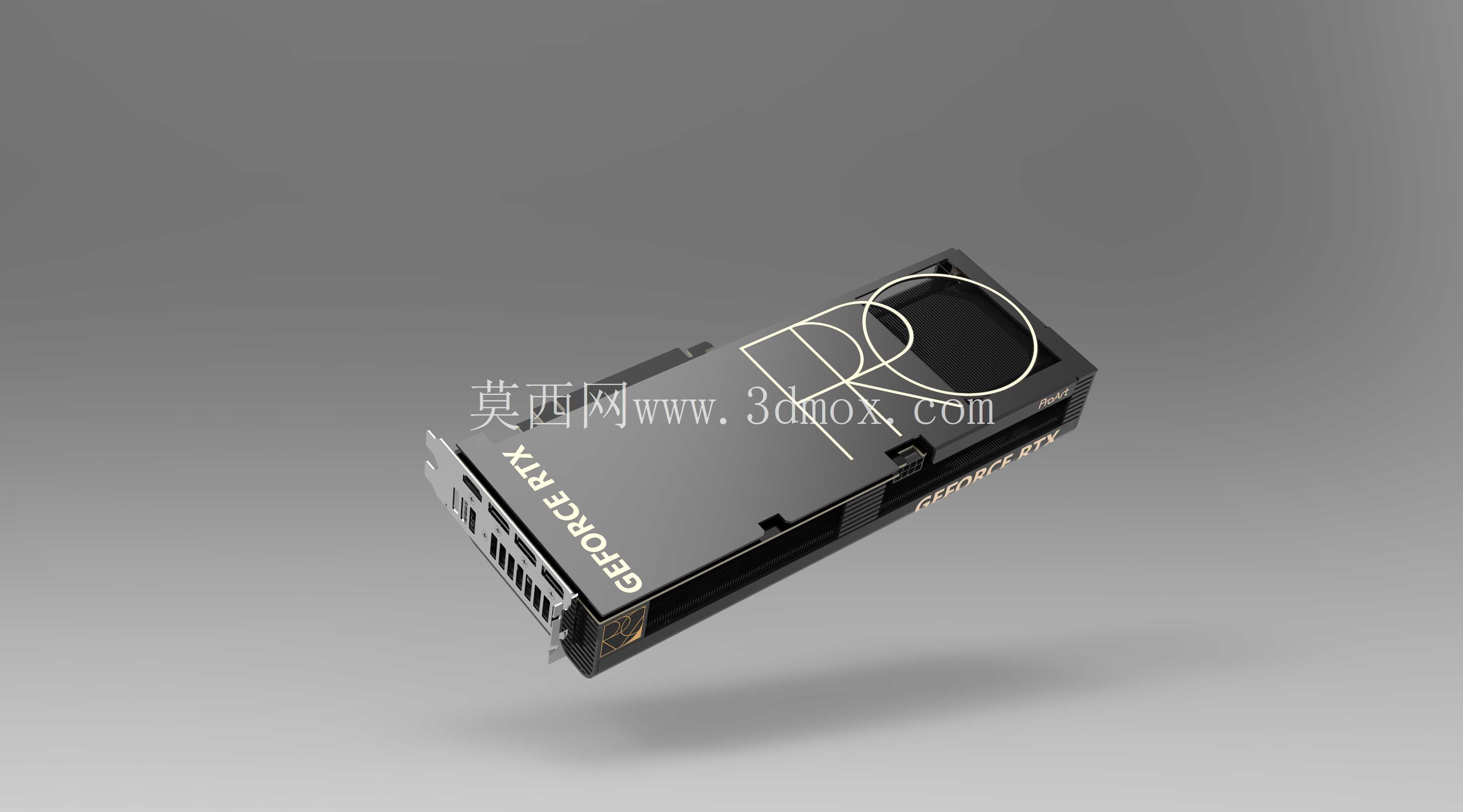

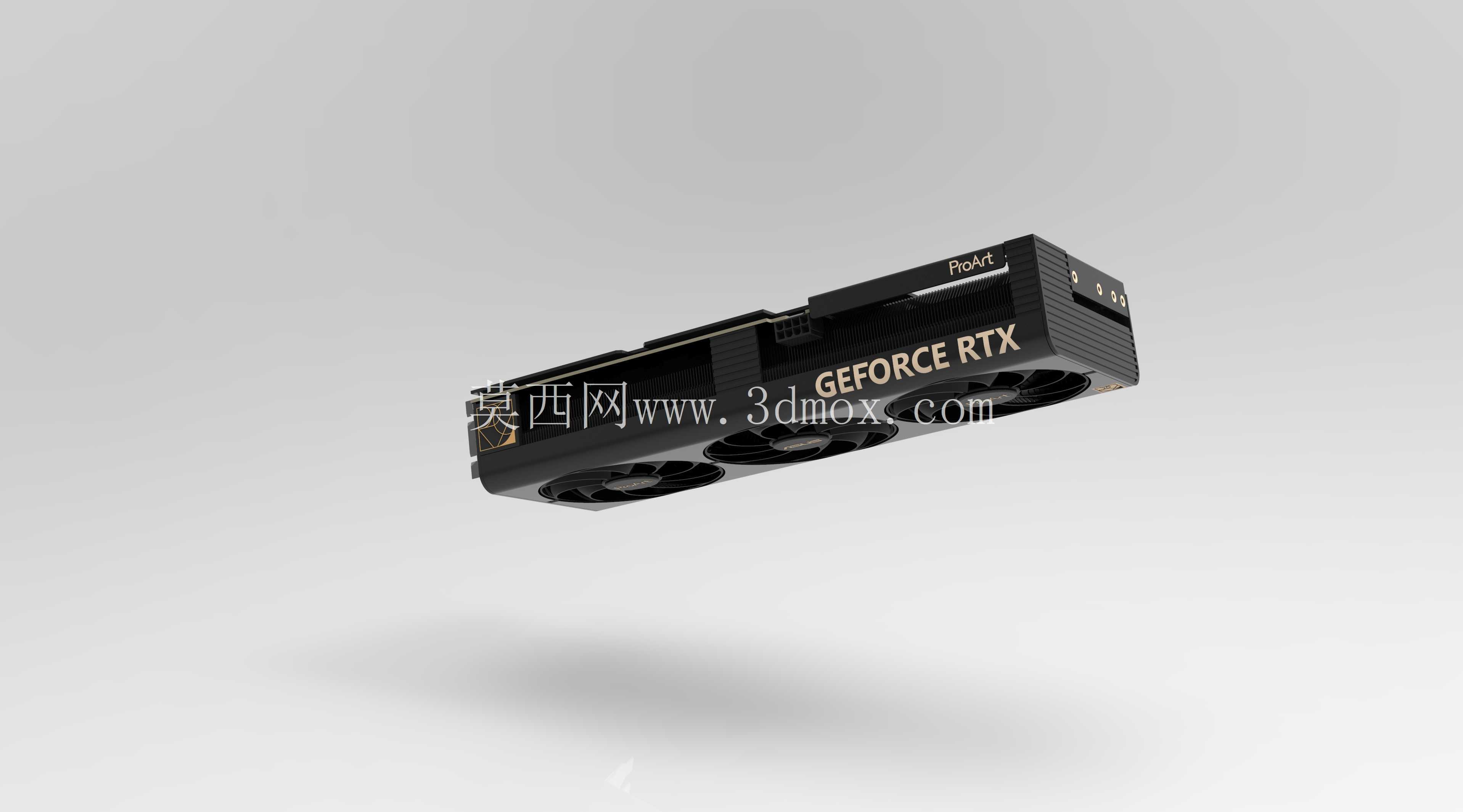

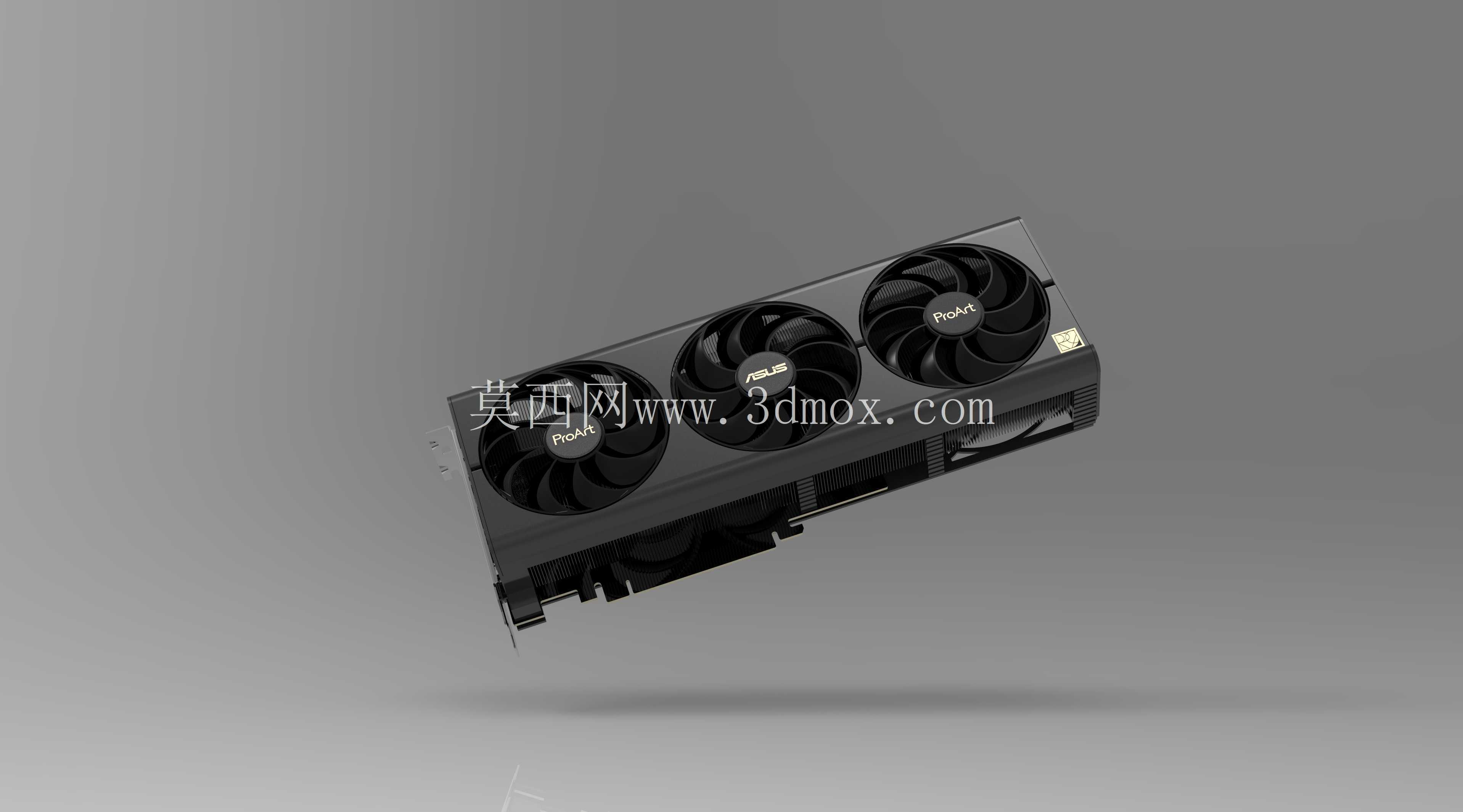

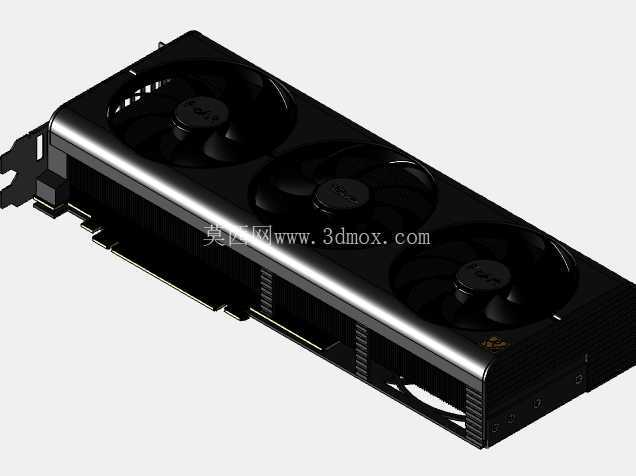

　　外形处理上，散热器外壳采用长条式封闭罩结构，三个轴流风扇沿显卡长度方向排布，风扇中心区域与品牌标识得到还原。风扇外圈、扇叶、壳体分件线、背部走线轮廓和端部装饰细节均按实物比例建立，使模型在产品展示、机箱爆炸图、装配说明书和宣传渲染中都能保持较高识别度。显卡底部PCIe金手指区域按照主板插槽方向定位，挡板处保留接口端面的安装基准，方便在整机布局中判断显示器线缆插拔方向以及与机箱IO区域的相对位置。

　　安装边界是该模型最有工程价值的部分。独立显卡插入主板PCIe x16插槽后，其长度会向前方硬盘笼、前置冷排、风扇支架延伸；高度方向会占用主板背面到机箱侧板之间的大量空间；厚度方向则可能覆盖相邻扩展槽位，并影响主板M.2散热片、内存拆装和CPU供电线走线。三风扇型号通常需要在机箱兼容清单中重点核对显卡限长、槽位厚度、供电接口位置以及侧向插头余量。若在紧凑机箱中使用，不能只看显卡本体长度，还要预留电源连接器和线缆弯曲半径，否则侧板关闭后可能压迫线材，或者使供电插头无法完全锁止。

　　散热结构方面，模型表达了外部风扇与散热器总成的整体关系，但内部鳍片密度、热管精确路径、核心底座固定孔位等细节不作为精密测绘依据。这样的处理适合外观装配和空间干涉分析，却不应直接延伸到水冷头定制、CFD热流仿真或核心压力设计。原因在于显卡散热器内部涉及GPU核心、显存颗粒、供电器件与热管、均热板之间的复杂接触关系，若外部逆向数据被误用于冷头密封圈或安装支架设计，可能产生压核偏差、显存接触不良甚至电路板受力不均等问题。

　　在设计思路上，该模型把显卡作为电子设备整机中的一个大型功能模块来处理，而不是单纯的外观摆件。前部三风扇承担冷风吸入，风流向散热鳍片传递热量，显卡挡板和机箱风道共同决定热空气排出路径；较长的PCB与散热器外壳需要通过机箱PCI挡片、尾部支架或机箱自带显卡支撑来降低悬臂受力；供电接口布置在显卡侧边或上部时，还要结合电源仓位置判断线材是否横穿风扇区域。对于工作站机箱设计人员，可以利用该模型检查前置冷排与显卡末端的安全距离，评估垂直安装支架是否会增加厚度占用，也可以在设计内部风道隔板时确认显卡进风面不被硬盘架遮挡。

　　模型还可用于电脑装机培训和结构评审。将显卡放入主板、电源、机箱、冷排、风扇组成的装配体后，可以直观看到PCIe插槽中心到挡板的基准关系、显卡下方与主板芯片组散热片的间隙、顶部供电线与侧板的距离，以及前端接口与机箱开孔的对位情况。对于需要做产品动画或安装指引的团队，该外观模型能够表现显卡从机箱外侧沿插槽方向推入、挡板螺钉固定、供电线插接的完整过程。

　　使用时应注意其适用边界：外观尺寸、扩展挡板和供电接口定位可用于装机干涉判断；散热器内部、核心固定卡位和水冷接触区域不应作为加工或仿真依据。把它放在整机数字样机中，能够帮助设计者在方案阶段提前发现长度冲突、槽位遮挡、线缆干涉和风道阻塞问题，从而减少实体装机返工。
