小型五轴联动数控加工机床结构

　　这套小型五轴数控加工设备的结构方案，面向小尺寸复杂曲面零件的精密铣削场景搭建，整体采用龙门式立柱搭配双轴回转工作台的布局形式，在紧凑的占地空间内实现五轴联动加工能力，适合实验室小批量试制、小型精密零部件多面加工、复杂异形曲面一次装夹成型的使用需求。

　　从实际加工场景来看，这类小型五轴设备常布置在院校实训车间、小型精密加工工坊、产品研发打样中心，加工对象覆盖小型钛合金结构件、铝合金航模配件、精密模具镶件、医疗器械小型异形零件等品类。区别于传统三轴加工需要多次翻面找正的工艺路线，五轴联动状态下刀具可以相对工件呈现任意空间角度，一次装夹即可完成叶轮叶片、复杂型腔、斜孔斜槽等特征的全部加工，既消除了多次装夹带来的定位误差，也大幅缩短了单件加工的辅助工时。

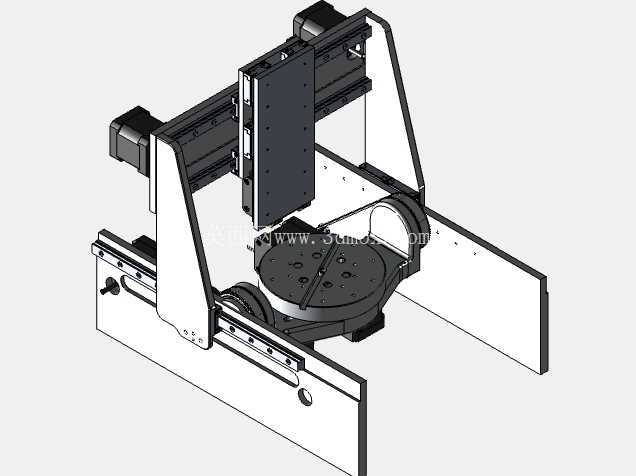

　　结构设计上，设备的X、Y、Z三个直线轴采用成熟的线性导轨搭配滚珠丝杠传动方案：X轴沿横梁横向布置，承载主轴滑座完成左右进给；Y轴沿床身纵向布置，带动回转工作台完成前后进给；Z轴沿立柱竖向布置，驱动主轴单元完成上下进刀。三个直线轴的导轨安装面均在焊接或铸造床身的一次加工基准面上成型，装配时通过刮研保证导轨平行度与直线度，进给端配套伺服电机通过联轴器直连丝杠，消除传动背隙，保证低速进给的平稳性。

　　两个旋转轴集成在工作台组件中：A轴实现工作台的俯仰摆动，C轴实现工作台的周向回转，两轴均采用大直径交叉滚子轴承支撑，承载刚性足以应对小型零件铣削时的切削冲击，回转传动端采用高精度减速器消隙，保证旋转分度的定位精度。床身两侧的立式侧板与顶部横梁组成封闭龙门框架，框架截面采用箱型筋板布局，有效抑制铣削过程中的振动，让刀具切削时的颤振幅度控制在微米级，保障加工表面的光洁度。

　　安装边界方面，整机采用紧凑型布局，底部床身的占地尺寸适配常规小型车间的工位排布，不需要额外做特殊地基加固，普通硬化车间地面即可放置调平。设备后侧预留了电气走线与拖链的安装空间，所有运动部件的线缆都通过坦克链规整收纳，往复运动时不会出现线缆拉扯干涉。主轴单元采用立式安装方式，下端面预留标准刀具刀柄接口，可适配不同规格的铣刀、钻头，加工时Z轴的行程覆盖小型零件的完整高度方向加工范围，回转工作台的台面尺寸适配通用小型工装夹具，台面上分布的标准T型槽可以快速压紧平口钳、三爪卡盘或者定制专用夹具，工件装夹的适配性很强。

　　设计过程中优先考虑了运动干涉规避：龙门框架的内侧净空尺寸经过反复校核，当工作台摆动到极限角度、主轴进给到最低位置时，主轴刀柄、夹具与床身侧壁之间仍保留足够安全间隙，五轴联动走刀时不会发生结构碰撞。两侧的伺服电机均布置在框架外侧，既方便后期维护拆装，也避免加工产生的切屑飞溅到电机壳体上，配套的防护钣金可以沿床身边缘安装，将加工区域完全封闭，阻挡切削液与切屑外溢。整体结构在保证五轴联动加工能力的前提下，把整机体积控制在小型设备范畴，兼顾了刚性、精度与空间利用率，适配小规格复杂零件的高效精密加工需求。
