DIY小型金属切削车床结构设计

项目分类:机床 发布时间:2024-11-25 ID:808285
  • DIY小型金属切削车床结构设计
  • DIY小型金属切削车床结构设计

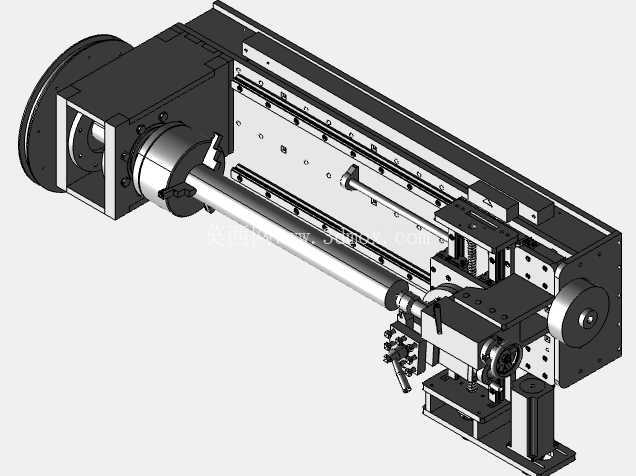

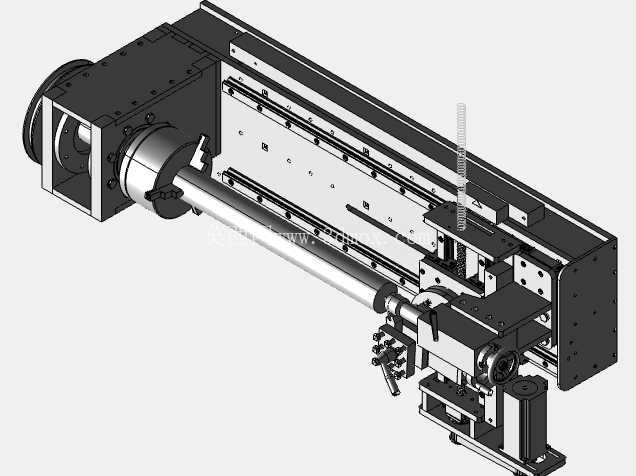

  这套小型卧式车床结构面向个人工坊、小批量零件试制与教学演示场景搭建,核心用于轴类、盘类小型金属工件的外圆车削、端面加工与简易进给切削作业,整体布局参考成熟工业小车床的传动逻辑,在保证基础刚性的前提下压缩整机占地,适配非量产环境下的灵活安装需求。

  从安装边界来看,床身作为整机承载基础采用宽床身设计,宽度尺寸设定为225mm,床身内部预置加强筋结构,抵消切削过程中床身的挠曲变形;床身主体选用厚度10mm的黑色金属板材拼焊,主轴箱区域的承载板材加厚至22mm,适配主轴运转与重载切削的局部受力需求。板材拼接位置采用凹槽接头配合定位孔完成初定位,再通过满焊连接固定,焊接后床身内部除尾座夹具的行程预留空间外,其余空腔可浇筑混凝土填充,进一步提升整机阻尼特性,抑制切削颤振。床身顶板预制通长槽位,用于固定底座、导轨组件与相关附件,槽位位置经过受力校核,保证各安装点的载荷可均匀传递至床身主体。

  主轴系统布置在床身左端,主轴端适配标准三爪滚动卡盘,可装夹不同直径的棒料与盘类工件,主轴配套选用30309型号轴承作为回转支撑,主轴端部采用M45×1规格的连接螺纹,匹配通用卡盘的安装接口。主轴箱为焊接箱体结构,箱体通过4颗M8螺栓固定在床身左端的安装框架上,连接位置预留四向调节余量,装配时可微调主轴轴线与床身导轨的平行度,补偿焊接与加工带来的位置误差。主轴的动力输入端预留皮带轮安装位,配套定制5mm厚度的V型皮带轮组,采用V形皮带传递动力,传动路径上可灵活搭配变速机构,当前结构中未内置电机与变速组件,使用者可根据自身切削扭矩、转速需求选配驱动单元。

  进给系统分为纵向进给与小纵向进给两个独立模块,纵向进给承担刀具沿床身长度方向的走刀动作,选用HG20规格标准直线导轨作为导向支撑,搭配SFU1204规格、长度350mm的滚珠丝杠完成传动,丝杠端通过BK/BF10/12丝杠支撑座固定,配合10×8规格联轴器连接驱动电机,电机适配Nema23规格57BYG250-HS步进电机,可实现精准的走刀量控制。床身导轨右侧的支架预留了光学尺安装空间,可搭载KA300-170型光学尺实现纵向进给的位置闭环反馈,也可换装KA300-520规格光学尺覆盖更长的行程检测范围,运动输出端通过联轴器直接连接SFU1605规格滚珠丝杠,配套Nema23电机驱动,保证进给运动的平稳性。

  小纵向进给模块为独立可旋转组件,尾座部分参考通用台座的偏移结构设计,具备50mm的套筒偏移量,可满足小角度锥面车削的调整需求;小纵向进给本体可在圆形安装面上实现360度旋转,通过4颗M6螺栓锁紧固定,既可以安装在床身常规的刀架位置,也可固定在卡盘左侧的“左侧位置”,适配特殊角度的车削、打磨作业,刀具尖端可根据加工需求更换车刀、砂轮等不同作业端头。尾座与刀架的安装底座预留了垂直方向的调整余量,可根据工件直径、刀具高度快速调整中心高,适配不同尺寸工件的加工需求。

  整机的库存标准安装座仅支持轴类部件在垂直方向的调整,水平轴的对中通过主轴箱的调节余量补偿,结构设计中刻意抬高了床身上方的可用空间,最大化车削工件的最大回转直径,同时在导轨右侧预留支架安装位,避免额外支架挤占加工空间。设计过程中重点考量了弯振与转振的抑制,通过床身填充、加厚主轴箱板材、导轨加宽等方式提升整机刚性,所有标准件均选用通用市售型号,备件替换与维护难度低,适合个人开发者根据自身加工需求迭代调整局部结构。
