光纤激光切割龙门运动执行机构

　　这套结构面向中大幅面板材与长型材的激光加工作业，常见于钣金下料车间、轨道交通构件加工、工程机械板材预制以及钢结构件生产线。现场工件往往长度较大，若采用工作台带着工件往复移动的形式，不仅料台负载急剧增加，上下料与吊装对位也会变得十分困难；因此采用龙门跨立于床身两侧、激光头沿横梁横向进给、龙门整体沿床身纵向进给的布局，把重型工件固定在静止料台上，让轻量化的执行端完成轨迹运动，从根本上降低了运动部件惯量。

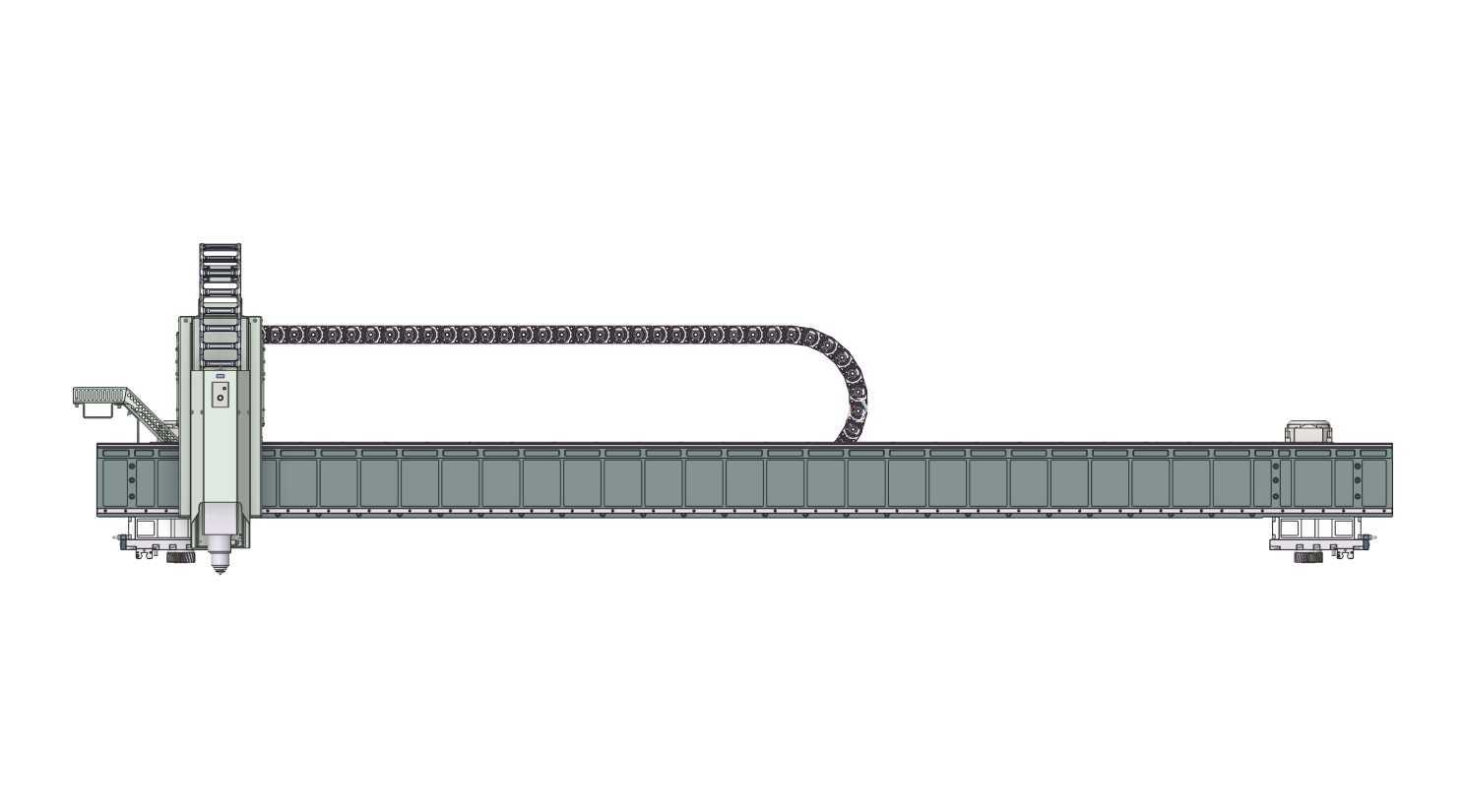

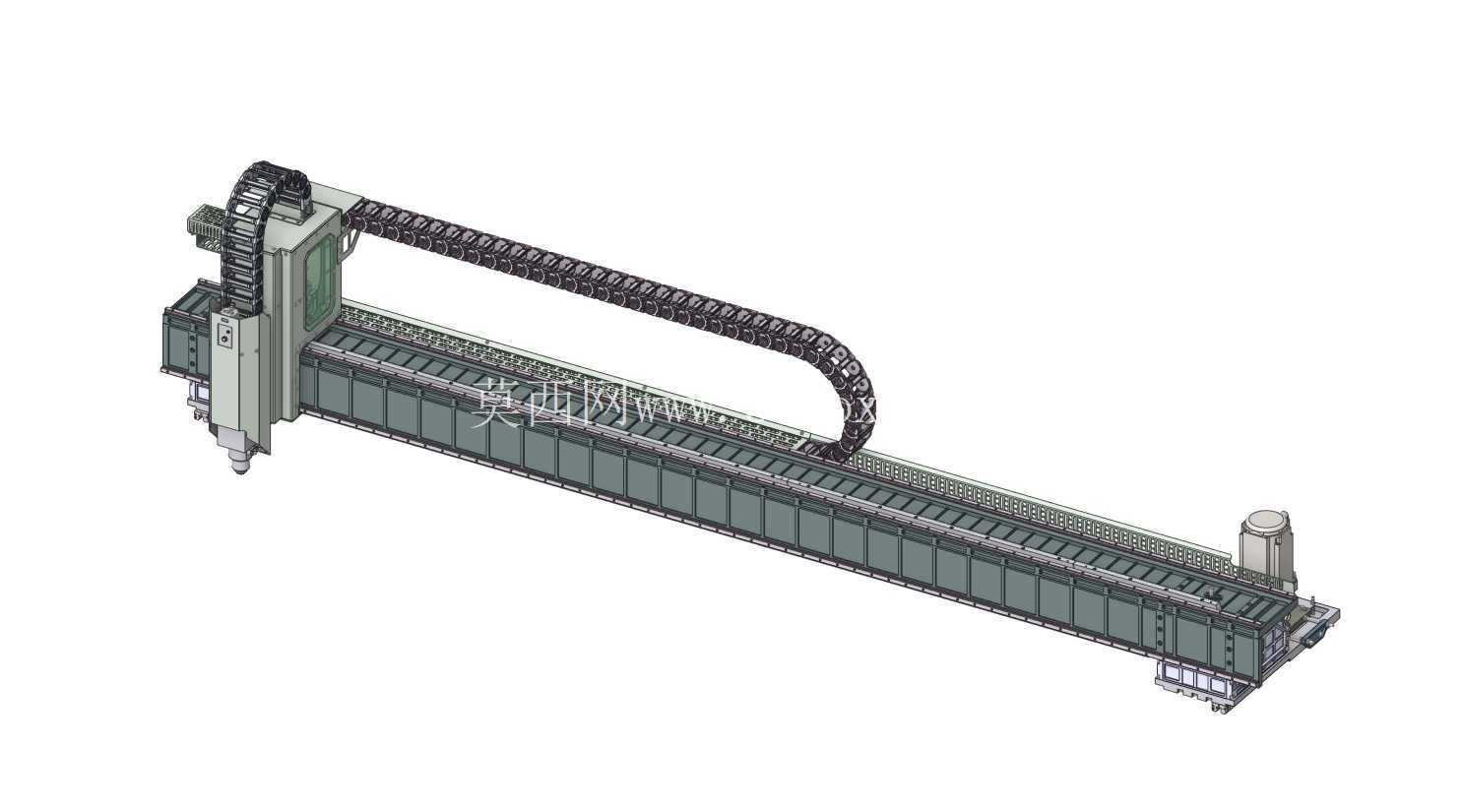

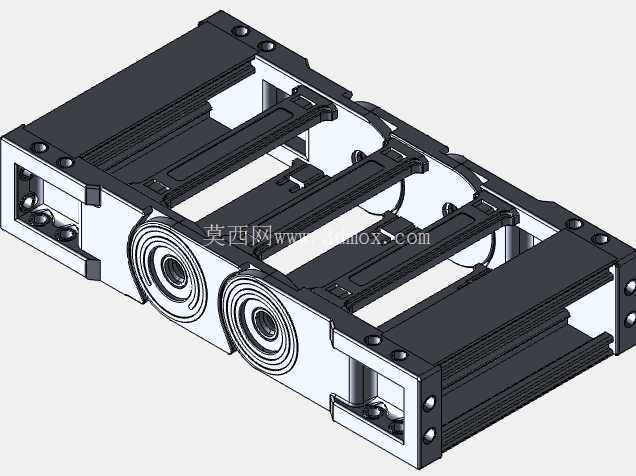

　　从实际用途看，该机构承担的是激光束输出端的空间定位与随动任务。切割头安装在溜板上，沿横梁完成横向X向走刀，龙门两侧的鞍座同步沿床身导轨完成纵向Y向行走，两轴联动即可在平面内走出任意轮廓，包括直线、圆弧、倒角与复杂异形开孔。横梁上布置的拖链用于收纳光纤、冷却水管、电缆与气路软管，随溜板全程往复弯折，设计时需要核对拖链最小弯曲半径与悬空段长度，避免高速运动中管线拉扯、相互摩擦或出现下垂剐蹭。

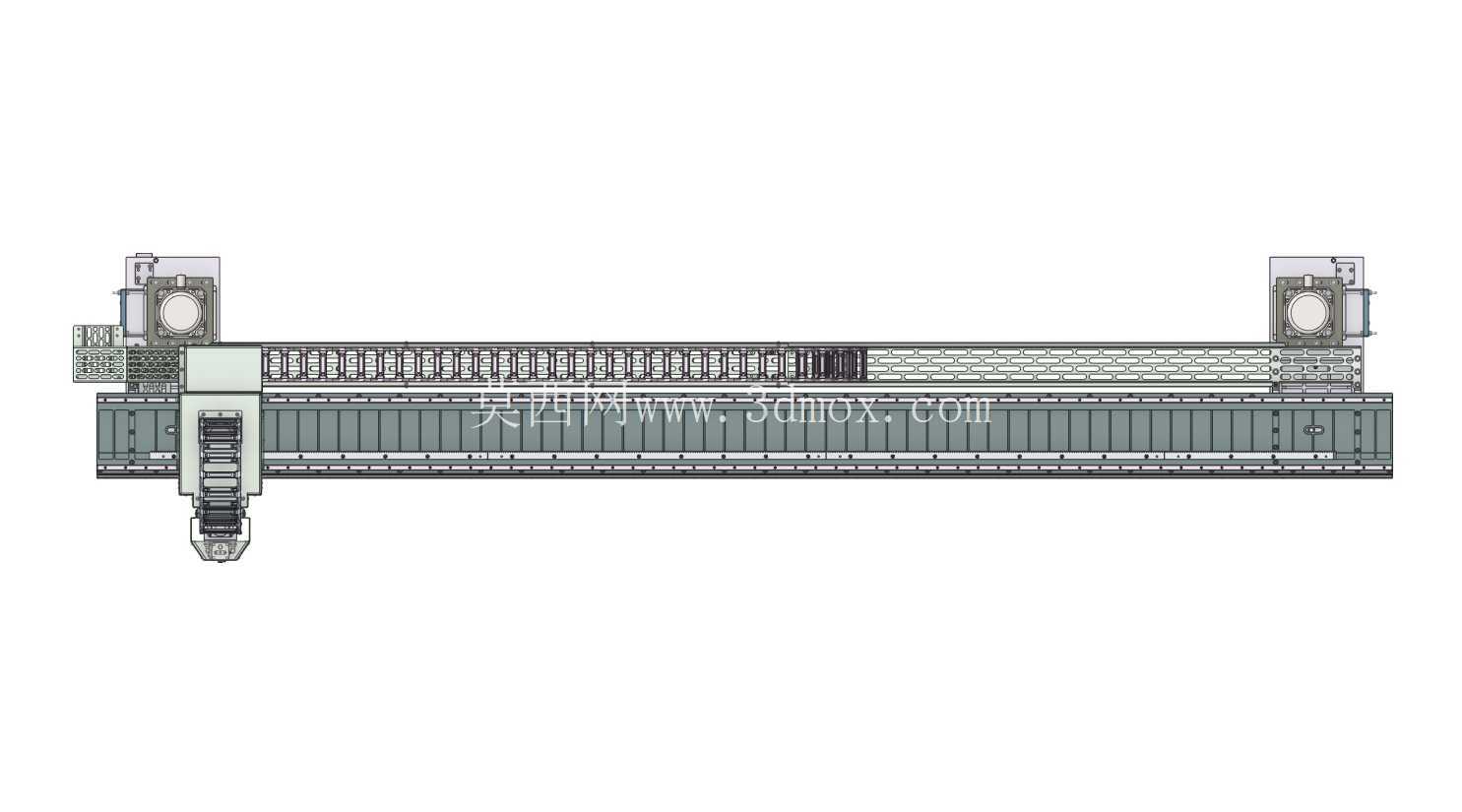

　　结构设计上，横梁是整台设备的核心受力件。它既要支撑切割头、溜板与拖链重量，又要在龙门快速启停时抵抗惯性力带来的弯曲与扭转变形，因此截面通常采用焊接箱型梁或铝合金拉挤型材，内部增设加强筋以提升比刚度。横梁与两侧鞍座的连接位置需要保证端面垂直度和跨距一致性，若两侧安装基准不对称，龙门行走时会出现偏载，长期运行后导轨磨损不均，切割轮廓也会产生锯齿或尺寸偏差。床身部分沿长度方向分段拼接，节与节之间通过定位销和螺栓把合，现场安装时要逐段校直导轨的直线度与两轨平行度，再进行二次灌浆或调平锁紧，长行程设备对基础沉降也比较敏感，地基需要按整机重量和动载荷预留足够刚度。

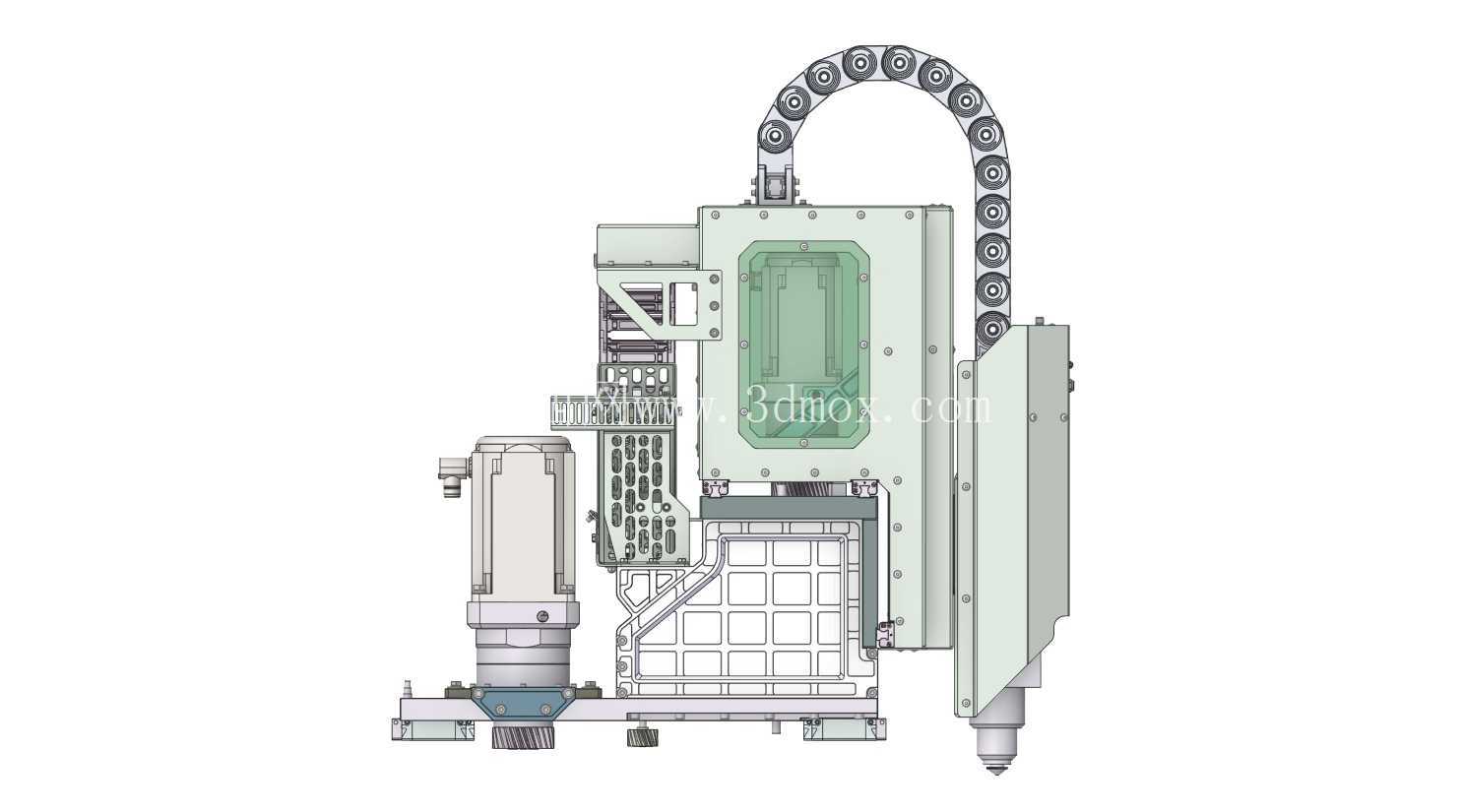

　　传动选型直接决定加工精度与动态响应。纵向行程长，多采用齿轮齿条传动，配合行星减速机消除反向间隙；横向行程相对较短，可采用滚珠丝杠或齿轮齿条，高速机型则倾向于低惯量伺服电机加减速机驱动。导轨选用重载直线导轨或精密磨削导轨，主轨承受竖直与横向载荷，副轨辅助约束，防止横梁在加减速时出现俯仰。切割头侧预留Z向升降轴与电容随动传感器安装位，用于在切割过程中实时保持喷嘴与板面距离，应对板材波浪变形；三维机型还可增加摆动轴实现坡口切割，结构建模时需要把这些接口的法兰面、行程空间与避让区域一并表达清楚。

　　外形与安装边界方面，这类龙门机构的纵向长度通常按最大加工板长配置，常见规格从六米到十几米不等，横梁跨距则依据板宽确定，一般在两米到四米区间。整机布置时不能只看本体 footprint，床身两端要留出龙门减速缓冲与限位行程，侧面要预留拖链弯曲半径、检修通道和电气柜走线空间，上方则要考虑横梁最高点与厂房行车、照明管线的净空。上下料侧往往配套自动交换台或卷料开平线，料台高度需与龙门立柱下方通过高度匹配，保证叉车或吸盘上料时不碰撞护罩。烟尘量大的工况会在床身内部设置抽风分区，建模时也要为风道接口和排尘管道留出位置。

　　从建模与选型角度看，装配时需要重点检查几处运动包络：溜板走到横梁两端极限时拖链的弯折状态、龙门行至床身端部时缓冲器撞块位置、切割头下降到最低位时与料台尖点的安全间隙，以及维护时抽出导轨防护罩所需的侧向空间。两侧驱动轴必须做同步控制校核，机械上则通过横梁刚性和导轨平行度来保证两轴不打架。整体结构在满足刚度的前提下尽量控制运动件重量，才能兼顾高速走位与切割精度，这也是龙门式激光加工设备区别于小型台式切割机的核心设计逻辑。
