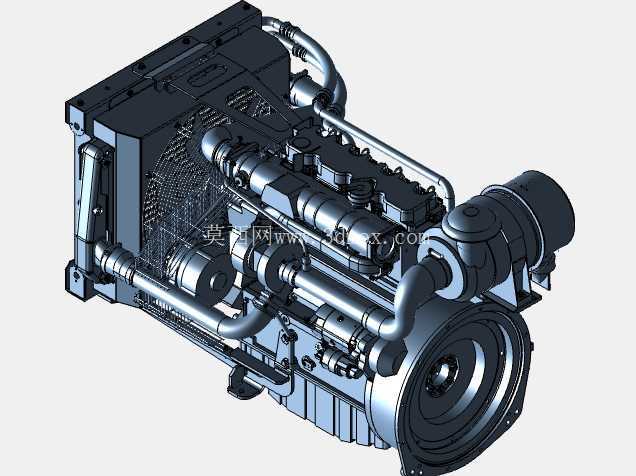

道依茨BF4M2011C柴油发动机总成结构

　　这套BF4M2011C四缸水冷柴油动力单元，在工程机械配套场景里属于适配面极广的中小功率机型，常见于小型装载机、滑移装载机、发电机组、农用拖拉机、固定式泵站以及轻型工业设备的动力输入端。整机三维结构完整还原了从缸体本体到外围附件的全部装配关系，做设备集成选型时，可以直接在布局阶段核对动力舱的预留空间，避免后期管路干涉、检修口预留不足这类现场装配才暴露的问题。

　　从实际使用逻辑来看，该机型采用直列四缸布局，缸体为铸铁材质，兼顾刚性与散热需求，前端布置齿轮室与冷却风扇安装位，飞轮端预留标准SAE动力输出接口，可直接匹配液压泵、发电机或者传动变速箱。建模时把缸盖、气门室罩、进排气歧管、涡轮增压器、空气滤清器、机油滤清器、燃油滤清器、起动机、发电机、冷却水管路、燃油管路以及线束固定支架全部按实际装配层级拆分，结构工程师在做整机布置时，不需要再单独估算外围附件的凸出尺寸。

　　安装边界方面，整机长度方向从前端皮带轮到飞轮壳后端面的尺寸，决定了动力舱的纵向预留空间；宽度方向要重点核对两侧机油滤、燃油滤以及进气管路的外凸距离，尤其是侧向布置液压阀组的设备，必须留出至少单手操作的滤芯更换空间；高度方向从油底壳底部到气缸盖顶部再到空滤最高点，要同时考虑机架减震垫的压缩量以及机舱盖的闭合间隙。油底壳的最低位置是整机离地间隙的控制点，越野类工程设备还要预留颠簸工况下的上下跳动余量，避免油底壳磕碰石块。

　　设计思路上，这类工业柴油机的外围管路走向完全围绕日常维保便利性排布：机油加注口、机油尺、两级燃油滤芯都布置在操作人员站在设备侧方即可触及的位置，不需要拆解其他护板；进气管路从空滤出来后沿缸体侧面走向涡轮增压器，走线避开高温排气歧管，降低进气热辐射影响；冷却系统的上下水管接口位置预留了足够的软管弯折半径，硬管连接部位都预留了卡箍安装空间。三维模型里把每一根管路的弯折弧度、管夹固定点位都做了还原，做管路二次改制时可以直接参考原有固定逻辑，避免新增管路在设备振动工况下出现摩擦破损。

　　功能特性层面，该机型的水冷循环系统包含缸体水套、缸盖水套、节温器座、外接散热器接口，暖机时节温器关闭大循环，让缸体快速达到工作温度，负荷升高后大循环开启，通过外置散热器带走热量。润滑系统的机油泵内置在缸体前端，油路从油底壳抽油后先经过机油滤清器再送入各主轴瓦、连杆轴瓦以及凸轮轴摩擦副，回油靠重力流回油底壳，模型里的滤清器安装角度、密封面位置都和实际装机状态一致。进气系统从空滤引入洁净空气，经增压后送入进气歧管，和燃油喷射系统匹配完成燃烧做功，排气从缸盖排气道汇总到排气歧管，可根据设备需求对接消声器或者后处理装置。

　　在做配套设计时，三维数模可以直接用来校核发动机和机架的连接点位：整机的四个安装支脚分布在缸体两侧下方，支脚的螺栓孔间距、孔径、减震垫安装厚度都可以直接从数模中提取，不需要反复测量实物。前端附件轮系的皮带包角、张紧轮位置也清晰呈现，若设备需要额外加装压缩机或者额外液压泵，可以判断前端输出轮系是否有拓展空间，或是需要从飞轮端取力。起动机的接线柱位置、发电机的接线方位，也能提前指导电气工程师规划线束走向，避开高温排气管路和运动皮带区域。

　　针对维修场景，数模的分层结构可以直观展示缸盖、活塞连杆组、曲轴、飞轮壳的装配层级，做维保培训或者拆解工艺编制时，能清晰呈现各部件的拆装顺序，比如更换喷油器需要拆除气门室罩周边的管路，更换起动机不需要吊出整机，仅需在设备侧方留出操作空间即可。整机的重量分布集中在缸体中段，吊装时的吊耳位置在缸盖上方，数模里的吊耳结构可以用来校核吊装索具的夹角，保证整机吊装时保持水平，不会磕碰外围精密附件。
