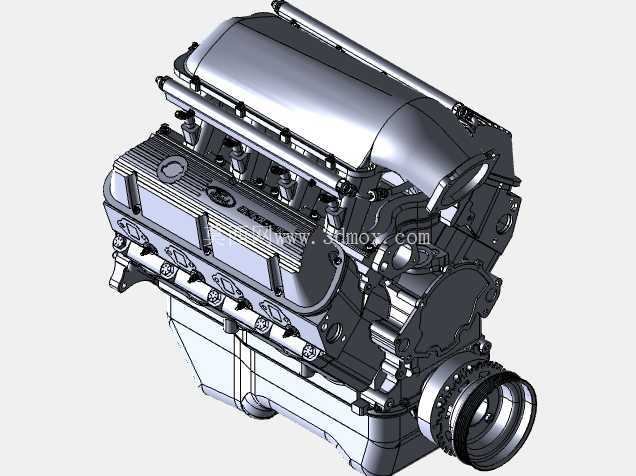

福特351W V8动力总成结构数模

　　这套三维数模围绕美式小缸体V8动力单元展开，还原了351W机型在整车前置后驱布局中的核心装配关系，建模过程中优先梳理缸体、缸盖、进气歧管、油底壳、正时端盖与飞轮壳之间的配合边界，而非单纯堆砌外观曲面。从实际装车场景来看，该机型广泛应用于经典美式乘用车、轻型皮卡以及后市场改装车辆，也常作为 hot rod 改装项目、船舶动力改造和教学演示中的参考对象；工程师在做机舱布置时，往往要同时校核发动机悬置点位、排气管走向、散热器间距、转向机避让和传动轴夹角，因此数模中保留的大法兰端面、筒状壳体延伸段和周边接口轮廓，能够直接用于机舱包络分析。

　　结构设计上，351W属于小缸体V8序列中排量偏大的版本，W系列区别于早期289、302机型的关键在于缸体高度、曲轴行程和连杆长度的组合变化。建模时需要重点体现90度V型夹角、两列缸盖的对称布置、中央进气歧管安装面以及前后端动力输出接口。前端通常连接水泵、皮带轮系、正时罩和附件支架，后端则对接变速箱或钟形壳，下部油底壳决定离地间隙，上部气门室盖和进气歧管决定机舱盖内表面的最小高度。对于改装场景，进气管路、化油器或节气门体位置、分电器空间以及火花塞维护间隙都不能只靠二维图纸判断，三维装配体能把这些干涉风险提前暴露出来。

　　从外形尺寸与安装边界看，这类V8动力单元宽度主要由两列缸盖和排气歧管决定，长度受前端附件与后端飞轮壳影响，高度则由进气系统和油底壳共同约束。数模中突出的圆形法兰面可用于表达与传动部件或测试台架的连接关系，筒状主体则体现壳体类零件的轴向延伸；在台架试验中，这些面可以作为定位基准，帮助布置测功机连接轴、发动机支架和减振垫。整车设计时，悬置通常布置在缸体两侧强化区域，支架不能与油底壳、启动机或排气总管发生冲突，同时还要给维修人员留出拆装机油滤清器、启动马达和传感器的操作空间。

　　功能特性方面，该动力总成的核心任务是把燃油燃烧产生的压力转换为曲轴旋转扭矩，因此结构数模虽然不包含完整燃烧计算，却必须服务于机械布置与接口协调。缸体承担曲轴、连杆、活塞和凸轮轴的支承，缸盖封闭燃烧室并布置气门与气道，进气歧管负责向两列气缸分配混合气，排气侧则把高温废气引向排气管和催化消声系统。对于做改装设计的人来说，缸盖螺栓孔距、气门室盖轮廓、进气歧管法兰和机油盘形状都是高频引用特征；对于教学或逆向设计人员，该模型也能直观展示V型发动机相对直列机型在长度、高度和平衡性上的取舍。

　　建模思路上，作品没有把发动机简化成单一实心块，而是按照装配逻辑拆分主要功能区域：先建立缸体的主轴承孔、缸筒阵列和V型夹角基准，再叠加缸盖、进气部件、前端罩壳和后端连接结构。圆形端面与圆柱壳体的组合，有利于在装配环境中快速识别轴向中心线和安装方向；对称特征则便于检查左右列零部件是否错位。实际工程中，这类模型常用于三类工作：一是新车或改装车的机舱总布置，确认发动机与车架、钣金、冷却模块和转向系统的间隙；二是零部件开发，比如设计定制排气歧管、进气歧管、发动机支架或装饰盖；三是维修培训与装配演示，用剖切和爆炸视图说明曲轴、活塞、气门和附件的相对位置。

　　在安装边界校核时，不能只关注发动机静止状态。动力总成通过悬置与车架连接，怠速和加减速会产生位移，热态下排气系统和机舱件也会膨胀，因此模型周边需要预留合理动态间隙。曲轴中心线与变速箱输入轴必须同轴，后端法兰面的角度偏差会直接影响离合器、液力变矩器和传动轴工作；前端皮带轮系则要保证发电机、水泵、空调压缩机和转向泵的带轮共面。油底壳下部与前横梁、转向拉杆之间的距离尤其关键，很多改装项目的问题并不是发动机功率不足，而是机舱横向宽度、油底壳最低点和排气歧管热边界没有在数模阶段校核充分。

　　从制造和维修角度看，小缸体V8的优势在于结构成熟、配件丰富、改装资料多，缸体外部预留的螺栓孔和安装平台可支撑多种附件组合。数模在表达这些特征时，应尽量保留接口面的方向、孔位分布和相邻零件的避让关系，即使某些细小螺栓、线束和管路尚未完全建出，也不能破坏主要装配基准。这样结构工程师在导入整车环境后，可以围绕发动机中心线建立悬置坐标系，继续补充支架、排气、冷却和传动部件；工艺人员也能依据壳体外形判断吊装点、装配顺序和台架夹持位置。整体而言，该模型的价值不在外观展示，而在把动力总成的空间占位、功能分区和机械接口以可复用的三维方式固定下来，为后续设计、改装和教学提供可靠参照。
