公制双屏蔽深沟球轴承系列参数化结构

　　深沟球轴承在旋转支承结构中承担径向载荷，同时可承受一定比例的双向轴向载荷，是中小型传动装置、输送辊道、电动工具、家电电机、轻工机械以及实验设备中最常见的基础支承件。双屏蔽结构通过内外圈之间的金属防尘盖形成封闭边界，能够在不显著增加摩擦阻力的前提下，阻挡外部粉尘、碎屑和纤维进入滚道区域，也可减少润滑脂在高速运转过程中的外泄。对于维护空间有限、装配后不便频繁补脂的设备，这种结构比开式轴承更适合长期连续运行。

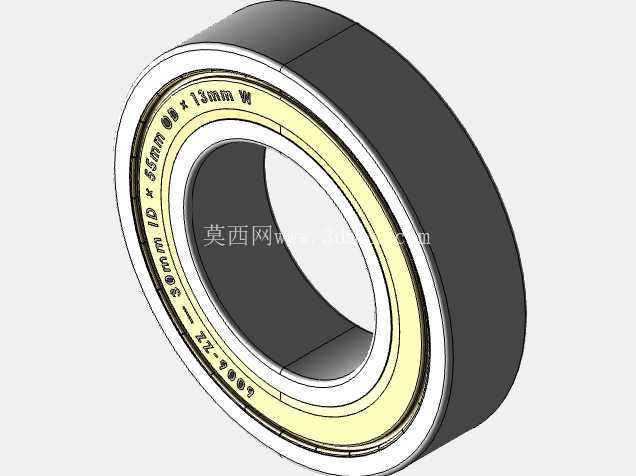

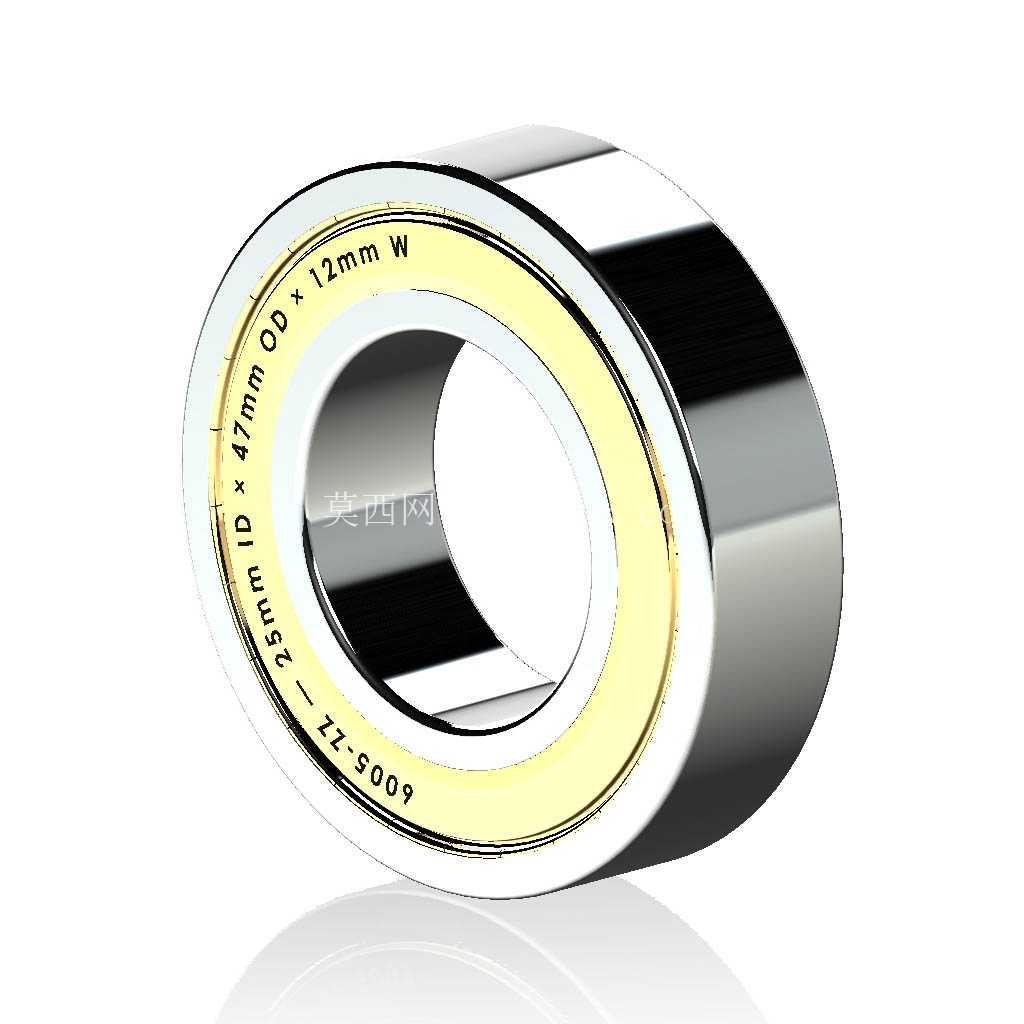

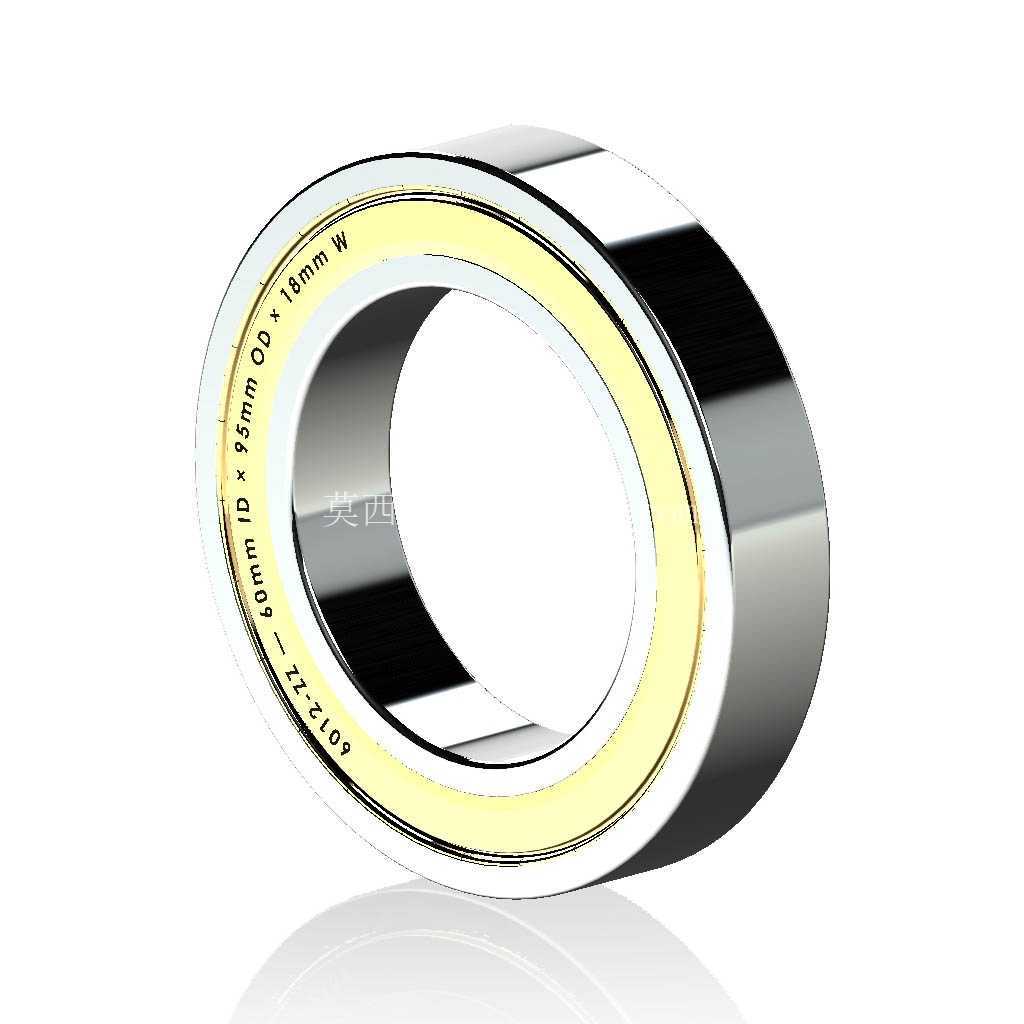

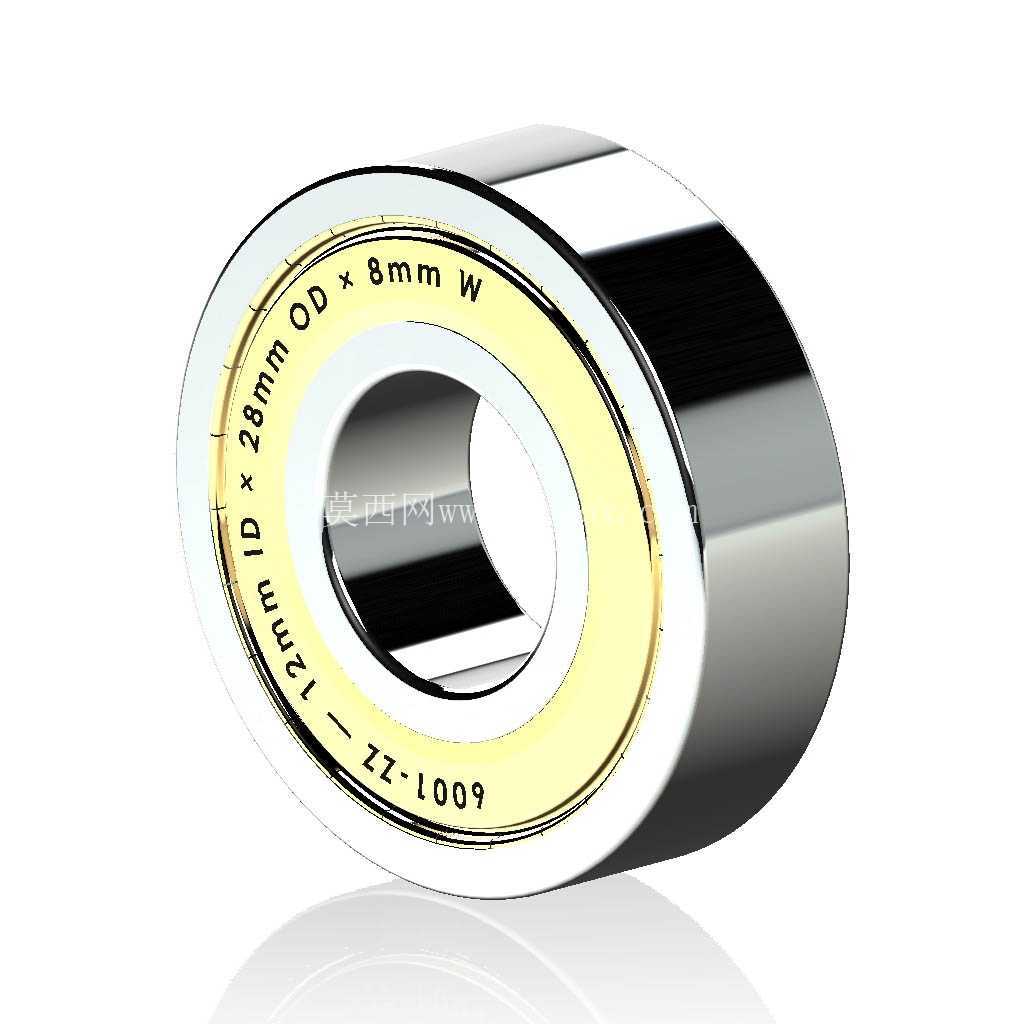

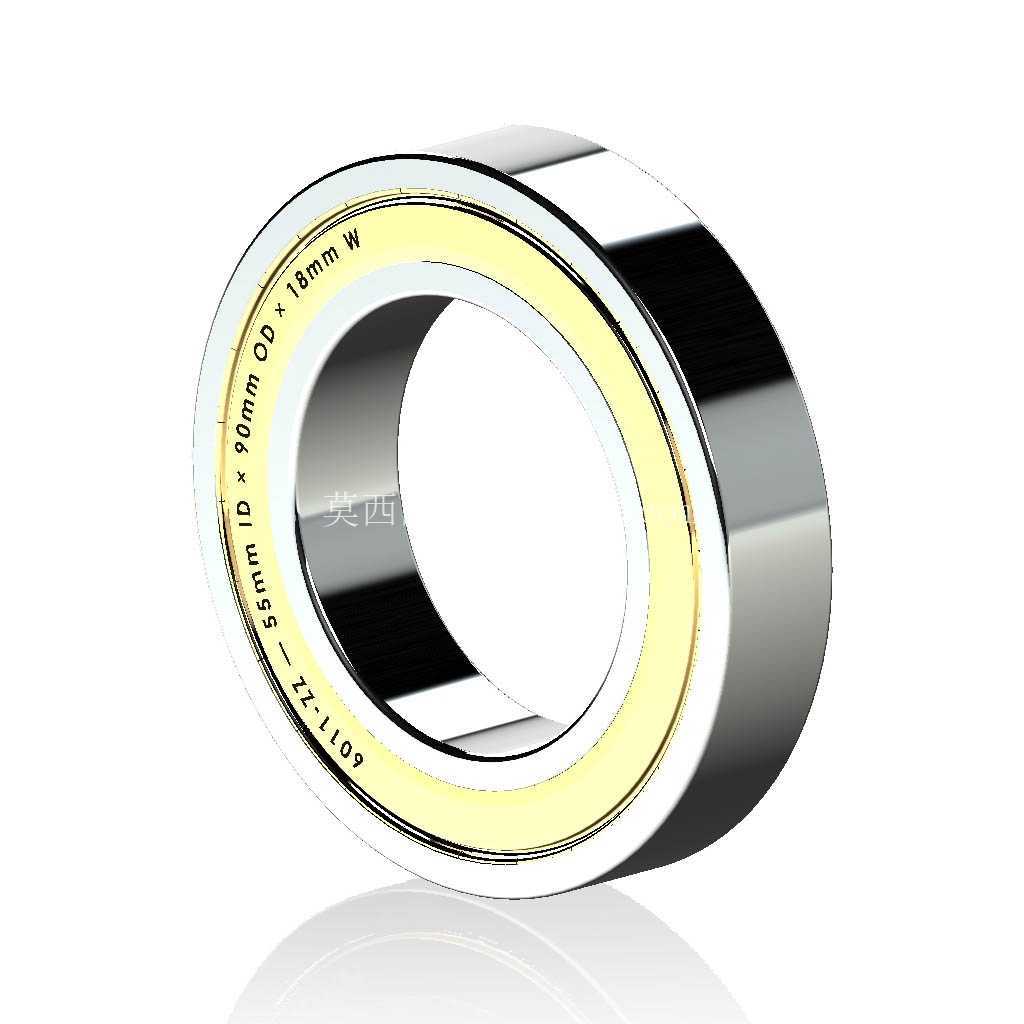

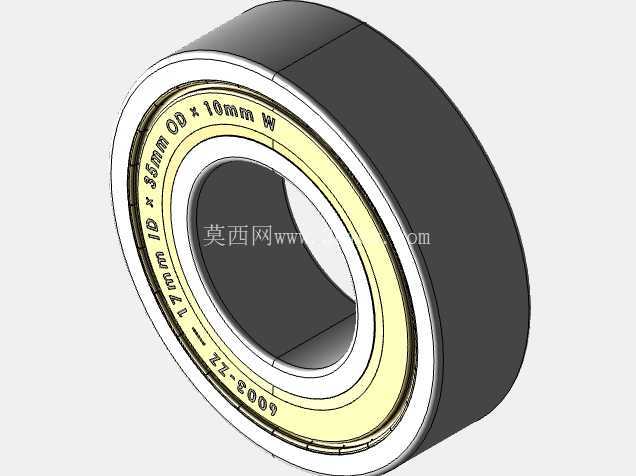

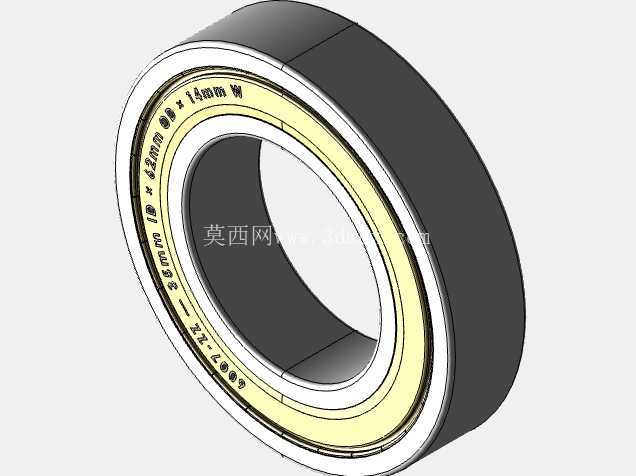

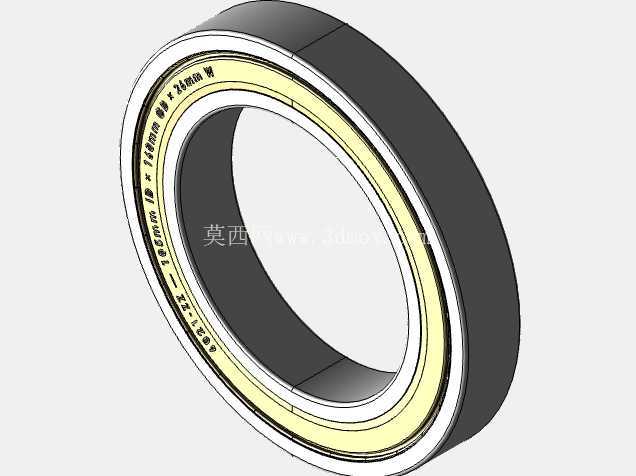

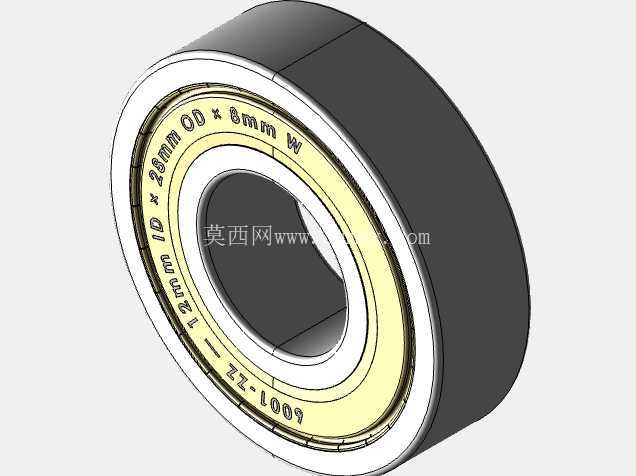

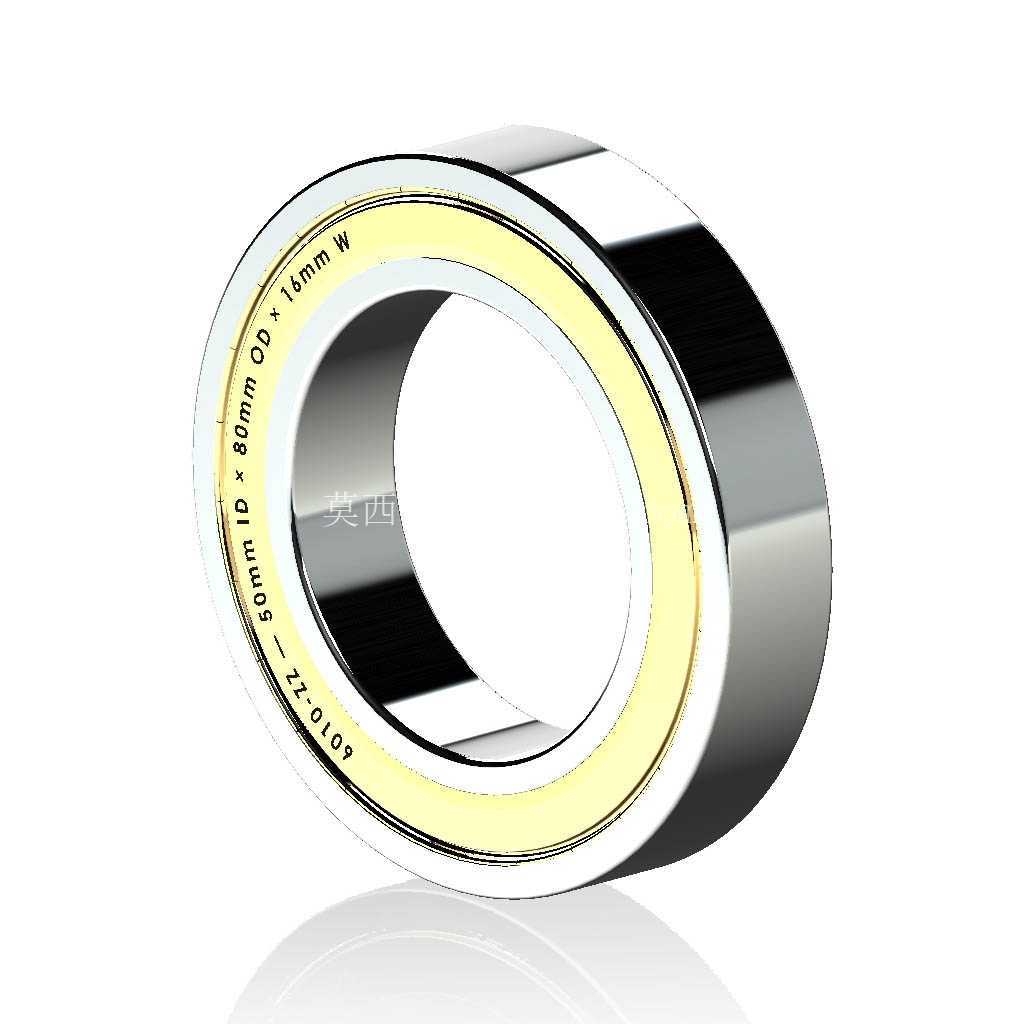

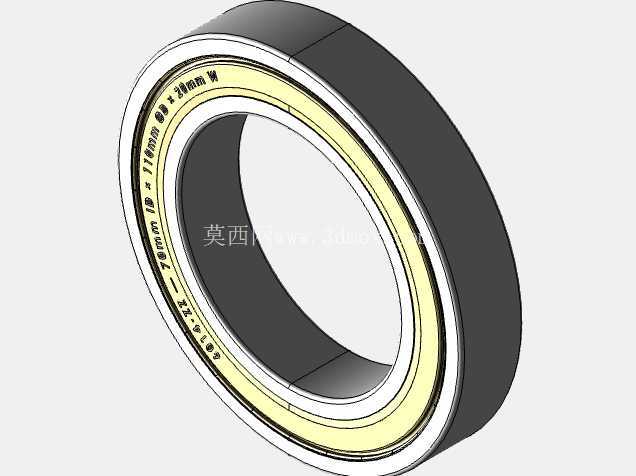

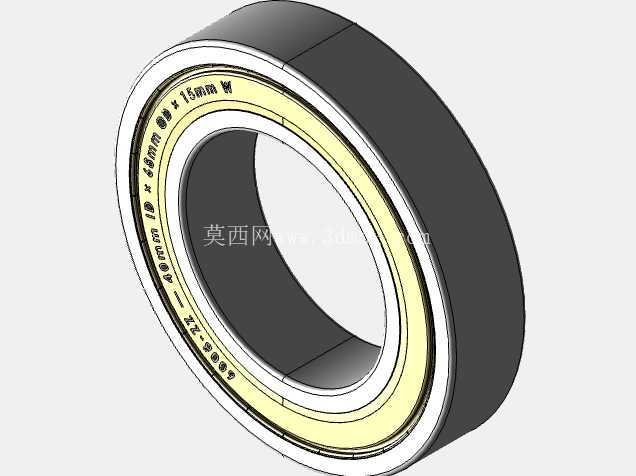

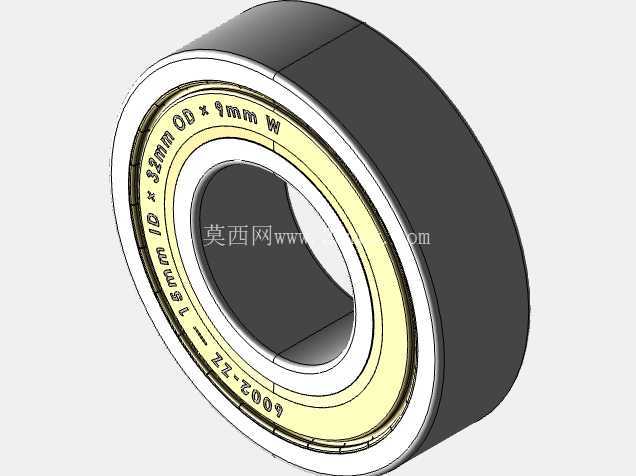

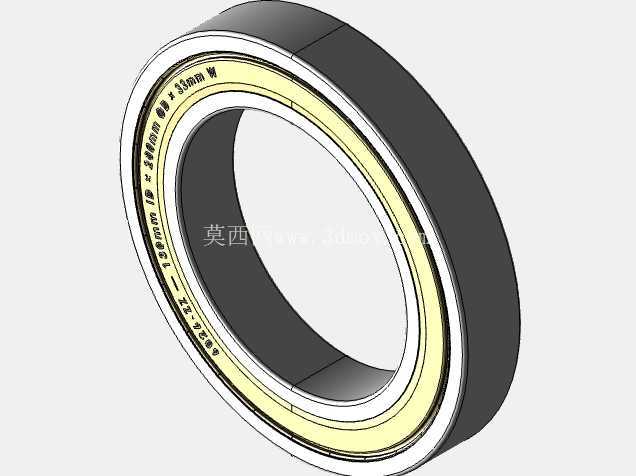

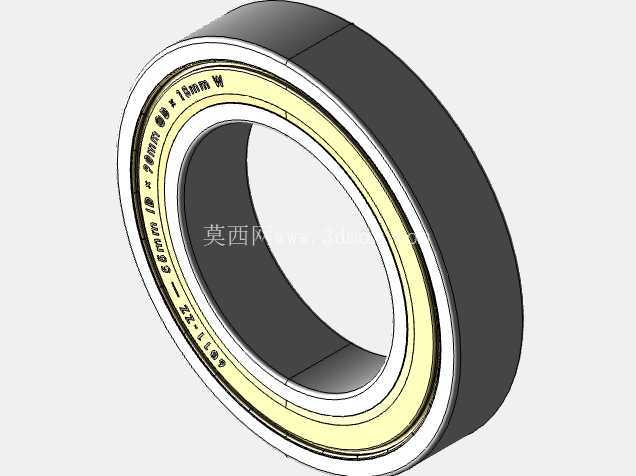

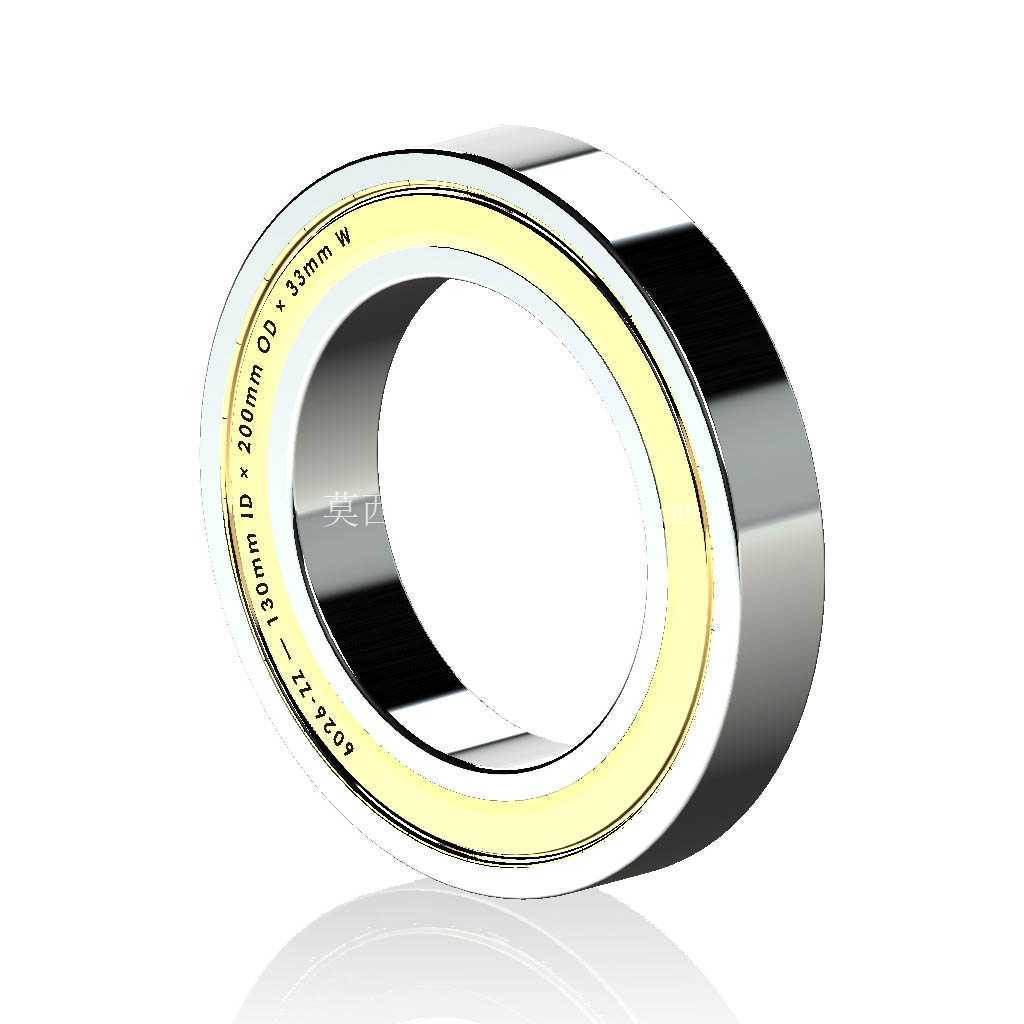

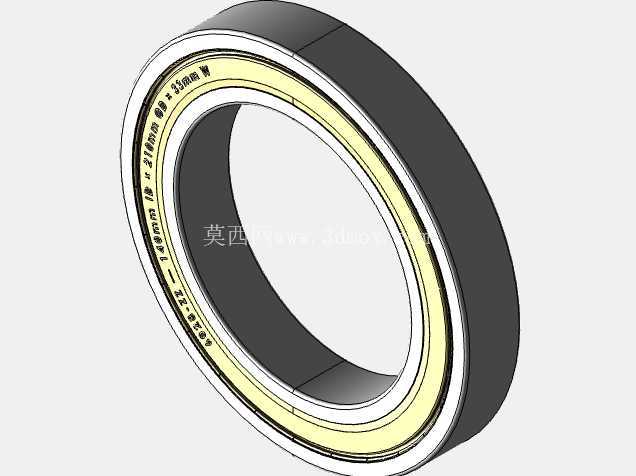

　　该系列围绕6000-ZZ公制尺寸族建立，覆盖6000-ZZ至6005-ZZ等多个规格，核心结构由外圈、内圈、钢球、保持架以及两侧屏蔽盖组成。内圈与轴颈形成配合面，外圈与轴承座孔形成安装基准，钢球在滚道内滚动以降低相对转动阻力，保持架将滚动体沿周向均匀分隔，避免钢球相互接触造成附加摩擦和磨损。屏蔽盖嵌入外圈槽口并与内圈形成窄小间隙，既保留轴承运转所需的自由旋转空间，又建立起防护屏障。

　　从建模思路看，系列化结构不宜逐个独立绘制。更合理的方式是先提取轴承的共性几何关系：内孔直径、外径、宽度、滚道曲率半径、钢球直径、球数、保持架兜孔位置以及屏蔽盖轮廓，再通过全局参数驱动不同规格的尺寸替换。这样处理后，公称尺寸变化时，滚道、滚动体和保持架能够同步更新，避免不同型号之间出现球径与沟道不匹配、保持架兜孔错位、屏蔽盖与内圈干涉等问题。参数之间还应保留工程约束，例如钢球中心圆直径需与内外沟道位置协调，保持架内径和外径要避开内外圈挡边，屏蔽盖折边厚度与外圈槽口尺寸相适应。

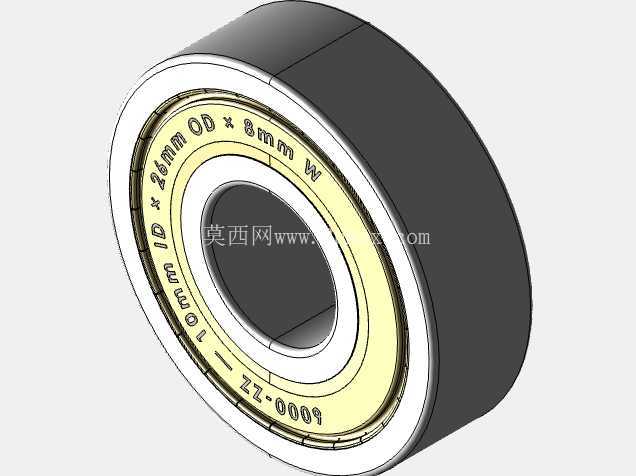

　　外形与安装边界是选型和装配校核的重点。以展示规格为例，轴承内孔为10mm，外径为26mm，宽度为8mm，属于轻系列深沟球轴承的典型尺寸范围。轴上安装时，内圈通常依靠轴肩定位，轴肩高度不能超过内圈挡边允许的过渡范围，否则拆卸时拉马无法稳定受力；座孔中则通过孔肩限制外圈位置，孔肩圆角和轴肩圆角都应小于轴承端面倒角，保证轴承能够贴紧定位面。相邻零件还需留出密封盖间隙，不能让挡圈、隔套或端盖直接摩擦屏蔽盖。

　　在实际设备布置中，这类轴承常用于两根平行轴或单根悬臂轴的支承位置。电机端盖、带轮支座、滚筒轴和小型减速器输入轴都可能采用成对或单组配置。若轴承受载以径向为主，深沟球轴承可直接满足需求；若存在皮带张紧力、齿轮啮合力或轻微轴向窜动，则需在轴系设计中固定一端轴承、游动另一端，或利用两组轴承共同约束轴向位置。双屏蔽轴承内部已填入润滑脂，装配时不宜强行拆开防尘盖补充普通润滑脂，也不应在高温烘烤后直接安装，以免脂的性能变化。

　　结构建模时，外圈外圆柱面和内圈内孔应保持同轴，两端面相对轴线的平行度会影响压紧后的受力状态。滚道截面通常采用圆弧沟形，沟道曲率略大于钢球半径，使接触区能够承受载荷并保留滚动空间。钢球按节圆均布，数量与球径共同影响承载能力和极限转速；保持架兜孔形状需包住钢球但不能夹紧，周向梁宽则要在强度和填球空间之间取得平衡。金属屏蔽盖多采用薄钢板冲压成型，外缘与外圈沟槽配合，内缘靠近内圈止口，模型中应体现折边和间隙，而不是将其建成与内外圈完全接触的实体。

　　装配检查阶段，需要重点确认三类干涉：其一是保持架与内外圈挡边在极限偏摆下的间隙，其二是屏蔽盖与内圈台阶、相邻隔套的旋转间隙，其三是轴承倒角与轴肩、孔肩圆角之间的贴合关系。对于需要在三维设备中做运动校核的场景，可将内圈、钢球、保持架和外圈按相对运动关系分层装配；若仅用于整机布局和外购件占位，则保留完整外形、安装尺寸和端面位置即可。

　　该参数化轴承族的价值在于把重复选型和建模工作转化为尺寸驱动。设计人员在输送辊、电机支座或小型传动轴布局时，可根据轴径、座孔空间和载荷方向选取对应规格，并直接在装配中校核轴肩、端盖、隔套和锁紧件的边界。系列模型保持统一的结构逻辑，也便于后续生成工程图、明细表和外购件规格说明，使轴承从单一零件模型扩展为可复用的轴系支承设计基础。
