水滴型拖挂露营旅居拖车结构

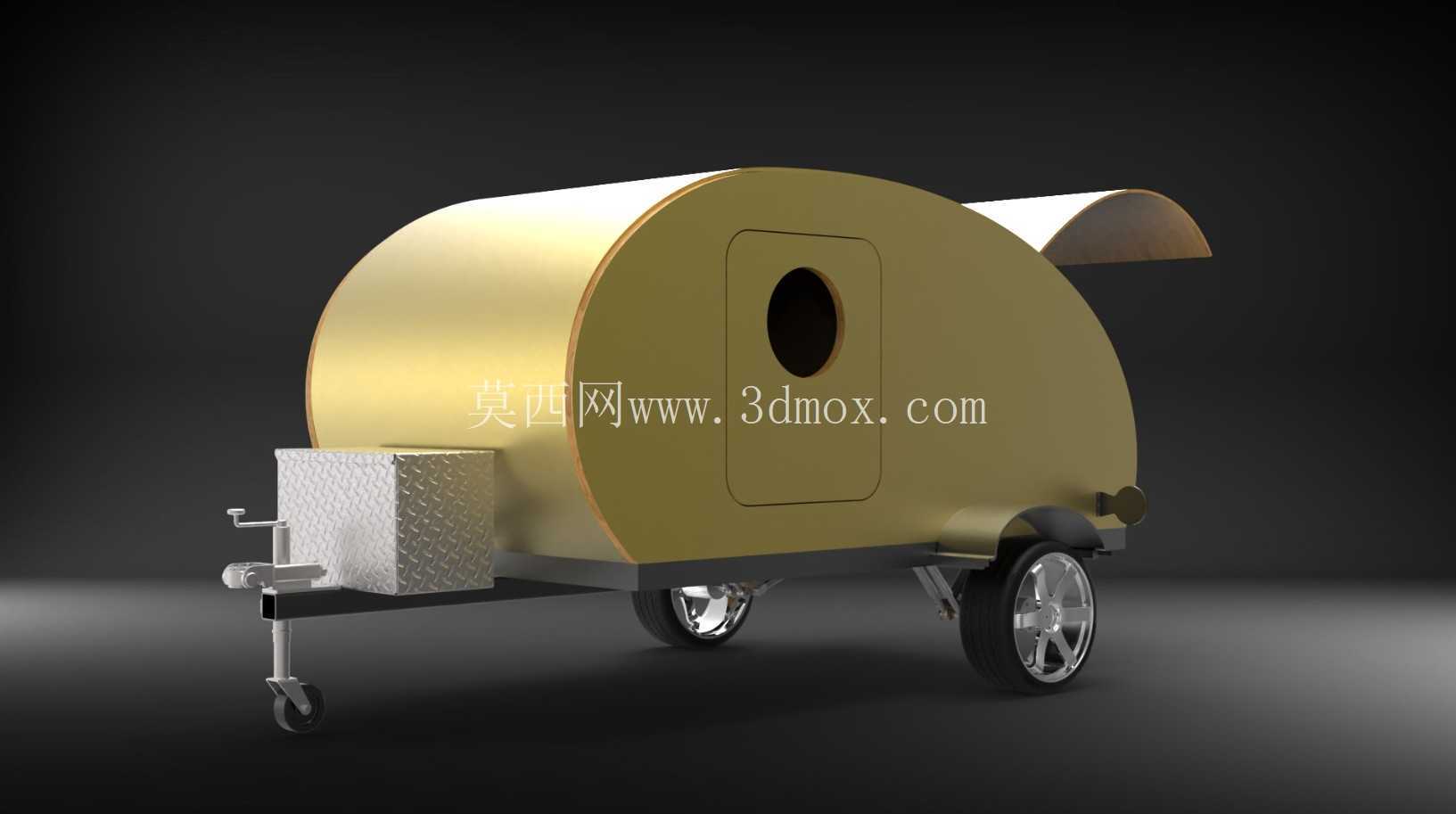

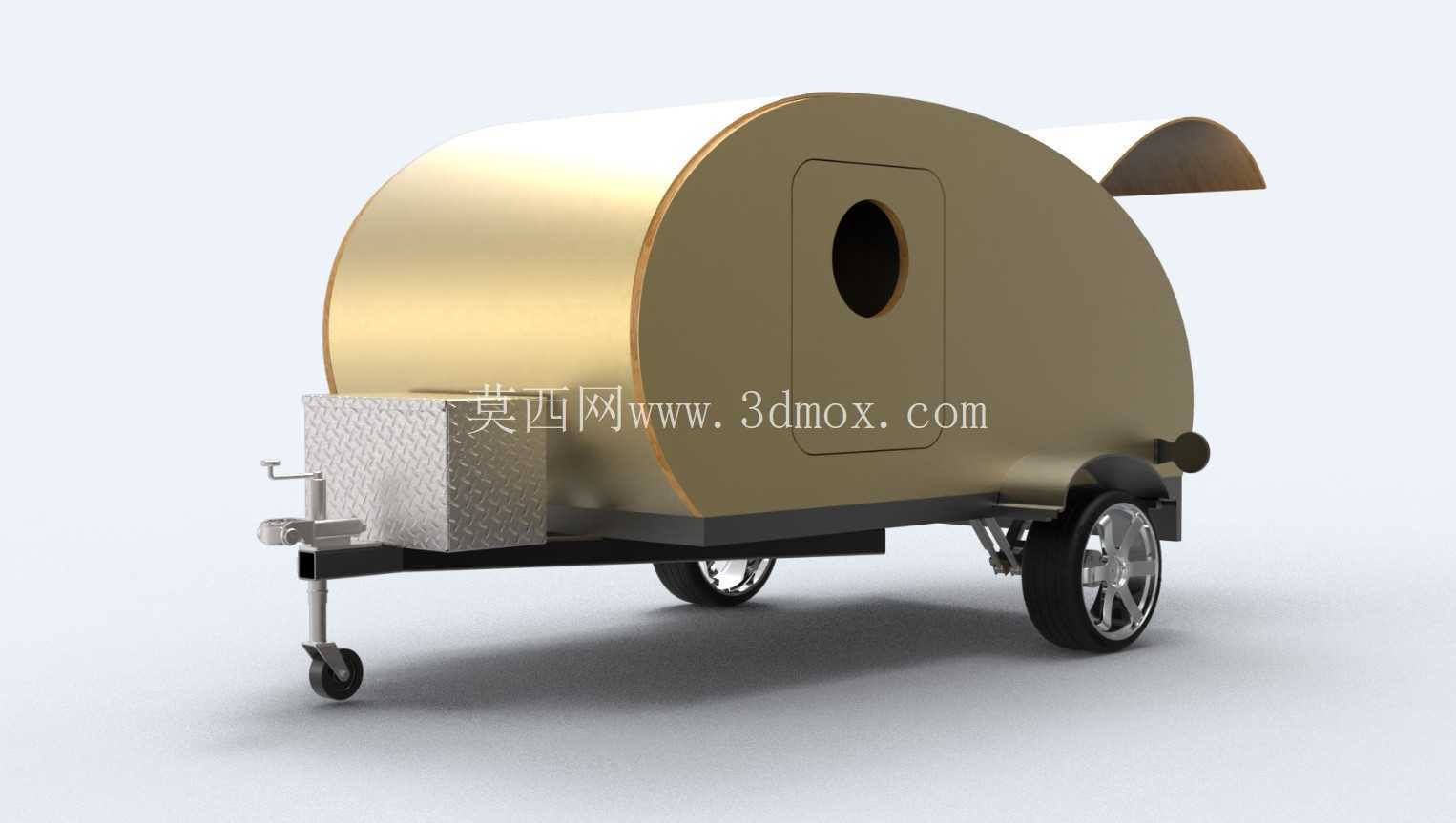

　　这款拖挂式露营车采用水滴状流线舱体造型，主要面向短途自驾、营地驻留、户外休憩等轻旅居场景。整车以单轴拖挂底盘为承载基础，前部设置牵引连接装置、支撑千斤顶和导向小轮，后部配置行走轮组，舱体外侧整合储物箱、检修门、椭圆采光窗以及上掀式尾门结构，能够在较小外廓尺寸下提供睡眠、置物、遮避和简易炊事延展空间。

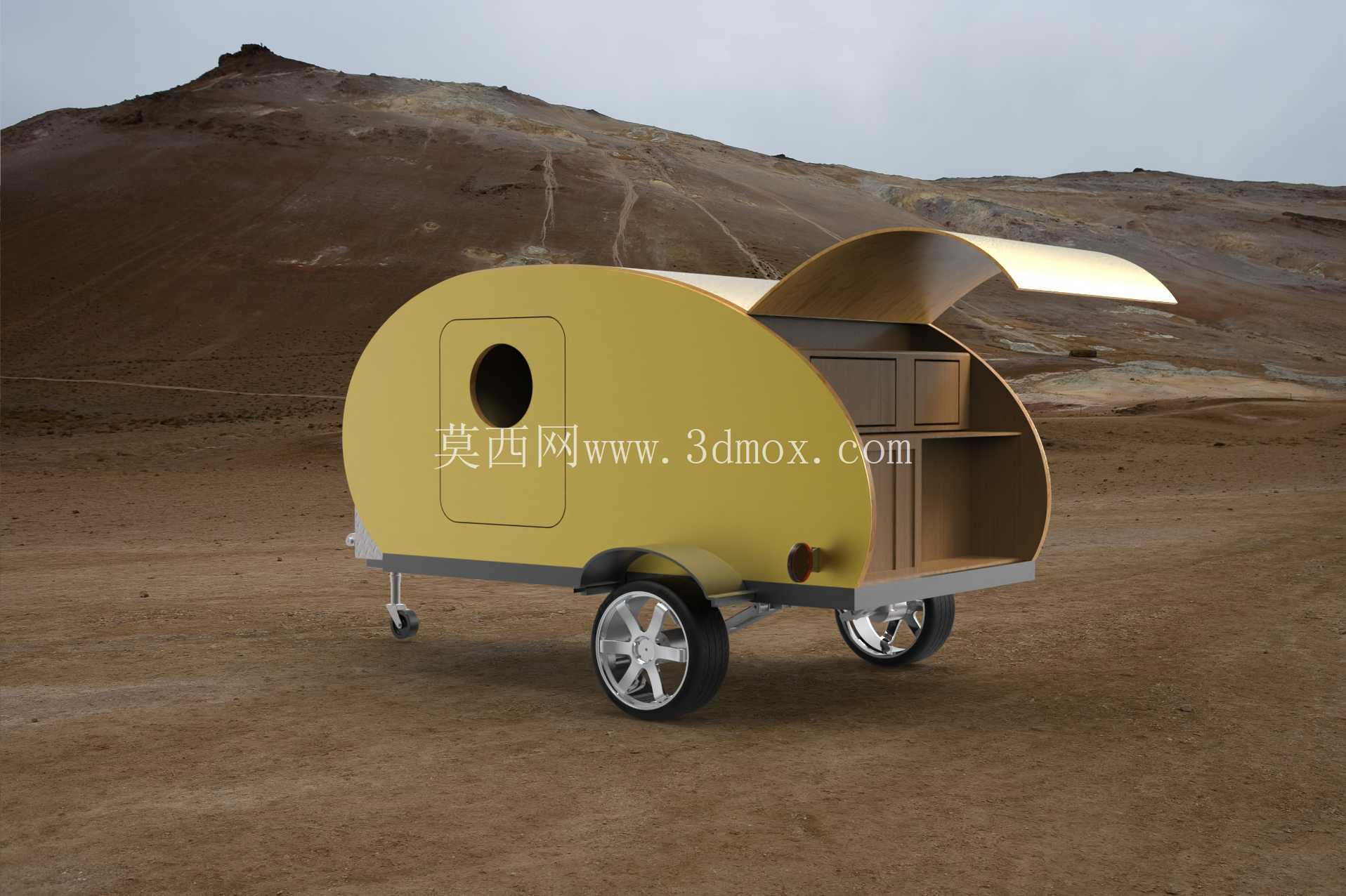

　　从实际使用角度看，这类小型露营拖车并不追求大型房车的复杂生活设施，而是强调低风阻、轻重量和快速部署。水滴形截面在行驶过程中有利于减小正面迎风面积，圆弧顶部可降低气流分离带来的阻力，车尾向外展开的弧形板件可作为驻营时的遮阳或炊事遮挡结构。舱体前端布置牵引梁和连接机构，牵引点高度需要与乘用车后拖挂球座匹配；前支撑腿在脱离牵引车后承担竖向稳定作用，手摇小轮则方便单人调整车位，避免整车在营地地面上横向拖拽。

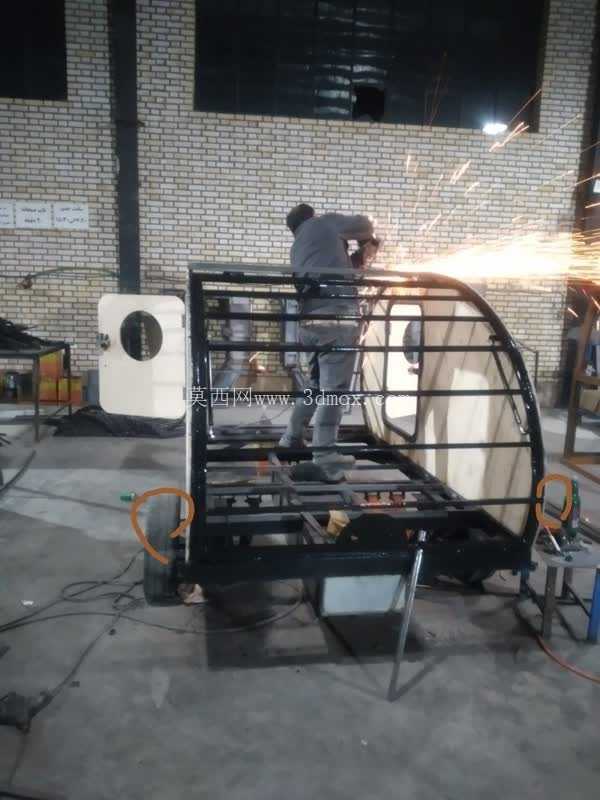

　　底盘设计是该类产品的核心边界之一。纵梁承担舱体、乘员和储物载荷，轮轴位置需结合轴荷分配进行布置，过于靠前会使牵引接头垂直载荷过大，影响牵引车后轴姿态；过于靠后则可能导致牵引点载荷不足，高速拖行时出现摆振。模型中轮组位于舱体中后段，符合轻型拖挂房车常见的载荷布置思路。车架与舱体之间应保留隔热、减振和紧固件安装空间，侧板、底板与弧形顶板的连接区域需要考虑密封，防止雨天沿接缝渗水。

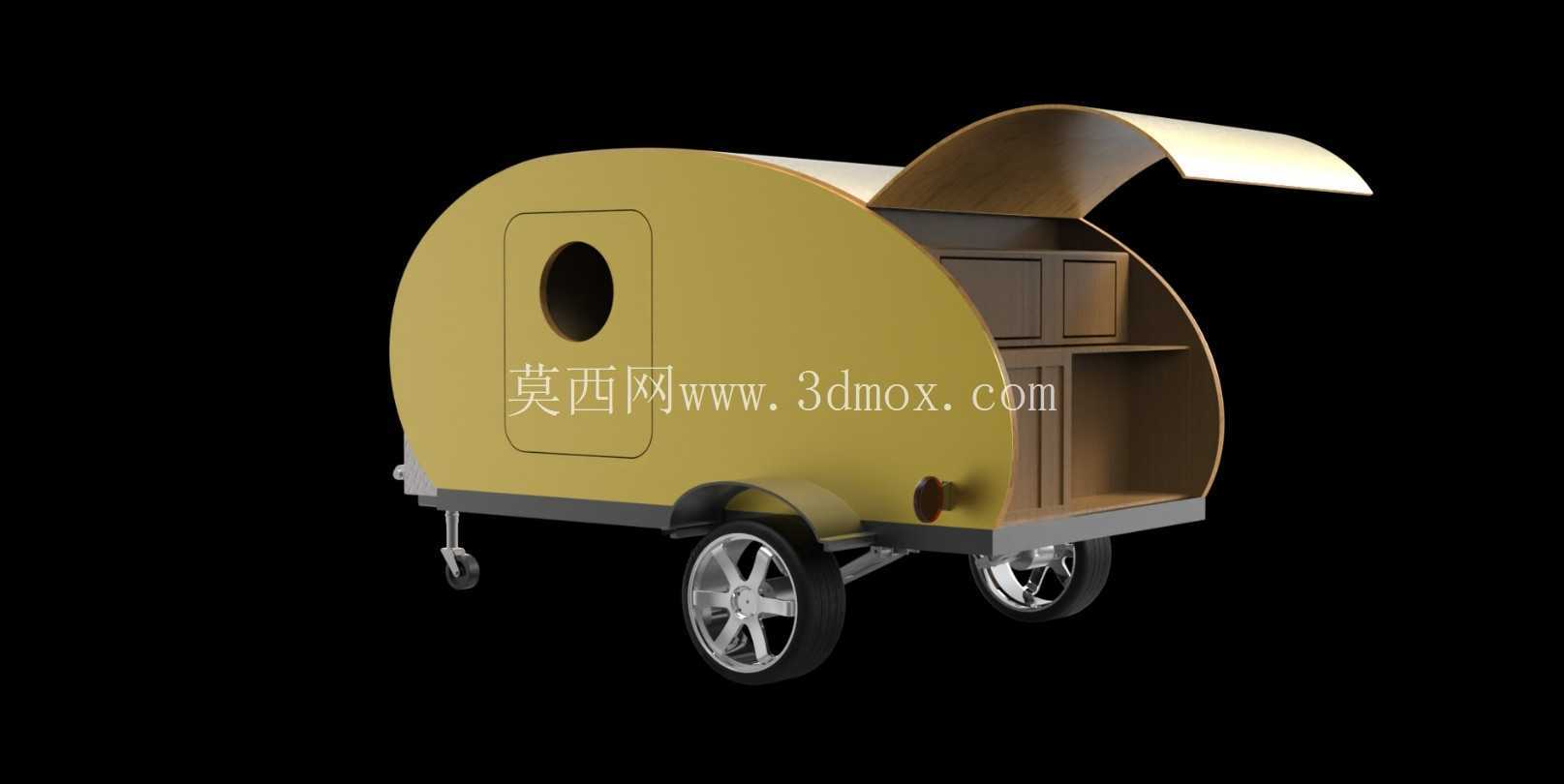

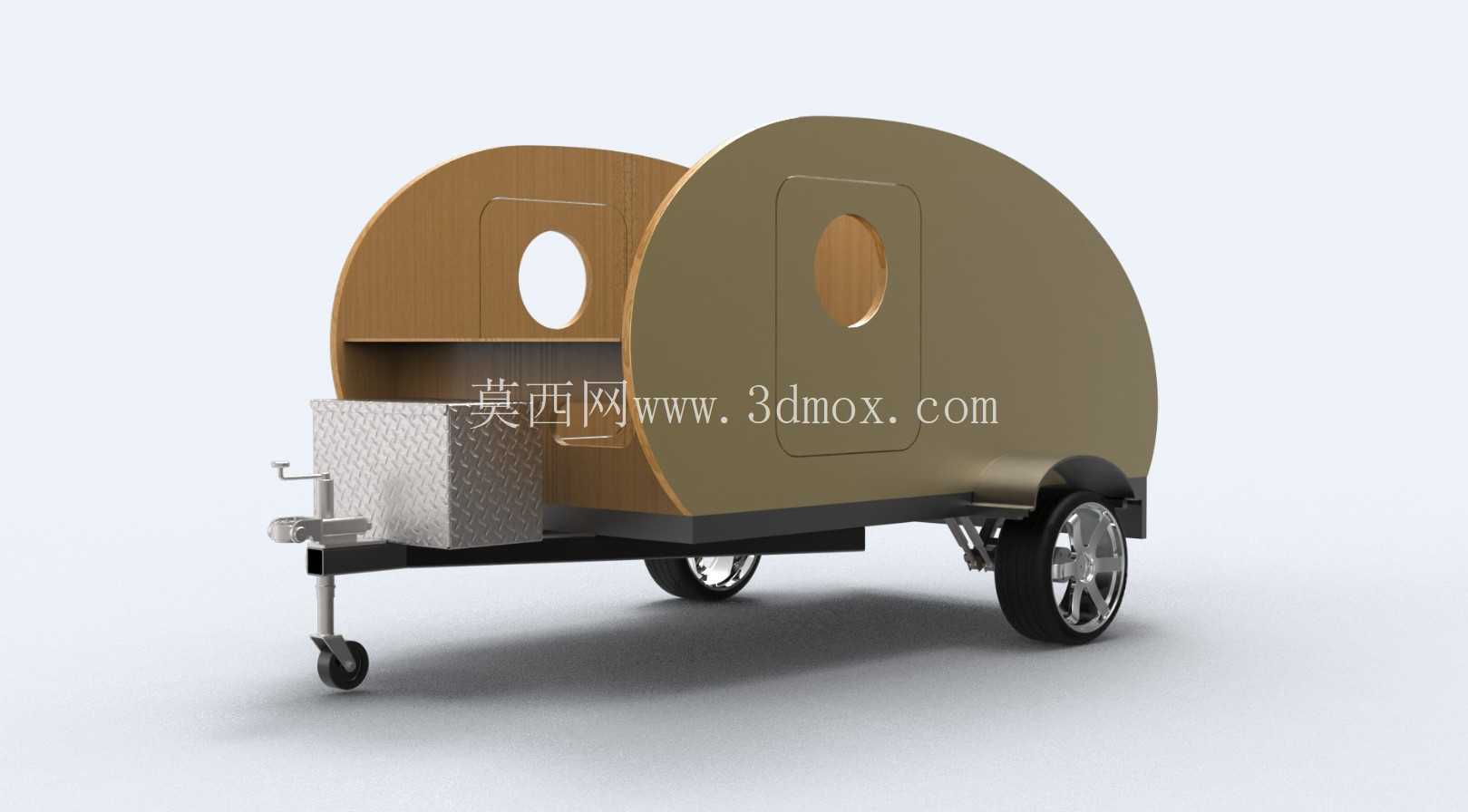

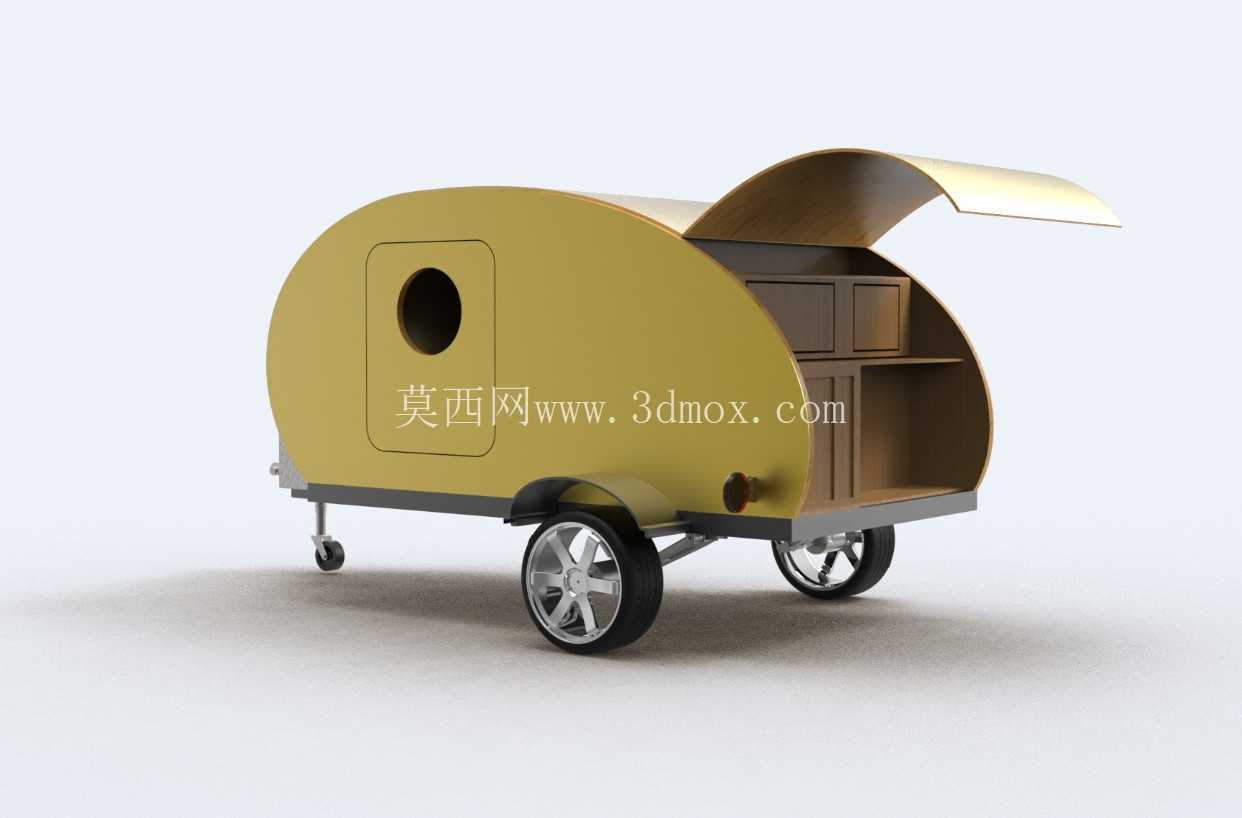

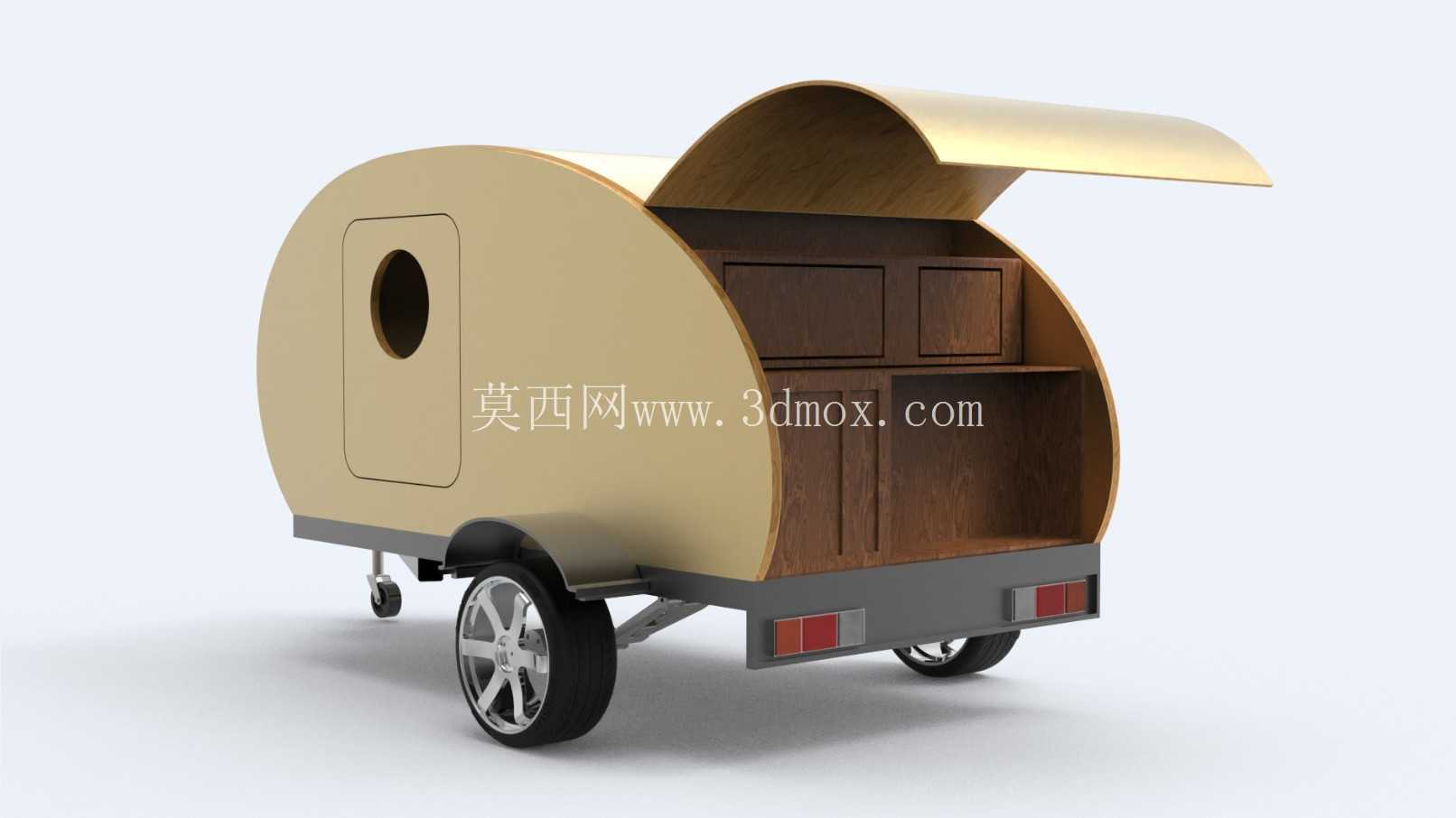

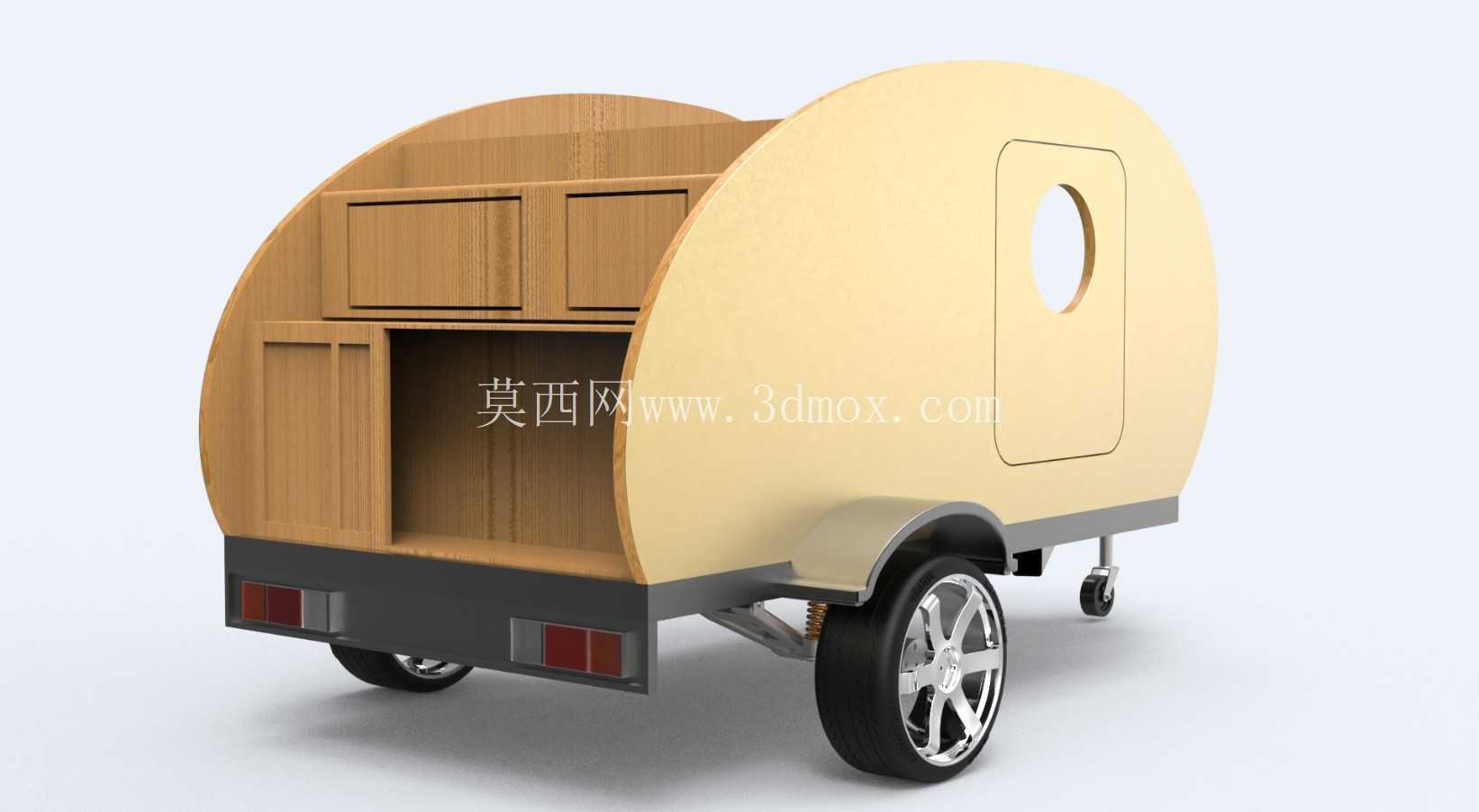

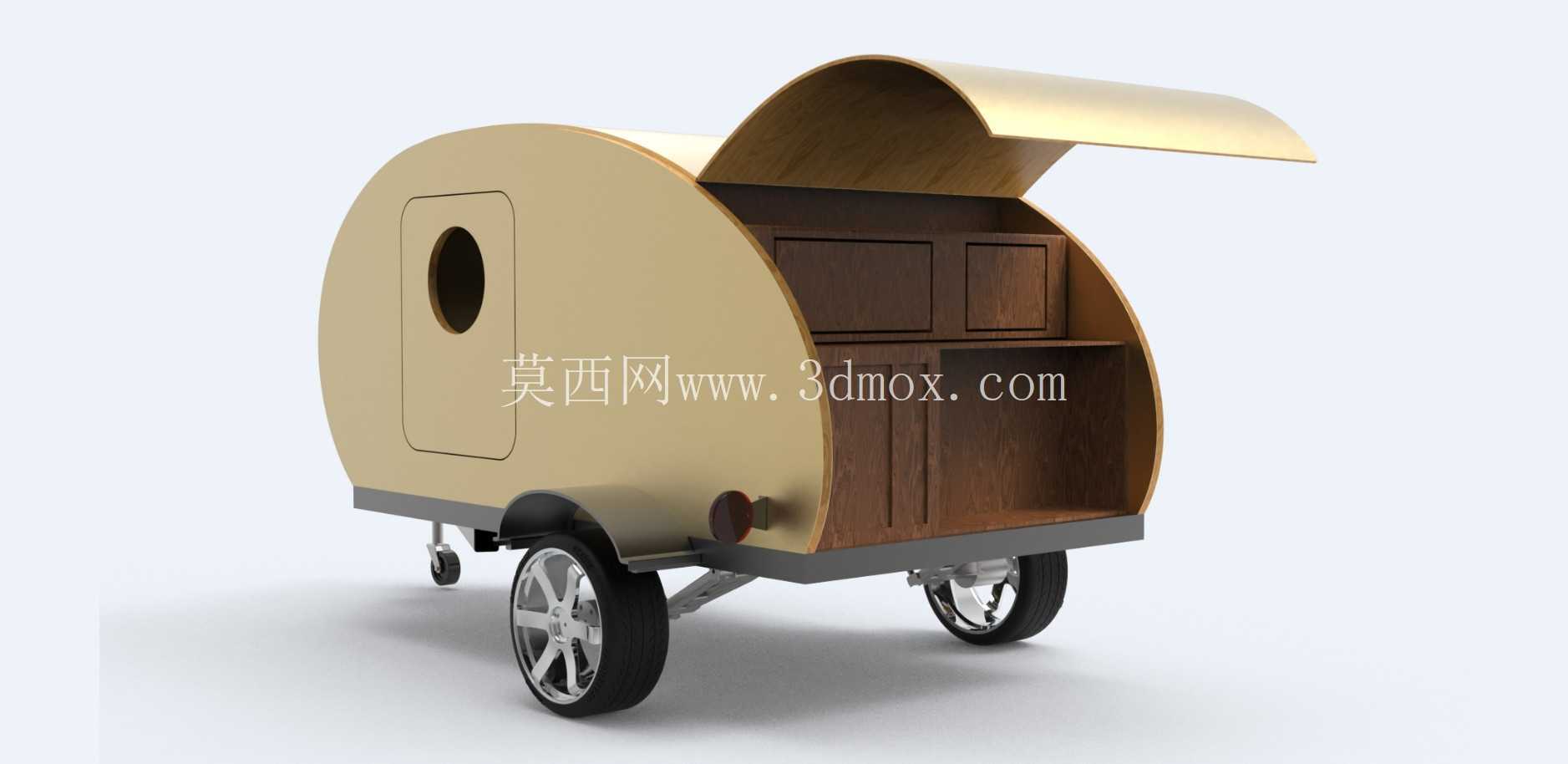

　　舱体功能分区紧凑。前部箱体可作为工具、气瓶、线缆或户外厨具的外置储物区，减少人员进入睡眠舱取放重物的频率。侧部椭圆窗承担采光和通风视线作用，门窗开口会削弱复合板材或金属蒙皮的局部刚度，因此在开孔周边需要设置加强框，并在窗框与外板之间预留密封胶条压缩量。尾门向上开启后，可与下方工作台形成简易厨房区域，适合营地停放时使用；行驶状态下尾门关闭，其铰链、气撑杆和锁扣需要承受振动与惯性载荷，铰链安装点不能仅固定在薄蒙皮上，应延伸到内部骨架。

　　外形尺寸方面，轻型水滴拖车通常控制在普通家用车可拖挂的宽度和高度范围内，宽度需满足道路通行界限，高度要兼顾车内躺卧空间与桥下通过性。建模时应重点检查轮胎跳动间隙、轮罩与舱体下缘距离、牵引架回转角度以及倒车时牵引车与拖车前端的干涉边界。前轮导向支架在收起到位后不能接近地面凸起，牵引连接器需保留安全链、制动信号线束和灯光接口的安装位置。

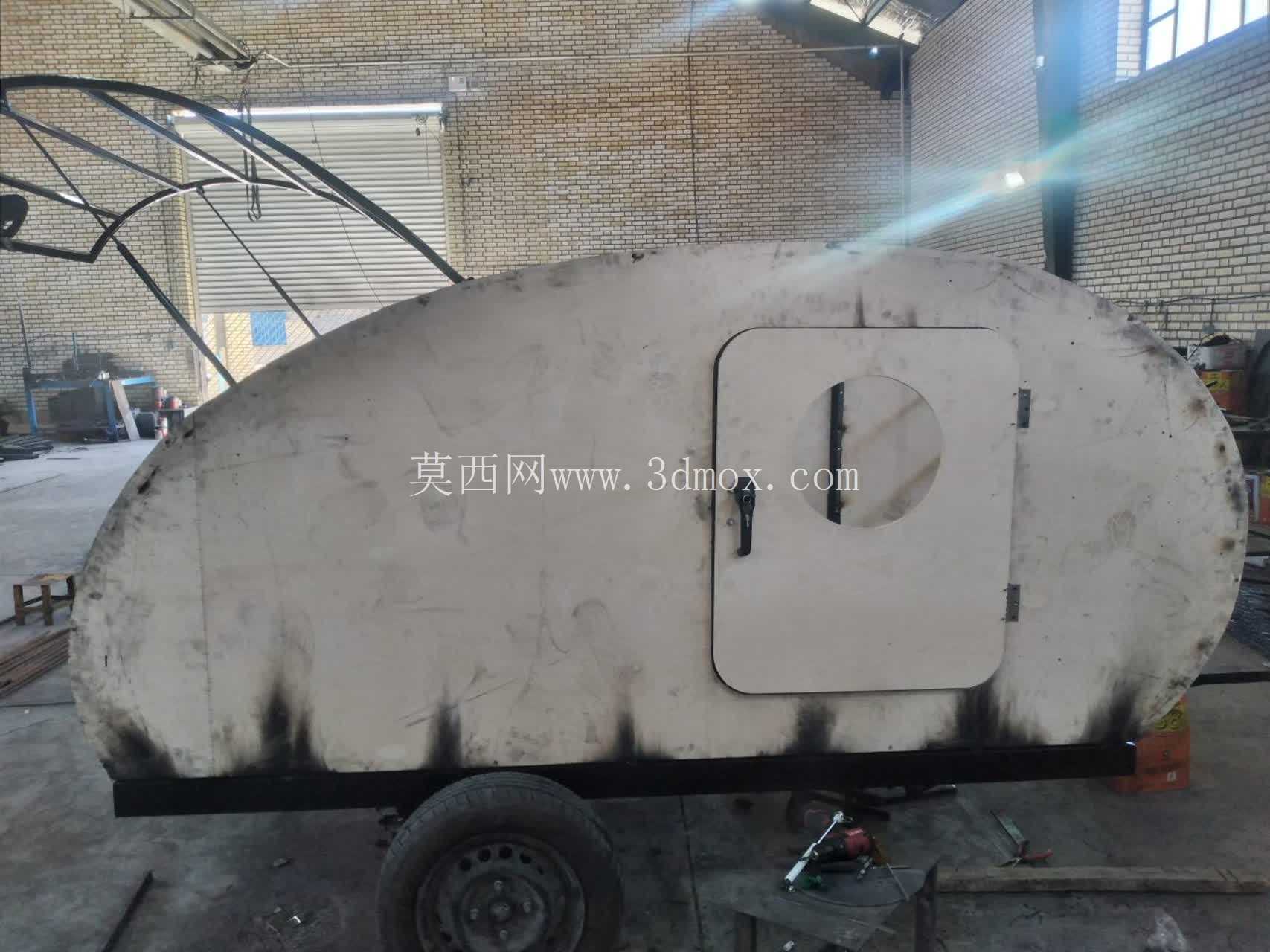

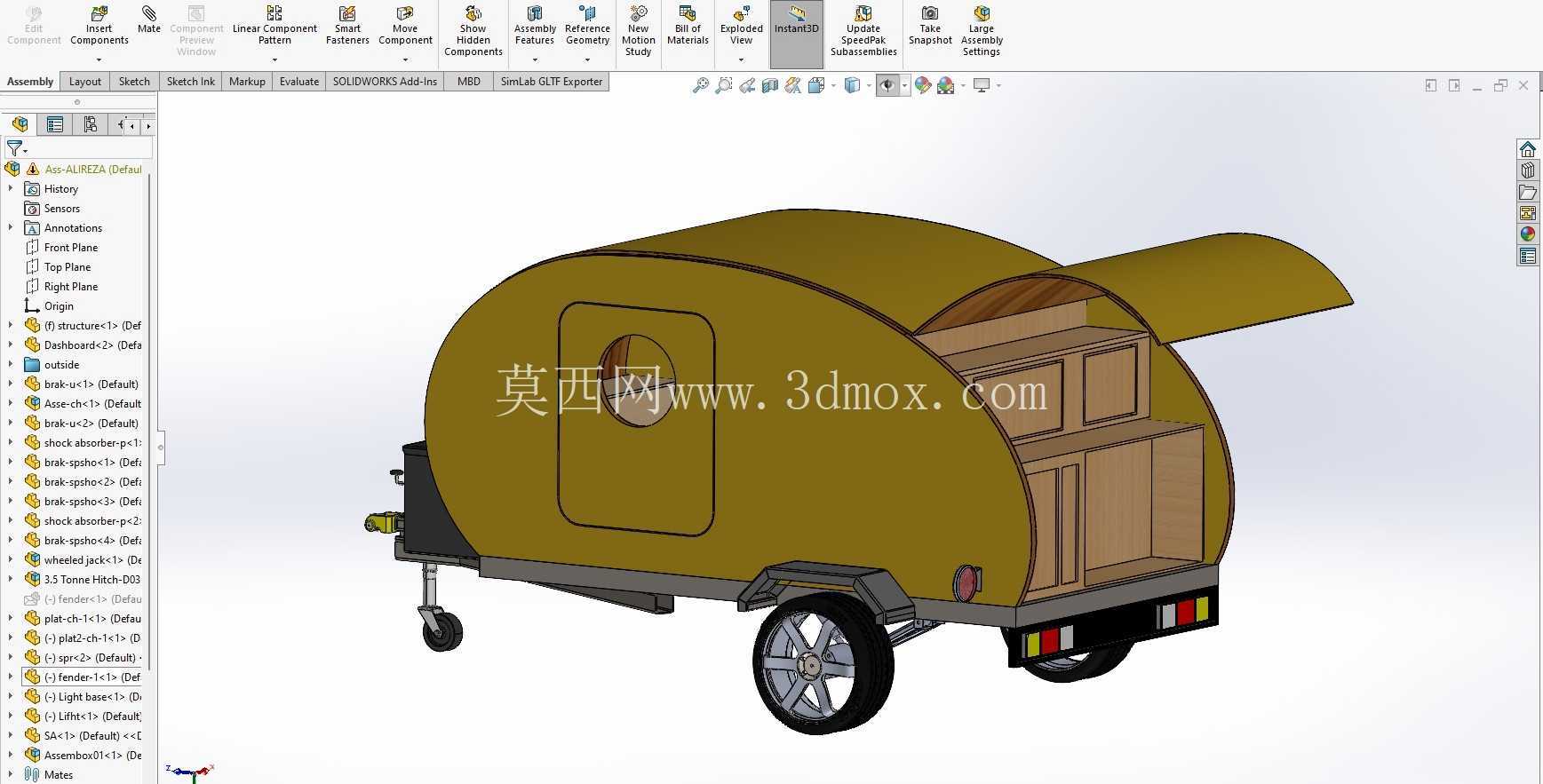

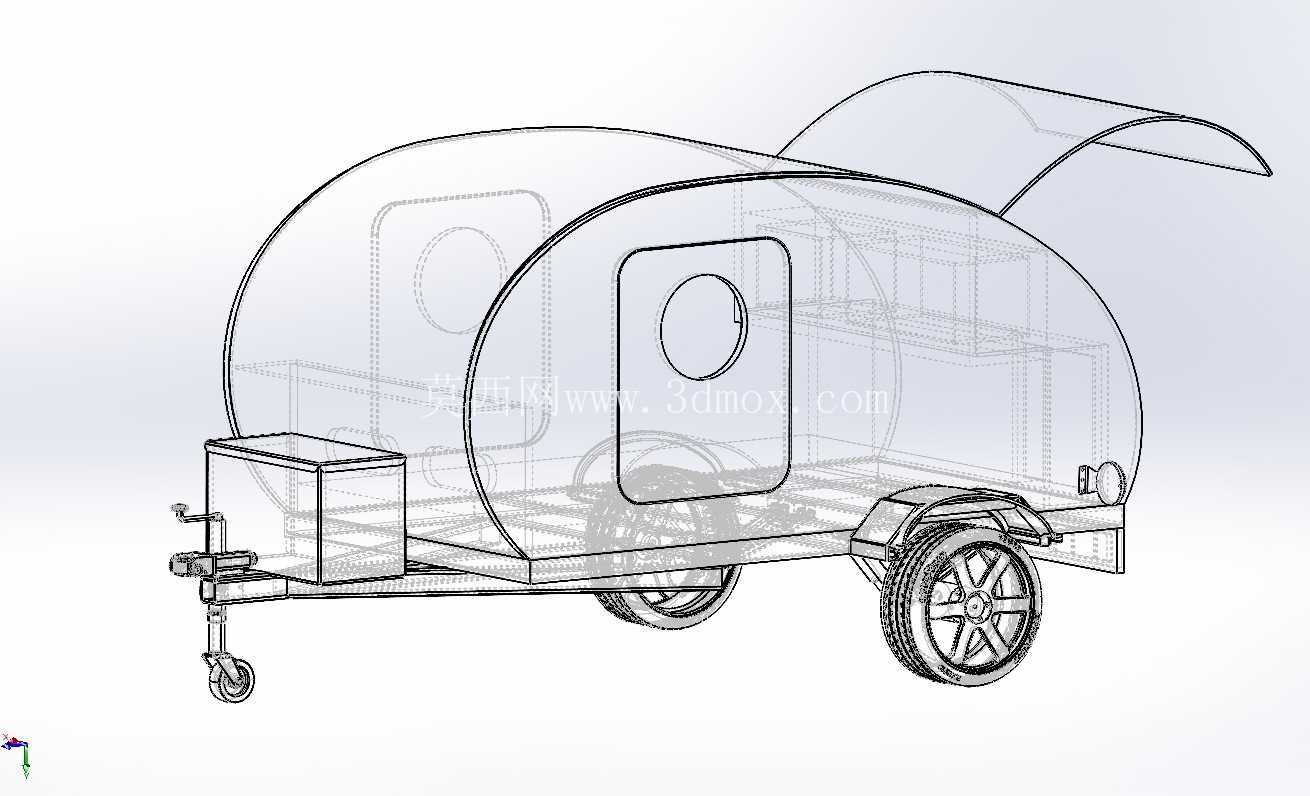

　　结构建模过程中，可将整车拆分为牵引架、底盘框架、轮轴悬架、舱体蒙皮、内部地板、门窗、尾门撑杆、外置储物箱和附件支架若干层级。曲面部分需保证圆弧顶、侧墙和尾板之间连续过渡，板件加厚后再布置骨架梁，能够更真实地反映装配关系。轮胎、轮毂、轴承座和板簧或扭轴悬架应按实际运动关系装配，避免渲染模型外观完整但工程干涉严重。对于后期加工而言，板材下料、骨架折弯、蒙皮铆接、窗框密封和底盘防腐都需要在三维阶段预留工艺空间，尤其是外板拼缝位置应尽量避开雨水直接冲刷路径，底盘下方管路和线束应远离轮胎甩泥区域。

　　该模型适合用于轻型拖挂露营车方案展示、结构布局校核、改装件开发以及户外旅居装备的前期设计参考，能够直观呈现水滴舱体、单轴底盘、牵引机构和驻营拓展部件之间的空间关系。
