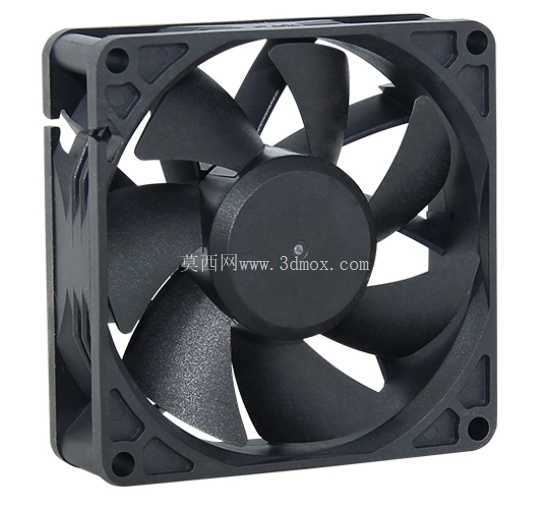

8025规格直流无刷轴流散热风机

　　在工控机柜、台式主机、小型电源柜、伺服驱动仓这类空间紧凑又持续发热的设备里，风冷散热永远是成本最低、维护最省心的热管理方案，这款80毫米见方、厚度25毫米的轴流风扇，正是行业里沿用多年的标准规格散热部件。

　　做结构选型的时候，最先要卡死的就是安装边界：风扇外框为正方形，长宽均为80mm，轴向厚度25mm，四个角预留沉头安装孔，孔位遵循行业通用8025风扇安装间距，适配M4或者配套自攻螺丝固定，安装时框体四角的加强筋刚好贴合机柜钣金或者塑料机箱的安装面，不需要额外做复杂的定位工装，直接在面板上开好对应孔位、预留出扇叶转动的安全间隙即可。很多新手做布局的时候容易忽略扇叶的轴向进出风空间，这款风扇厚度25mm，安装后两侧至少要留出不小于10mm的通风余量，不能直接把进风面贴在封闭钣金或者线束上，否则风阻陡增，实际风量会比标称值掉三成以上，还会带来额外的紊流噪音。

　　从结构设计逻辑来看，整个部件分为外框、叶轮、中心轮毂三个核心部分。外框采用一体式注塑成型，四角做了加厚凸台，安装孔周边布置放射状加强筋，既保证螺丝锁附的时候不会出现框体开裂，也能在风机长期运行产生微振动时，维持整体形位公差，避免扇叶转动蹭到框体内壁。框体的四个边角做了圆弧过渡，没有尖锐应力集中点，在批量装配搬运过程中不容易出现崩边缺料的问题。叶轮部分采用七片大倾角后掠式叶片，这个叶片数量和扭角是经过风量与噪音平衡优化的：相比五叶扇，七叶结构在相同转速下可以把气流切割得更连续，低频风噪明显降低；后掠的叶型在进气侧形成顺滑的导流曲面，空气从轴向进入后顺着叶道被加压推向出风侧，不会在叶根位置形成大面积涡流。中心轮毂为大直径圆形结构，内部用来容纳无刷直流电机的定子、转子与驱动电路板，轮毂外表面做平整哑光处理，既可以粘贴品牌标识，也能避免高速转动时出现视觉频闪带来的不适感。

　　实际设备应用里，这款12V供电的无刷风扇适配场景非常广：台式电脑CPU散热器塔体可以搭配它做主动吹风，把鳍片上积聚的热量快速带走；小型工业控制箱里，PLC、开关电源、伺服驱动器这些发热元件并排布置时，在机柜侧板开孔安装一到两台同规格风扇，形成前进后出的独立风道，就能把柜内温升控制在元器件允许的工作范围内；3D打印机的电控仓、小型激光雕刻机的电源 compartment、通讯基站的户外机柜内层，也都大量使用这个规格的风机。它采用无刷直流结构，没有碳刷磨损的问题，连续运行寿命远长于有刷电机，供电电压12V可以直接从设备内部的开关电源取电，不需要额外配置高压供电回路，接线逻辑简单，正负极对应即可运转，部分带测速功能的版本还可以把转速信号反馈给主控板，实现风机停转报警。

　　建模过程中需要重点还原几个配合细节：一是外框安装孔的沉头深度，要保证螺丝锁入后头部不高出框体表面，避免干涉相邻部件；二是扇叶和框体内壁之间的径向间隙，这个间隙通常控制在1毫米左右，间隙太小容易因为注塑公差或者运行振动出现擦叶，间隙太大则会在边缘产生回流漏风，降低风机效率；三是中心轮毂和外框之间的支撑筋，图中这款产品采用四角独立框体承载，电机通过隐含的内部支撑固定在框体中心，建模时要保证轮毂的同轴度，整个叶轮绕中心轴的动平衡余量要控制在合理范围，否则高速运转时会产生明显振动，连带固定的机箱钣金一起共振发声。

　　从风道设计的角度，选型时还要区分吹风和抽风两种安装方式：把风扇进风侧朝向柜外、出风侧朝向发热元件，属于正压吹风，风的流速集中，适合直接对准CPU鳍片这类高热流密度部件；把风扇进风侧朝向柜内、出风侧朝向柜外，属于负压抽风，能把整个柜内的热空气均匀抽出，适合多元件分散发热的机柜场景。8025这个规格之所以成为行业通用标准，就是因为它在80mm的安装 footprint 下，25mm的厚度既不会占用过多轴向空间，又能容纳足够尺寸的电机和叶片，在风量、风压、噪音、寿命几个指标之间取得了非常务实的平衡，是散热结构设计里最常调用的基础风冷部件之一。
