小型桌面木工台锯精密裁切设备

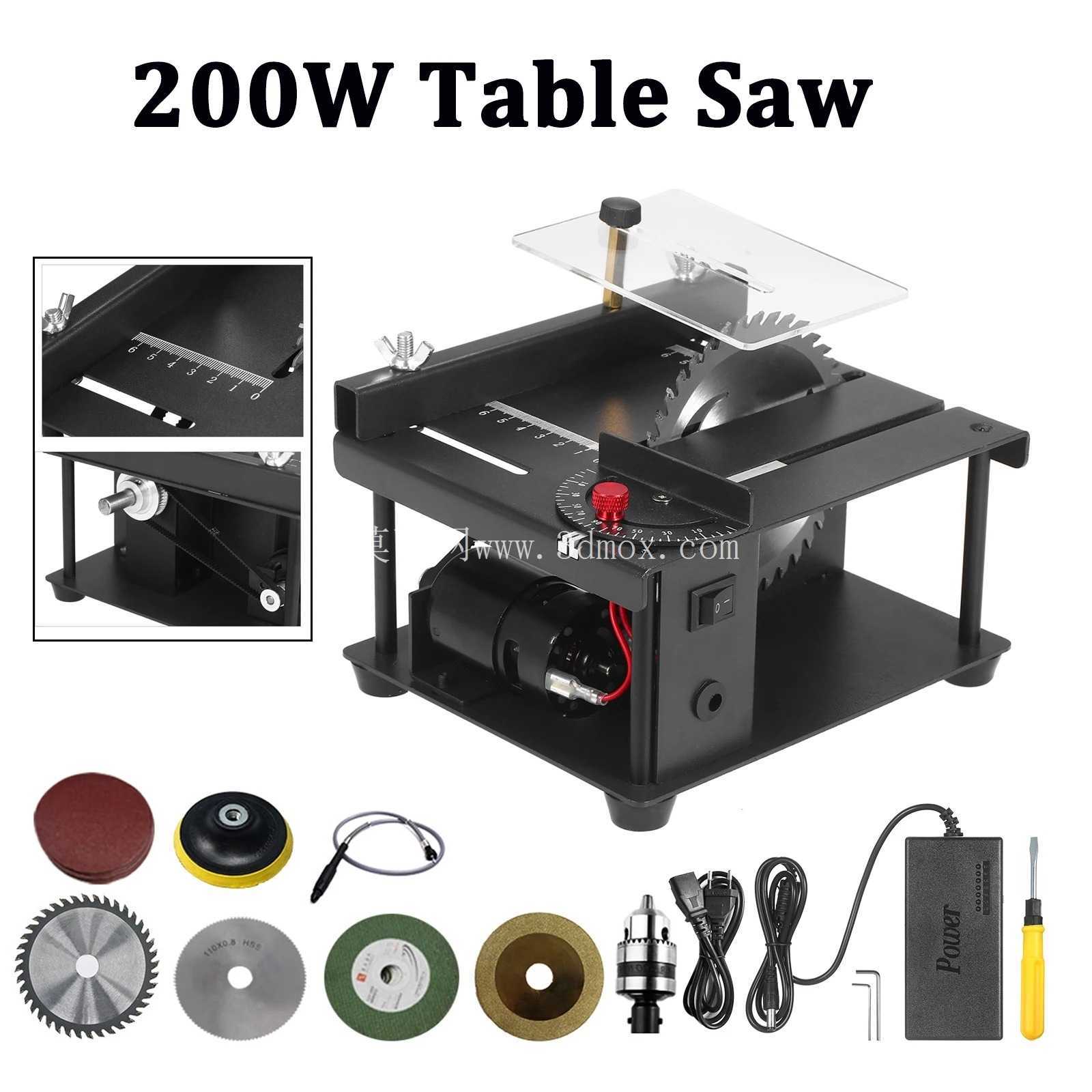

　　桌面型小型台锯主要面向手工制作、模型加工、教学实验、小件木工修配以及精密薄板裁切场景，在航模制作、建筑沙盘加工、手工皮具辅料裁切、小型木艺工坊、学校创客空间以及电子治具加工工位中都有较高使用频次。这类设备区别于工业大型推台锯，核心诉求是占地紧凑、操作边界清晰、锯切行程可控，能够在普通工作台面上完成薄木板、亚克力板、轻金属薄片、塑胶条以及小型型材的定长切断与修边作业。

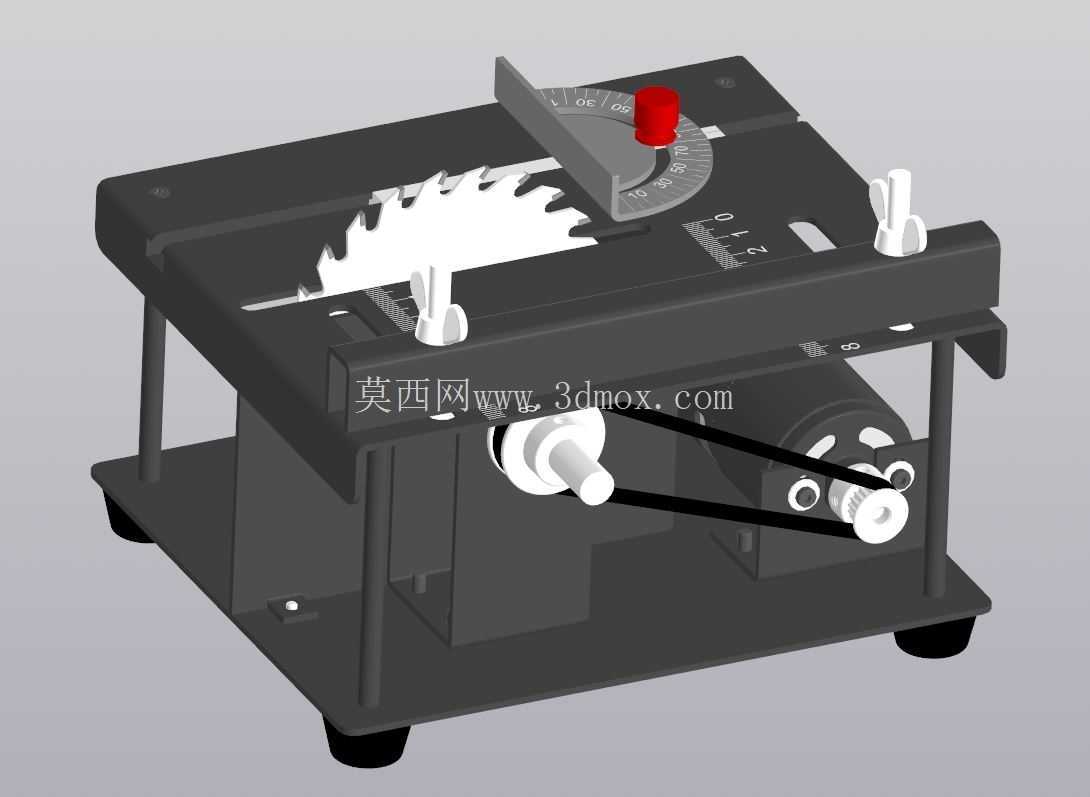

　　从整机结构来看，设备采用下层动力承载箱体与上层工作台面分层布置的形式，底部四个带缓冲垫的支撑脚将整机抬离桌面，既可以阻隔锯切过程中电机运转产生的振动向工作台传递，也能为下部锯片驱动组件、传动部件以及电气控制元件留出散热与检修空间。下部箱体采用钣金折弯成型的封闭壳体，侧壁预留控制开关与调节接口，内部容纳驱动电机、传动连接件以及锯片高度调节相关构件，壳体边缘做折边加强处理，避免薄板钣金在长期振动下出现共振变形。

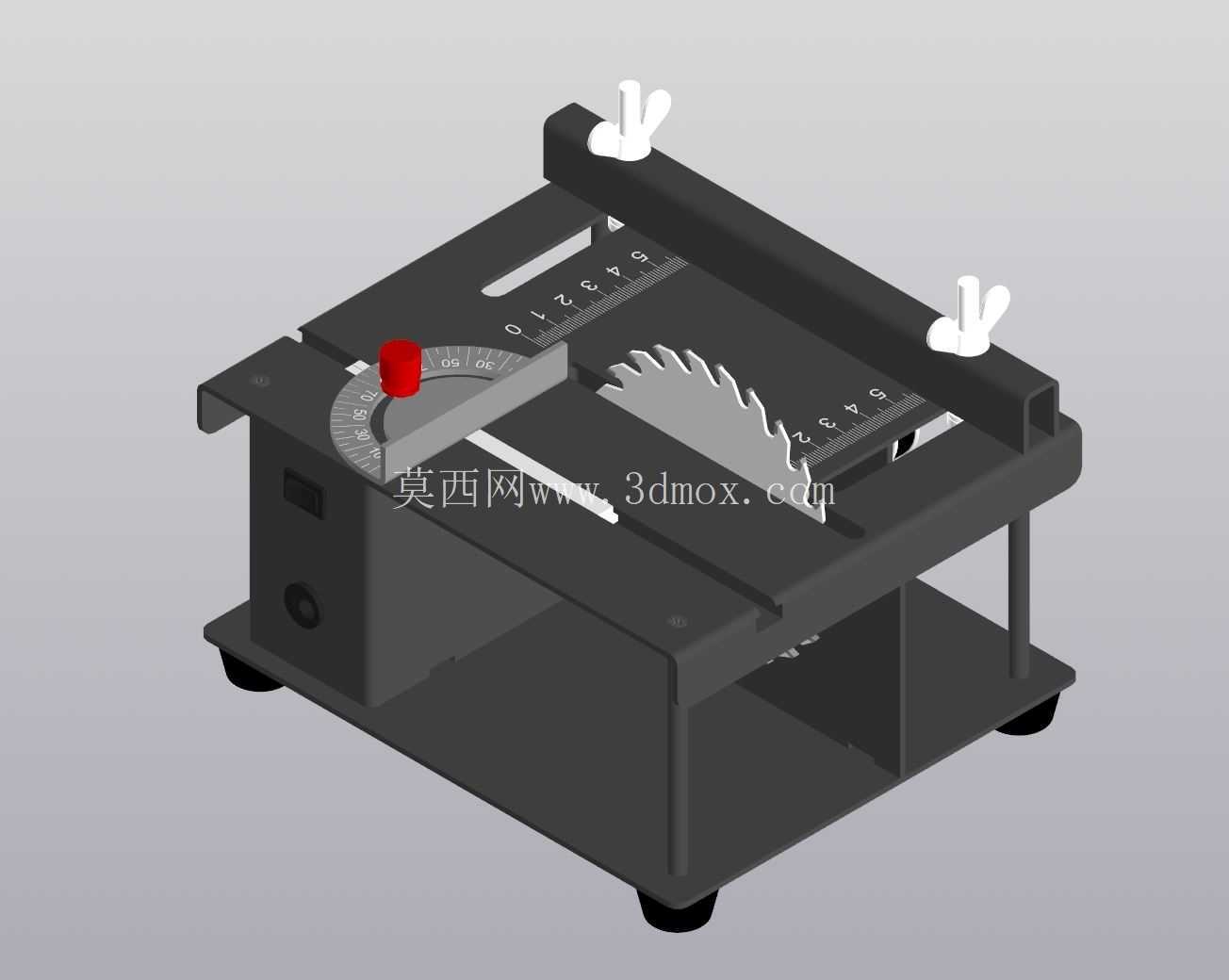

　　上部工作台面为整版平直加工的金属平台，作为工件推送的基准面，台面平面度直接决定锯切断面的垂直度。台面上开设锯片伸出槽口，圆锯片从槽口向上伸出设定高度，配合台面上的角度调节靠山与纵向定位挡板完成不同工艺要求的锯切。角度调节组件以转盘刻度盘为核心，红色锁紧旋钮用于固定调整后的裁切角度，刻度盘覆盖常用斜切角度区间，操作人员可根据工件角度需求转动靠山，对准刻度后锁紧即可完成斜切定位，无需额外搭配角度尺反复校核。

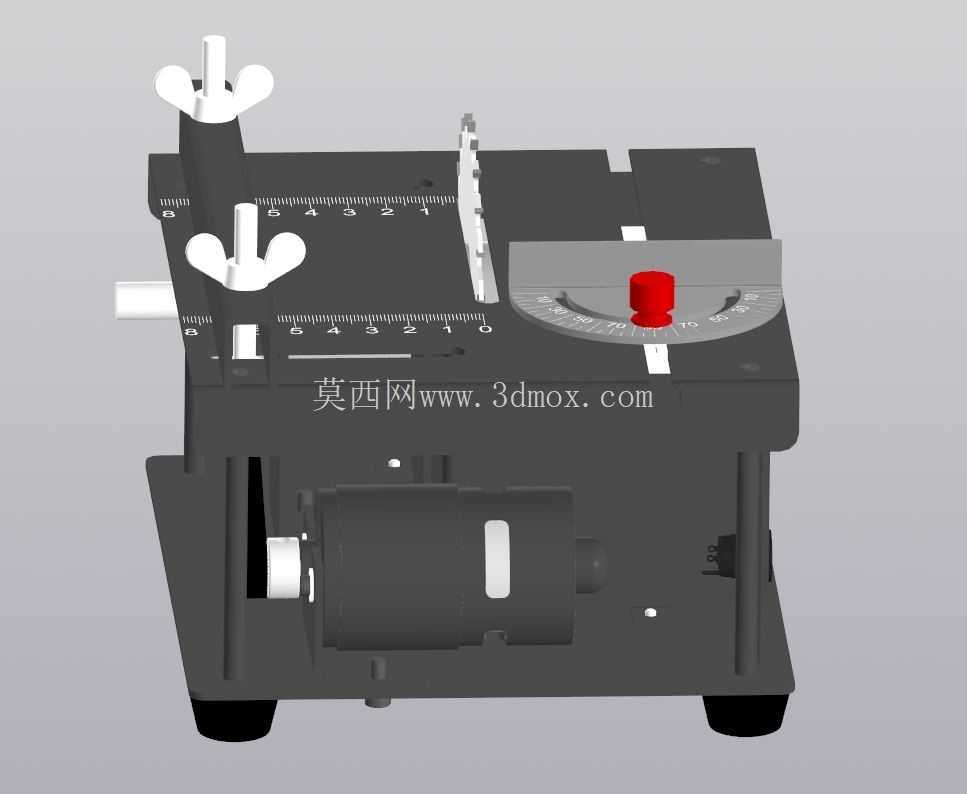

　　纵向靠山通过两个蝶形锁紧手柄固定在台面后侧的导向杆上，导向杆与锯片平面保持平行，松开蝶形手柄后靠山可沿横向滑动，调整到目标裁切宽度后压下手柄即可锁死，靠山侧面作为工件推送的贴合基准，保证长条形工件在进给过程中不会偏移，锯切出的条料宽度一致。靠山本体上加工有长度刻度，在快速设定裁切宽度时可直接读数，减少反复测量的辅助时间。台面两侧延伸出的支撑边用于放置待加工工件，在裁切较长条料时可临时承托工件端部，降低操作人员手持扶持的力度。

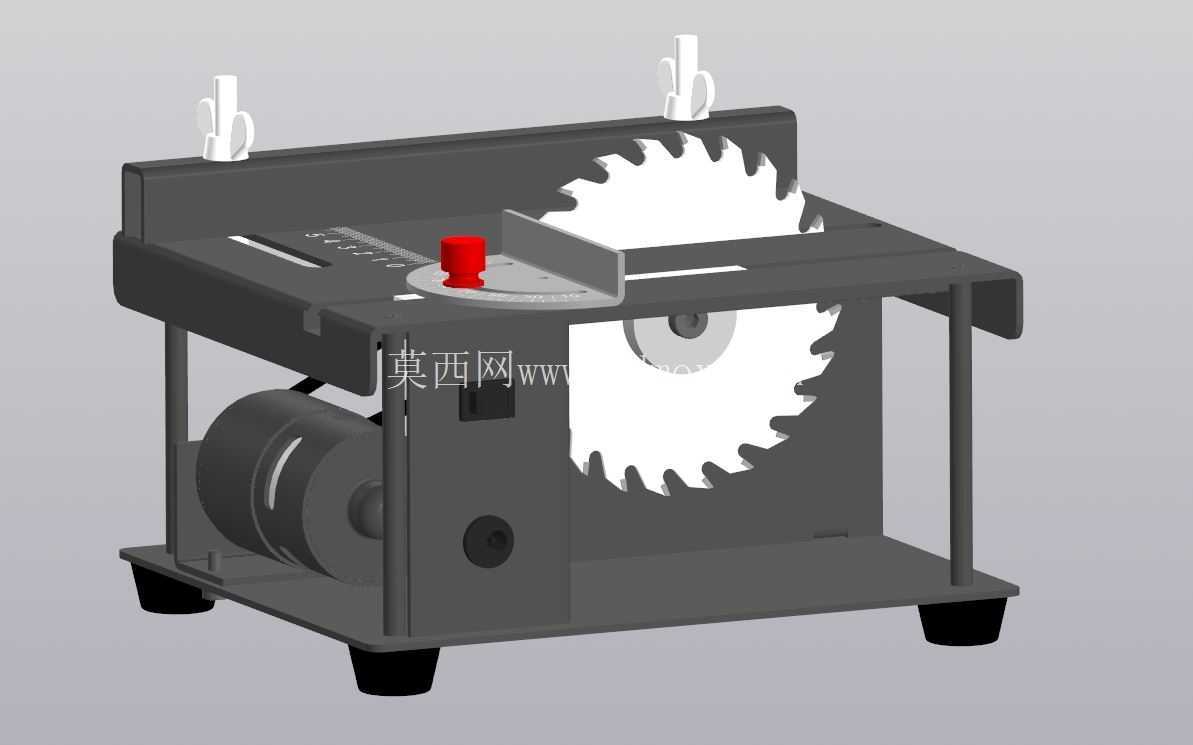

　　锯切执行部分采用圆形锯齿锯片，锯片通过主轴与下部动力单元连接，锯片露出台面的高度根据待加工工件厚度调整，通常露出高度略大于工件厚度即可，既保证完全切断材料，也能减少锯片外露长度，降低操作触碰风险。锯片与台面槽口之间保留均匀间隙，避免锯片高速运转时与槽口边缘发生摩擦，同时间隙控制在合理范围内，防止细小工件边角掉入槽内。

　　设备的操作逻辑围绕小型工件单手推送、单手扶持的作业习惯设计，工作台面高度适配普通坐姿操作，操作人员坐在工位上即可完成工件送进、角度调整与锁紧固定，无需站立操作大型设备的大行程动作。整机的安装边界仅需要普通桌面的承载空间，底部支撑脚的分布尺寸小于常规办公桌面，设备四周预留少量送料与排屑空间即可投入使用，不需要专门做地基固定，移动工位时可整体抬运转移。

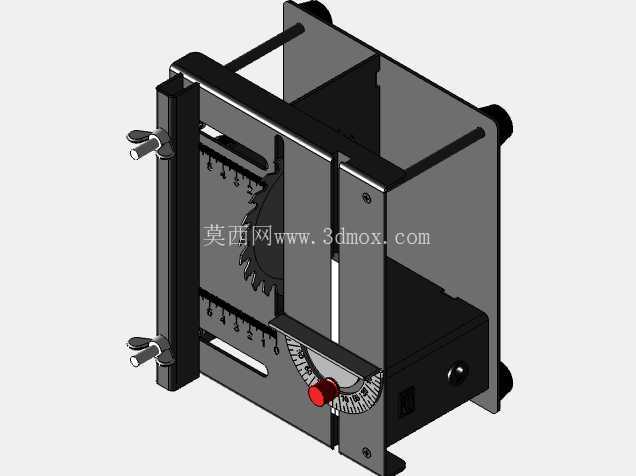

　　在结构设计过程中，首先需要保证工作台面与锯片旋转平面的垂直度，若台面倾斜会导致锯切断面出现斜口，因此建模时需对台面安装基准面、主轴安装孔位的同轴度与垂直度做约束匹配。其次靠山导向杆的平行度需要重点控制，导向杆两端安装座的定位面需同步加工，保证靠山滑动全程与锯片保持等距，避免出现裁切宽度前后不一致的问题。角度转盘的旋转中心需与锯片槽口位置匹配，保证斜切时靠山旋转后工件的交汇点始终落在锯片切削范围内，不会出现切不到位或者裁切位置偏移的情况。

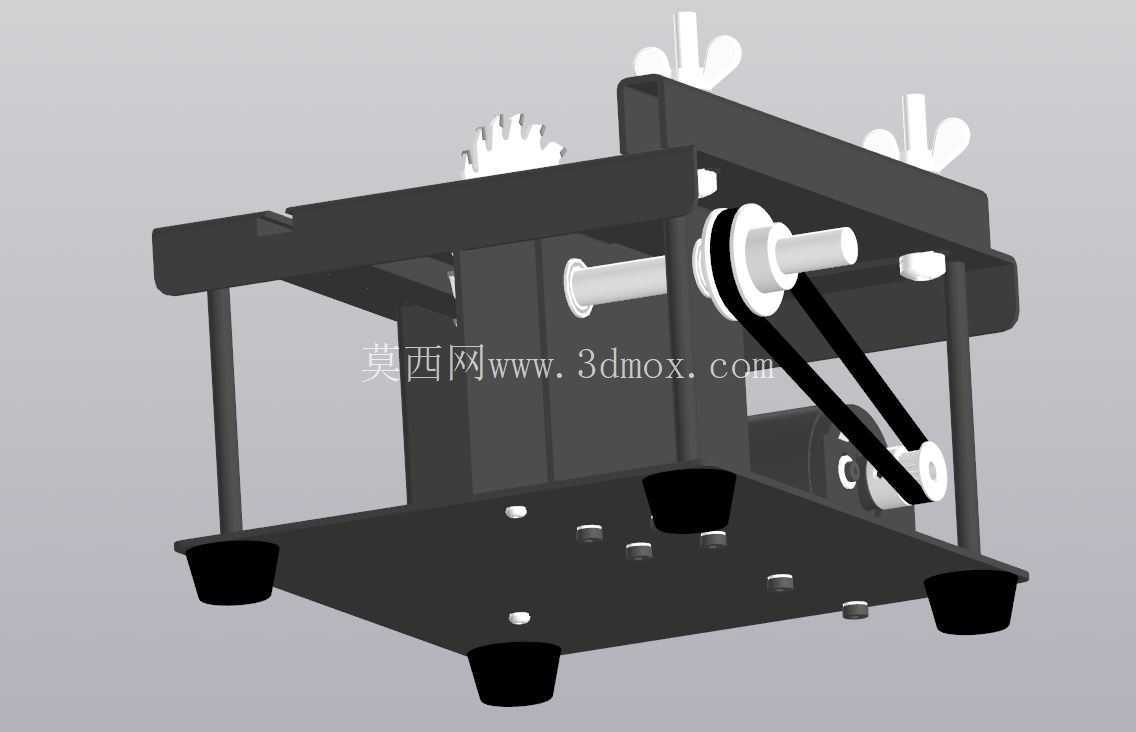

　　下部箱体的框架需要兼顾刚性与轻量化，钣金壁厚选择既要控制整机重量便于桌面放置，也要避免电机启动与锯切负载下箱体出现形变，箱体内部的电机安装座采用加厚板材固定，安装点位设置加强筋，将电机运转的反作用力分散到整个箱体底面。底部支撑脚采用橡胶类缓冲材质，安装位置避开箱体薄板的悬空区域，直接对应内部框架的受力点，防止支撑脚压在薄板上导致台面凹陷。

　　排屑方面，锯切产生的木屑与碎屑大部分会沿锯片旋转方向从槽口附近带出，下部箱体预留的空间可承接部分下落碎屑，日常清理时可翻转设备或者打开检修位置排出积屑，台面的光滑表面也便于清扫残留碎屑。电气控制元件布置在箱体侧壁易操作的位置，控制开关远离锯片切削区域，操作人员调整工件时不会误触开关，走线沿箱体内部边角固定，避开运动部件与锯片下方的落屑区域。

　　这类小型台锯在实际使用中常配合定位挡块、推料棒等辅助工装使用，针对尺寸过小的工件，不直接用手推送靠近锯片的部位，通过推料棒将工件推过切削区域，保障操作安全。设备的整体结构没有复杂的外围管线与大型防护外壳，所有功能组件集中在台面与箱体两个模块上，装配时先完成下部动力组件的安装调试，再扣合上部工作台面，最后调整靠山与角度转盘的位置即可完成整机装配，各部件的拆分逻辑清晰，便于后期维护更换锯片、清理内部积屑以及检修传动部件。
