这套小型三轴数控加工单元的结构搭建,最初是围绕小尺寸工件的轻切削、精密刻蚀与教学演示场景展开,在小微加工工坊、职业院校数控实训工位、个人研发工作室以及非标零件打样环节都有明确的落地空间。日常使用中它可以承接铝件薄壳铣削、塑料件开孔修形、铜电极刻字、木工浮雕走刀这类负载不大但对走位精度有要求的工序,相比大型立式加工中心,它不需要专门的设备地基,也不用占用大面积车间场地,普通防静电工作台或者加厚实木操作台就能承载,整机运行时的振动幅度控制在小范围区间,不会对周边精密检测仪器造成干扰。

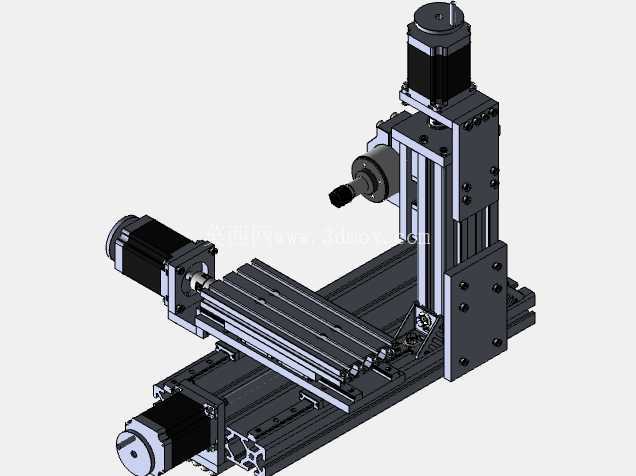

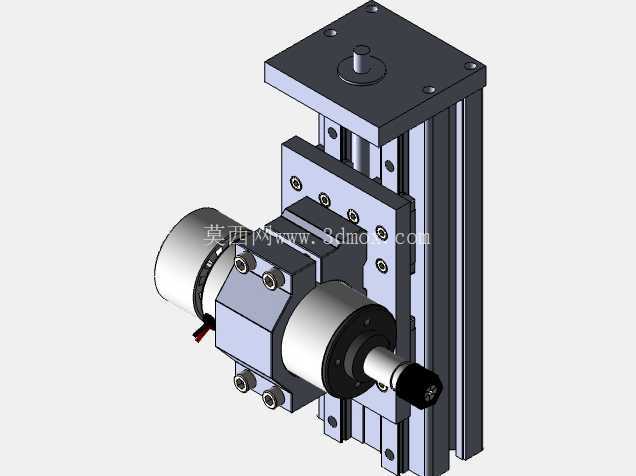

从布局逻辑来看,设备采用经典的定立柱、动工作台三轴正交架构:底部基座铺设两根平行的直线导轨作为X向承载导向,工作台滑座通过滑块与导轨配合,由一端的伺服电机经联轴器驱动滚珠丝杠带动滑座完成横向进给;Y向传动组件集成在工作台滑座内部,同样采用丝杠导轨组合实现工件装夹平台的纵向移动;竖直方向的Z轴立柱固定在基座后侧,主轴滑枕沿立柱上的竖向导轨上下走刀,主轴电机通过夹头夹持不同规格的铣刀、刻刀或者钻头,完成切削动作。三个进给轴的驱动电机均布置在传动链的末端,电机法兰与安装支座通过止口定位,同轴度偏差在装配时可以通过修配调整垫片控制在合理范围,避免丝杠运转时出现别劲、爬行的问题。
结构设计过程中优先兼顾了刚性与轻量化的平衡:基座和立柱主体采用挤压铝型材搭配钢板加工件拼接,型材槽内预埋钢制螺母用于锁紧各连接面,关键受力的主轴安装板、电机支座则使用整块铝板铣削成型,避免薄板焊接带来的应力变形。走线方向沿型材侧边的线槽布置,电机动力线与编码器信号线分开排布,减少信号干扰的隐患。各轴的行程限位块安装在导轨两端的极限位置,硬限位采用聚氨酯缓冲块吸收滑座超程时的冲击,同时电气侧搭配原点光电开关,开机后各轴可以自动回零建立工件坐标系。
安装边界方面,整机底面的四个支撑脚座预留了螺栓过孔,既可以直接放置在台面上通过橡胶垫减震,也可以穿过孔位用螺栓锁紧在工作台面,进一步提升高速走刀时的稳定性。设备周边需要预留的操作空间也经过考量:正面要留出工件装夹、对刀操作的距离,左侧和右侧分别留出电机散热、电控盒接线的维护空间,后侧不要紧贴墙面,保证Z轴电机以及主轴散热风道的空气流通。工作台面上预留了标准T型槽或者夹具安装孔位,通用平口钳、小型十字台钳、真空吸附吸盘都可以直接固定,不需要额外改装转接板。
实际调试时,三轴的垂直度可以通过立柱与基座之间的定位销反复修配保证,X、Y轴的平面度通过刮研基座导轨安装面来控制,主轴轴线与工作台面的垂直度则通过修磨主轴安装板的结合面调整。进给丝杠的预紧力根据轻切削工况设定,既消除反向间隙,又避免预紧过大导致运转阻力升高、电机发热。整套结构没有采用复杂的铸件机身,全部零部件都可以通过常规铣削、钻孔工序加工完成,装配难度低,后期维护时拆解任意一个轴组都不需要挪动整机主体,更换导轨滑块、丝杠或者电机都能在短时间内完成,非常适合小批量自制设备以及教学场景下的结构拆装实训。针对不同加工材质,主轴转速可以在宽区间内调整,进给速度匹配刀具参数设置,在加工亚克力、密度板这类软材料时可以走高转速快进给路线,加工薄铝件时则降低切深、控制进给负载,避免主轴颤刀留下振纹。整机的管线弯折半径都大于线缆允许的最小弯曲值,拖链随轴往复运动时不会出现管线拉扯、磨外皮的情况,长期运行的可靠性得到充分保障。
