树莓派4超薄ICE塔式风冷散热模组

　　这套散热结构面向树莓派4单板计算机的高负载运行场景，常见于边缘计算网关、视觉采集节点、小型工控终端、教学实验平台以及长期开机的嵌入式服务装置。单板计算机在持续视频解码、多路传感器接入、Python服务运行或外接扩展板时，主控芯片、内存颗粒和供电区域会产生集中热量，若仅依赖板载小型散热片，密闭机柜或堆叠安装环境下容易出现温度墙触发、主频回落甚至运行不稳定。该模组采用塔式风冷思路，把轴流风扇、导热基座、散热鳍片和板卡固定结构整合在有限高度内，目标是在不明显增加整机外形包络的前提下，提升热交换面积并形成定向气流。

　　从结构布置看，风扇位于模组侧前方，扇框与黑色导风区域相连，气流被压向后方的鳍片组，再沿板卡表面和接口间隙排出。这样的路径不是简单把风扇贴在芯片上方，而是让冷却风经过主要发热区后继续带走板卡周边积热，对网口、USB接口附近以及供电元件周围的空气滞留也有一定改善。散热主体采用薄片堆叠形成的竖向通道，鳍片间距兼顾风阻与换热面积：间距过小会提高风扇负载并增大噪声，间距过大则有效换热面积不足。超薄ICE塔的设计重点在于压缩Z向高度，使树莓派装入标准外壳、设备支架或密集实验架时，不会因散热器过高而干涉上盖、线束或相邻模块。

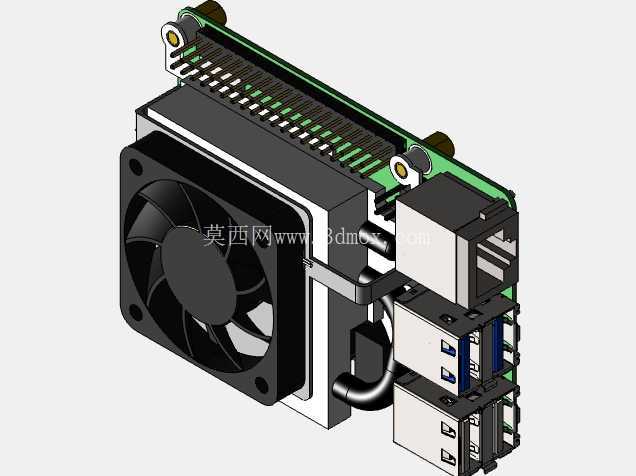

　　安装边界需要围绕树莓派4板卡轮廓校核。模组底部导热位置对应板卡主控芯片区域，固定件避让主板四角安装孔、GPIO排针、以太网口、USB接口、Type-C供电口和Micro HDMI接口。图中可见绿色PCB边缘、排针和接口均保持可接入状态，说明散热组件在建模时没有把外设连接空间作为牺牲项。对于结构工程师而言，这类模型的价值不只在外观复刻，更在于检查风扇外框与USB接口插拔空间、散热塔与GPIO排线弯折半径、固定卡扣与板卡元件高度之间的关系。若在实际项目中把树莓派放入金属机箱，还应把该散热模组的最高点、风扇侧向突出量、线缆出线方向一并纳入干涉检查。

　　导热基座承担芯片到鳍片的热传递，其底面需要与芯片封装保持平行接触。模型中基座、热管或导热连接段与鳍片组形成连续热路，风扇则提供强制对流。相比开放式散热片，这种带风扇的封闭导风结构在低速风量下也能建立较稳定的风压，适合灰尘较少但空间紧凑的电控箱。风扇供电线从模组侧部引出，走线位置靠近板卡边缘，避免压碰内存芯片或插接件；在三维布线时，可将线材沿风扇边框和散热塔侧面固定，预留小幅振动余量。

　　设计思路上，该模组没有追求夸张的体积，而是围绕单板机的真实热边界做平衡：一方面保留树莓派4作为开发板的扩展能力，GPIO排针、显示接口和通信接口不被遮挡；另一方面通过风扇加塔式鳍片把芯片热量快速扩散。外形方面，前部圆形风扇形成明显的进风面，后方银黑相间的散热塔与PCB平行布置，顶部金属压条和固定件把散热器压紧在板卡上，既控制装配间隙，也便于用户拆装。扇框四角的安装孔位、卡扣和导热件位置都适合在后续设计中转化为工程图，用于核对外壳开窗、风道挡板或防尘网的位置。

　　在实际选型时，不能只看散热器是否能够装到板卡上，还要结合机箱风道判断进风与排风方向。若设备柜采用自然对流，可让风扇朝向柜内空旷侧，避免热风被网线、电源适配器或其他板卡反弹回进风口；若多块树莓派并排安装，应保证各板之间留有吸风间隙，防止相邻设备排出的热风直接进入风扇。对于3D打印外壳或亚克力支架设计，该模型可作为数字母版，用来确定上盖通风孔范围、风扇维护口以及主板固定柱高度。鳍片顶部、风扇外框和接口端部构成了主要装配边界，任何外壳筋位都不应侵入这些区域。

　　从建模表达来看，组件把PCB、接口、排针、风扇、叶片、扇框、散热鳍片、压条和紧固件之间的层次关系表现得较清楚，能够用于装配演示、干涉检查和散热方案沟通。叶片采用轴流风扇常见的弯曲形态，运转时把轴向空气推向散热塔；扇框周围的黑色实体既承担支撑，也起到导流作用。散热塔侧面与板卡之间保留必要绝缘距离，底部接触区集中在发热芯片上方，避免对周边低矮元件造成压迫。整体结构适合嵌入式硬件开发者、小型工控设备设计者以及数码改装结构件设计者参考，尤其适合需要在紧凑空间内平衡散热能力、接口可用性和装配高度的项目。
