8厘米规格12V直流PC冷却散热风扇

　　在桌面PC硬件散热、小型工控机柜通风、嵌入式设备主动散热这类场景里，8cm规格的12V直流轴流风扇是选型频率极高的通用散热部件，这类部件的三维建模精度，会直接影响后续结构装配时的干涉校验、风道仿真的边界准确性，很多刚接触结构设计的工程师容易忽略这类标准件的细节建模，往往只拉个方块加几个叶片就草草了事，实际到装配阶段才会发现安装孔位偏差、扇叶与周边结构间隙不足、出线位预留空间不够等问题，反而拖慢整体项目进度。

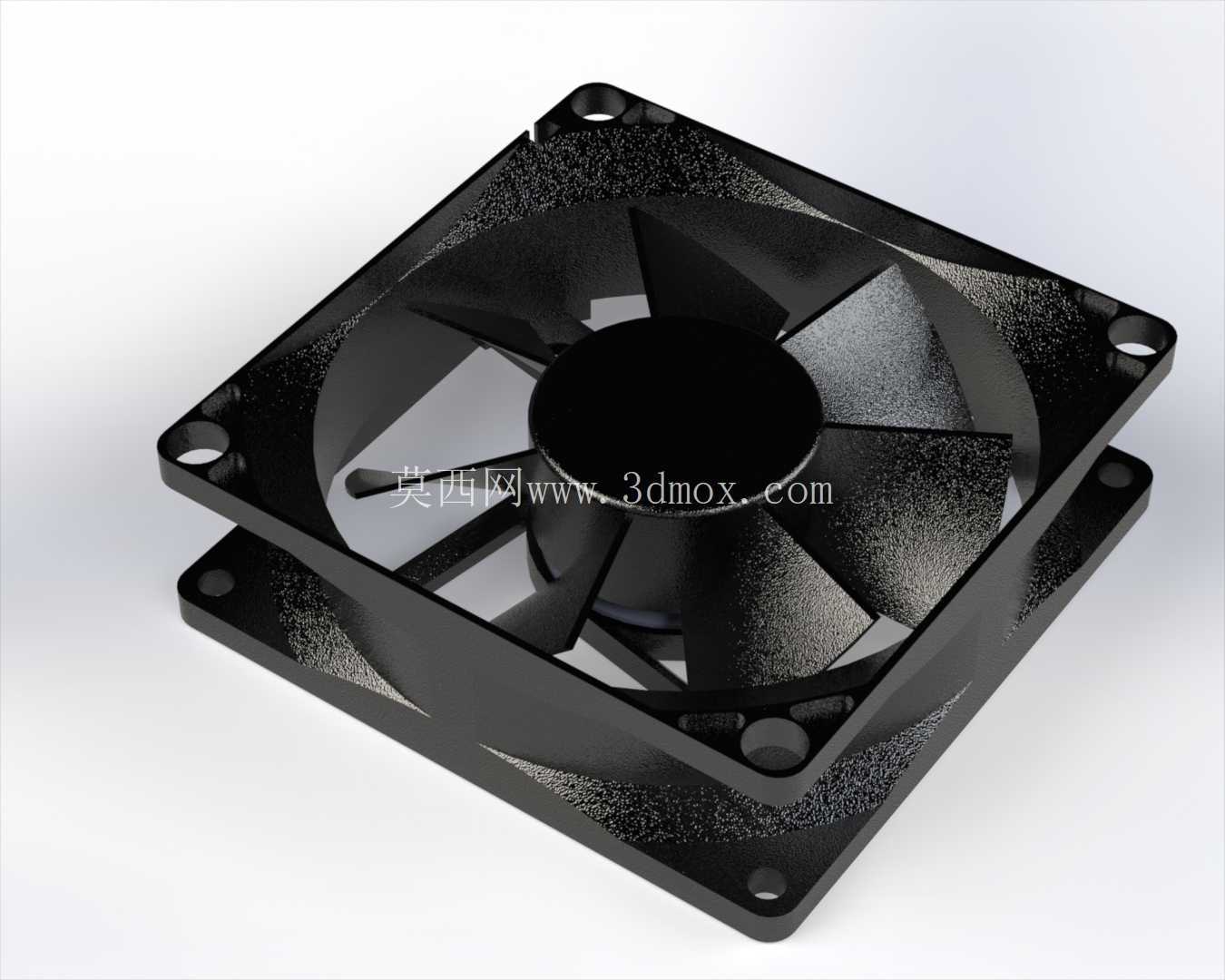

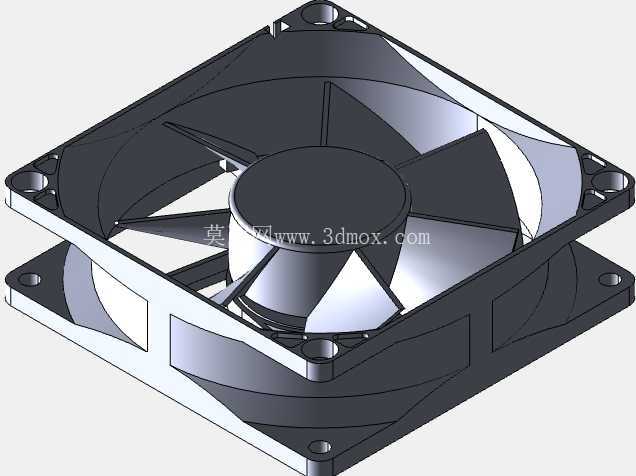

　　这款8cm12V散热风扇的建模，完全按照量产实物的实际尺寸还原，外框为标准正方形结构，边长严格控制在80mm，外框厚度为25mm，是行业内通用的8025风扇规格，四个安装角的固定孔中心距为71.5mm，孔位直径适配M4规格的自攻螺丝或者减震胶钉，安装角做了R3的圆角过渡，既避免安装时应力集中开裂，也能减少边角磕碰带来的外观损伤。外框的进风侧做了0.8mm的导流唇边，出风侧则做了平直的切面设计，能有效减少扇叶转动时的边缘紊流，降低风噪的同时提升静压表现，适配机箱前进风、后排风、CPU塔式散热器侧吹等多种安装位置。

　　扇叶部分采用7片后掠式叶片设计，叶片的安装角从叶根到叶梢做了连续的渐变处理，叶根处安装角为32度，叶梢处收窄到24度，这种变角度设计能让叶片在转动时，不同半径位置的线速度匹配对应的出风角度，避免叶梢位置出现气流分离，在1800转的额定转速下，能提供38CFM的风量，同时把运行噪音控制在26dBA以内，兼顾散热效率和静音表现。扇叶中心的轮毂直径为35mm，轮毂表面做了同心圆的防滑纹理，轮毂内部预留了直流无刷电机的安装腔体，腔体直径28mm，深度12mm，能适配常规的8025风扇所用的24mm外径外转子电机，电机的出线位设置在外框的侧边角落，预留了3mm直径的走线槽，方便结构设计时提前规划线材的走线路径，避免线材被扇叶剐蹭。

　　建模过程中，外框的四个安装柱做了1.5mm的加厚处理，对应实物里的嵌装铜螺母位置，能准确还原安装时的螺丝拧入深度，避免结构设计时把安装柱的壁厚算薄，导致实际打样后安装柱开裂。扇叶和外框之间的径向间隙控制在1.2mm，轴向间隙控制在1mm，完全和量产实物的装配间隙一致，在做运动仿真的时候，可以准确模拟扇叶转动时的活动范围，校验周边结构是否会和扇叶发生干涉。外框的四个边角还做了1mm厚度的减震胶垫安装位，凹槽深度0.8mm，能适配市面上通用的8cm风扇硅胶减震钉，在做整机振动仿真的时候，可以准确还原减震垫的压缩量，评估风扇运行时的振动传递情况。

　　从实际应用的角度看，这类风扇除了常规的PC机箱散热，还广泛用在小型网络交换机的机柜通风、迷你ITX主机的散热模组、工业控制箱的内部空气循环、LED显示屏的背面散热等场景，不同场景下对风扇的安装方向、接线位置、风压要求都有细微差别，这个模型把所有的安装基准面、孔位、间隙都做了1:1还原，结构工程师在选型调用的时候，不需要再反复核对实物尺寸，直接导入装配体就能做干涉检查，也能直接把模型导入流体仿真软件，按照实际的叶片角度、外框结构做风道模拟，得到更贴近真实使用场景的散热仿真结果，避免因为模型简化导致仿真结果偏差，进而出现整机散热能力不足的问题。

　　很多工程师在做散热结构设计的时候，习惯直接调用简化的标准件模型，往往忽略了风扇外框的加强筋结构、出线位的凸起、安装孔的沉台这些细节，等到实际样机装配的时候，才发现风扇和旁边的电容、线材、结构件发生干涉，不得不临时修改模具或者调整结构，反而增加了研发成本和周期。这个模型把这些容易被忽略的细节都做了还原，外框内侧的四条加强筋宽度2mm，突出外框内壁1mm，位置正好对应四个安装柱的方向，既提升了外框的结构强度，也不会对主风道造成明显阻挡；外框侧面的品牌标签位置预留了0.2mm深度的凹槽，方便做丝印或者贴标的结构预留；扇叶的表面做了细微的磨砂纹理还原，虽然不影响结构装配，但在做产品渲染的时候，能更真实地还原实物的材质质感，不需要再额外给模型做纹理贴图处理。

　　在安装边界的设计上，这个模型也严格遵循了行业通用的安装规范，风扇进风侧建议预留至少10mm的无遮挡空间，出风侧建议预留至少15mm的导风空间，避免因为遮挡导致风扇的送风效率大幅下降；固定螺丝的拧入深度控制在5mm以内，避免螺丝过长顶到内部的电机线圈或者扇叶结构；如果是采用吹风式安装（风扇对着散热鳍片吹），风扇和鳍片之间的距离建议控制在3-5mm，这个距离下的风道收敛效果最好，散热效率最高，如果是抽风式安装，风扇和鳍片可以直接贴合，能最大化利用风扇的静压带走鳍片上的热量。这些安装边界的尺寸参考，都能通过模型的实际尺寸直接推导出来，不需要再额外查阅风扇的规格书，能大幅提升结构设计阶段的工作效率。
