猫头鹰NF-A12x25薄型轴流散热风机

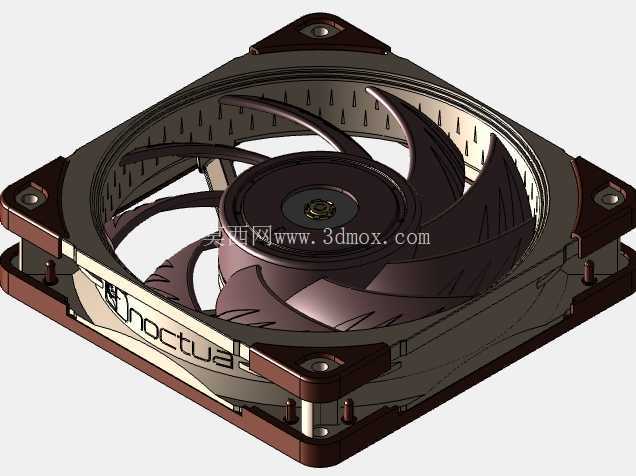

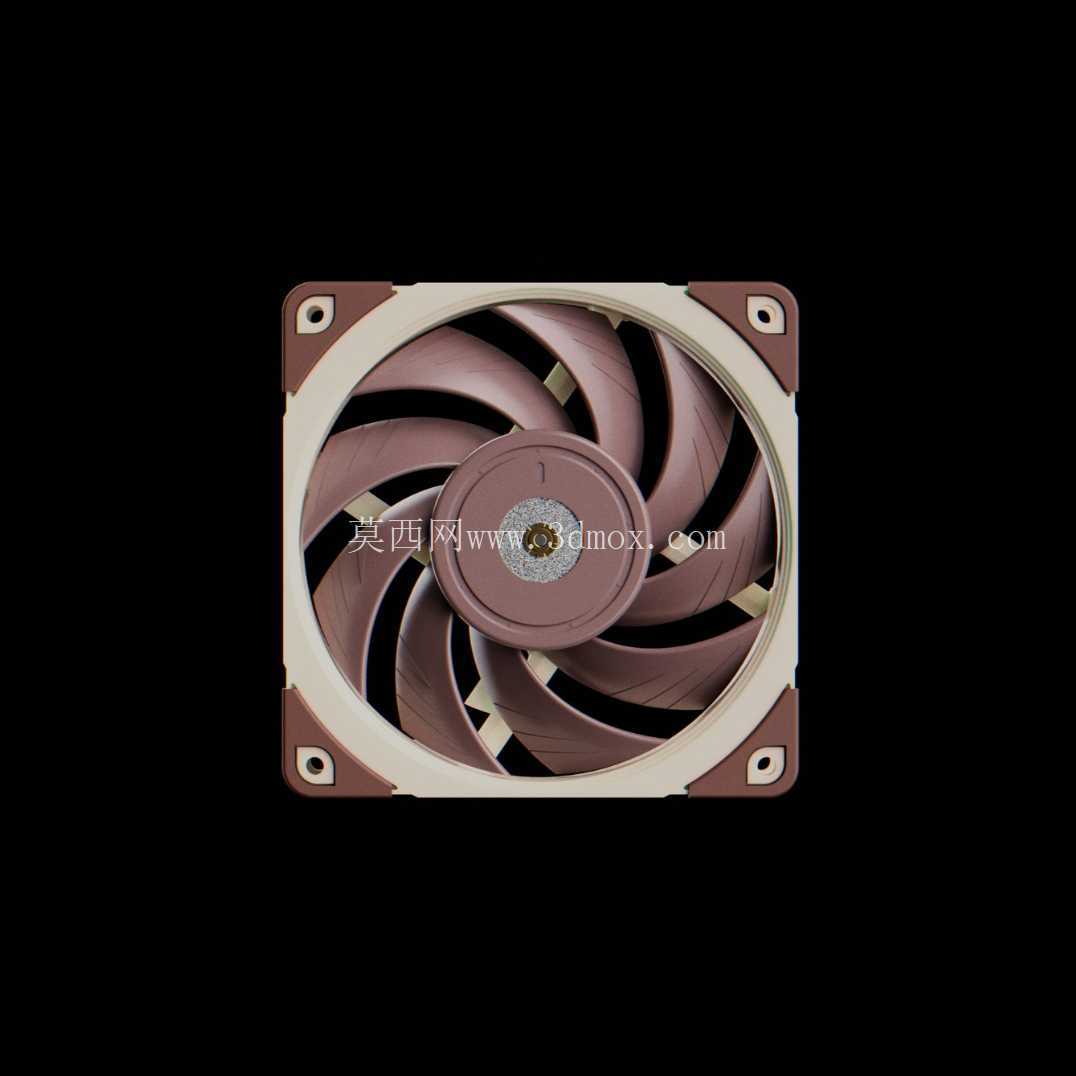

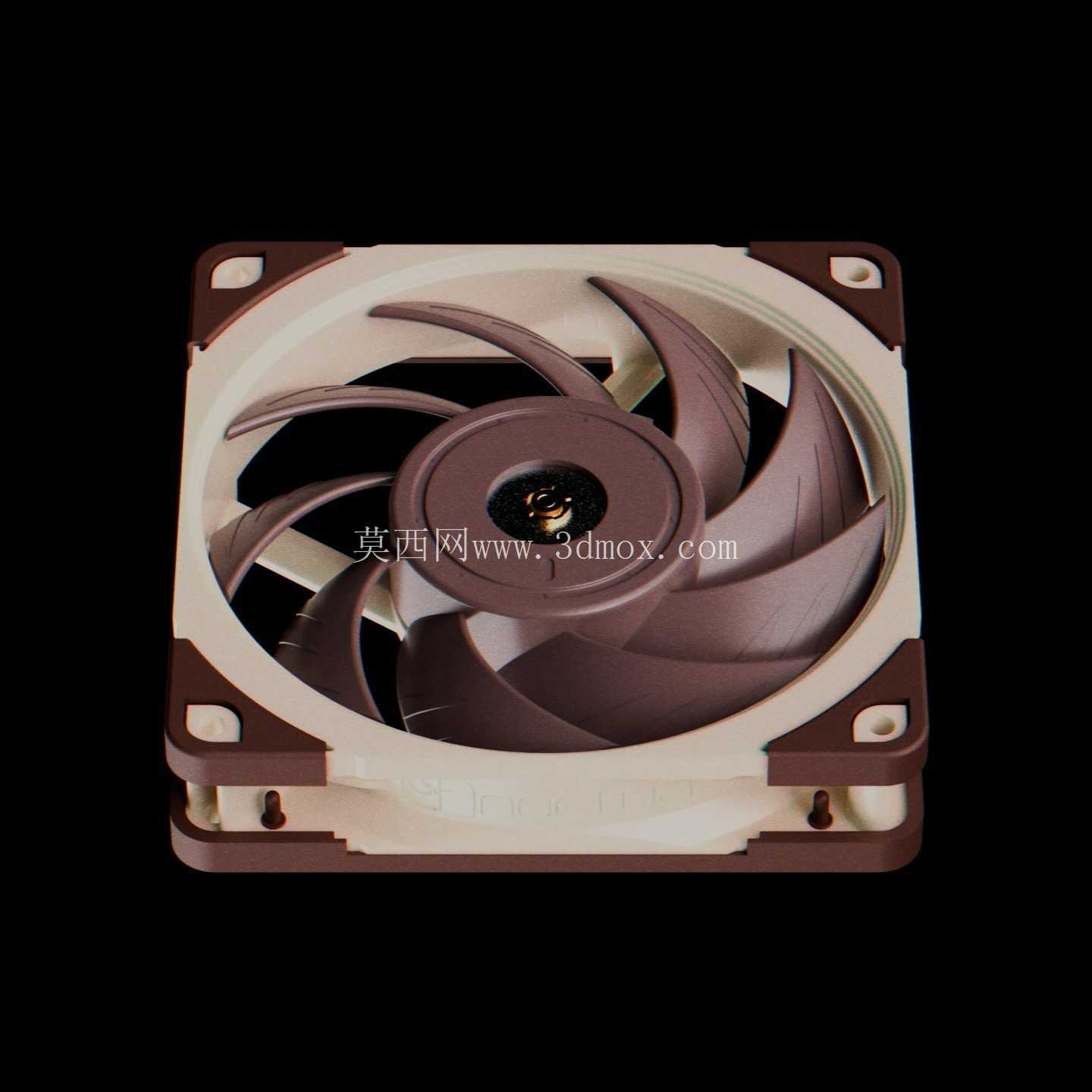

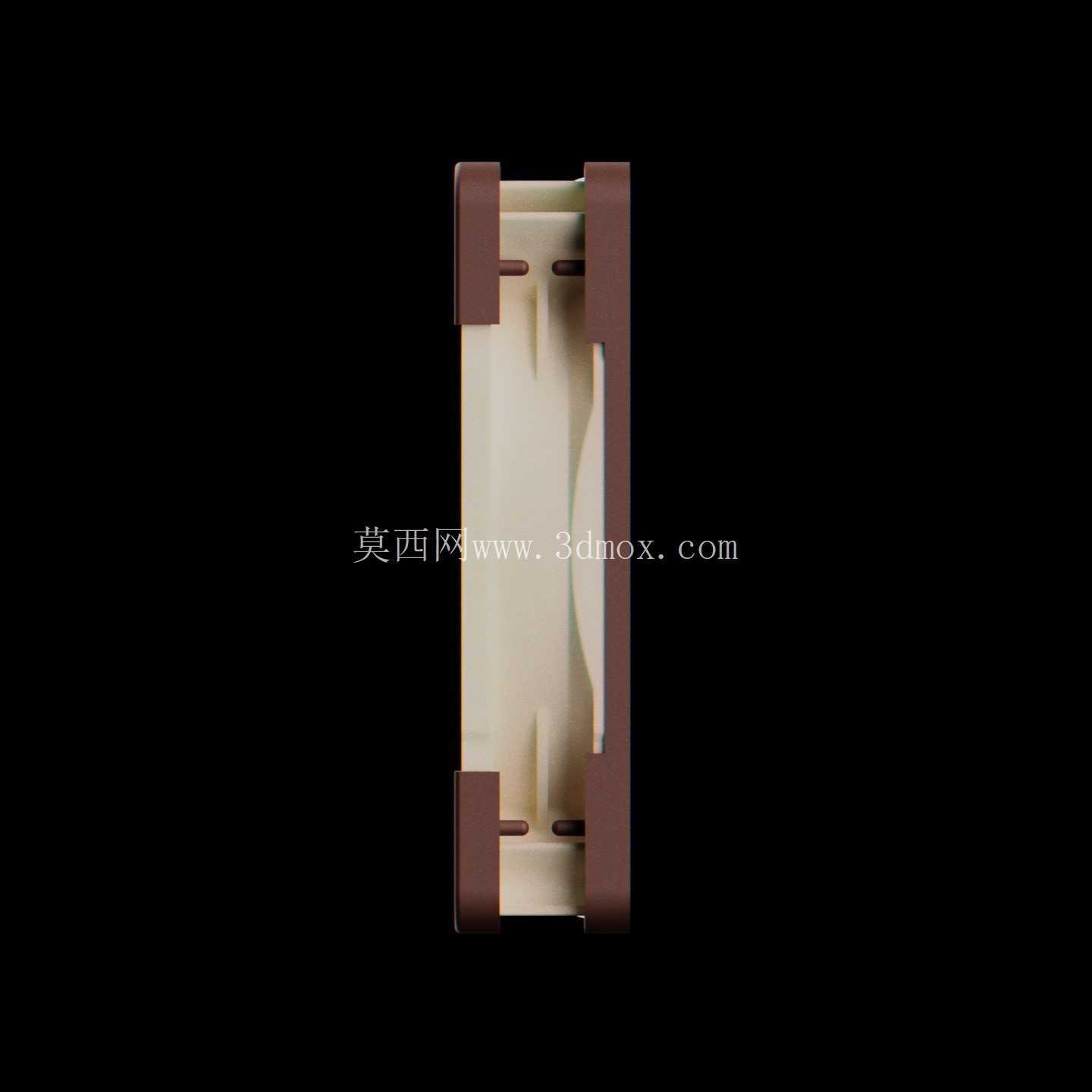

　　该轴流散热风机的三维建模工作，核心围绕紧凑型风冷场景的安装适配需求展开，区别于常规25mm厚度标准120mm风扇，这款薄型风机将轴向厚度压缩至15mm级别，专门针对机箱内部显卡下方、下压式散热器周边、ITX小机箱侧壁这类预留间隙不足20mm的狭窄空间设计。建模过程中首先还原了方形外框的完整安装边界：外框整体边长120mm，四个角预留标准风扇安装孔位，孔距遵循通用120mm风扇的105mm孔距规范，安装孔内嵌减震橡胶垫结构，建模时单独拆分橡胶垫与塑料外框的装配关系，还原实际装配时橡胶垫压缩缓冲的间隙余量，避免结构干涉。

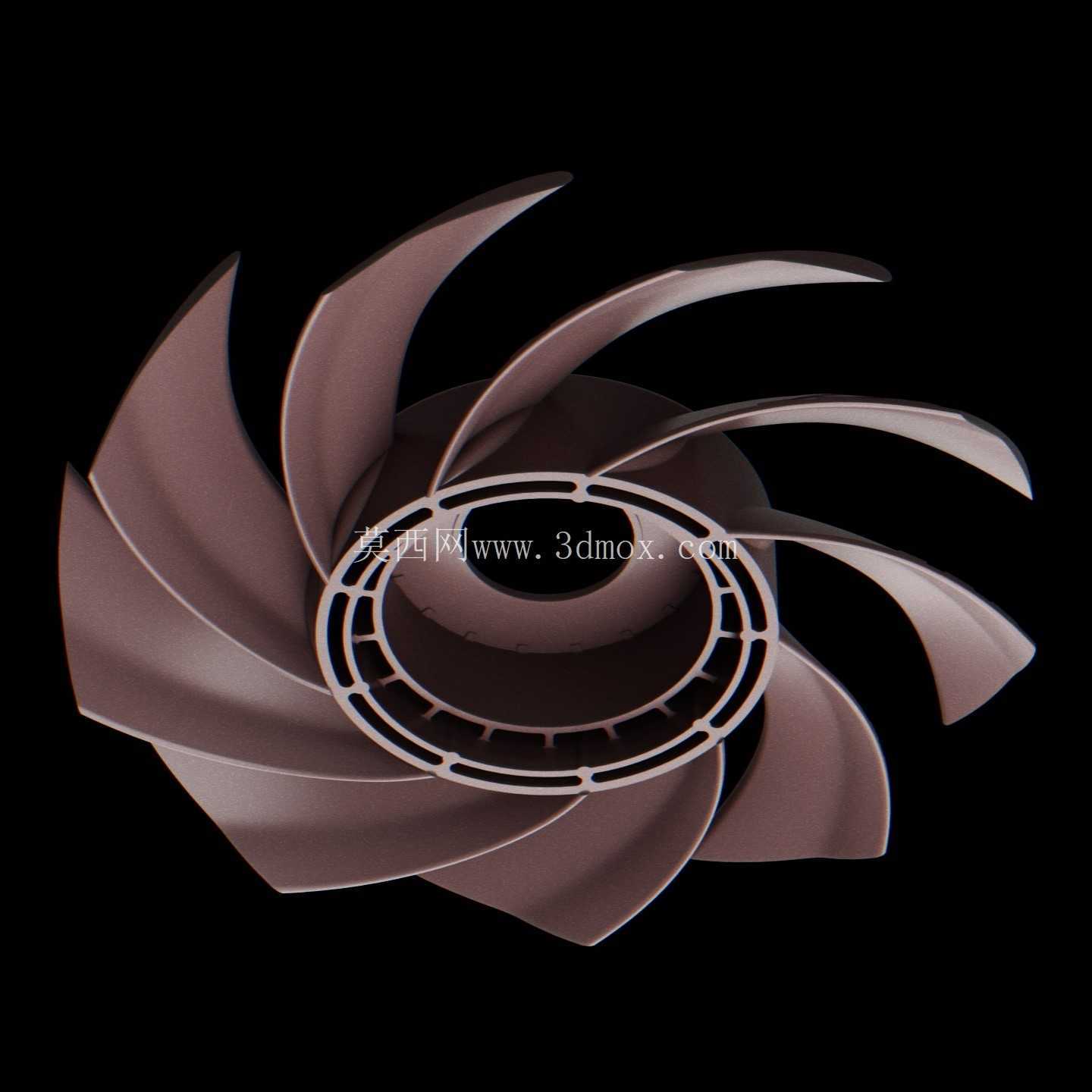

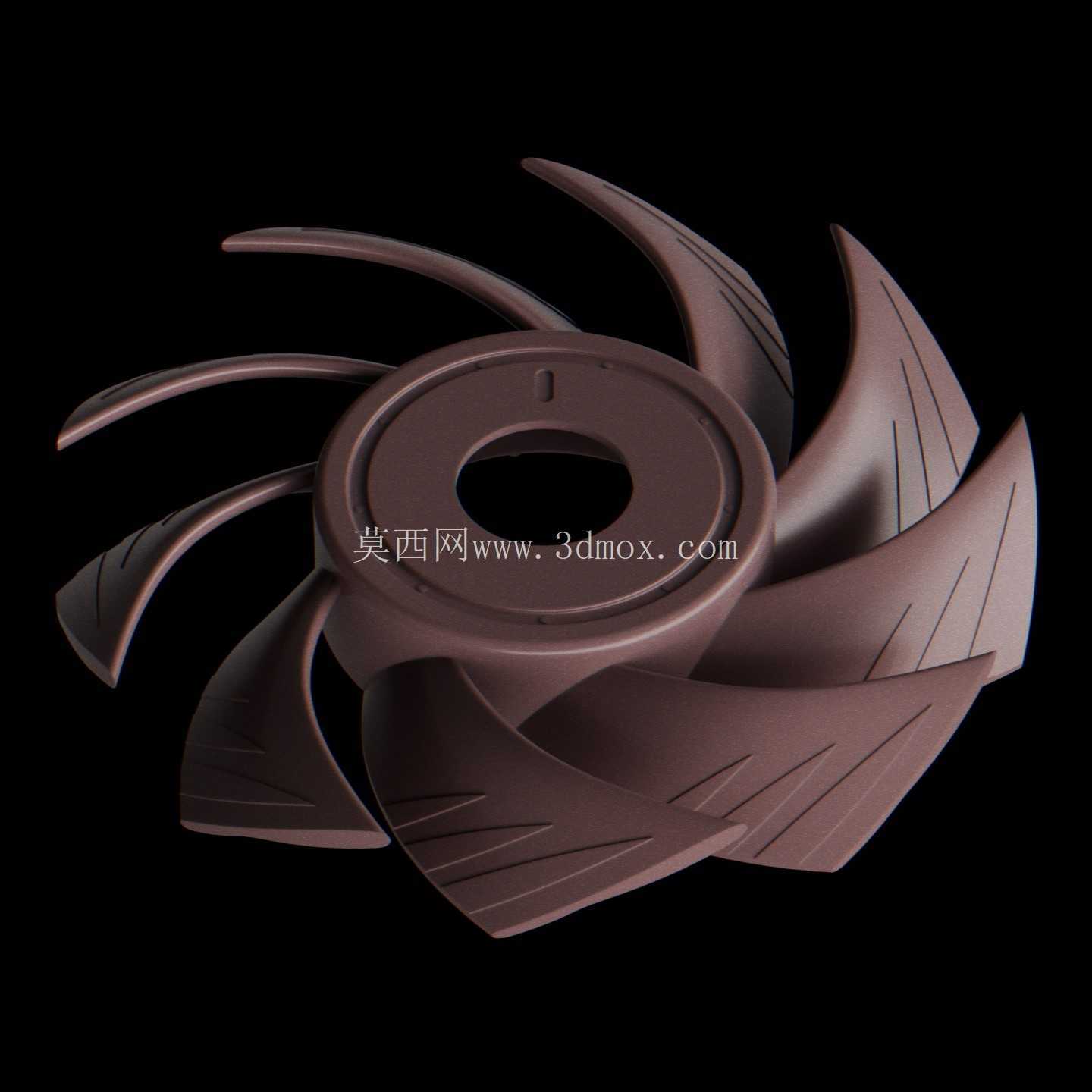

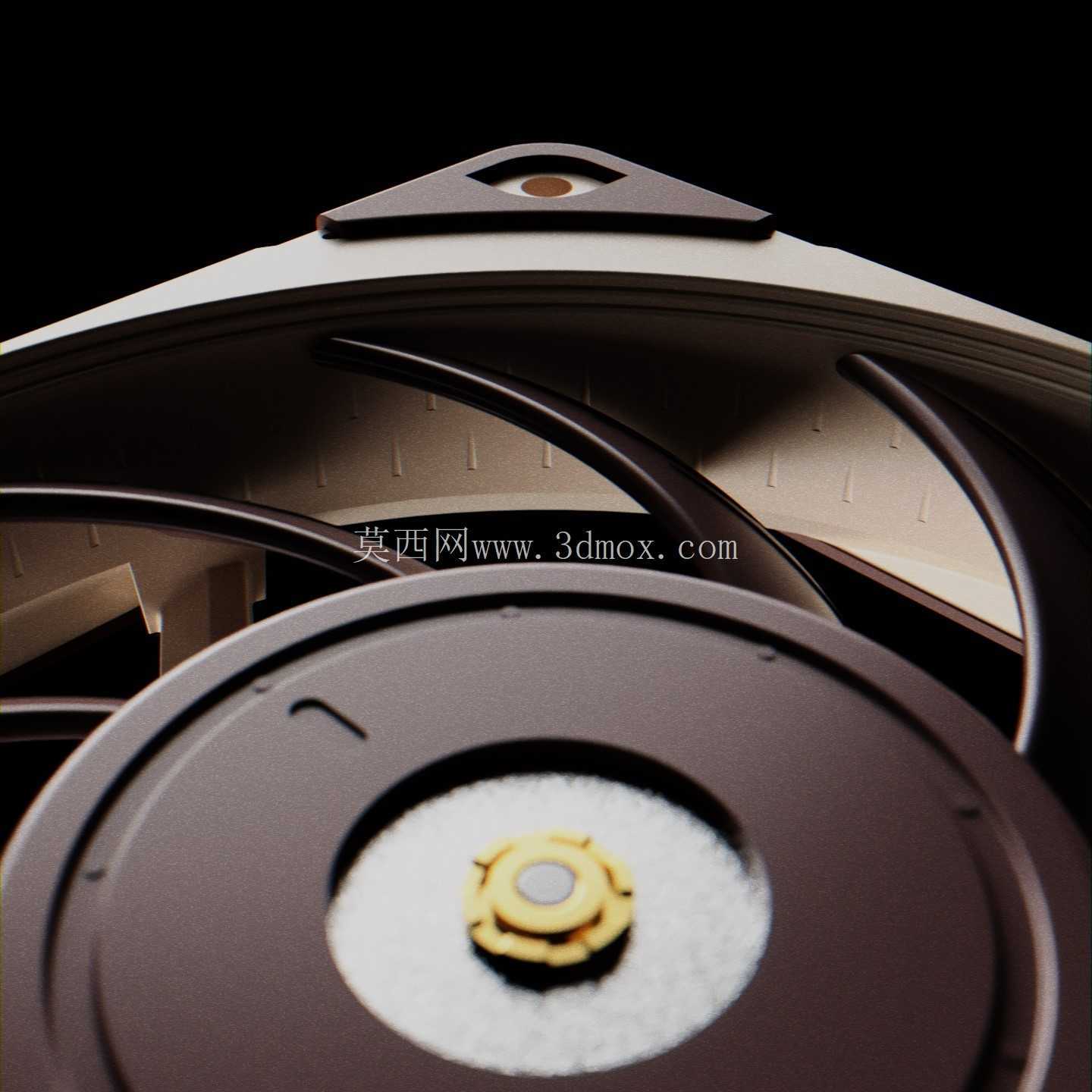

　　扇叶部分采用猫头鹰专属的Flow Acceleration加速流道叶型，叶片前缘做锯齿状切边处理，叶尖与外框内壁的间隙控制在0.5mm以内，建模时逐片拟合叶片的扭转角变化：从叶根到叶尖，叶片安装角从28度逐步过渡到16度，兼顾低转速下的静压输出与高转速下的风噪抑制。轮毂部分做了同心圆凹槽的标识结构，中心预留电机轴的装配孔位，轮毂直径占扇叶回转直径的32%，既保证内部直流无刷电机的安装空间，又不会过度遮挡有效通风面积。外框的四个边角做了圆角过渡，边角处的安装凸台厚度与外框主体保持一致，凸台上的沉孔深度适配标准M3风扇螺丝，螺丝沉入后不会突出框体表面，避免贴装在冷排或者机箱面板时出现凸起干涉。从实际应用场景来看，这款薄型风机既可以单独作为机箱排气扇使用，也可以多颗堆叠贴在水冷排、散热鳍片表面组成强制风冷模组，在1U服务器、紧凑型NAS存储设备、迷你主机这类内部空间极度受限的设备里，常规厚度风扇无法装入，15mm薄型的尺寸刚好可以卡在机箱侧壁与硬件之间的预留间隙里。建模时特意校验了扇叶回转区域的所有边界：扇叶旋转时最外圆距离外框内壁的均匀间隙，叶片转动过程中不会和外框、安装螺丝、周边线材发生碰撞，外框侧边的走线槽结构也做了还原，风机供电线可以从框体侧边的凹槽引出，不会被夹在框体与安装面之间压破线材。

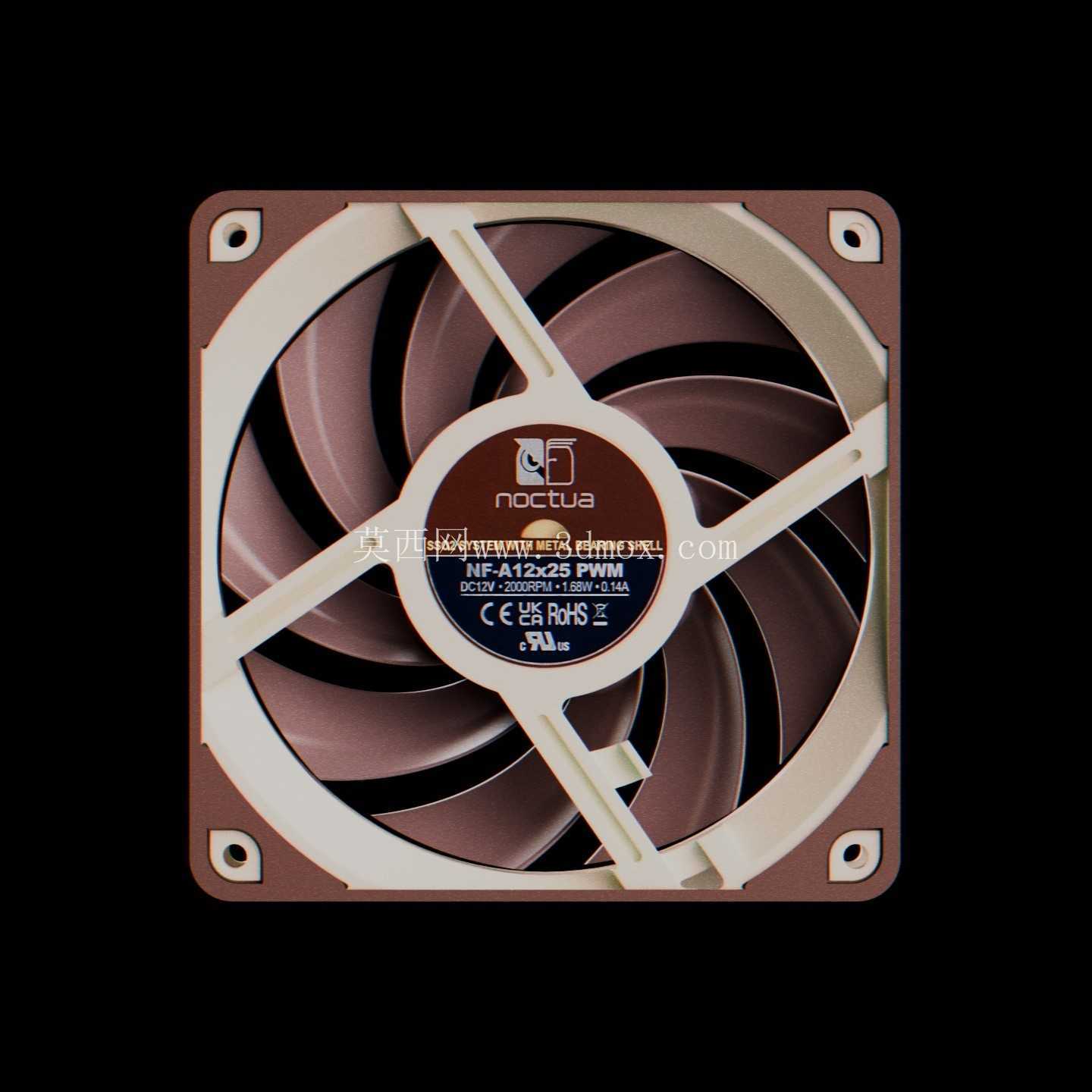

　　扇叶的材质模拟为 Noctua 标志性的棕色纤维增强PBT，外框为米白色ABS工程塑料，两种材质的分模线位置都按照实际产品做了还原，外框四周的加强筋分布在框体内侧，既提升框体结构刚性，避免螺丝锁紧时框体变形，又不会突出到通风路径里阻挡气流。在散热性能对应的结构设计上，叶片的后缘做了小角度的扰流倒角，能够打散叶片尾迹的集中涡流，降低宽频噪音，叶根位置做了圆弧过渡，避免气流在叶根处形成分离涡，提升风机在高阻冷排场景下的实际风量输出。建模过程中还还原了风机背面的支撑筋结构，四根支撑筋从外框延伸到电机定子座，筋位做了流线型截面，顺着气流方向倾斜布置，减少支撑筋切割气流产生的异音。

　　整个装配模型把外框、扇叶、橡胶减震垫、中心电机端盖拆分为独立零件，既可以在整机散热仿真时单独赋予不同材质的物性参数，也能在结构干涉检查时单独拆分查看每个零件的安装空间，对于做紧凑型电子设备结构设计的工程师来说，直接导入这个模型就能在装配环境里校验风机周边的预留间隙，不用再自行测绘风扇尺寸，提前规避螺丝孔位不对、厚度超差、扇叶和周边零件磕碰这类常见装配问题。针对桌面PC改装场景，这款薄扇还可以替换显卡原装的厚型风扇，在不损失散热能力的前提下腾出更多显卡周边的走线空间，也可以贴在M.2硬盘散热片上方，给高速固态提供主动送风，解决紧凑机箱内硬盘积热的问题。
