带棘齿结构的涡轮盘机械结构设计

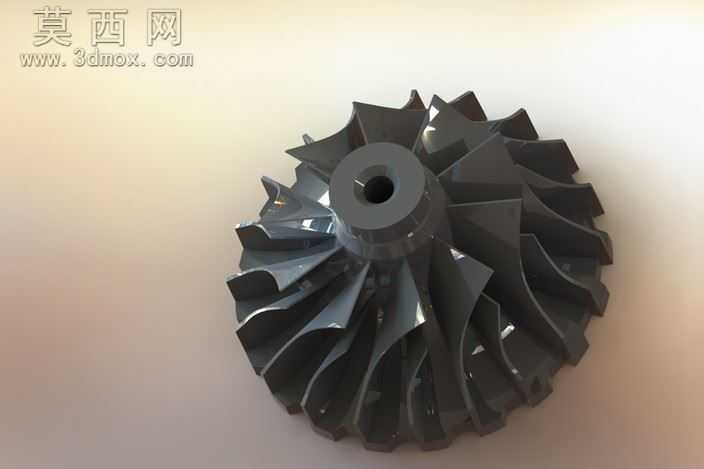

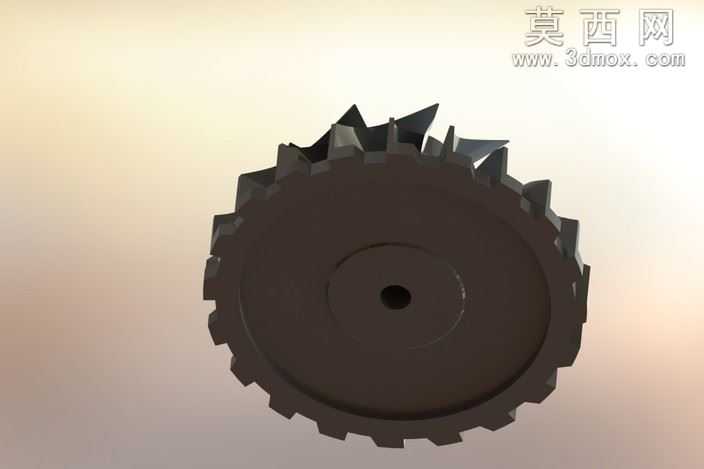

该作品为一款带棘齿外缘结构的涡轮盘三维设计，整体采用圆盘式主体布局，中心开设同轴定位通孔，用于与传动轴完成装配定位，保障运转过程中的同轴度要求。建模阶段以回转体基础特征为核心，先通过草图绘制盘体的截面轮廓，经回转命令生成基础盘身，再对盘体边缘的棘齿结构进行单独特征构建，每一个棘齿的齿形角度、齿高参数均经过统一约束，保证周向分布的齿形完全一致，避免出现传动过程中的卡滞或受力不均问题。渲染阶段为模型赋予了哑光深色金属材质，模拟经过发黑处理的合金结构钢质感，材质表面添加了细微的磨砂纹理，还原真实机械零件的表面处理效果，同时搭配柔和的漫反射打光方案，既清晰呈现盘体的轮廓层次，也能凸显棘齿的棱角结构与中心孔的深度细节。结构设计上，盘体中心区域做了加厚处理，提升与轴配合部位的结构强度，外缘棘齿采用等距圆周阵列排布，齿根位置做了微小的圆角过渡，减少应力集中现象，延长零件的疲劳使用寿命，盘身正面设计有环形凹槽结构，既可以降低零件整体重量，也能在运转过程中容纳少量润滑脂，改善棘齿啮合时的润滑条件。设计思路围绕小空间内的单向传动需求展开，摒弃了传统涡轮的全齿包覆结构，采用外缘棘齿与盘体结合的形式，既保留了涡轮的传动特性，又简化了整体结构，降低了加工难度，适合应用在低速单向传动的小型机械机构中，建模过程中所有特征均采用参数化约束方式，后续可根据实际传动扭矩、安装尺寸的需求，快速调整盘体直径、棘齿数量、中心孔孔径等参数，无需重新构建整体模型，大幅提升了设计迭代的效率。
