Nema17步进电机42法兰安装结构

　　这套Nema17步进电机三维结构围绕42毫米法兰规格展开，是小型自动化设备里最常见的开环执行元件之一。模型把前端安装法兰、方形定子外壳、后端出线座、中心输出轴以及端部固定孔位都做了完整表达，适合在设备布局阶段校核电机与同步轮、联轴器、丝杆支座或小型减速机之间的空间关系。实际项目中，这类电机大量出现在桌面数控设备、3D打印运动轴、点胶机构、送料模组、小型滑台、实验台夹具和教学演示平台上。它的核心作用不是单独承载，而是把脉冲指令转换成确定角度的轴端转动，再通过带轮、丝杆或齿轮把运动传递给执行部件。

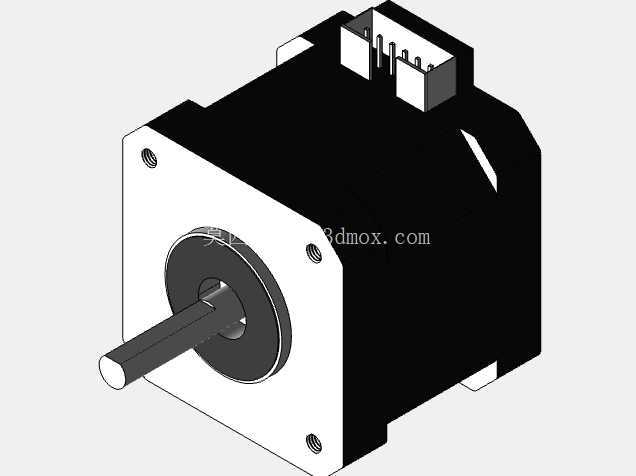

　　从结构外形看，电机主体采用近似方形截面，前端面为安装基准面，四个角部预留安装孔，中心伸出圆柱轴。建模时前端法兰厚度、轴伸长度、轴径以及端面到后端接线区域的总长度都需要重点保留，因为这些尺寸直接决定电机能否装入机架。比如在XY运动模组中，电机往往贴装在型材端板外侧，轴端通过联轴器连接滚珠丝杆；如果后端连接器高度被忽略，线束插拔空间就可能被横梁或护罩压住。若采用同步带传动，电机前端还会叠加主动轮、张紧板和固定螺钉，法兰面与安装板之间的贴合面积、孔位边距也会影响装配可靠性。

　　接线座位于电机顶部靠后位置，模型中以多针插接形式表现。工程布置时，这部分不能只看作外观凸起，它关系到线缆弯曲半径、插头插拔方向以及维护可达性。设备走线通常要让电机线沿机架线槽固定，避免随运动轴反复弯折；若电机安装在狭窄立板内侧，顶部出线座可能与导轨、拖链或传感器支架发生干涉。因此在三维总装中，应把插头和线束最小弯曲空间一并纳入检查，而不是仅核对电机本体轮廓。

　　安装边界方面，42法兰电机的优势在于体积小、孔位规整、替换件多，适合模块化设计。前端面承担定位和锁紧功能，输出轴通常通过紧定螺钉、联轴器或带轮夹紧件传递扭矩。选型和结构设计时，需要同时考虑轴端负载方向：径向负载过大时会加速轴承磨损，轴向负载则要避免直接冲击电机内部。对于皮带驱动场景，张紧力不宜绕过电机轴承长期承受；对于丝杆驱动场景，联轴器应保留适当同轴度，安装板也要有足够刚度，防止锁紧后法兰面变形。

　　建模思路上，该结构可以拆成前端盖、定子壳体、后端盖、输出轴、接线端子和紧固特征几个部分。前端盖使用方形板件与中心轴承座组合，四个安装孔按法兰标准布置；壳体保持规则方块，便于与设备型材、钣金支架和护罩形成清晰间隙；输出轴采用圆柱台阶表达，轴端可根据需要增加扁位或键槽特征；接线座则通过凸台、插槽和端子细节体现安装方向。这样处理既能满足外观展示，也能在装配体里用于干涉检查和维护空间评估。

　　在实际设备设计中，Nema17电机常与铝型材、直线导轨、滚珠丝杆、同步带轮、光电限位开关和驱动器配合使用。它本身转速不高但定位动作频繁，因此结构布置要兼顾散热和固定稳定性。电机外壳与安装板贴合后，金属支架可辅助带走部分热量；若外壳被封闭在塑料护罩内，周围应保留对流间隙，避免长时间连续运行造成温升过高。底部或侧部安装时，螺钉长度也要控制，穿入电机端盖过深可能触碰内部结构。

　　这套模型的价值在于把电机作为运动系统中的真实边界件来使用，而不是简单放置一个外观块。通过前端法兰、轴伸、顶部接线座和整体方形轮廓的准确表达，设计人员可以在机架开孔、支架折弯、线束走向、传动件选型和护罩设计阶段提前发现问题。对于教学和方案验证场景，它也能直观展示步进电机如何固定到运动模组上，以及轴端动力如何向丝杆或带轮传递，从而让机械结构、电气接线和装配维护在同一三维环境中得到协调。
