Nema17步进电机一比一结构复刻

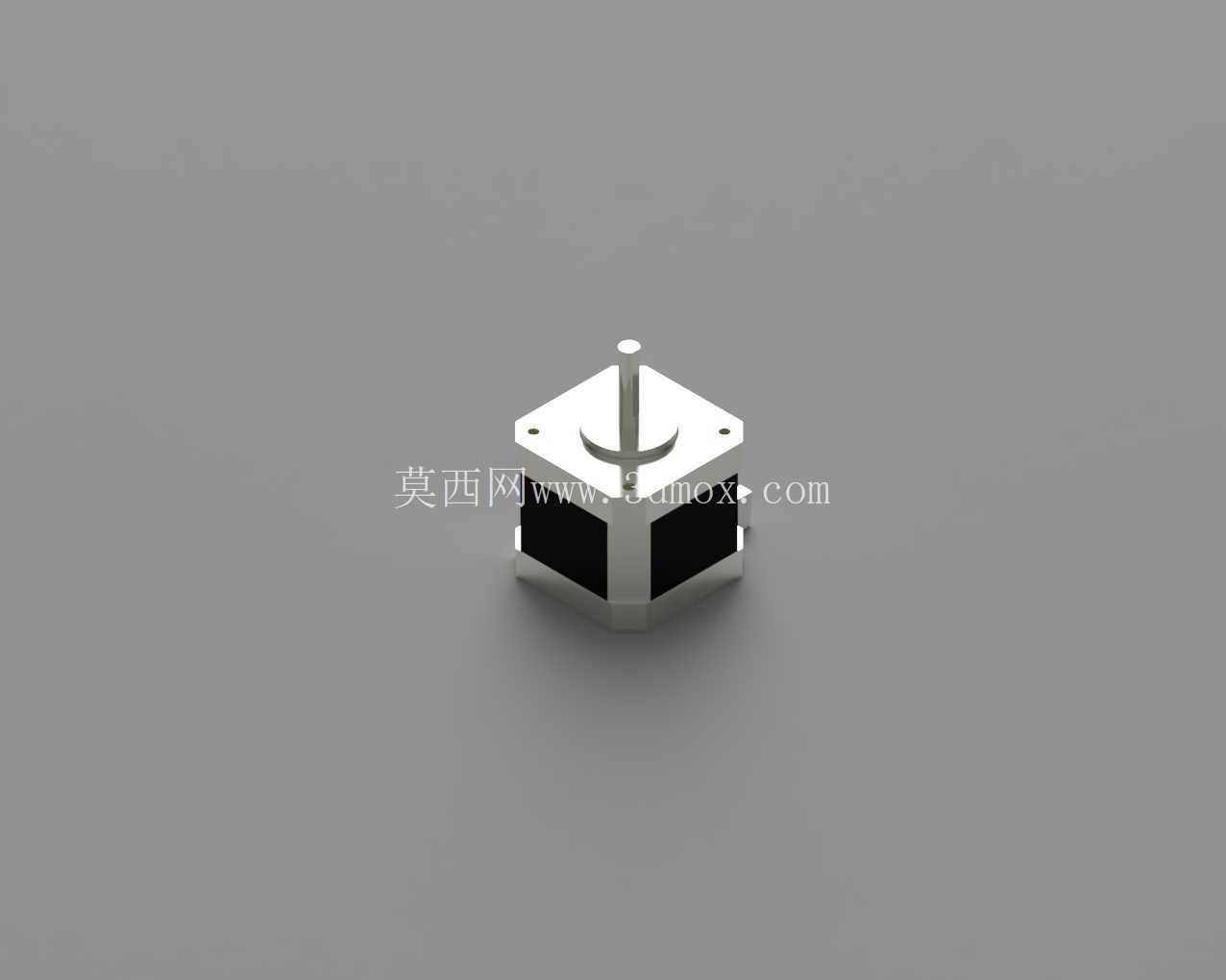

　　在桌面级自动化设备、小型数控平台和教学实验装置里，Nema17规格步进电机几乎是最常见的动力元件之一。做结构布局时，工程师最先关心的往往不是电机内部绕组参数，而是外形包络、安装孔位、轴伸长度以及周边干涉边界。这个一比一复刻模型把方形机座、前端法兰、输出轴和底部接线侧轮廓完整表达出来，适合在设备总装阶段直接放入装配体，用于校核支架、联轴器、同步轮和走线空间。

　　从实际使用场景看，这类电机广泛出现在3D打印机的X/Y/Z轴进给、小型雕刻机的进给驱动、桌面贴标机构、分拣流水线的短距推送、实验台位移平台以及轻载机械手关节中。它依靠脉冲信号实现角位移控制，定位方式直接，低速扭矩特性较好，配合丝杠、同步带或齿轮齿条，可以把旋转运动转换成稳定的直线进给。由于机座截面遵循Nema17安装体系，前端法兰四个安装孔呈方形分布，设备厂家在更换不同品牌电机时，通常不需要重新设计安装板，只需要核对轴径、轴长和机身厚度是否与原机构匹配。

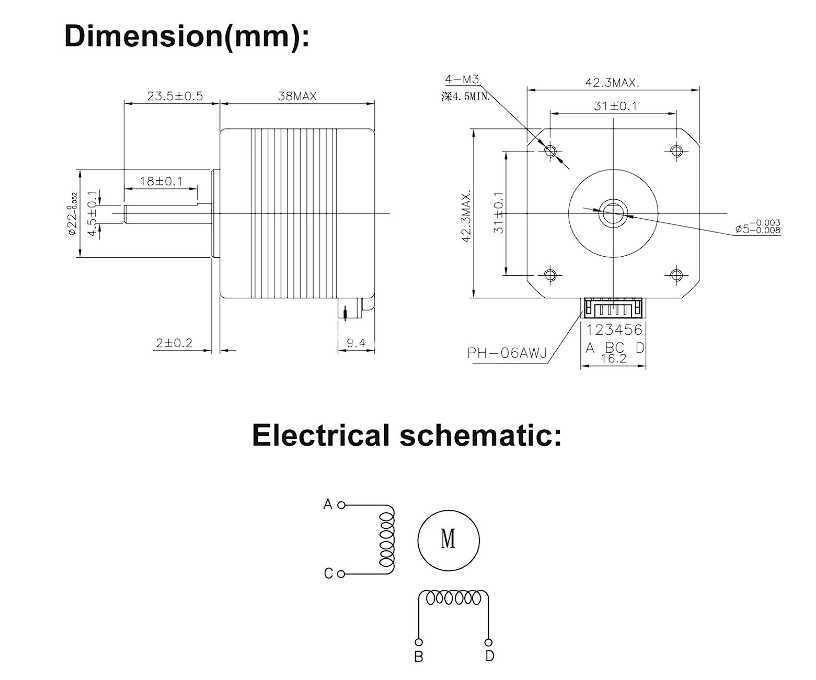

　　建模时先从安装基准入手更符合工程习惯。前端面是整台电机最重要的装配定位面，法兰平面决定了电机与支架的贴合关系，四个通孔用于穿入螺钉固定；输出轴从法兰中心伸出，轴端与联轴器或带轮连接，轴肩位置需要留出锁紧空间。模型中方形机座的棱边、黑色侧部壳体和金属端盖比例关系清晰，能够帮助设计者判断电机嵌入框架后的外露高度。若电机后侧需要插接驱动器线缆，还要在机座后方保留插头弯折半径，不能只按机身本体长度预留空间。

　　安装边界方面，Nema17的优势在于尺寸紧凑、固定方式统一。布置时应把法兰面作为轴向基准，将输出轴中心线与丝杠或从动轮中心线严格对齐，避免偏心带来的周期性负载。四个安装孔周围要留出扳手或内六角工具的操作空间，螺钉锁紧方向不能被型材、钣金护板遮挡。轴伸端装联轴器时，不能让联轴器端面紧贴电机法兰，应保留少量间隙，防止运转时摩擦；若使用同步轮，则要保证带轮挡边与同步带宽度方向居中，带面张紧后不要侧向压迫输出轴。

　　在功能特性上，步进电机适合中低速、频繁启停和准确定位的场合。它不像伺服系统那样依赖复杂反馈即可完成低成本点位控制，但在高速区间扭矩会明显下降，因此选型和结构设计要结合传动比一起考虑。比如带动滚珠丝杠时，可通过较小导程提高分辨率；带动同步带时，则要平衡移动速度与皮带张紧力。模型虽然侧重外形表达，但把电机本体的体积感、轴高和法兰尺寸还原到位后，设计者就能在干涉检查中发现护罩过近、拖链压顶、接线口朝向错误等常见问题。

　　设计思路上，这类标准件不必在设备总成里重复深化内部结构，关键是建立可信的外部接口。前端法兰负责定位，输出轴负责扭矩传递，机座后侧负责线缆连接，四个侧面则决定与铝型材、钣金件或安装支架的间隙。对于批量设备，还可以在电机下方增加可调张紧结构，让电机本体沿皮带松紧方向微调；对于固定丝杠传动，则常采用电机座与支撑座分体布置，使丝杠两端轴承承担径向载荷，电机轴只承担扭矩传递。

　　从维护角度看，电机周围应保留散热和拆装通道。步进电机在持续堵转或高频运行时会发热，机座表面需要空气流通，不能被封闭在紧贴的塑料罩内。更换电机时，前端螺钉、联轴器顶丝和线缆插头都要可达，若模型阶段没有留出工具空间，现场装配会被迫扩孔或切割护板。把这些边界在三维布局阶段提前暴露，正是标准电机外形模型在机械设计中的价值所在。
