FPV穿越机0802SE外转子无刷动力电机

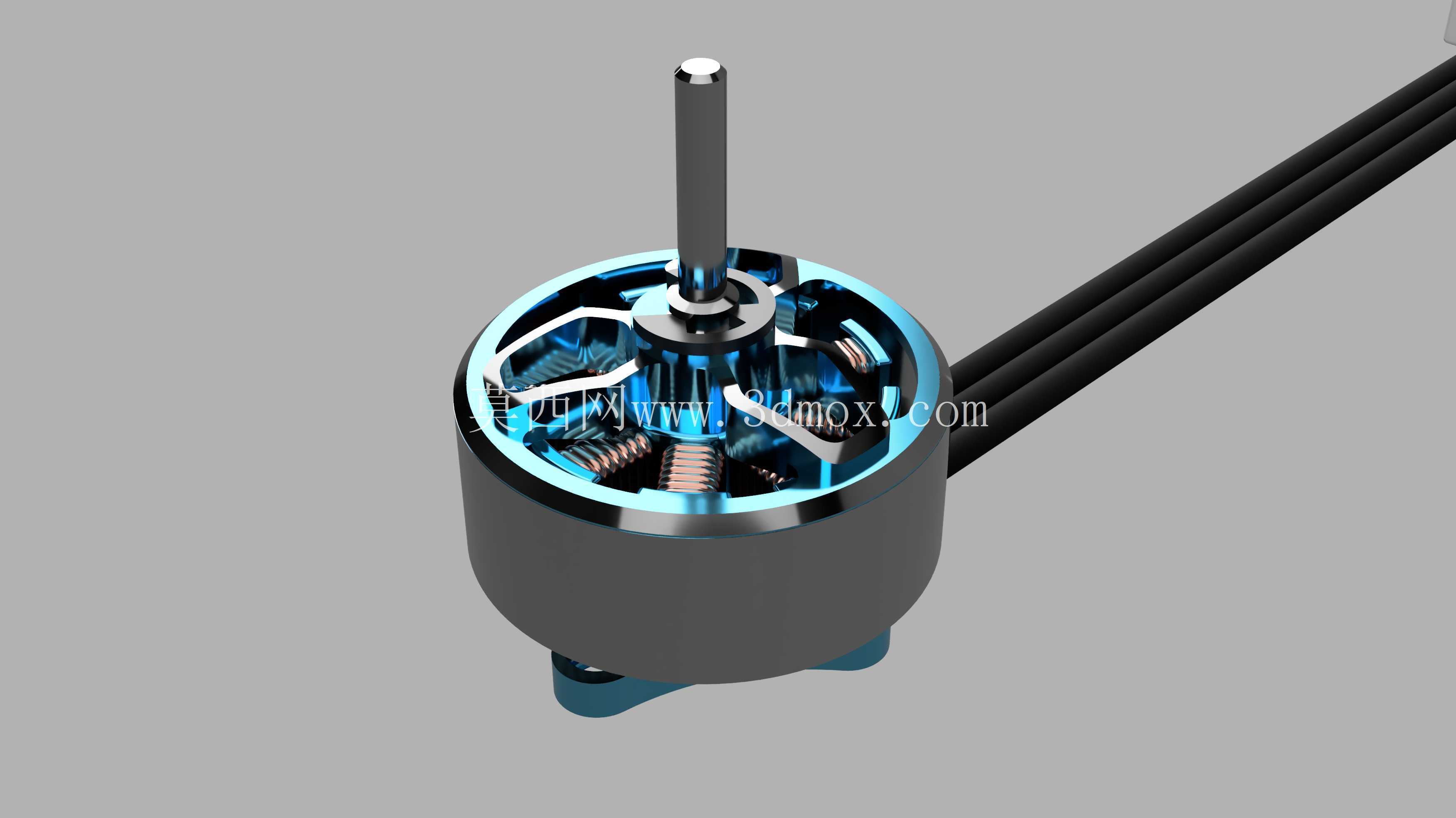

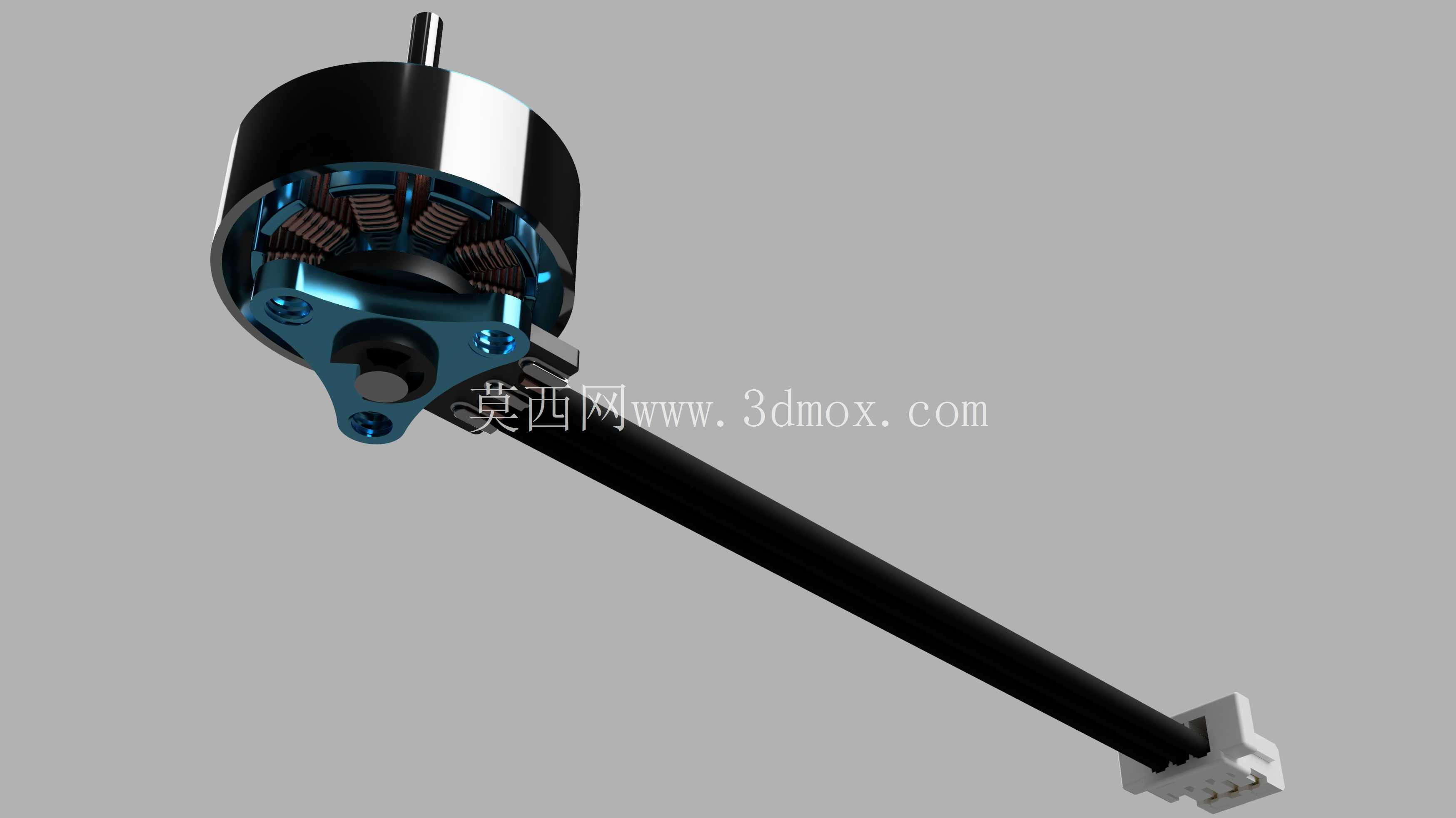

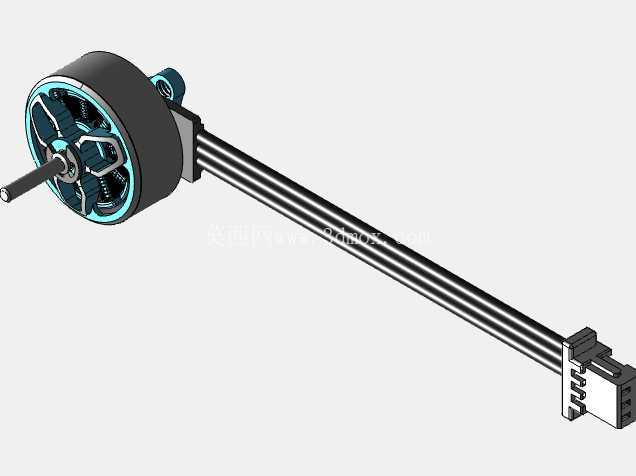

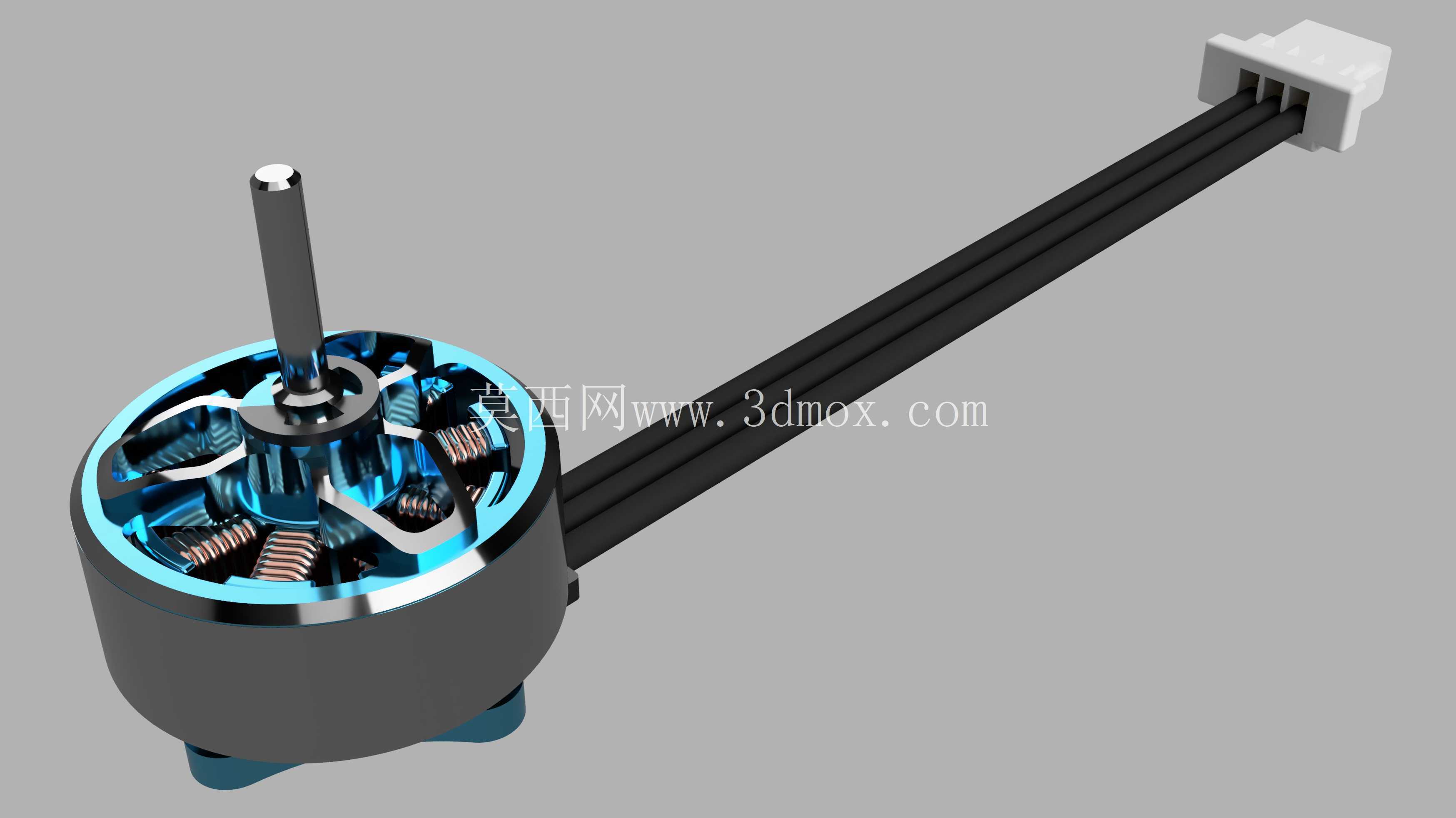

　　这款动力单元面向小型FPV穿越机与室内whoop类微型飞行器开发，核心采用外转子无刷电机结构，整体围绕轻量化、高转速响应与紧凑安装边界进行三维结构还原。从整机装配视角看，电机本体为短圆柱壳体布局，中心伸出钢制输出轴，轴端用于安装螺旋桨桨座；壳体底部预留安装脚位，可直接固定在碳纤维机臂或注塑机架上，三根动力线从侧部引出，连接电调输出端。

　　在实际飞行场景中，这类小尺寸无刷电机承担螺旋桨直接驱动任务，通过电调三相换相产生连续旋转扭矩。相比有刷电机，外转子无刷方案具有效率高、寿命长、维护量小的特点，适合高频起降、急加速、翻滚等穿越机动。0802级别通常对应微型机架，在室内竞速、航拍练习、牙签机和涵道whoop平台中较为常见；设计时需要在扭矩、转速、电流和重量之间取得平衡。

　　结构上，模型清晰表达了定子铁芯、绕组、磁钢转子、轴承、输出轴和端盖等关键部件。定子位于内部，硅钢片叠压形成磁路骨架，多槽绕组按三相排布；转子杯环绕定子旋转，内壁布置永磁体，工作时由旋转磁场带动外转子及输出轴同步转动。前后轴承支承细长轴系，能够承受桨叶旋转产生的径向载荷，同时限制轴向窜动。轴伸长度、转子杯外径和底部安装孔位共同决定机架适配范围，若安装边界干涉，会直接影响桨叶平面高度、重心位置以及飞控减震效果。

　　从建模细节看，外壳采用深色金属质感表达，端部蓝色环形构件既承担视觉识别作用，也可对应实际产品中的散热或装饰结构。绕组端部以铜色线圈呈现，能够直观反映槽满率和走线空间；三根黑色线缆沿切线方向引出，线径与小电流动力需求匹配。转子杯与定子之间保留均匀气隙，这是无刷电机设计中的关键尺寸：气隙过大将降低磁耦合效率并削弱扭矩，气隙过小则可能在高速旋转、温升膨胀或轴承轻微偏差时发生扫膛。

　　散热与重量控制在微型动力系统中同样重要。外转子杯在旋转时可带动周围空气流动，帮助定子绕组散热；壳体壁面不能无限制加厚，否则会增加转动惯量，使电机响应变慢。模型中短粗的转子杯、薄壁外壳和底部窄支撑脚，都体现出对整机减重的考虑。对于飞行器而言，电机重量位于机臂末端，属于远离重心的旋转与振动质量，哪怕少量增重，也会放大姿态控制负担，因此结构设计常采用镂空、薄壁和紧凑端盖来控制质量。

　　安装配合方面，输出轴与桨夹之间需要保证同轴度，轴径公差直接影响桨叶动平衡；底部孔距决定电机能否适配标准微型机架，螺钉锁紧空间则影响装配工具可达性。线缆出口方向需要避开机臂、摄像头和图传天线，防止螺旋桨气流扰动或机架折角处长期弯折导致断线。若将该模型用于整机数字样机，可进一步检查电机与桨叶保护圈、飞控堆叠、电调焊点及电池绑带之间的空间关系。

　　在工程表达上，该三维模型不仅展示外观，还剖开呈现内部电磁与机械支承关系，适合用于无人机组装教学、动力系统选型演示、机架干涉检查以及无刷电机结构原理分析。设计人员可据此评估轴系长度、转子外径、安装孔位、线缆走向和散热空间，也能在后续改型中调整KV值对应的绕组方案、磁钢厚度或桨叶匹配，使动力输出与飞行器重量、飞行时间和操控手感保持一致。
