十五吨双梁桥式起重搬运设备结构

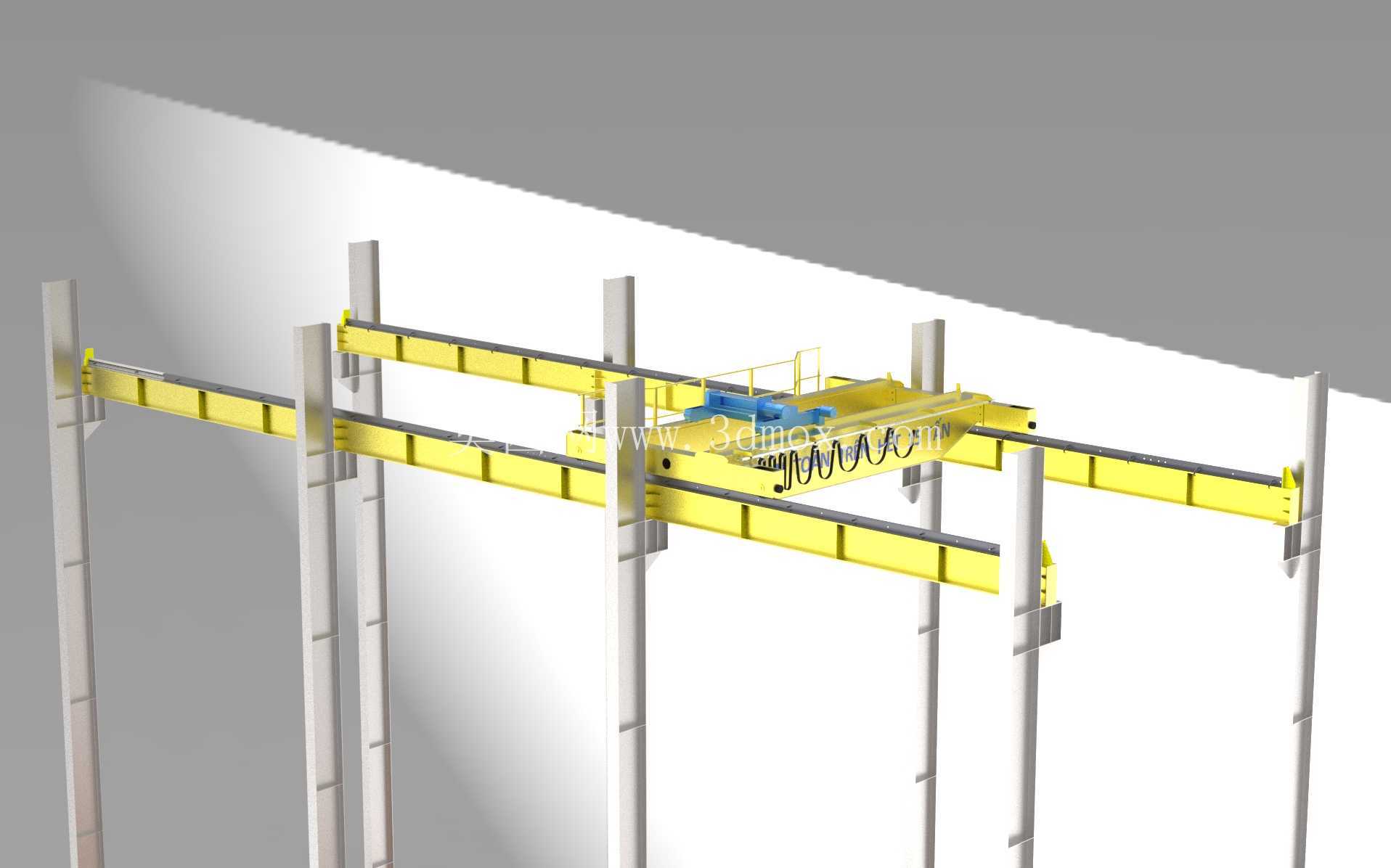

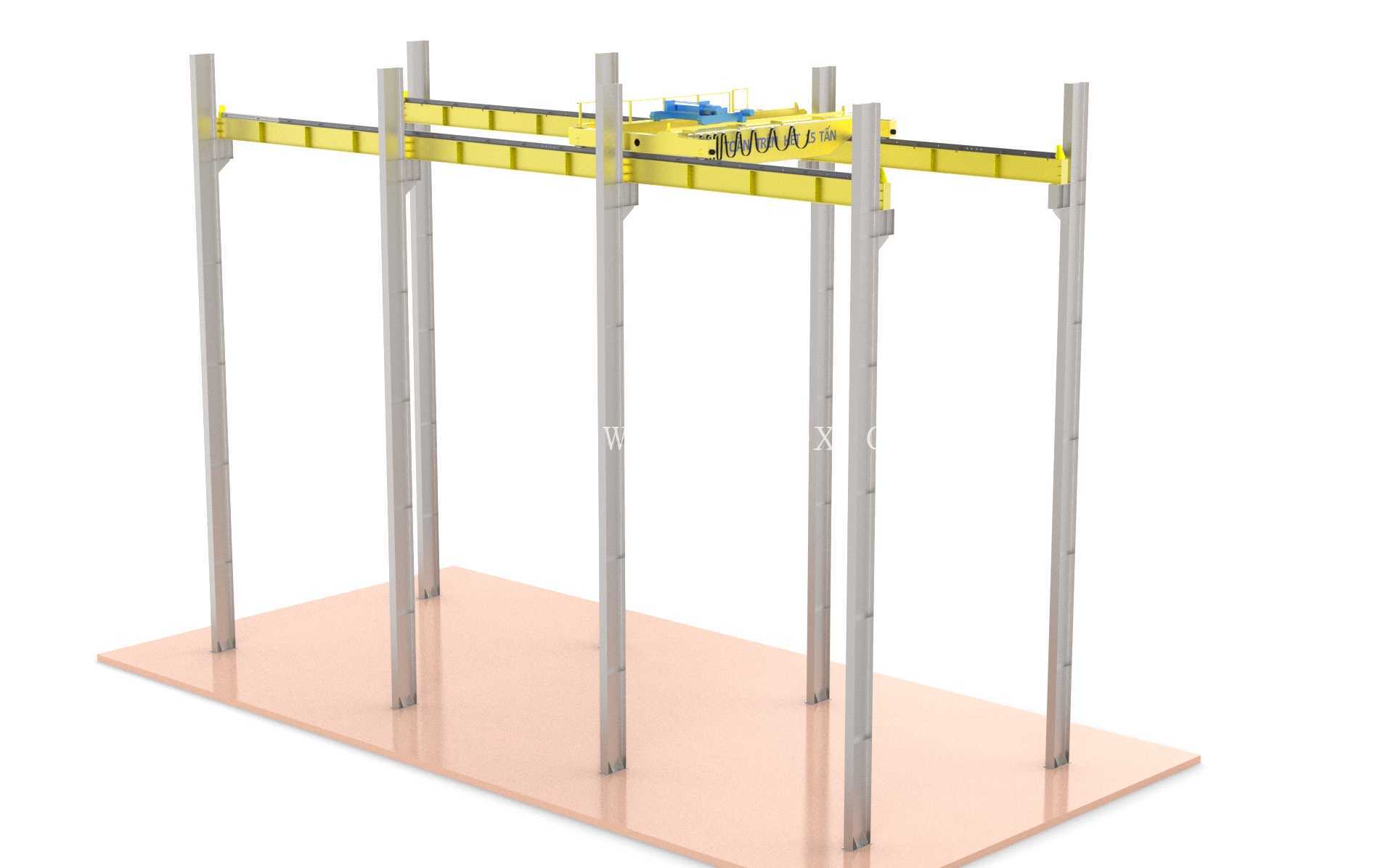

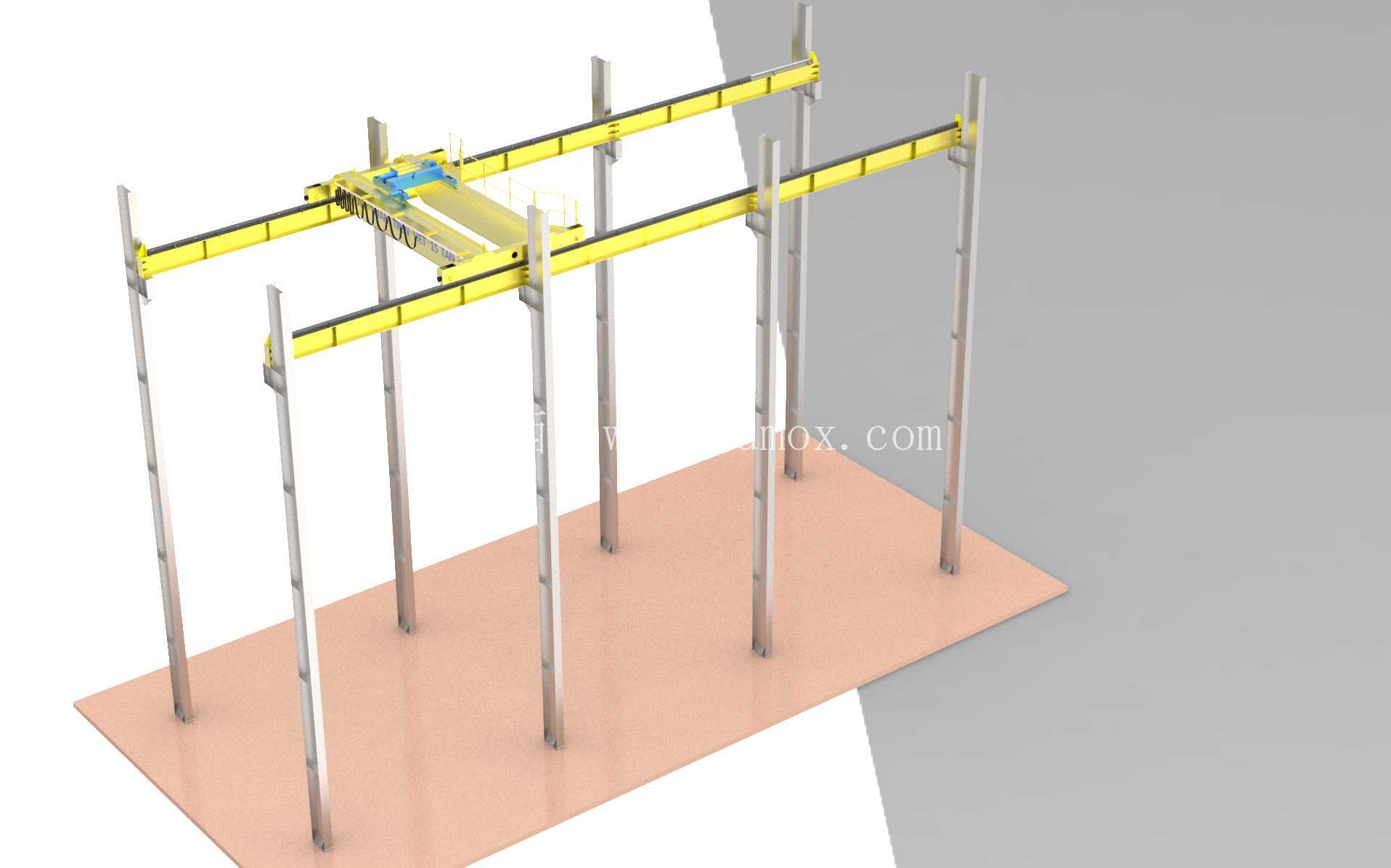

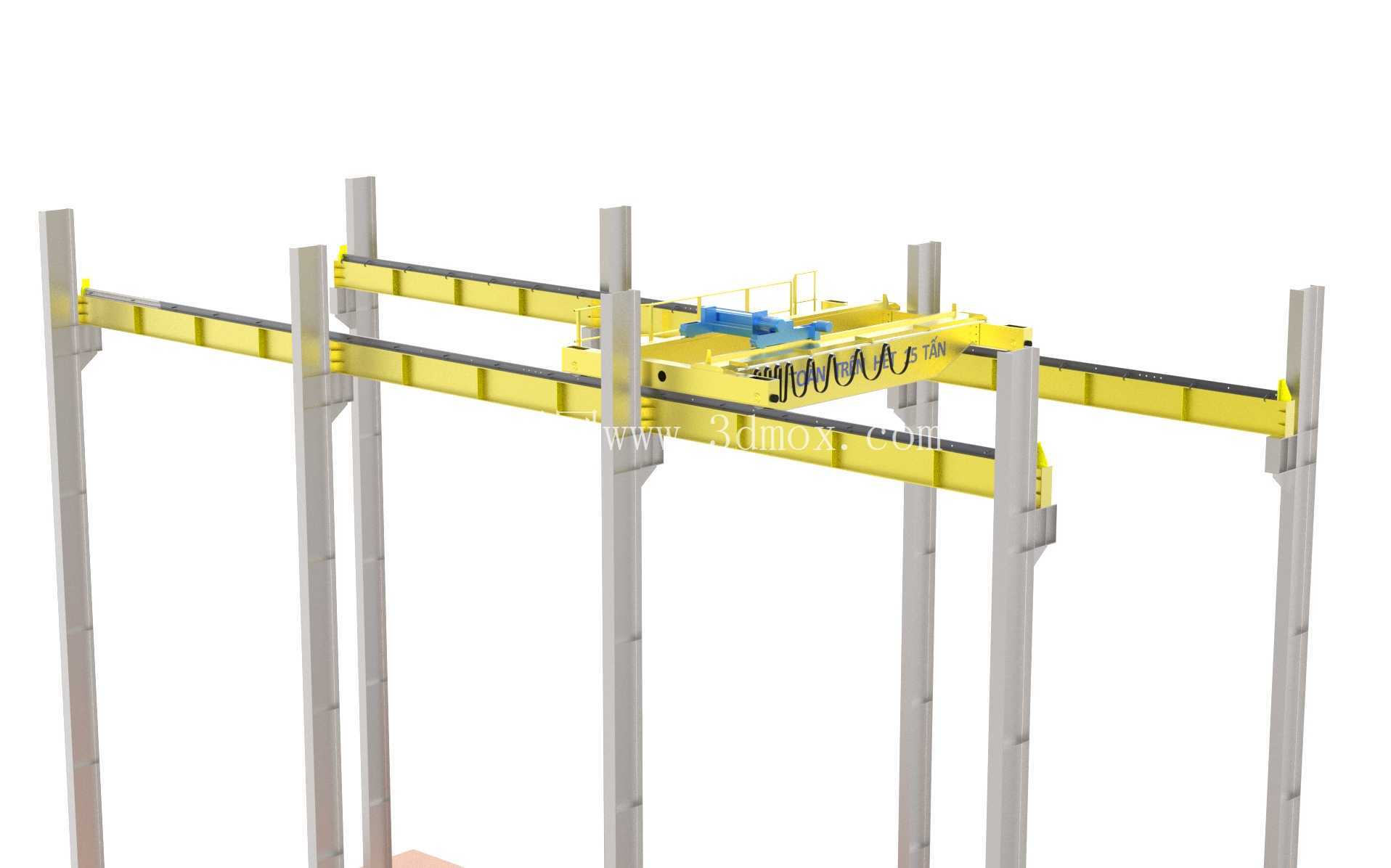

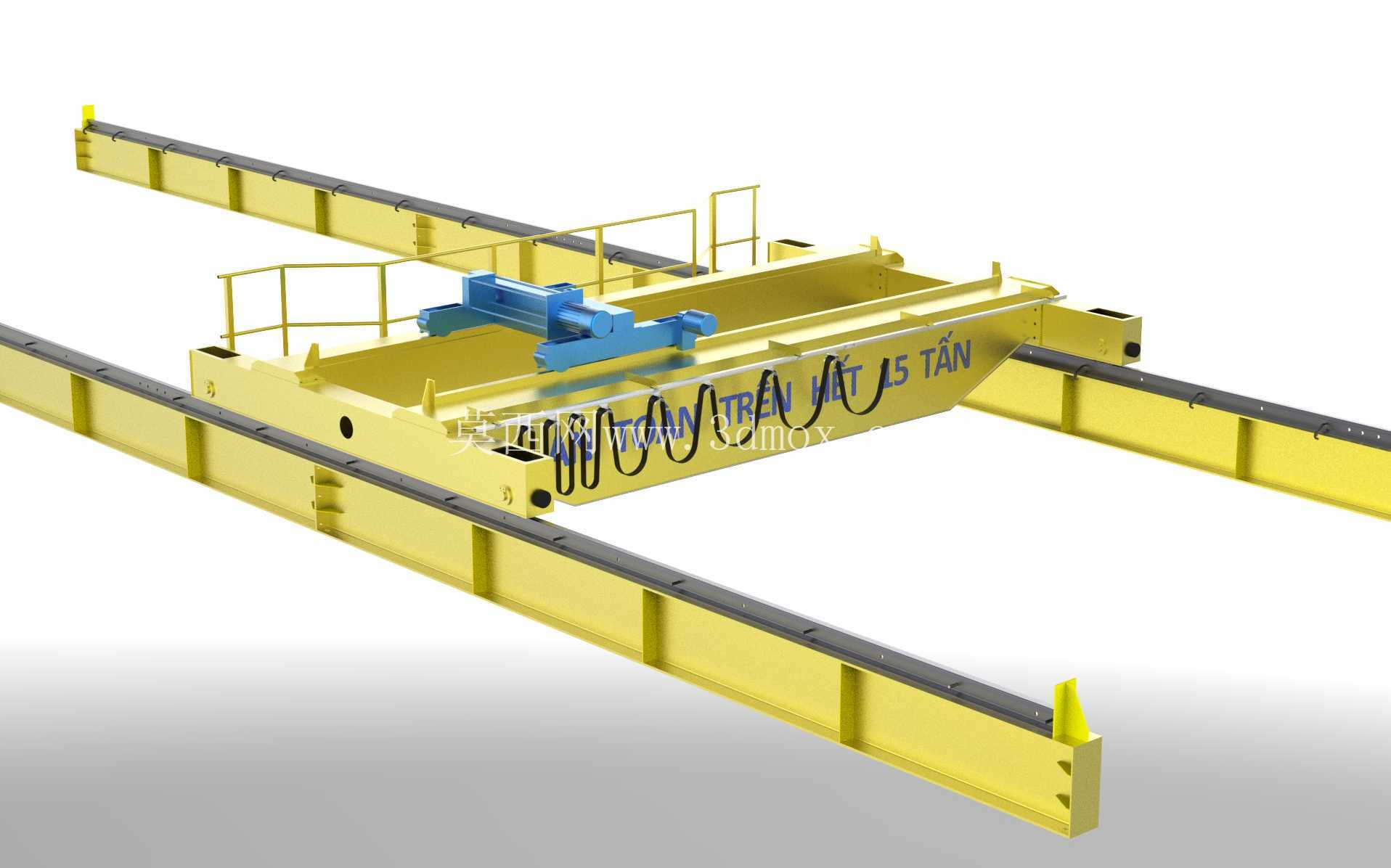

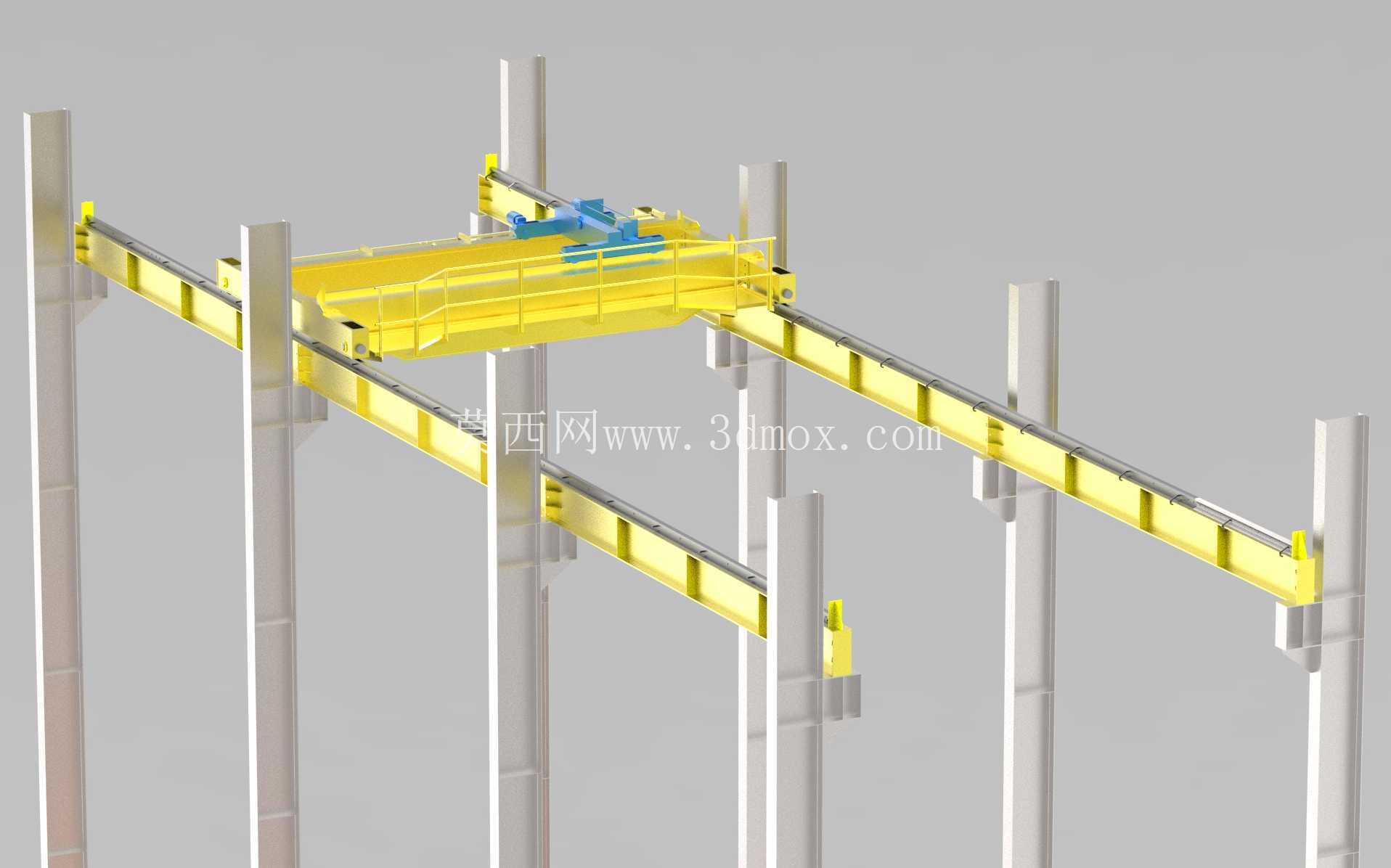

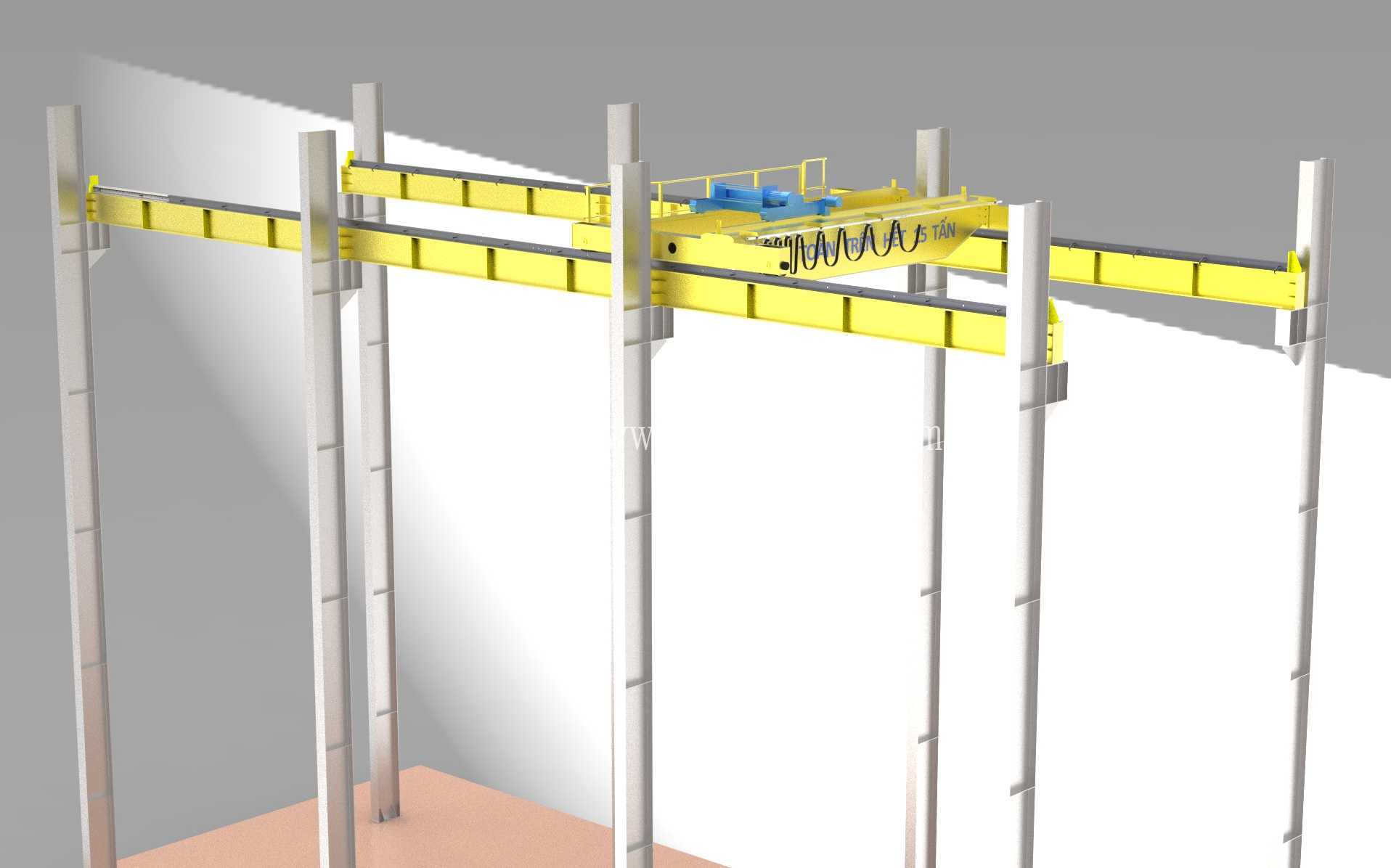

　　该套三维结构呈现的是一台面向厂房内部重载搬运作业的双梁桥式起重设备，额定起吊能力按十五吨工况配置，主梁跨度方向对应约二十米级的车间覆盖范围，起升高度相关参数围绕H11层级进行布置。设备整体架设在厂房两侧立柱支承的轨道上，主要承担钢构件、模具、机加工件、装配部件及成捆物料在车间纵向与横向范围内的空中转运任务，常见于重型机械制造车间、金属结构加工厂、仓储物流库区以及设备装配工段。

　　从现场使用逻辑看，这类设备并不承担露天长距离运输，而是在固定厂房轨道范围内完成高频次、定点化的吊装作业。操作人员通过地面按钮或遥控方式发出指令，大车沿厂房两侧轨道纵向行走，起重小车沿两根主梁上方的轨道横向移动，起升机构则通过钢丝绳卷筒、滑轮组和吊钩组完成垂直升降。三个方向的运动组合后，吊钩可以覆盖桥架下方几乎整个矩形作业面，避免地面叉车通道对大尺寸工件转运的限制，也能在设备检修、产线换装和重型零部件上下料时提供稳定的空中支承。

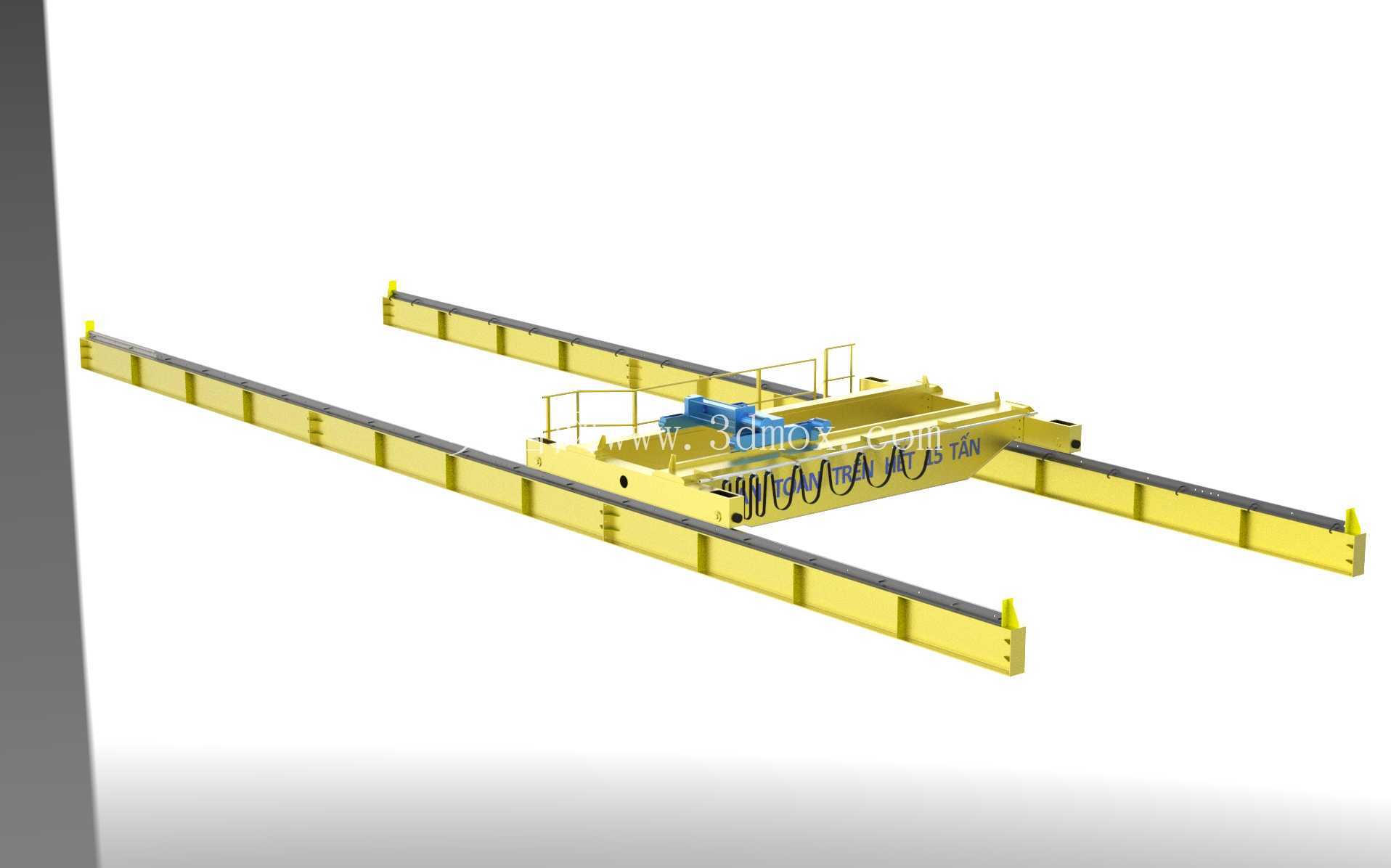

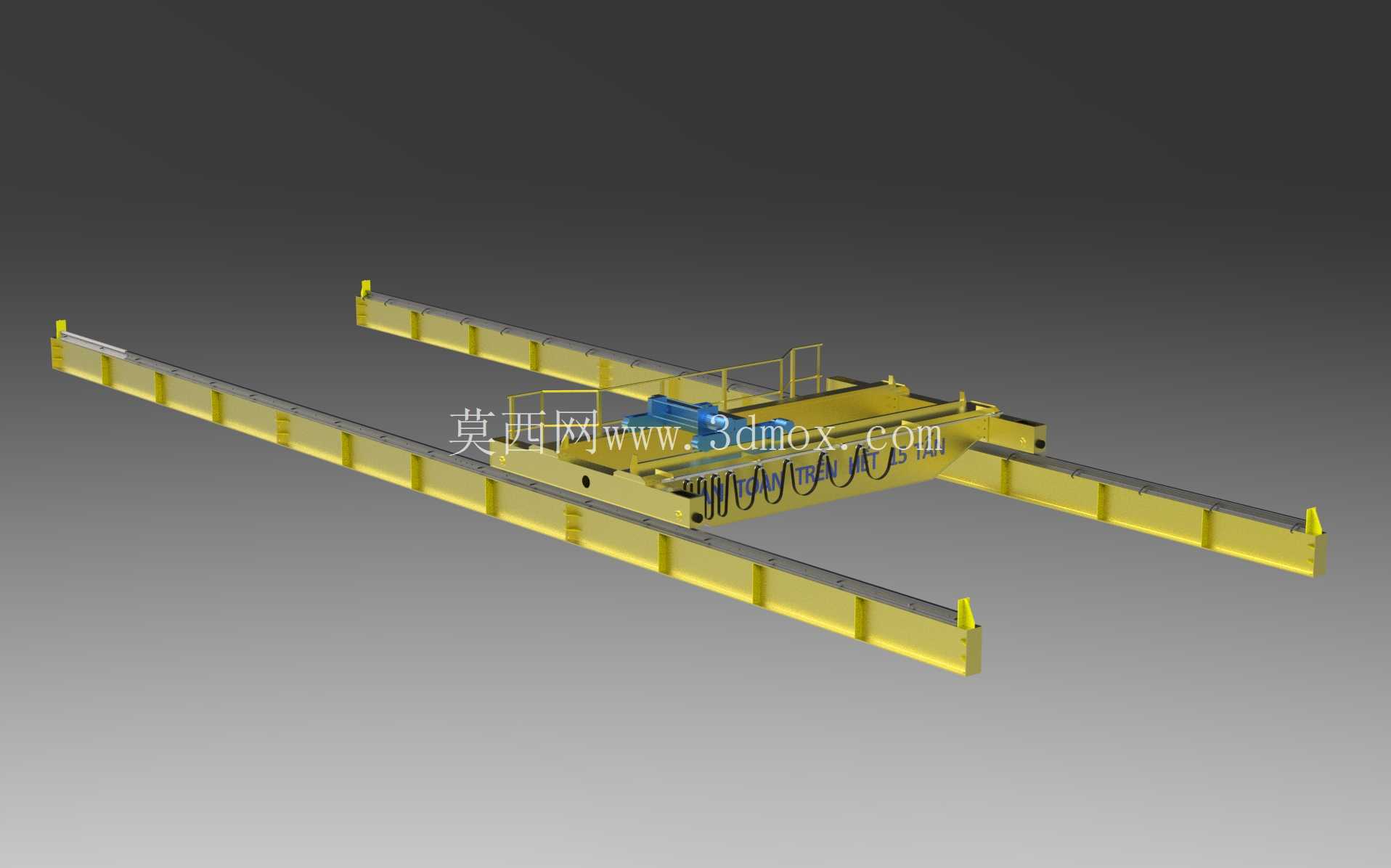

　　结构设计上，双梁桥架是整机承载的核心。两根主梁采用箱形梁形式，上翼缘板同时承担小车轮压传递和轨道安装基准，腹板与下翼缘板共同承受弯曲弯矩和剪切载荷。主梁内部按跨度、轮压和刚度要求布置隔板与加强筋，防止腹板局部失稳，并在小车运行频繁的区域强化上翼缘与腹板连接焊缝。端梁位于桥架两端，内部安装大车运行轮组，通过与主梁端部的可靠连接形成整体框架。端梁与厂房轨道之间的轮距、轨距和车轮间隙需要在建模时重点校核，因为这些尺寸直接决定设备能否顺利安装到既有厂房轨道上。

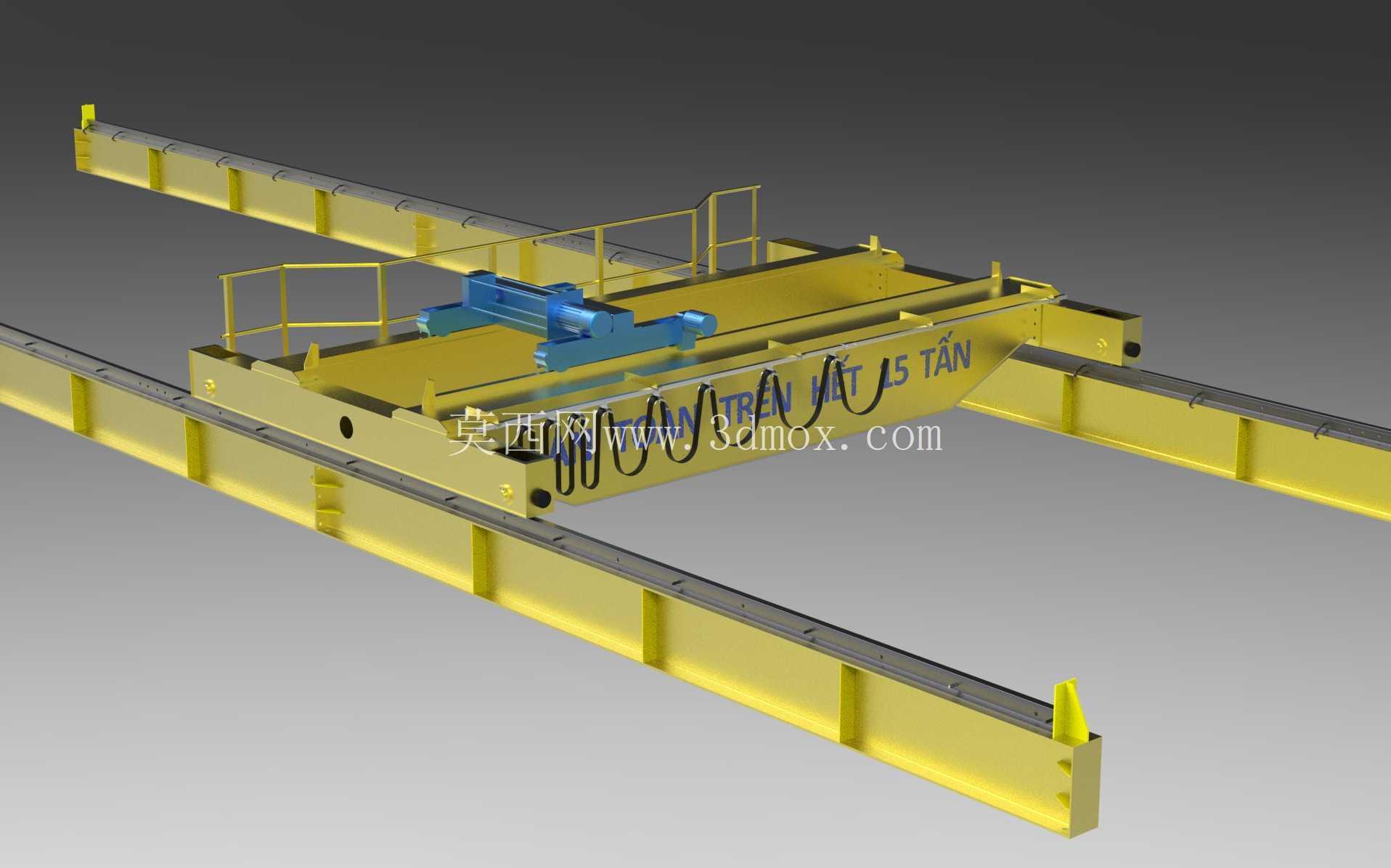

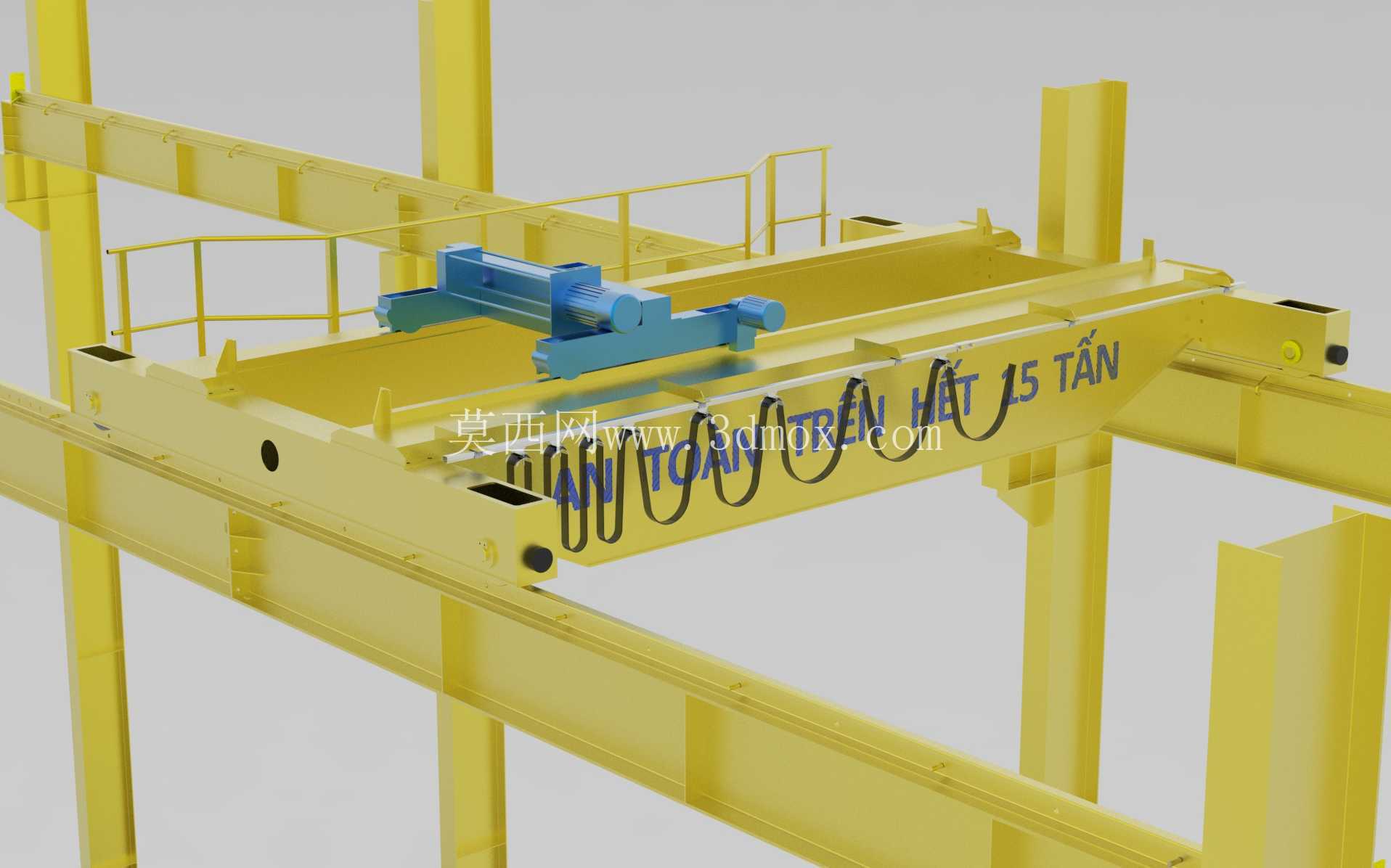

　　起重小车布置在双梁上方，相较单梁悬挂形式，其起升机构布置空间更充裕，整机刚度和起升高度利用更有优势。小车架上集成起升电机、减速器、制动器、卷筒、钢丝绳、滑轮组和吊钩组，两侧设置车轮组沿主梁轨道运行。起升机构的中心线、卷筒轴线与小车架纵梁之间需要保持合理的位置关系，既要让钢丝绳绕绳路径顺畅，也要避免吊钩在极限升降位置时与小车架、主梁护栏或电缆滑车发生干涉。模型中蓝色小车机构与黄色桥架形成明显区分，便于在方案评审时识别运动部件和固定结构。

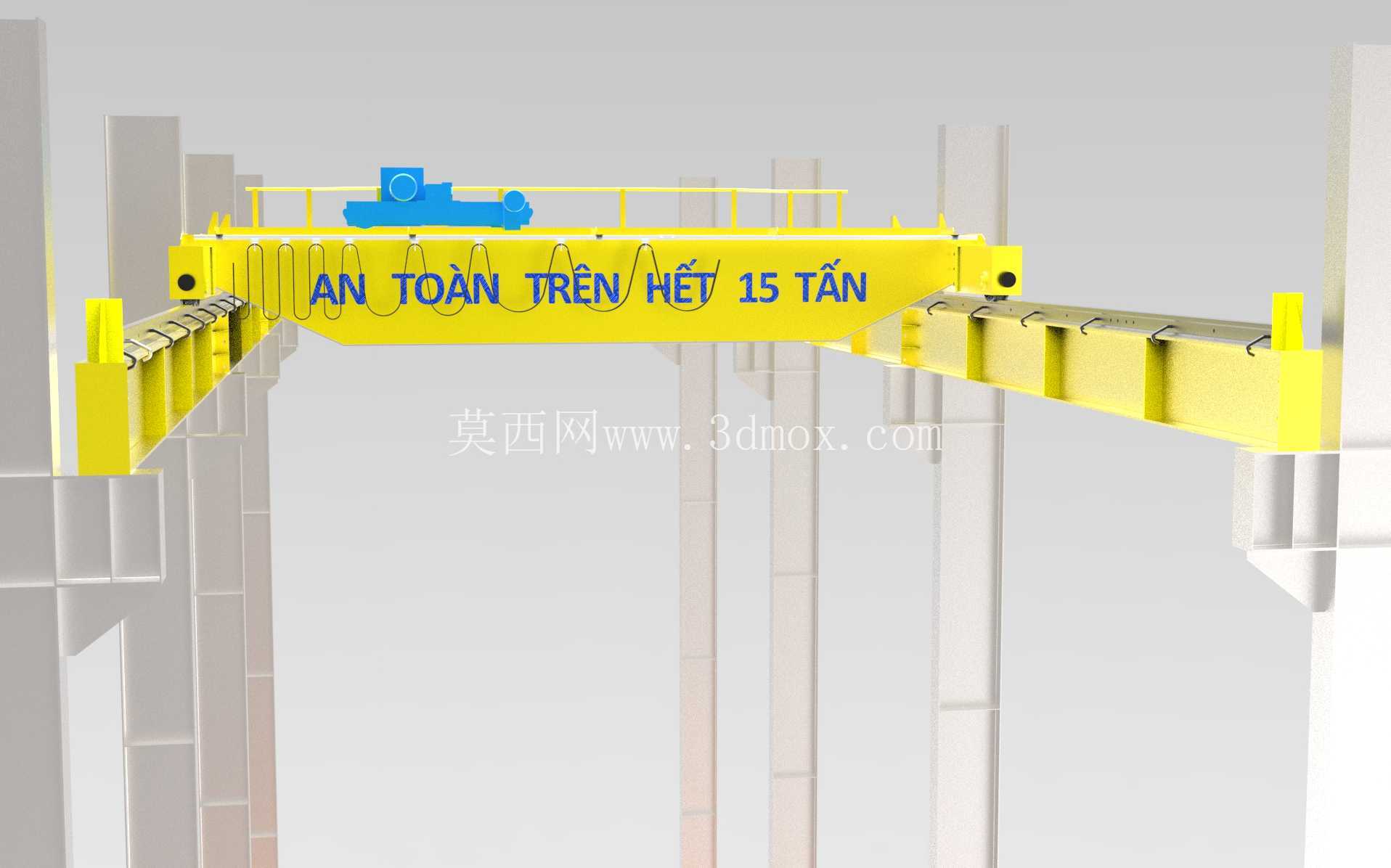

　　外形尺寸与安装边界是此类设备三维设计中不可忽视的部分。桥架总宽度受厂房牛腿轨道中心线距离限制，主梁端部与端梁连接后，整机外侧还需保留与厂房立柱、墙面、管线和检修通道的安全间隙。小车横向运行至极限位置时，吊钩中心线到轨道中心线的距离决定左右侧有效吊装范围；大车运行至厂房端部时，端梁缓冲器与车挡之间应设置止挡距离。设备最高点通常出现在小车起升机构或维修护栏处，选型时需要核对屋架下弦、照明管线、通风管道和消防设施的净空，防止安装后出现上部碰撞。

　　主梁外侧设置的检修通道和护栏服务于日常维护，人员可在停机状态下检查小车轨道、车轮、电缆和润滑点。电缆通过滑车或拖缆系统沿桥架方向敷设，随小车移动而展开或收拢，建模时应给电缆弯曲半径和滑车堆叠长度留出空间。吊钩组下方的作业区域属于危险区，实际工程中还会配合限位开关、缓冲器、扫轨板、起重量限制器和行程止挡等安全部件共同使用。

　　在三维建模过程中，结构件不宜只按外观体块处理，而应体现箱形梁板材厚度、筋板布置、轮组安装面、轨道压板位置和螺栓连接区域。大车车轮与轨道的配合、小车车轮与主梁轨道的配合、卷筒与钢丝绳的绕向，都属于运动仿真和干涉检查的重点。对于厂房改造项目，还要把建筑立柱、牛腿、轨道梁、车挡和上部管线一并纳入校核环境，才能判断起重设备的运行包络是否完整。

　　该设备的价值在于把重型物料的水平搬运和垂直起吊集中到厂房上部空间完成，使地面布局能够更多留给加工设备和装配工位。双梁结构在十五吨级载荷下具有较好的刚性和维护可达性，小车机构高位布置也有利于提升吊钩有效起升范围。整体方案适合需要频繁吊装重型工件、且对搬运定位稳定性和车间空间利用率有较高要求的制造场景。
