履带式起重工程机械整机结构设计

　　履带式起重设备主要服务于野外重型吊装作业场景，在风电塔筒分段吊装、石化厂区塔器就位、桥梁预制构件转运吊装、矿山大型设备拆装以及基建现场钢结构架设等工况中承担核心起重任务。这类设备区别于轮式汽车吊的核心特征，在于采用履带行走底盘，接地比压极低，可在未硬化的泥泞场地、砂石滩涂、山地施工面直接行走作业，无需提前铺设重型吊装作业平台，对复杂工地地形的适配能力远高于轮式起重设备。

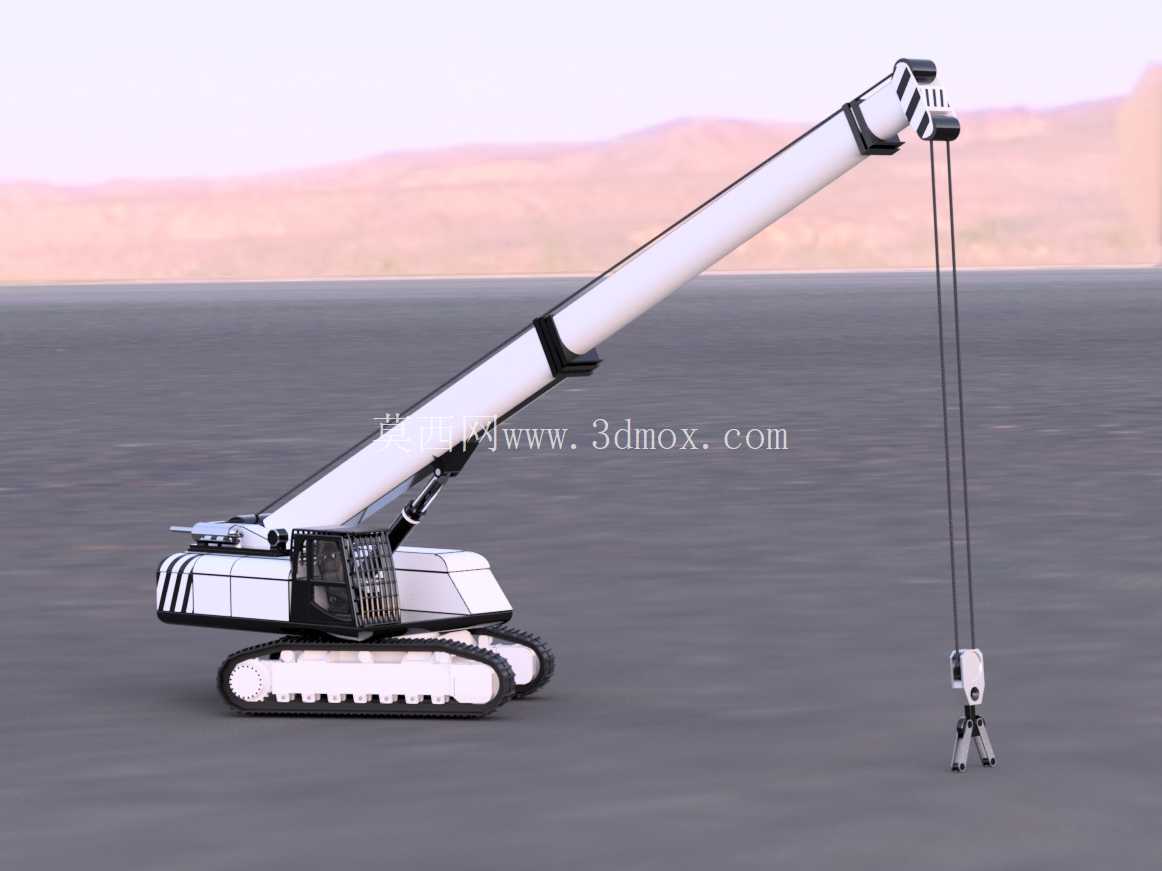

　　从整机功能架构拆分来看，这套三维结构完整覆盖了起重作业全流程的所有核心模块：下部为履带行走总成，包含左右两条闭环履带板、驱动轮、导向张紧轮、多组承重托轮与行走架主体，履带板采用加厚防滑齿结构，作业时整机重量通过数十个承重滚轮均匀分散到履带接地区域，即使在松软土层作业也不会出现沉陷风险；行走架上方为回转支承平台，平台上集成了动力舱、驾驶室、变幅液压油缸、臂架铰点以及配重安装位，上部作业总成可通过回转支承实现360度全周回转，在工位固定后无需移动底盘即可完成覆盖半径内所有点位的吊装作业。

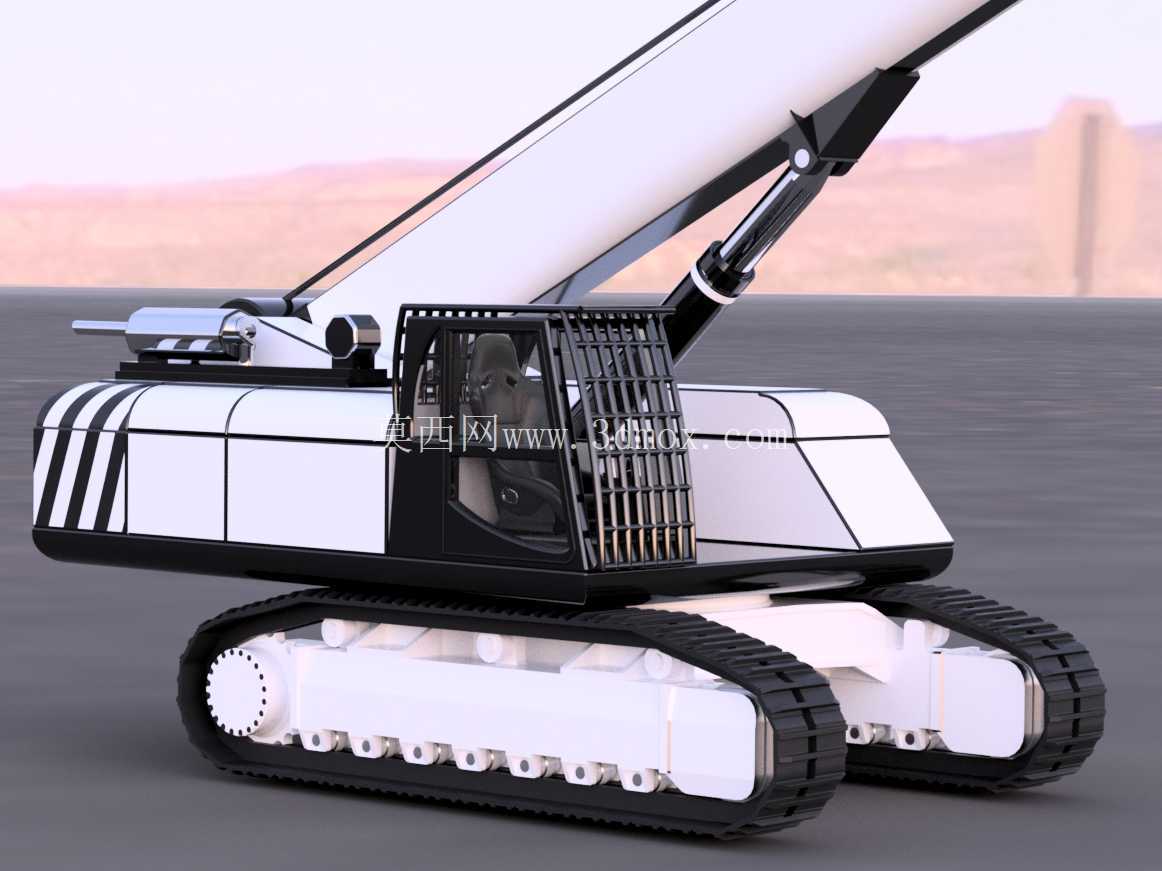

　　臂架系统采用多节伸缩式箱型臂结构，搭配双作用变幅液压油缸，油缸一端铰接在回转平台前端支座，另一端铰接在基本臂中段，通过油缸伸缩即可调整臂架仰角，配合臂架内部的伸缩油缸驱动各节臂同步伸出，可在额定起重量范围内灵活调整作业幅度与起升高度。臂架截面采用大尺寸薄壁箱型焊接结构，腹板与翼板均选用高强度合金钢板，在保证臂架整体抗弯折、抗扭转变形能力的前提下尽可能控制上部结构自重，避免整机重心过高带来的倾翻风险。驾驶室布置在回转平台左前侧，外围加装了高密度金属防护格栅，这一结构设计专门针对吊装作业现场可能出现的吊物滑脱、碎块飞溅风险，可直接对驾乘人员形成物理防护，驾驶室内部预留了操作控制台、座椅、仪表安装位，视野朝向臂架作业方向，操作人员可直接观察吊钩与吊物的对位状态。

　　在结构设计思路层面，整机布局优先保障吊装作业的稳定性：回转平台尾部预留了标准配重安装空间，作业时装配对应吨位的铸铁配重，平衡臂架侧吊重产生的前倾力矩，履带底盘的轨距设计预留了足够宽度，整机静止吊装时的支撑跨距远大于上部回转平台的宽度，倾翻力矩的安全系数符合重型起重设备的设计规范。各铰接点位均采用销轴连接结构，臂架铰点、油缸铰点、回转支承连接位都预留了润滑脂注油通道，方便日常维保作业时直接加注润滑脂，减少铰接面的磨损。动力舱采用封闭罩壳结构，内部预留了发动机、液压泵组、燃油箱、液压油箱、控制阀组的安装空间，罩壳侧面开设检修门，日常维护时可直接打开舱门触碰滤芯、油管等易损部件，不需要大面积拆解上部护罩。

　　从安装边界与尺寸适配角度来看，整机运输状态下臂架完全收回、俯落到最低支撑位，此时整机的外形轮廓宽度小于履带底盘的总宽度，符合大件工程设备公路转场的运输宽度要求，转场时可通过低平板半挂车直接拖运，不需要拆解臂架主体结构。作业状态下履带完全接地，接地区域的长度与宽度形成的支撑矩形，完全覆盖360度回转作业时的重心投影范围，即使在额定幅度下吊重，重心也始终落在支撑边界以内。三维建模过程中各运动部件的干涉间隙均经过校验：臂架变幅全过程中，油缸、臂架尾部与驾驶室护罩、平台护栏之间预留了足够安全间隙，回转动作时上部平台尾部与履带侧边、地面凸起物之间也预留了避让空间，履带行走过程中驱动轮齿与履带销孔的啮合间隙、承重轮与履带导轨的配合间隙都按照工程机械通用公差设定，既不会出现运动卡滞，也不会因间隙过大产生运行冲击。整套结构还预留了吊钩滑轮组、起升卷扬机构的安装接口，臂架顶端的臂头滑轮组支座、回转平台上的卷扬马达安装位都做了对应结构匹配，可直接拓展完整的起升钢丝绳走线系统，完整还原实车的作业动作逻辑。
