阿特拉斯1000kg气动环链葫芦

　　这款气动环链葫芦面向有防爆、防尘、防腐蚀要求的工业现场，主体采用压缩空气作为动力源，避免电动设备在易燃易爆环境中产生电火花的风险，因此在石化、涂装、煤矿辅助车间、船舶修造、火药制造以及存在挥发性气体的作业区域具有明显适用性。现场布置时，它通常悬挂在工字钢轨道、悬臂吊、门式支架或固定吊点下方，用于模具更换、工件翻转、设备检修、零部件装配和短距离垂直转运。与电动葫芦相比，气动葫芦的启停响应更直接，负载微动控制更细腻，操作人员可以通过手柄阀精确控制上升、下降和停止动作，在频繁点动、对位装配的工况下更利于提高作业节奏。

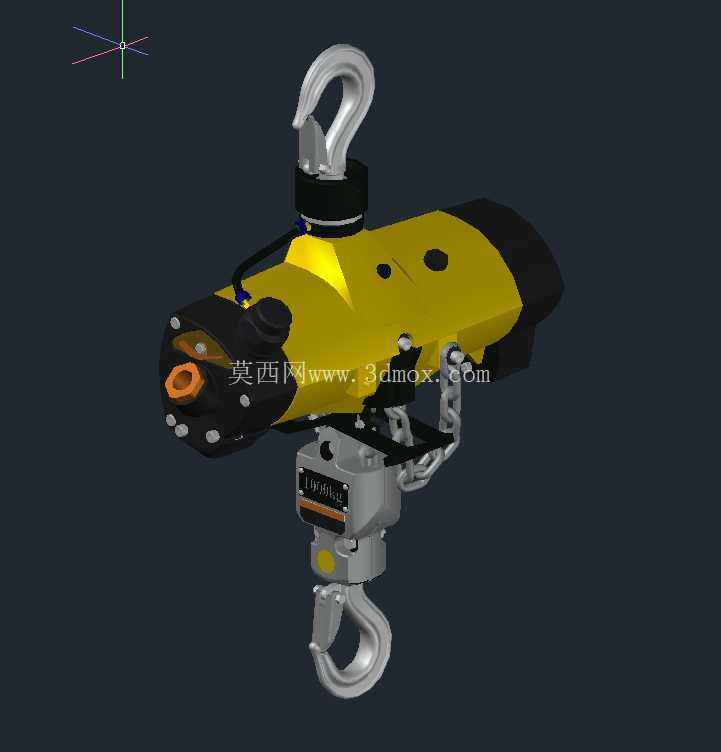

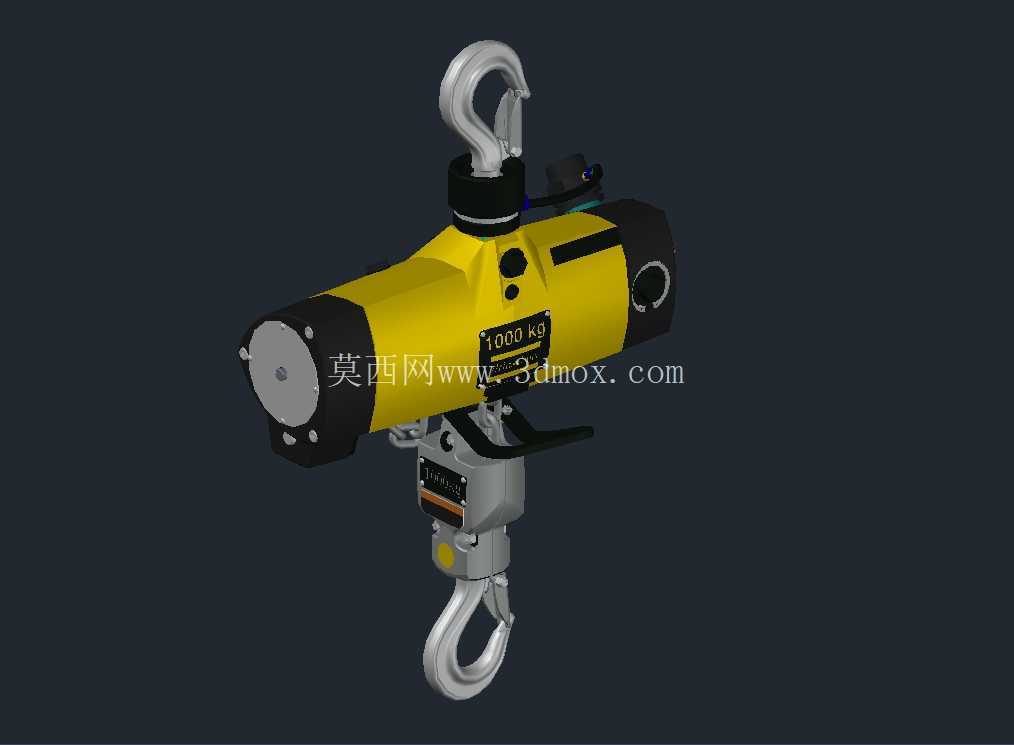

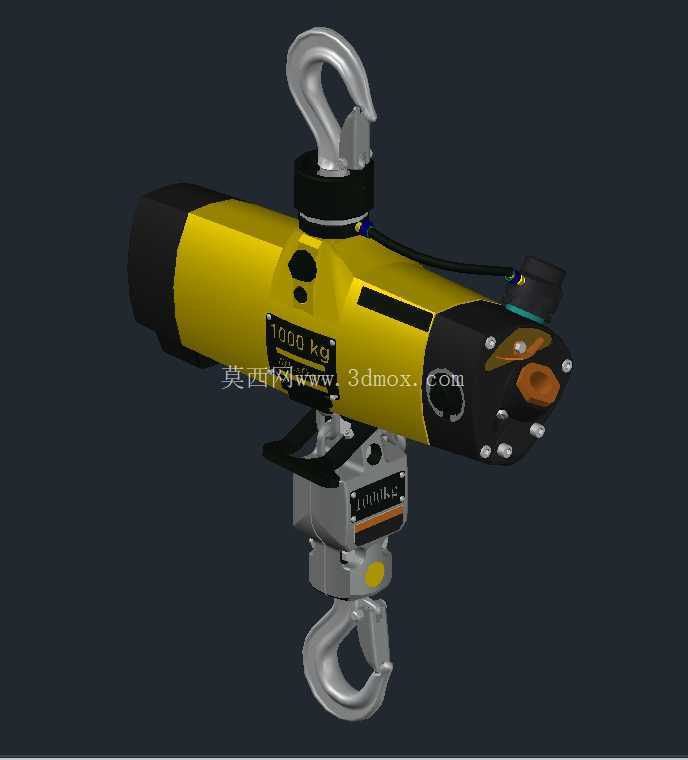

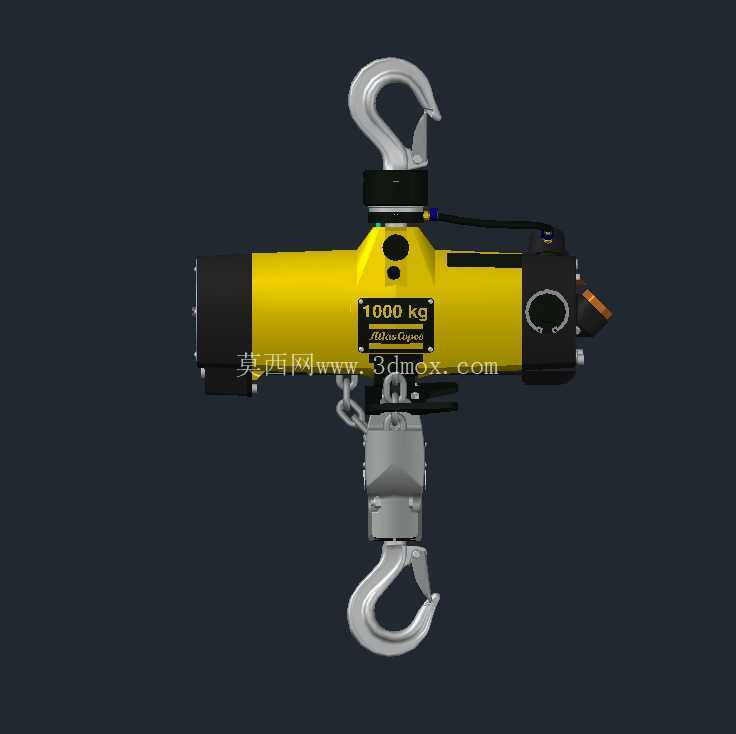

　　从结构组成看，模型上部设置承重吊钩，用于与上方吊点连接；中部为气动马达、减速机构、阀体和控制气路集成段；下部通过起重链条连接吊钩组，吊钩带有安全舌片，防止吊索在受力过程中脱出。黄色壳体承担气动马达和传动部件的防护作用，端盖、吊环、链条、吊钩和控制手柄之间的相对位置清晰，能够直观反映设备装配关系。链条在起升过程中沿导向机构进入储链区域，避免链条扭曲、打结或与周边结构干涉。下部吊钩的回转结构允许吊具在悬挂状态下调整方向，便于工件姿态校正。

　　建模时需要重点关注上部悬挂点、设备本体和下部吊钩之间的同轴关系。承重吊钩并非简单装饰件，它决定整机载荷传递路径，设计校核中应关注钩体开口尺寸、销轴连接、横梁配合以及安全舌片回弹位置。若将该葫芦接入轨道系统，还需预留小车轮组、轨道腹板和运行间隙；若采用固定吊点，则应核对吊耳孔径、卸扣规格和上方结构承载能力。设备两侧的气路接口需要保留操作和维护空间，进气管、控制阀、消声器和润滑装置不能与吊钩摆动范围、链条收纳区或操作人员站位发生冲突。

　　外形边界方面，这类1000kg级气动葫芦在布局校核中不能只看本体长度，还应把上吊钩最高点、下吊钩最低点、链条下垂段、控制手柄软管和下方吊具一并纳入。设备安装在厂房内时，上方要留出轨道或吊梁连接高度，下方要保证被吊物离开地面的安全距离，侧向则要考虑人员操作通道、气管弯曲半径以及检修拆卸空间。对于空间受限的工位，应在三维环境中模拟吊钩上下极限位置，尤其关注最低位时链条是否仍有足够缠绕、最高位时下吊钩是否会碰撞本体限位结构。

　　功能设计上，气动葫芦依靠气马达输出扭矩，经减速机构带动链轮，再由链条实现直线提升。控制阀体负责气流方向和流量调节，操作人员加大阀口开度时提升速度增加，回中位时机构停止，反向操作则实现下降。为适应重载工况，设备通常设置限位、制动和过载防护思路：制动机构要保证气源中断或载荷悬停时不会自由下滑；限位结构用于避免吊钩超程；过载保护则提醒现场不得超出额定载荷使用。模型中壳体表面的载荷标识、接口位置和手柄形态，对制作设备布置方案、维护培训动画以及厂内吊装规程图示都有参考价值。

　　在实际选型中，不能仅按工件重量选择葫芦，还应结合吊具重量、冲击系数、作业频率、气源压力、行程长度和环境介质综合判断。气动葫芦对压缩空气品质有一定要求，气路中含水、含尘或润滑不足会影响马达寿命和控制稳定性，因此现场常配合过滤、调压和油雾装置。安装校核时还要注意气管走向，软管既不能过短限制吊钩升降，也不能过长导致缠绕链条或被工件挤压。对于多工位连续搬运场景，可将其与气动小车组合，形成沿轨道移动的轻型起重系统；对于固定检修位，则可采用悬臂吊或固定式支架，以较小占地完成重型部件的精准吊装。

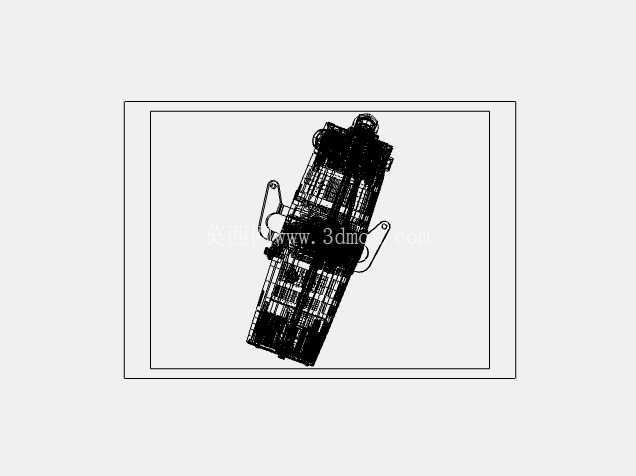

　　三维结构表达应保留壳体、吊钩、链条、控制手柄、端盖和接口之间的层次关系，避免把设备建成单一实体。链条节距、链轮包角、吊钩开口和上挂点位置是运动干涉检查的关键；壳体圆角、护罩和标签区域则服务于外观展示。将该模型放入产线或车间布局时，可以直接用于验证起升行程、吊点高度、人员操作半径和周边设备安全距离，从而在方案阶段发现气管干涉、吊钩碰件、检修空间不足等问题。
