双行星分散搅拌混合机结构设计

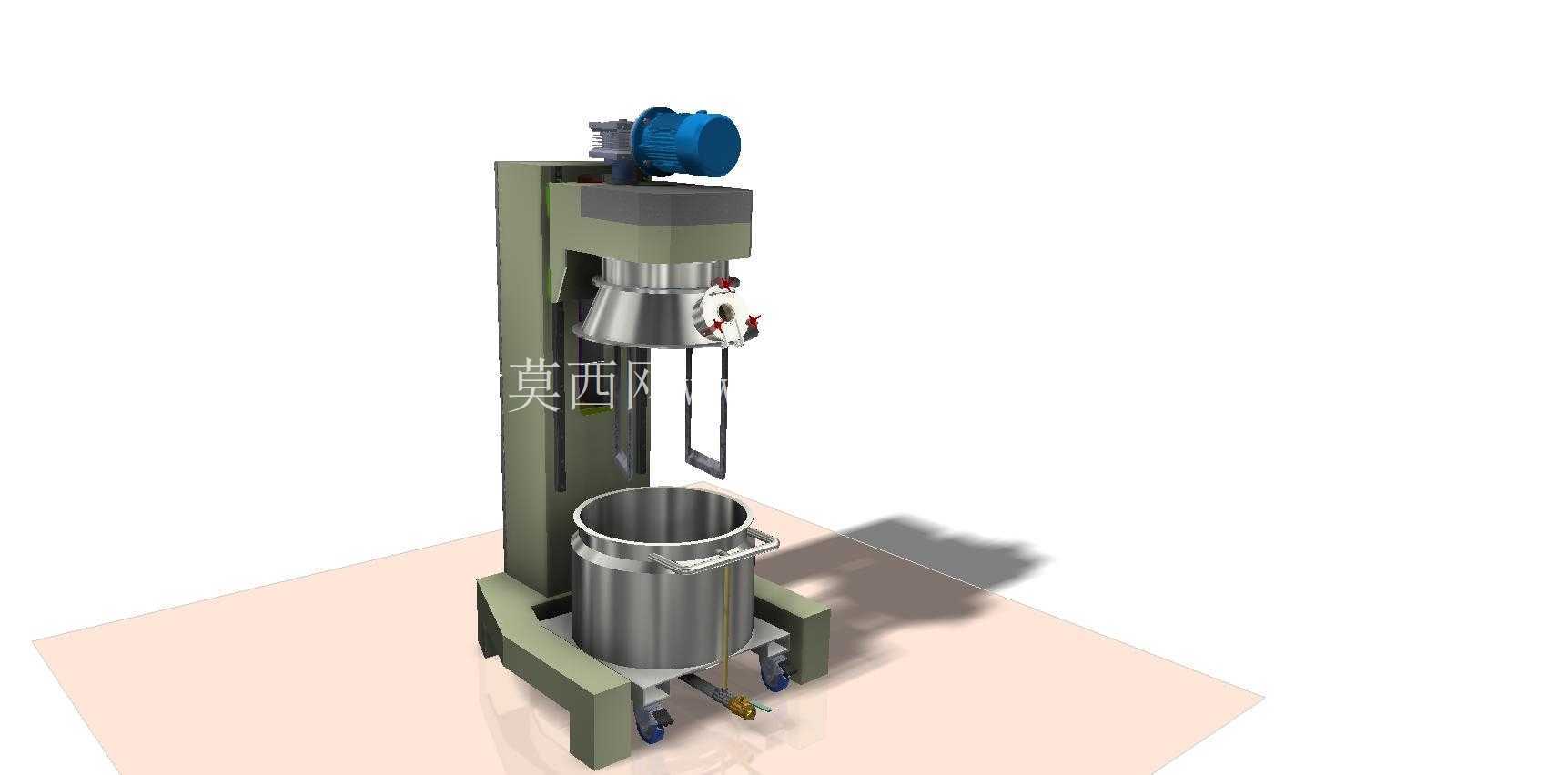

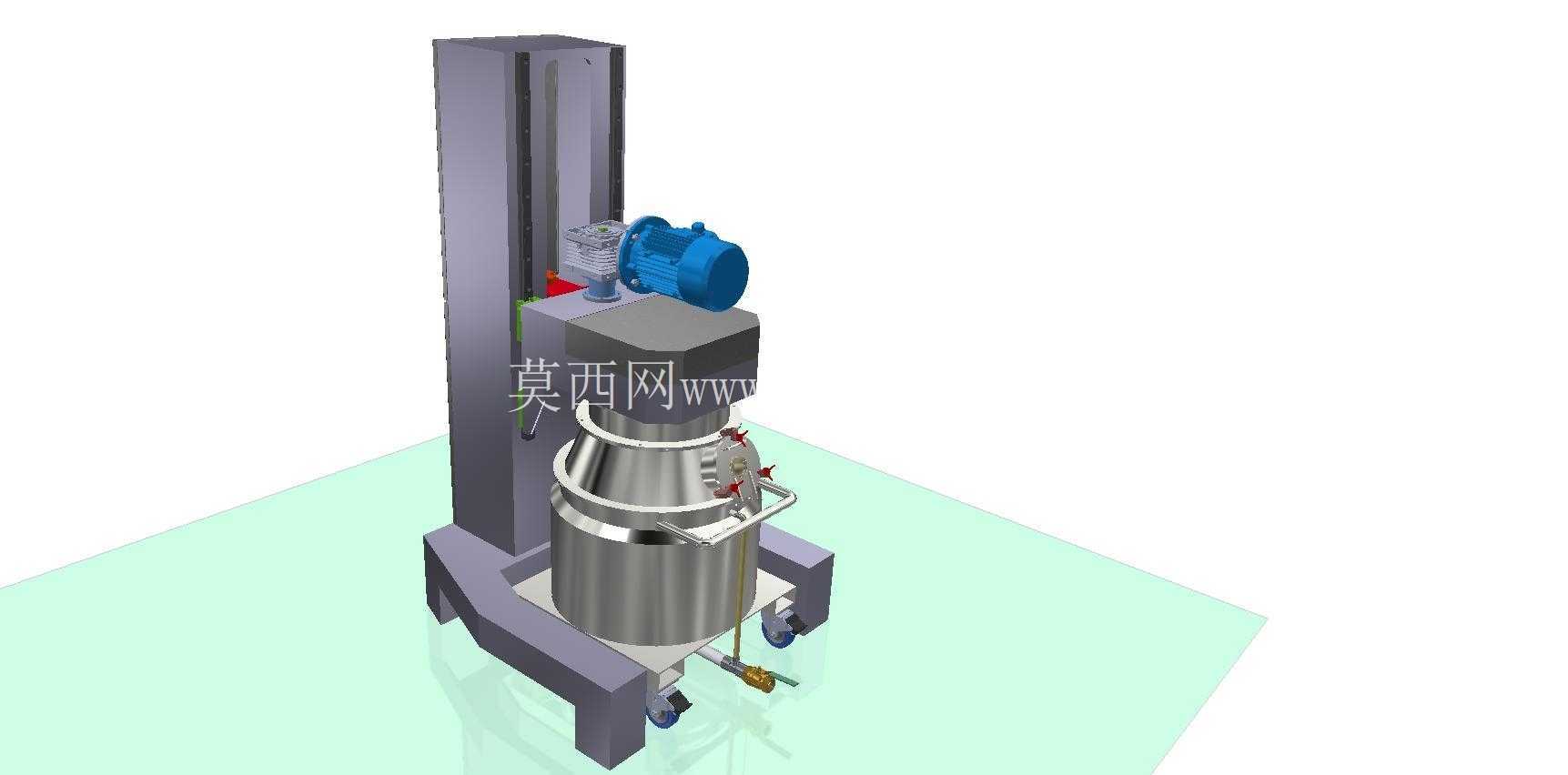

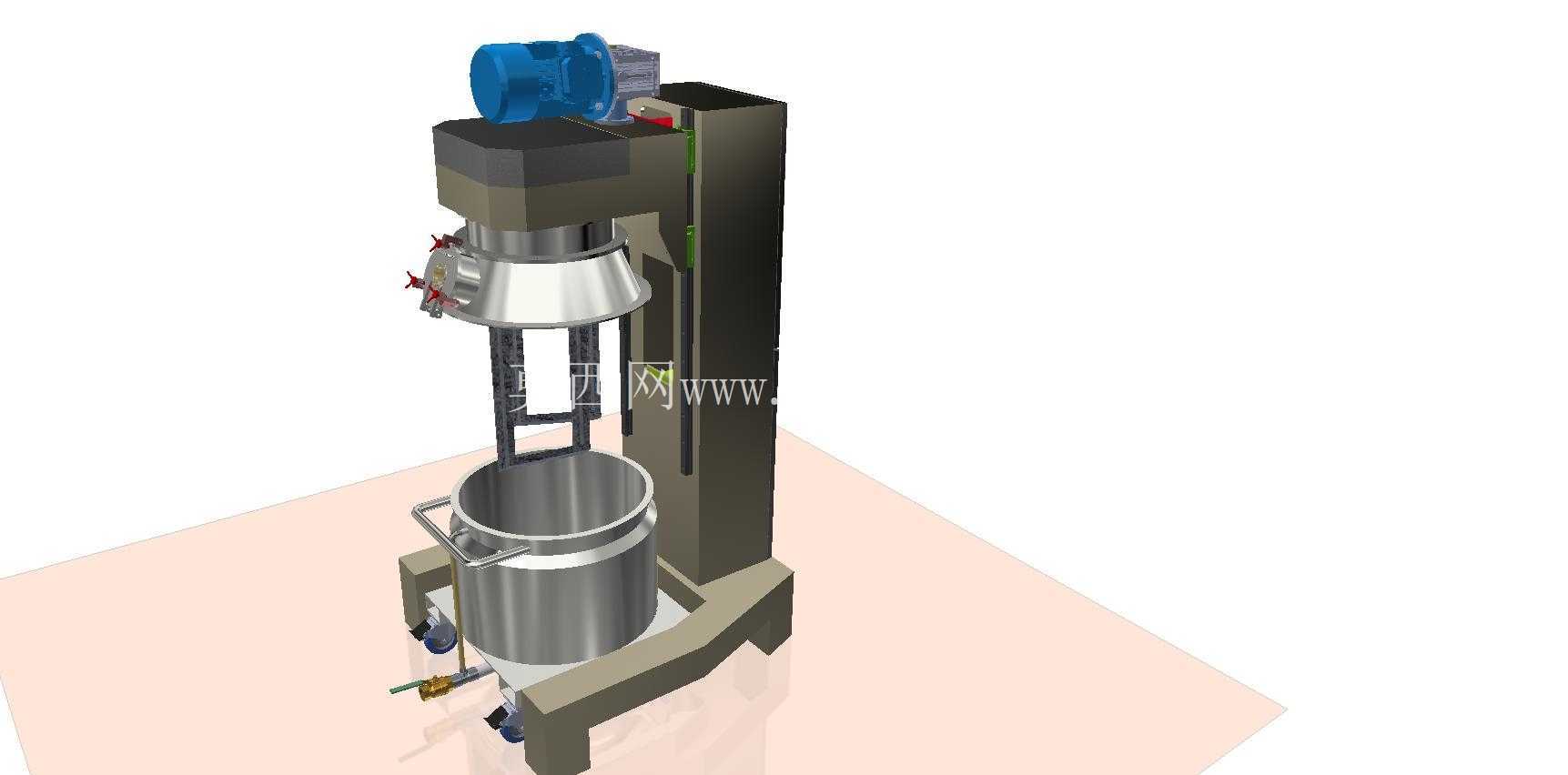

　　该设备属于固液、液液、膏膏物料处理中常见的双行星分散搅拌混合装置，整体由立式机架、顶部驱动组件、低速行星搅拌机构、高速分散轴、可移动料桶、桶体定位与升降导向结构组成。模型在结构表达上较完整地呈现了主机与料桶之间的配合关系，适合用于化工配料、胶黏剂制备、涂料分散、电池浆料混合、高粘度物料反应以及食品膏体加工等场景的方案设计与设备选型参考。

　　从实际工况看，这类混合设备面对的物料往往黏度跨度较大，单纯依靠低速桨叶难以在短时间内完成粉体润湿和团聚颗粒破碎，而单一高速分散又容易在高粘度料层中形成空转区。该结构将低速搅拌器和高速分散器组合在同一工作区域内：低速部件沿桶壁附近进行大范围翻料，使底部和侧壁物料持续向中心运动；高速分散部件在料桶中下部形成强剪切区，对粉团、胶块和稠厚浆料进行打散。两套运动相互配合，能够减少桶壁滞留、底部沉粉和局部混合死区，使物料在混合、反应、分散、捏合过程中获得更均匀的流动状态。

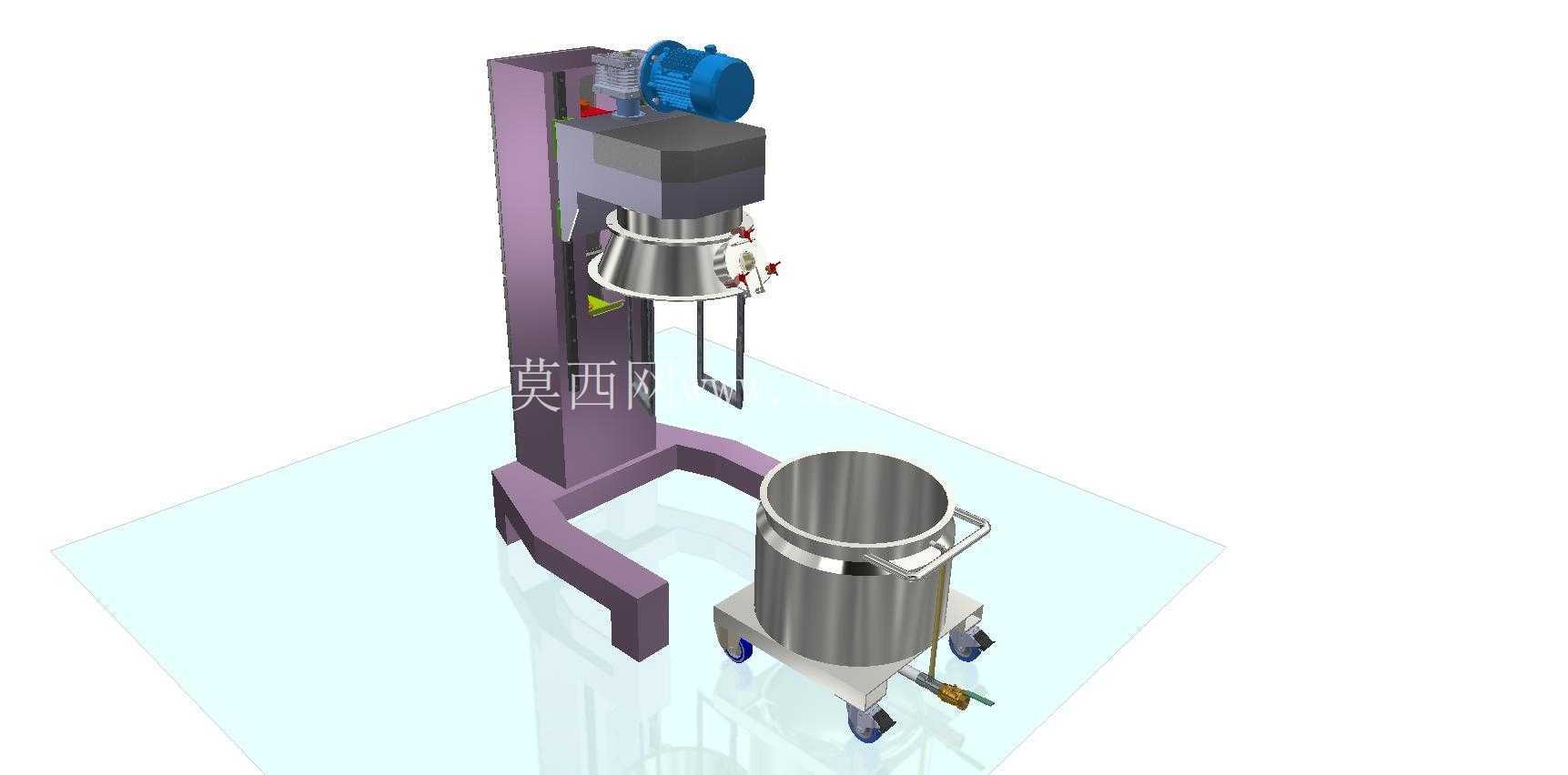

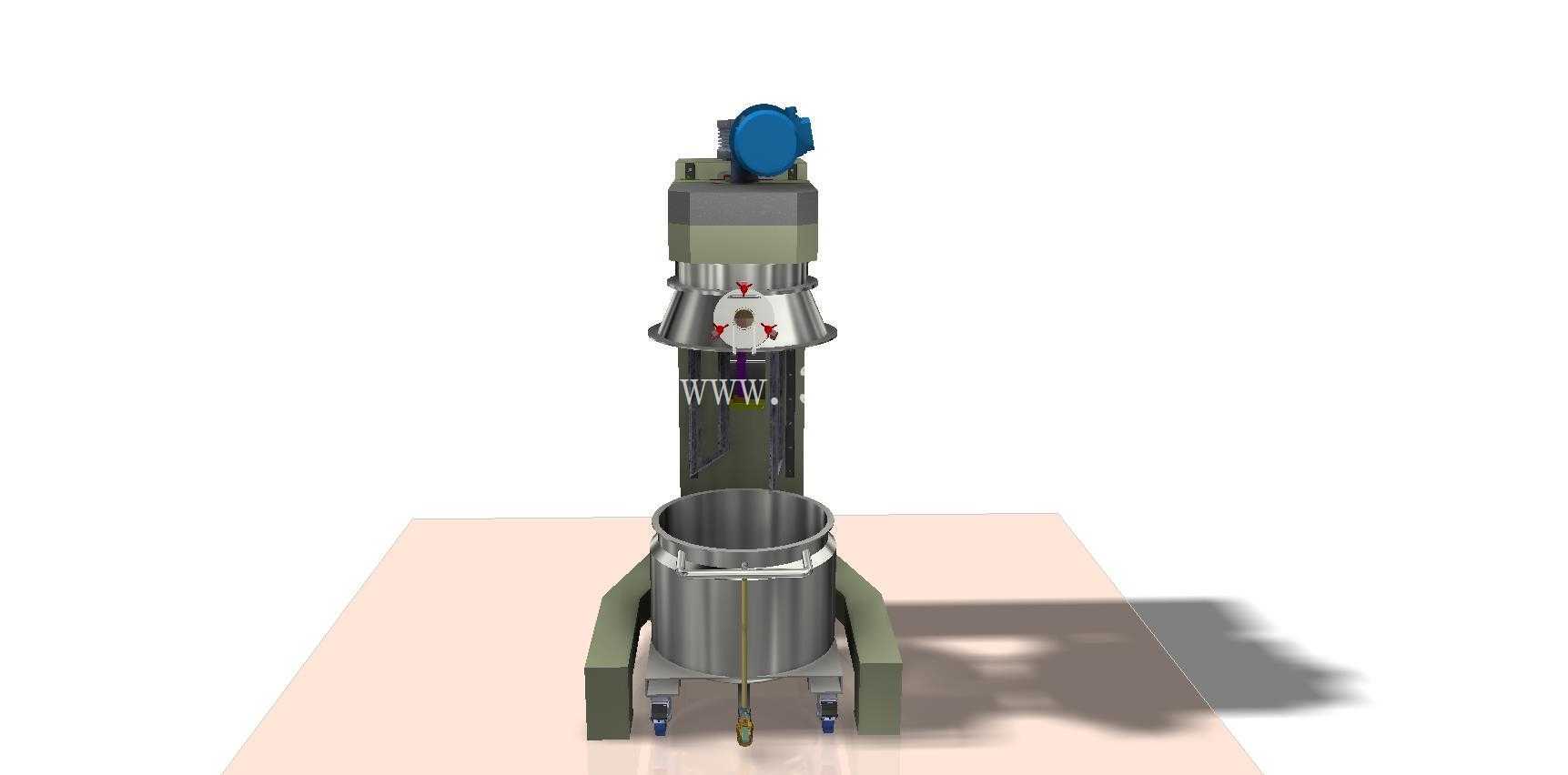

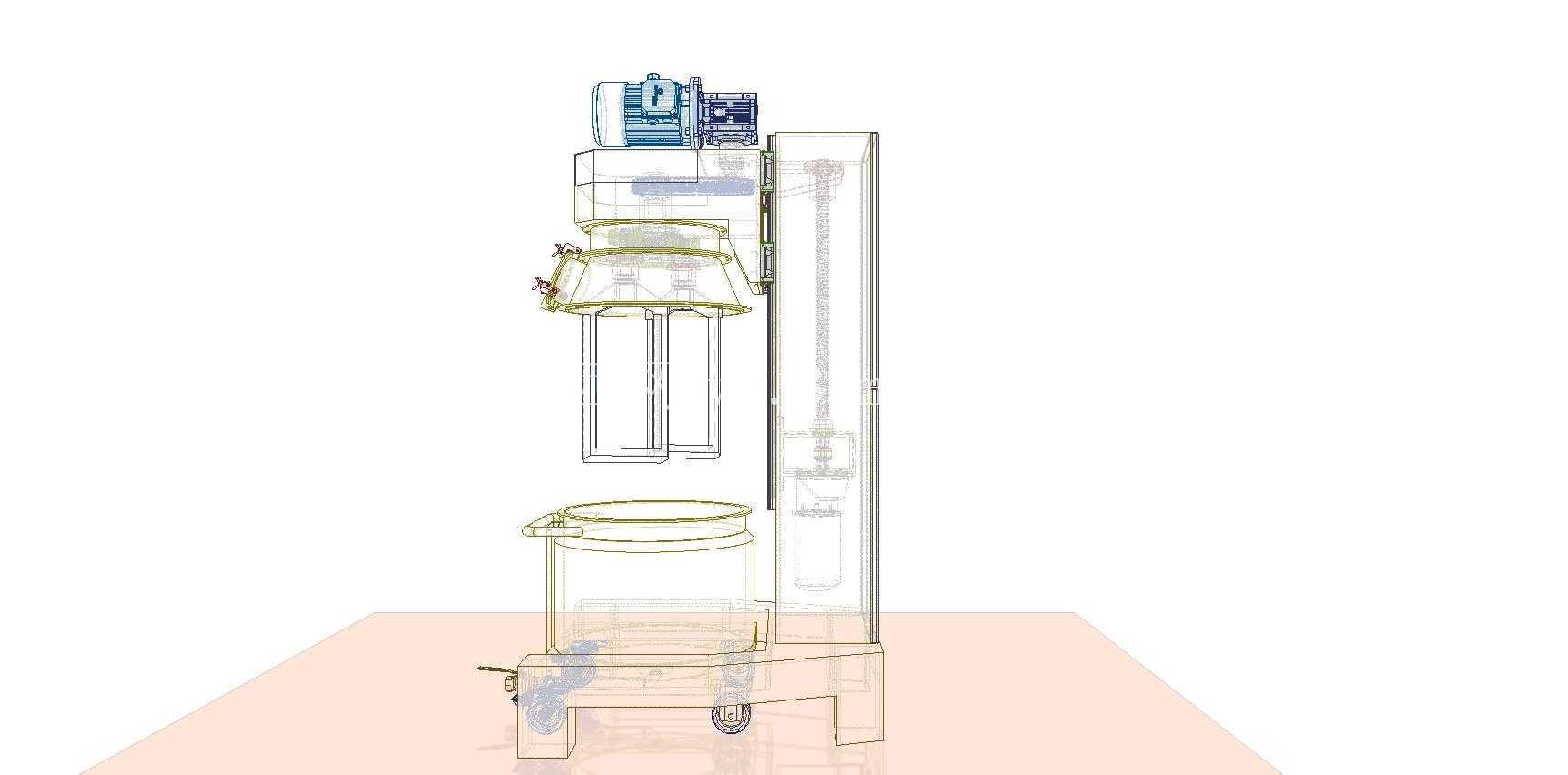

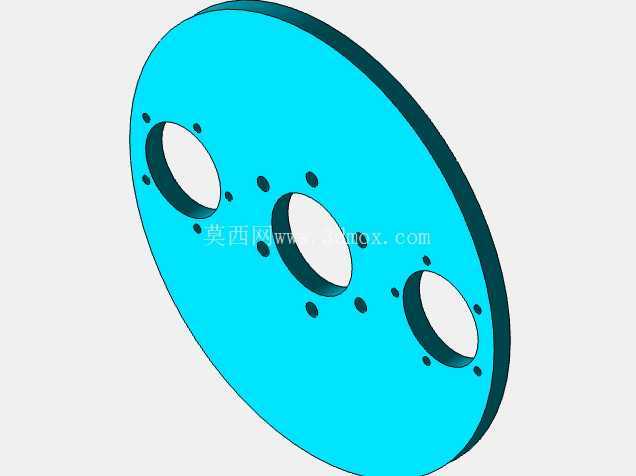

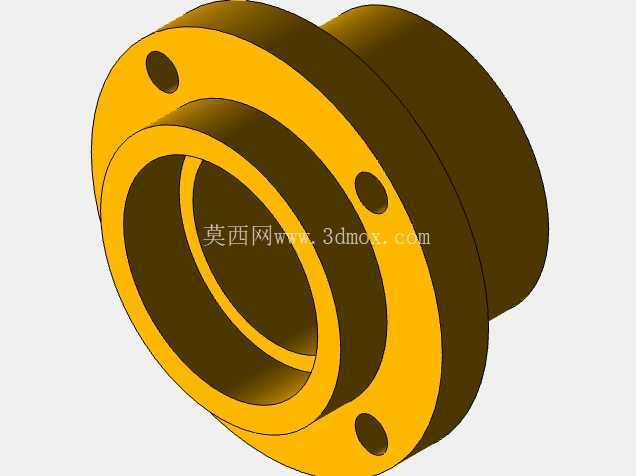

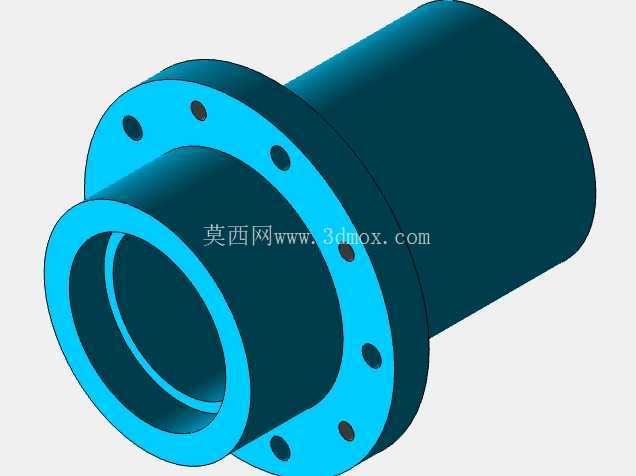

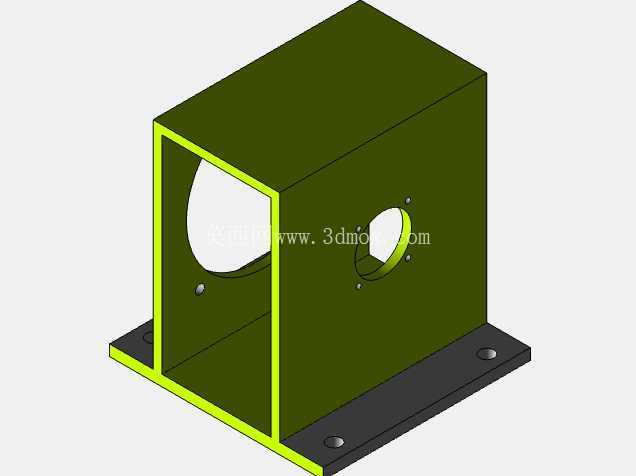

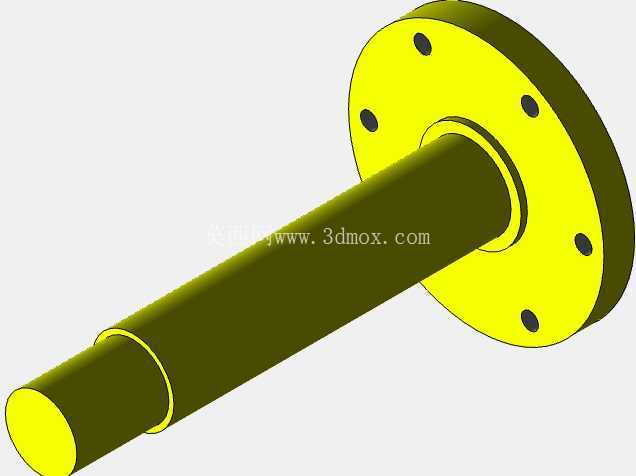

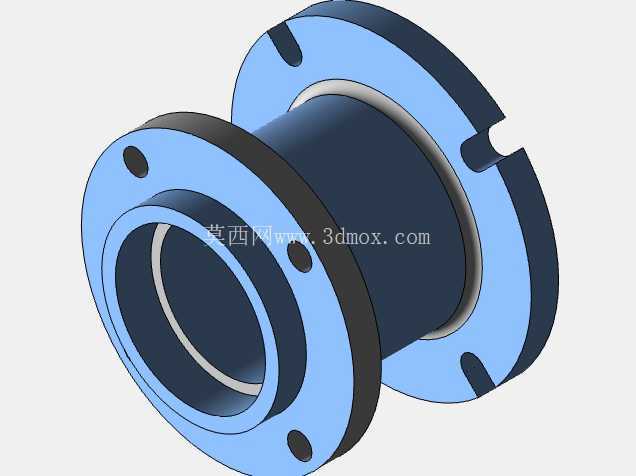

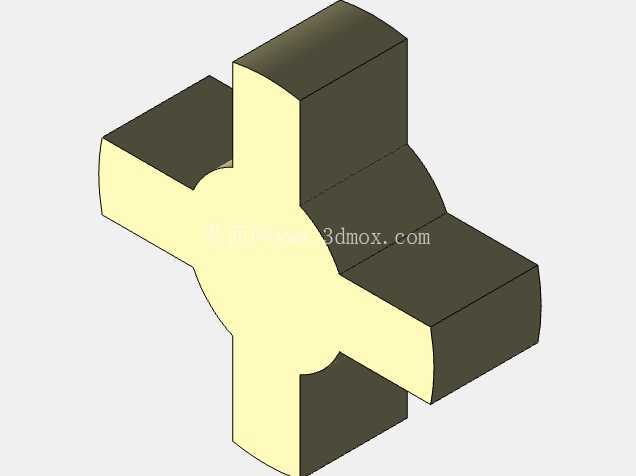

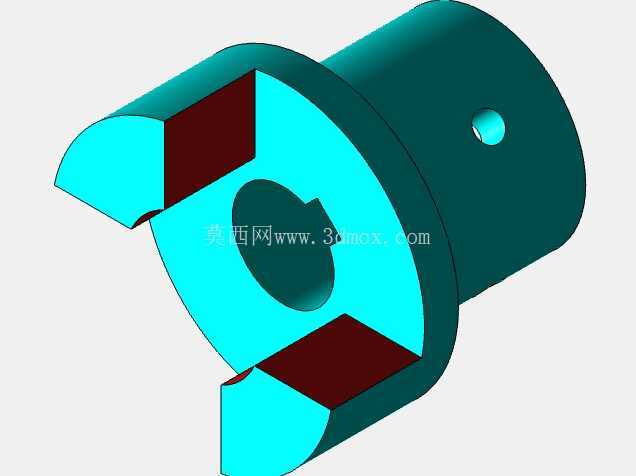

　　机架采用立式门架思路，上部承载电机、减速与传动部件，下部为料桶进出和定位区域。顶部蓝色驱动单元通过传动系统将动力传递至搅拌轴系，主轴外框与分散轴在空间上错开布置，既保证桨叶覆盖桶内主要容积，也避免两套执行机构在旋转过程中发生干涉。建模时需要重点关注搅拌桨最低点与桶底间隙、分散盘与桶壁距离、桨叶旋转包络面以及料桶提升后的密封或限位关系。若间隙过小，制造误差和桶体变形可能导致刮壁或碰撞；若间隙过大，高粘度物料在边角处的交换能力会明显下降。

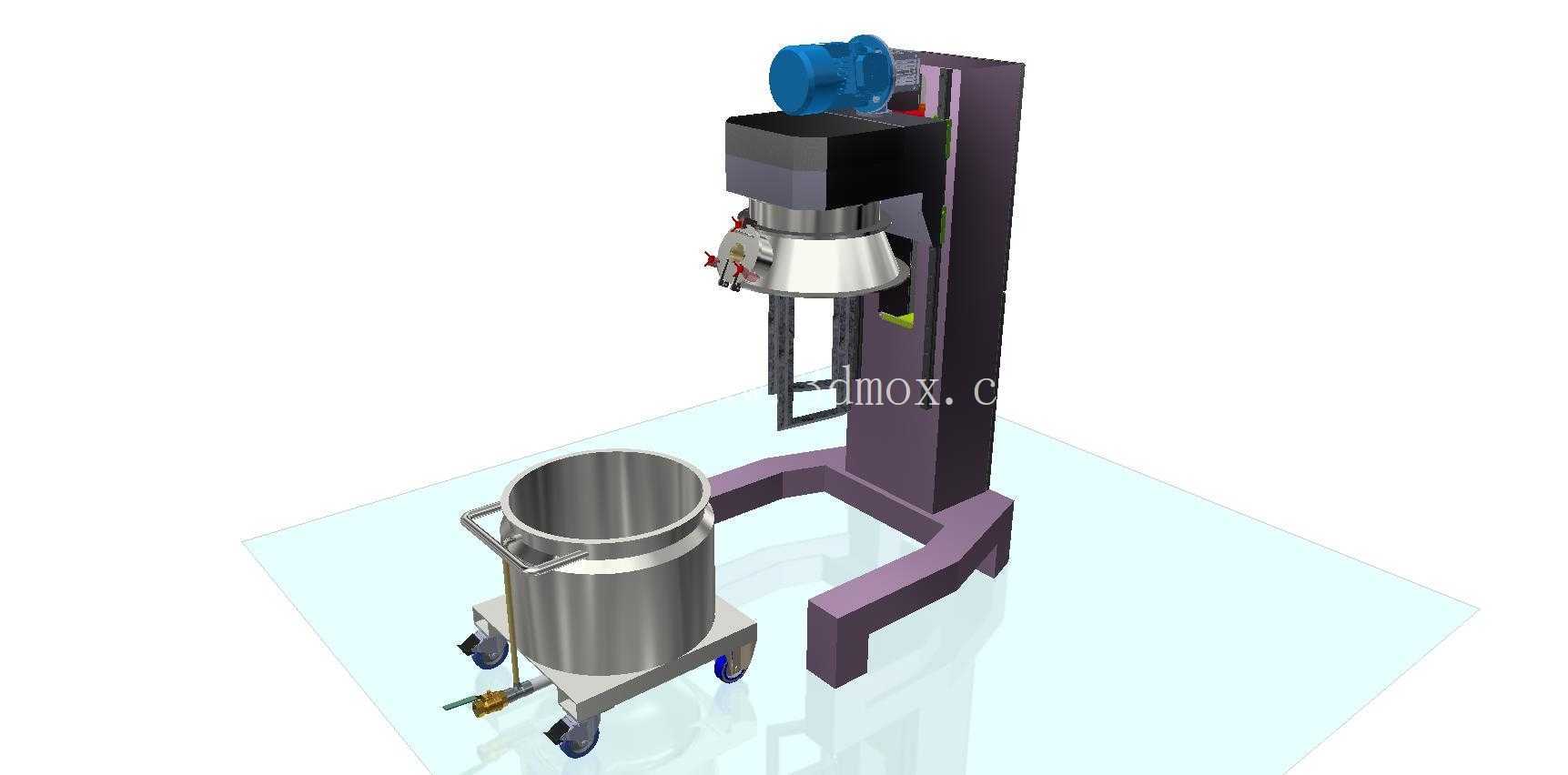

　　料桶部分采用带脚轮的移动式不锈钢桶结构，便于在配料位、主机工作位和卸料位之间转运。桶体上方设置翻边或加强结构，下部与主机底座定位件配合，使桶在搅拌振动和分散剪切作用下保持稳定。底座两侧的支撑与导向结构承担桶体就位、承托和防偏移作用，工程设计中通常还要结合实际产品补充桶夹、升降油缸、定位销或称重模块等细节。对于需要真空脱泡、夹套加热或冷却的工艺，可在桶体结构上进一步增加密封盖、保温夹套、温度测点和抽真空接口。

　　外形布置上，主机高度主要由驱动部件、搅拌轴行程、料桶高度和检修空间决定；占地面积则取决于底座宽度、料桶直径以及操作侧换桶通道。三维布局时不能只看设备静止状态，还应校核料桶推入、桨叶退出、桶盖开启、电机维护和人员操作所需的边界。搅拌轴下方需要预留足够的装桶和清洗距离，设备后侧应考虑传动部件检修空间，前侧则需保证操作人员能够观察物料状态并完成加料、刮料和卸料。

　　从设计思路上看，该模型强调的是组合式混合原理：低速桨叶负责宏观循环，高速分散负责微观剪切，移动料桶负责工序衔接。对于结构设计人员，可在此基础上细化轴系支承、密封形式、桨叶角度、桶壁刮板、防爆电机配置以及机架焊接件强度；对于设备选型人员，则可根据物料黏度、批次容积、粉体加入比例和温升要求，判断搅拌功率、分散线速度、桶体容积及辅助系统配置。整体模型结构层次清楚，主机、料桶、驱动和移动底座关系明确，能够作为高粘度混合设备三维设计与方案沟通的基础参考。
