余热回收蒸汽发生器成套装置结构

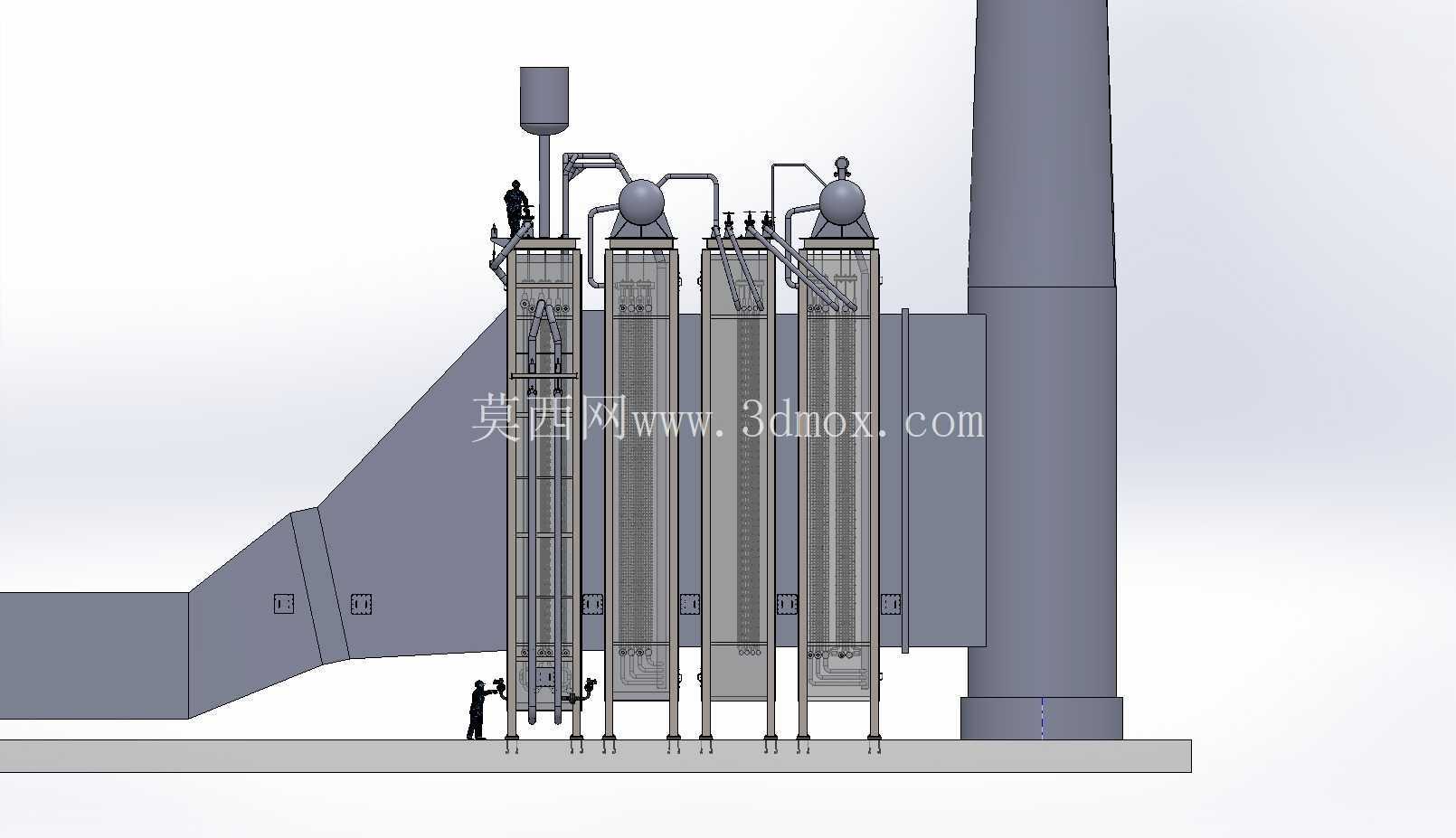

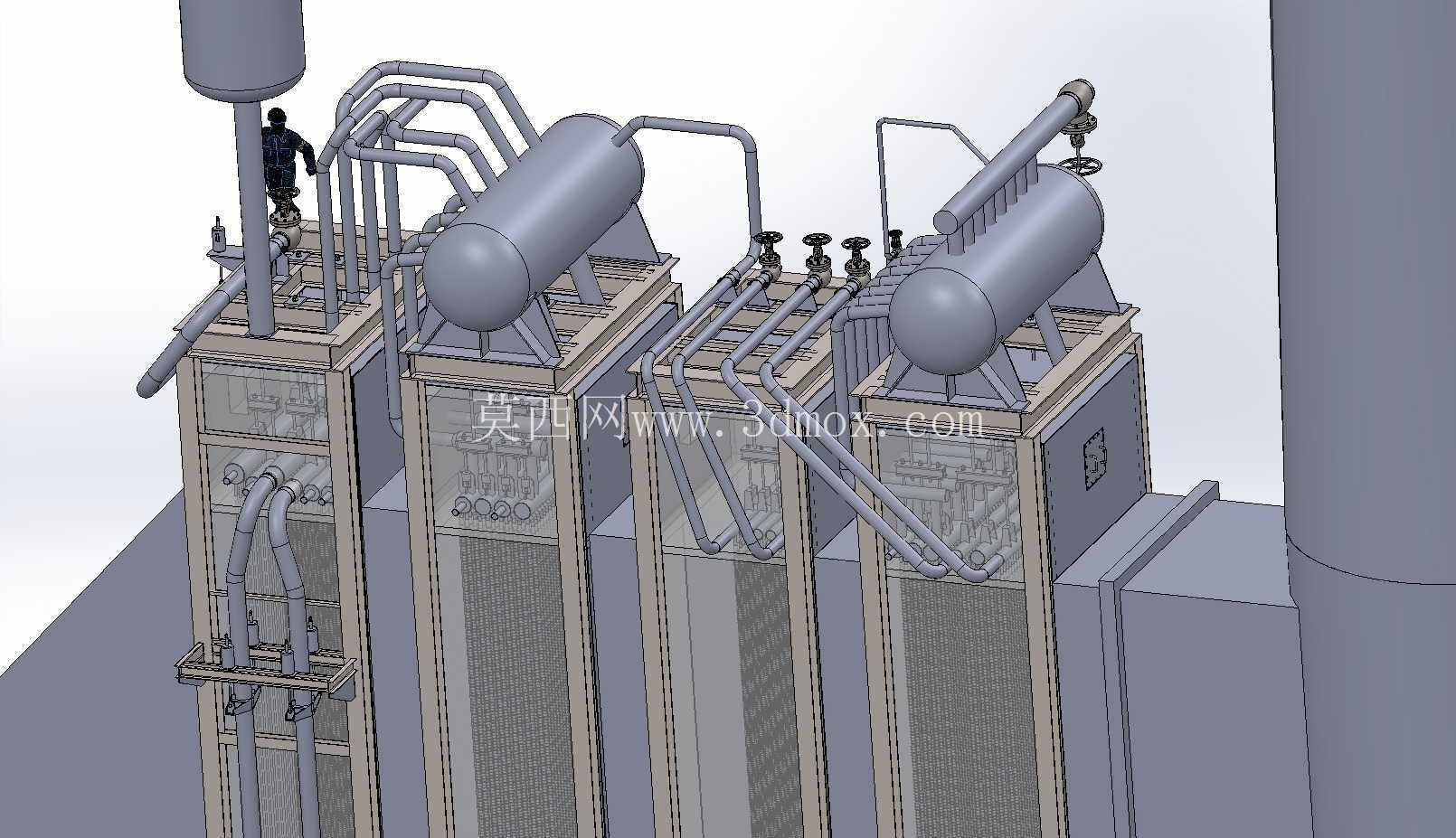

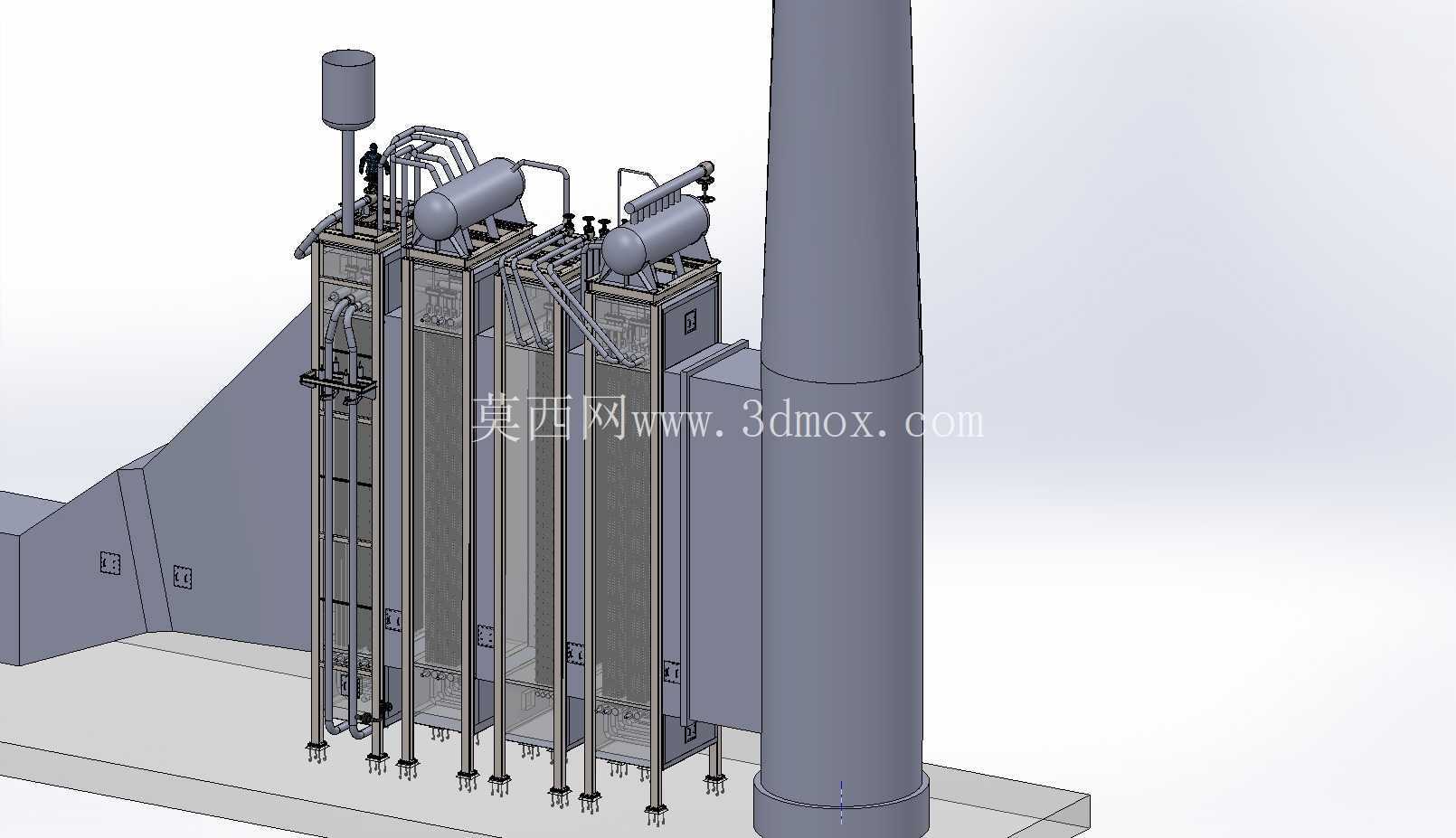

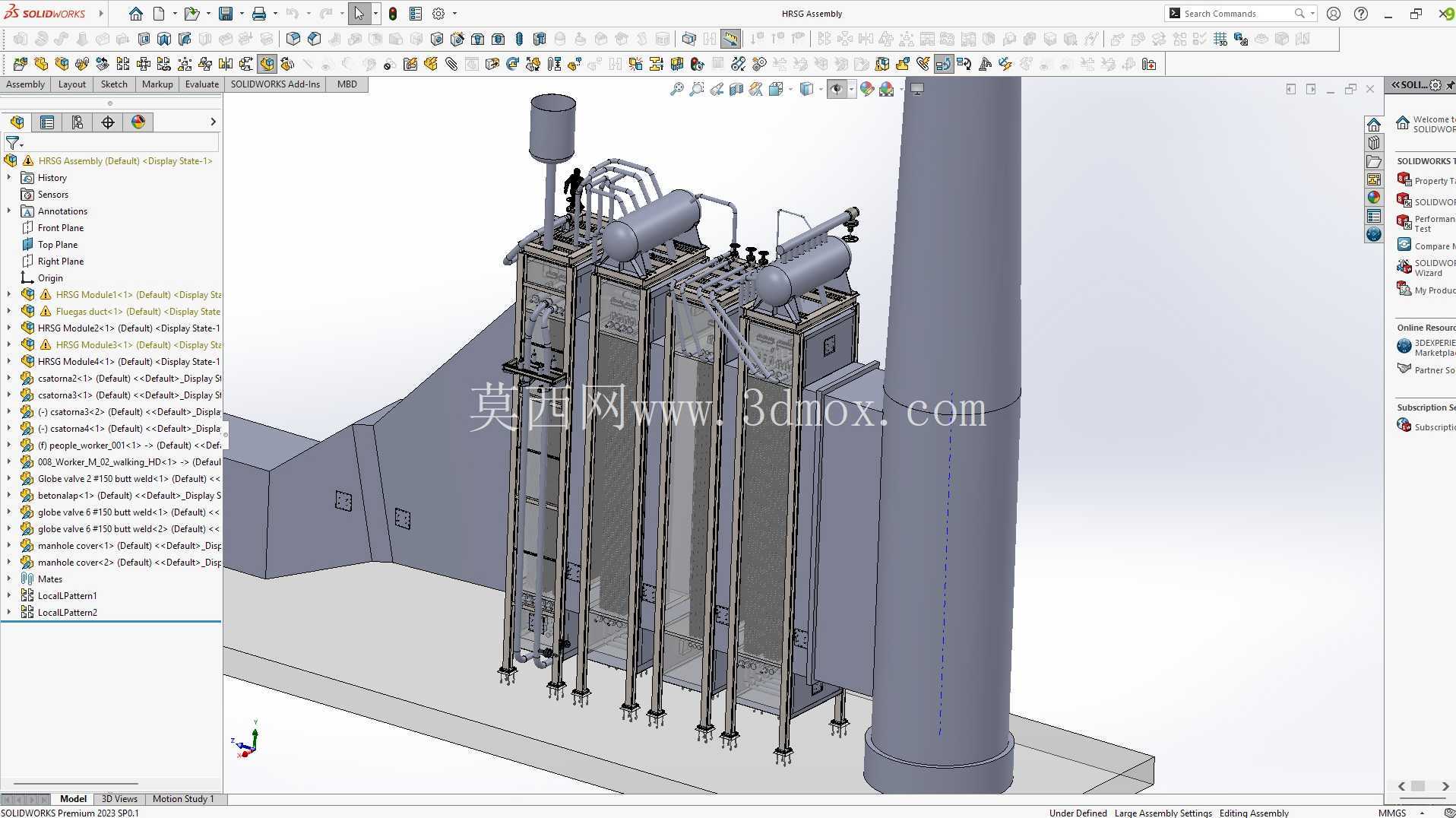

　　该套三维结构对应燃气-蒸汽联合循环及工业窑炉尾部烟气能量回收场景中的核心换热装备，整体布置沿烟气流向依次排布多级换热模块，入口侧通过渐扩烟道将上游燃气轮机或工艺炉排出的高温烟气均匀导流至各换热管束区域，出口侧对接大直径烟囱，依靠烟囱抽力或引风机维持烟气流场稳定，整套装置坐落在混凝土基础平台之上，框架立柱与基础预埋件的连接位置、检修操作平台标高、爬梯通道及顶部汽包检修空间均在模型中完整还原。

　　从实际运行用途来看，设备承担将高温烟气携带的显热逐级传递给管侧给水的功能：给水经省煤器段预热后进入汽包，通过下降管分配至蒸发器管束，吸热形成的汽水混合物回流至汽包完成汽水分离，饱和蒸汽再进入过热器段升温至工艺所需参数，向外输送至汽轮机发电机组或者工业生产用蒸汽管网。模型中各级管束按照烟温区间分层布置，高温段优先布置过热器以匹配较高的管壁温度耐受要求，中温段布置蒸发受热面，低温段布置省煤器，最大限度降低排烟温度，提升整体热能利用效率。

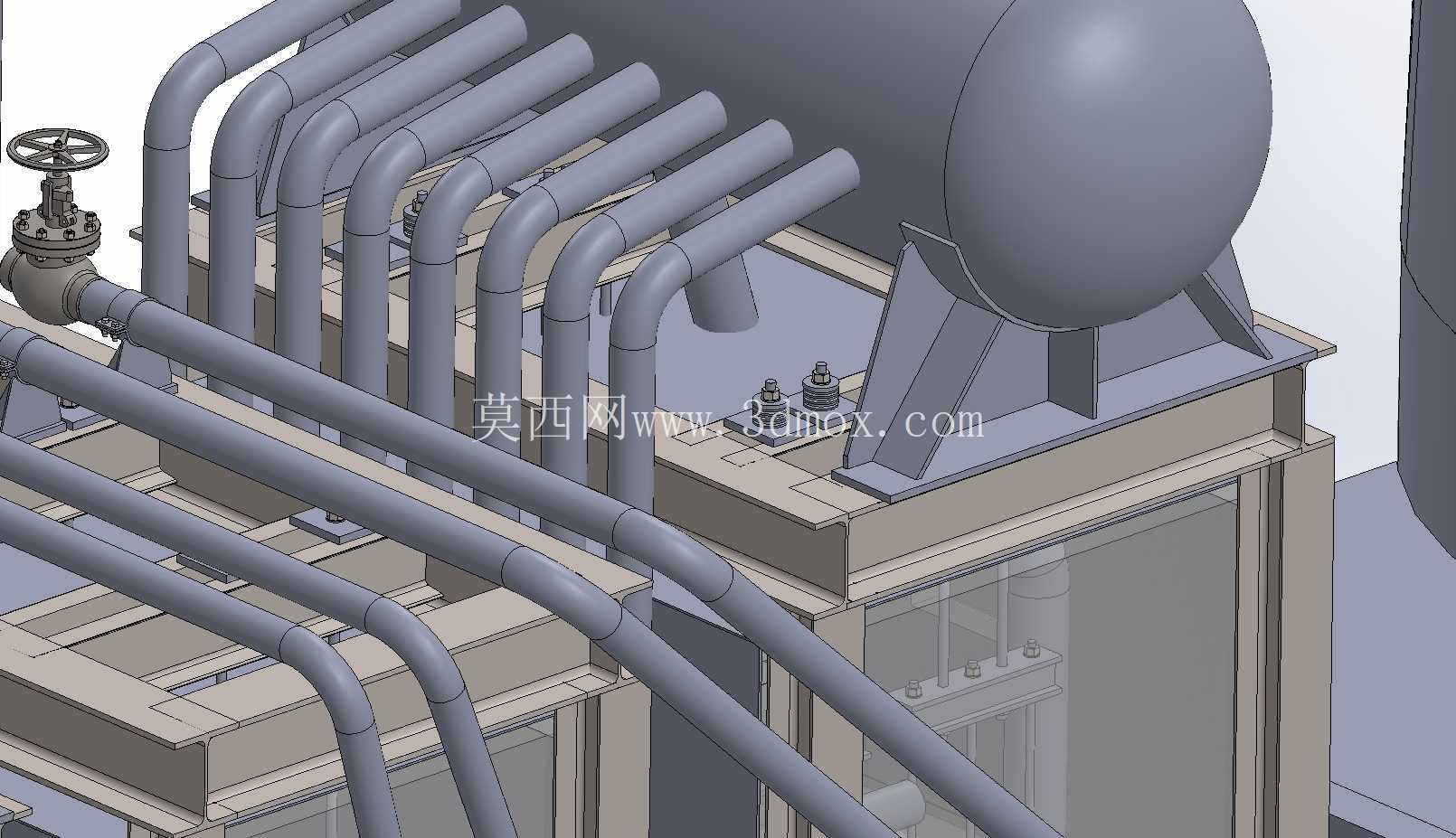

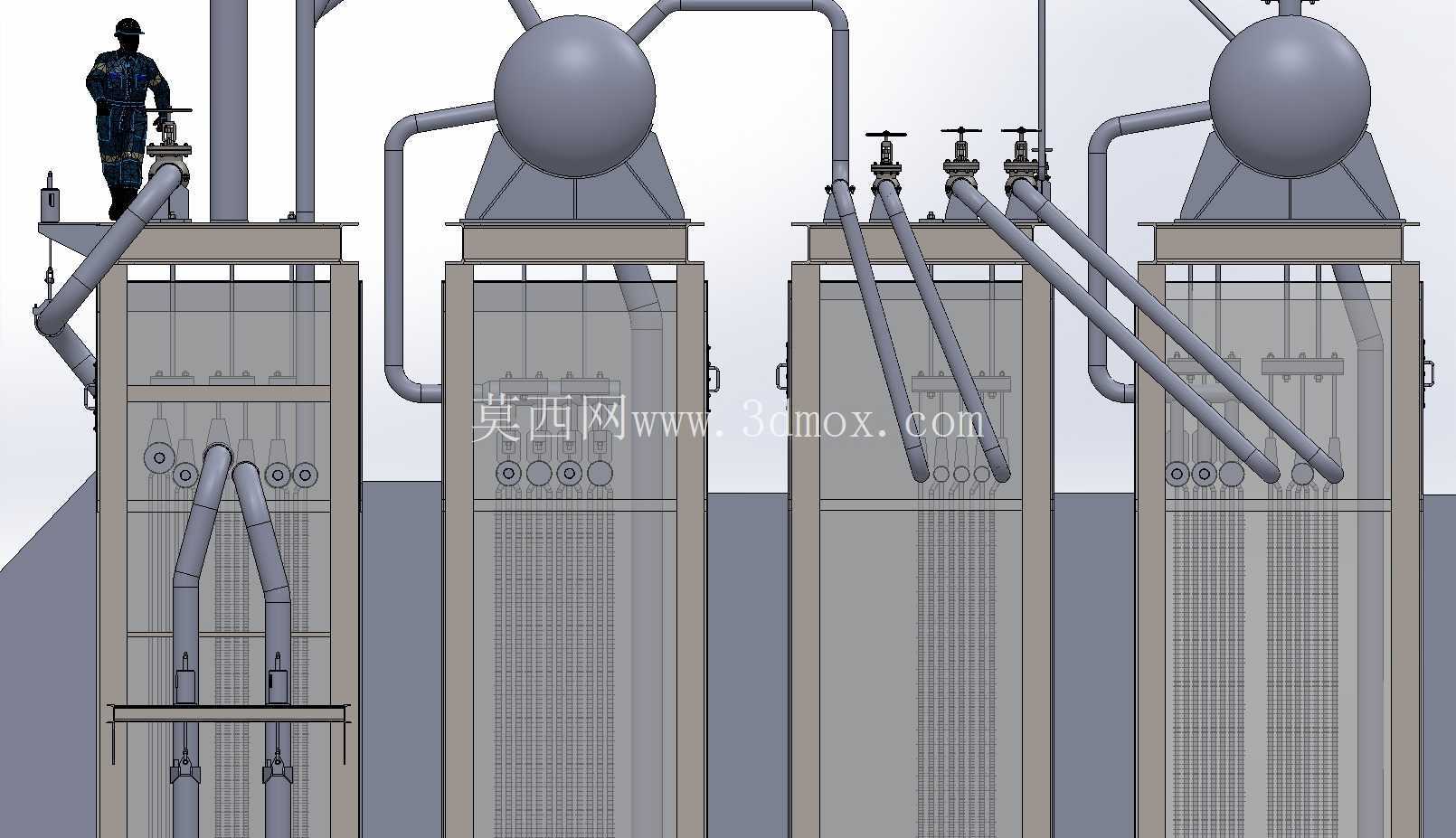

　　结构设计层面，整套装置采用模块化框架支撑方案，每一级换热模块独立设置支撑钢架，管束通过管板与集箱连接，外部护板采用密封焊接结构减少烟气漏风；顶部汽包通过支座固定在钢架顶端，汽水连接管道设置必要的弯头与膨胀补偿结构，抵消设备启停过程中因温度变化产生的热位移。烟道渐扩段的导流造型经过流场考量，避免烟气进入管束区域时出现流速偏斜、局部磨损加剧的问题，烟囱与末级换热模块之间的过渡段尺寸平顺，保障压损控制在合理区间。

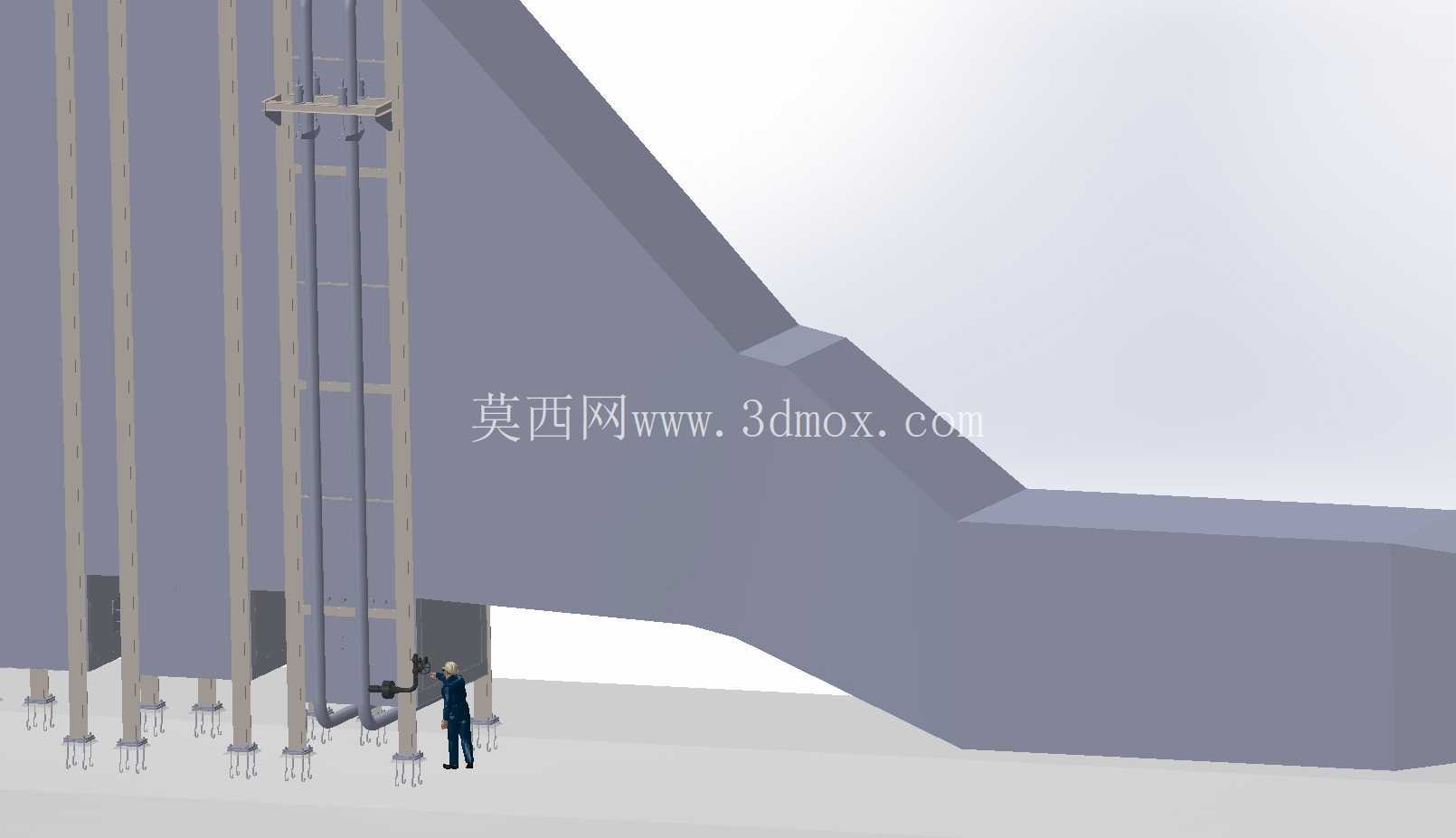

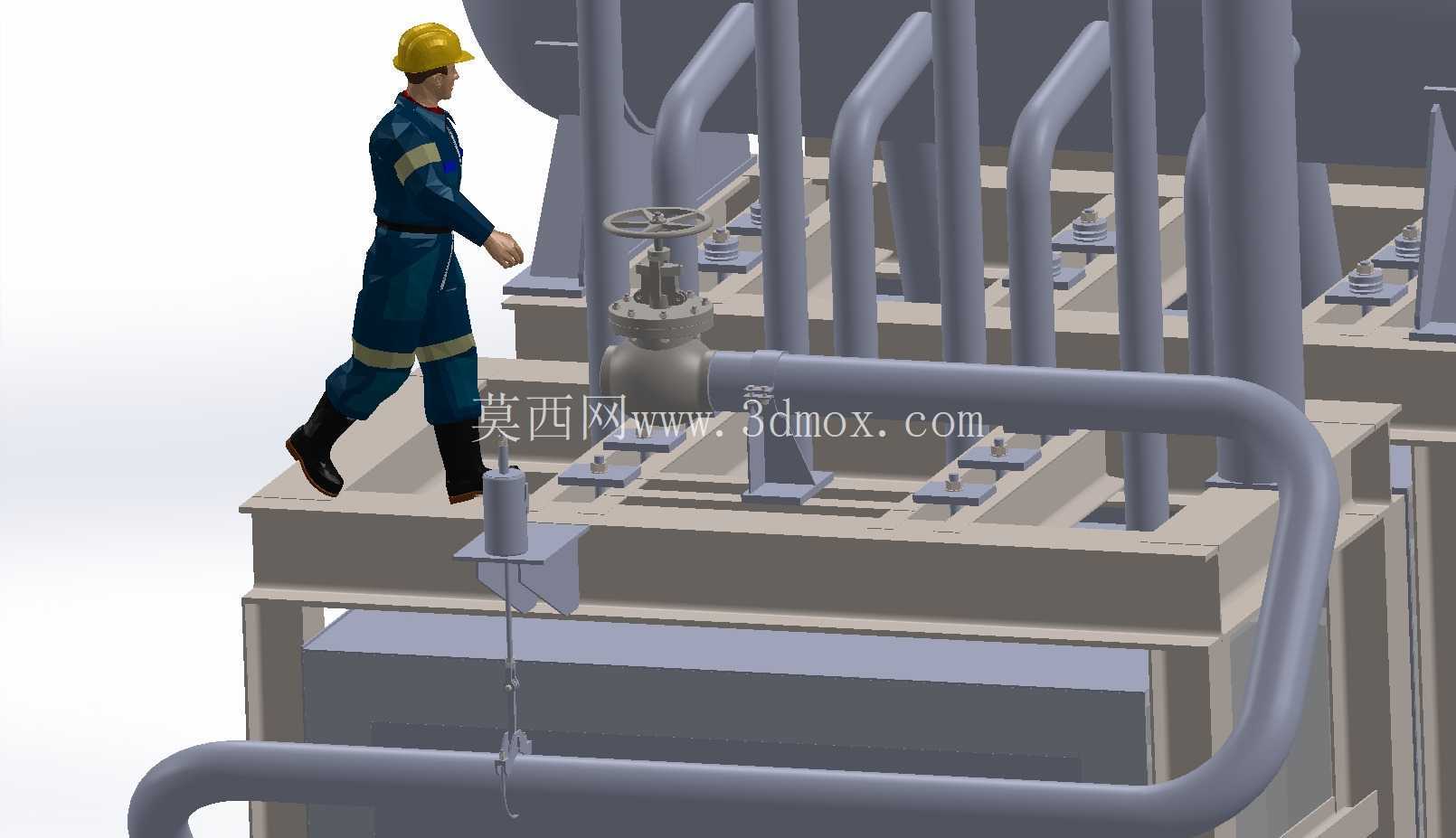

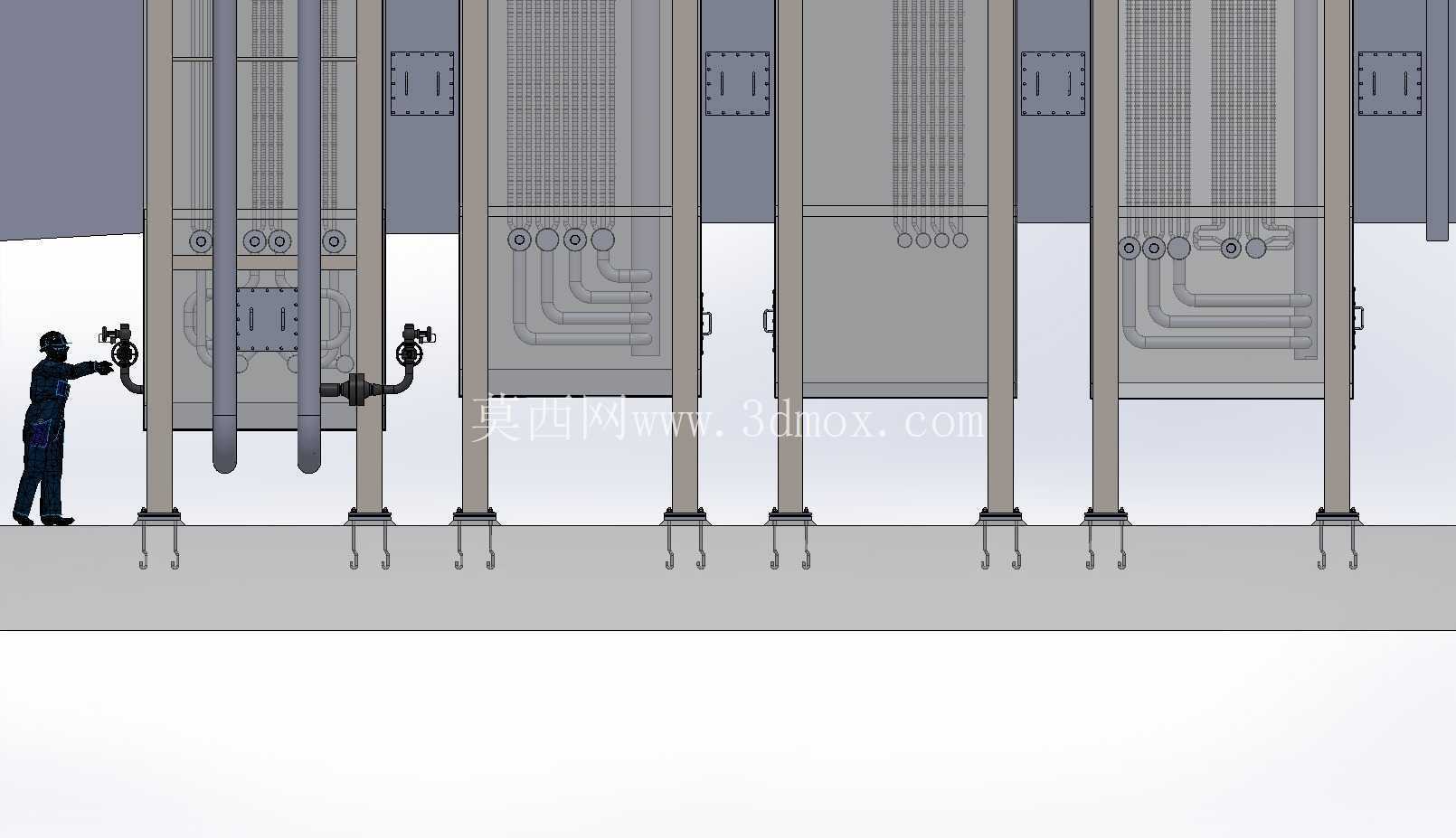

　　外形与安装边界方面，装置整体沿烟气走向呈长条式布局，横向占用宽度由各级模块的管束排布宽度决定，纵向长度覆盖入口烟道、三级换热本体至烟囱根部，最高点为顶部汽包及附属排气管道，烟囱独立延伸至装置上方远超本体高度。基础平台上预留了各立柱的地脚安装点位，设备侧面设置的多层检修平台可供操作人员抵达集箱、阀门及人孔位置，框架旁预留的检修空间满足管束抽装、管道探伤及日常巡检的通行需求。模型中同步呈现了现场尺度参照的人物占位，可直观判断平台栏杆高度、管道净空及设备整体体量，在进行厂区总图布置、基础荷载核算、管廊对接以及安装施工方案推演时，能够直接核对设备与周边烟道、蒸汽管道、给水管道的接口方位，规避安装阶段出现碰撞干涉。针对换热管束的支吊结构、集箱排布走向以及汽包与各受热面之间的汽水连接逻辑，模型均按实际装配关系搭建，可用于拆解讲解余热锅炉的工作流程，也可为同类型热回收设备的选型改型、结构优化提供直观的三维参照。
