重载多轴轮式转运台车结构设计

　　这套多轴轮式转运台车的结构方案，主要面向车间内部重型工件、工装夹具以及分段设备的短距离移位场景。在实际生产现场，大型焊接件、机加工底座、装配半成品往往不适合直接使用叉车反复叉取，尤其是底面支撑点分散、外形狭长或重心偏高的工件，叉齿局部受力容易造成底面压痕，也会在转弯时带来倾覆风险。采用多轮低平台车进行承载，可以把工件重量分散到更多车轮接触点上，降低单轮载荷，同时让操作人员能够沿装配工位、检验区和仓储区之间灵活推移。

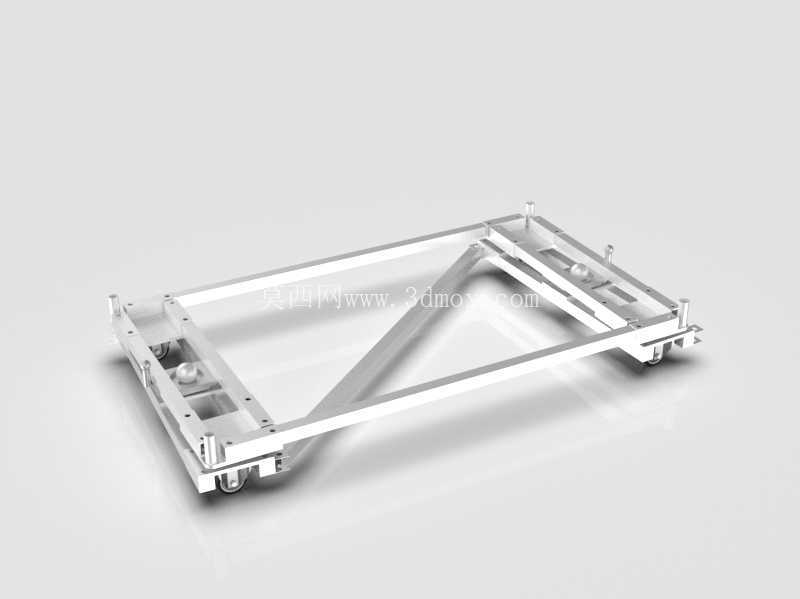

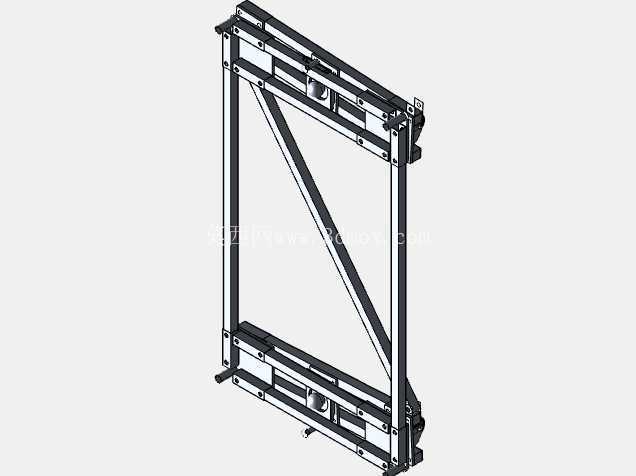

　　从模型呈现的结构来看，车架主体采用矩形截面型材拼焊的思路，承载面保持较低高度，便于工件吊装落位，也能减少整机重心高度。车架并非简单平面框架，而是在轮位、牵引连接位和中部承载区进行了局部加强：车轮安装支座向上延伸并与纵梁、横梁形成传力路径，避免载荷仅通过薄板焊缝传递；端部设置连接结构，可与牵引装置或另一台台车配合，用于超长构件的多点协同转运。

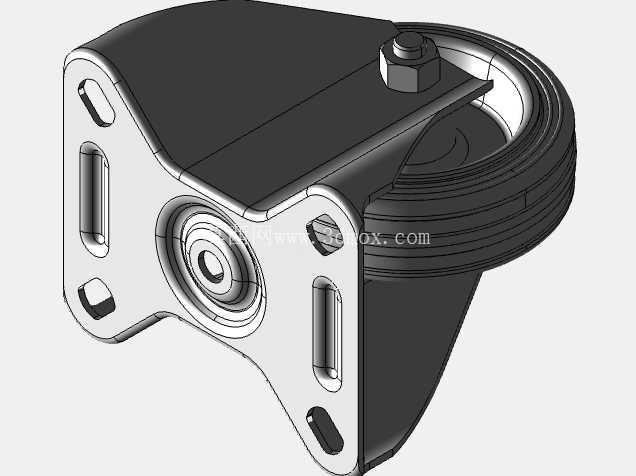

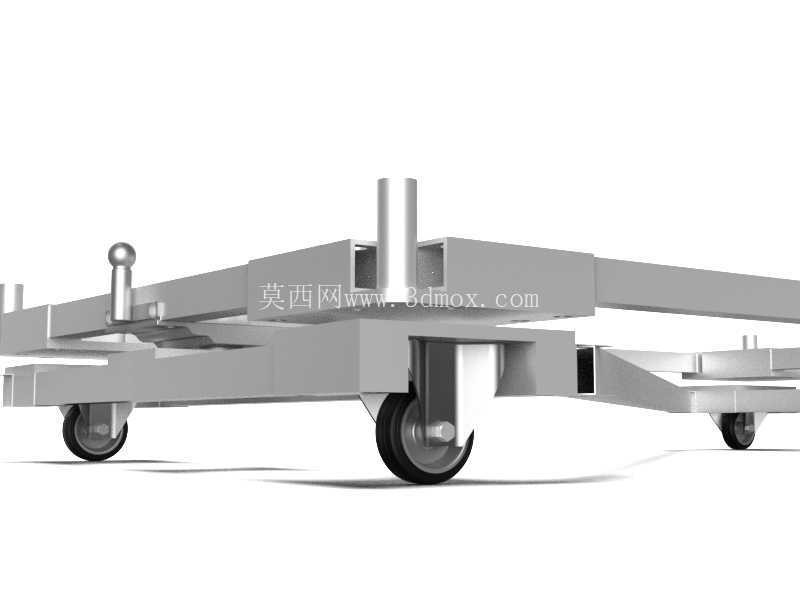

　　多轴轮布局是该方案的重点。相比四轮小车，六轮或更多车轮的布置能够在不显著增大单轮尺寸的情况下提升总承载能力，并且在地面存在轻微不平、车间地坪有接缝时，仍能保持较多车轮参与承载。模型中脚轮采用带支架的旋转安装形式，兼顾转向与支撑；前轮、后轮的位置经过外伸布置，使车架端部也具备一定承载能力，适合支撑长梁、底盘框架或跨距较大的工装。设计时需要重点校核轮座安装板厚度、加强筋方向以及螺栓连接区域的局部挤压，若用于满载牵引工况，还应考虑转向轮在偏载和启动冲击下的疲劳裕度。

　　车架上表面预留了较为开阔的承载区域，中间竖立的柱状结构可作为定位、捆绑或辅助支撑接口。实际应用中，该位置可以根据工件形式更换为定位销、压紧座、V形块或缓冲垫，使台车不仅承担运输功能，也可作为临时装配支架。对于表面质量要求较高的零件，承载面可增加聚氨酯垫、橡胶板或尼龙垫块，避免钢面直接接触加工面；对于需要固定的工件，则可在横梁间隙布置绑扎带、棘轮拉紧器或快速压钳。

　　外形尺寸方面，该类台车通常按照厂区通道宽度、门限高度、电梯或地坪转弯半径进行边界约束。低平台结构要求承载面高度与脚轮半径、轮架高度、车架梁高协调：梁高过小会导致中部挠度增大，梁高过大则抬高工件重心并增加吊装落差。车轮直径需结合现场地面条件选择，地坪平整、推移距离短时可选中等直径聚氨酯轮；若地面有切屑、轨道槽或较差接缝，则应适当增大轮径并降低轮面硬度匹配要求。

　　建模过程中，车架型材、轮架、轮体和转轴应分别建立清晰的装配层级，便于后续替换不同规格脚轮或调整轴距。车轮旋转轴、转向回转轴和牵引连接点需要保留真实配合关系，这样在做运动检查时能够判断最小转弯半径、轮组干涉以及端部连接姿态。对于结构工程师而言，还应在三维模型基础上补充三种典型工况校核：中部集中载荷下的车架弯曲、端部偏载下的轮座反力、牵引转弯时的横向稳定性。

　　在装配现场，这类台车常与行车、电动牵引车或液压搬运车配合使用。工件落位前，应确认重心落在轮组围成的支撑多边形内，狭长工件若超出单车支撑范围，应采用两台台车前后联合承载，并在连接处保留转向自由度。捆绑点不宜直接选在薄腹板或装饰件上，应优先利用车架横梁、柱状定位座或专用吊点。日常维护中，脚轮转动灵活性、轮面磨损、安装螺栓松动和焊缝开裂是检查重点，尤其是在频繁满载转向后，轮架根部焊缝容易承受交变冲击。

　　整体而言，该结构方案强调的是低重心、多点承载和现场适配能力。它不追求复杂动力系统，而是通过合理的轮轴布局、焊接车架和可更换支撑接口，把重型物料在车间内部的转运变得稳定、可控，并为后续定制不同承载等级、不同台面尺寸的系列化台车提供了基础结构参考。
