拖拉机挂载式小型挖掘臂结构设计

　　这套挂载式小型挖掘臂主要面向庭院改造、农村零散土方作业、苗圃开沟、宅基地基础清理、沟渠修整以及小型养殖场维护等场景。它不是独立行走设备，而是作为拖拉机后部的附加工作装置使用，依靠拖拉机提供安装支点、动力来源和转运能力，把普通农用拖拉机扩展成可完成浅坑开挖、散料归集、石块搬运和边角清理的小型作业平台。

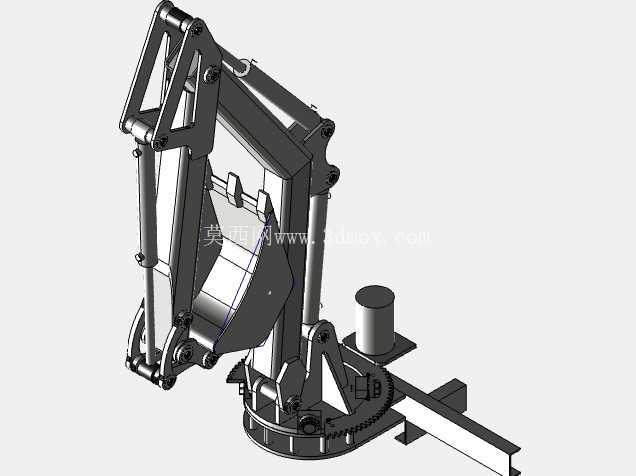

　　从结构布置看，工作装置由挂载底座、回转机构、立柱、动臂、斗杆、连杆、铲斗、液压缸和液压管路组成。底座采用横梁与立板组合的焊接形式，后部预留与拖拉机悬挂区域匹配的连接界面，安装时需要重点校核拖拉机后悬挂的承载范围、连接孔位间距以及作业时整机重心变化。底座横向宽度控制在拖拉机后轮内侧安全边界附近，避免运输状态下超出车身过宽；竖直方向上，回转中心尽量靠近挂载面，以减小偏载力矩。

　　回转部分采用齿圈与小齿轮啮合的方案，驱动件布置在底座侧面，通过液压马达或摆线驱动带动小齿轮旋转，使上部工作臂相对底座完成一定角度回转。工程建模时需要把回转支承的安装面、螺栓孔分布、齿圈节圆、齿轮侧隙和限位位置完整表达。回转角度不必追求大型挖掘机的全周回转，而应满足拖拉机后侧左右作业范围即可，这样可以简化管路布置，也能降低底座受力复杂度。

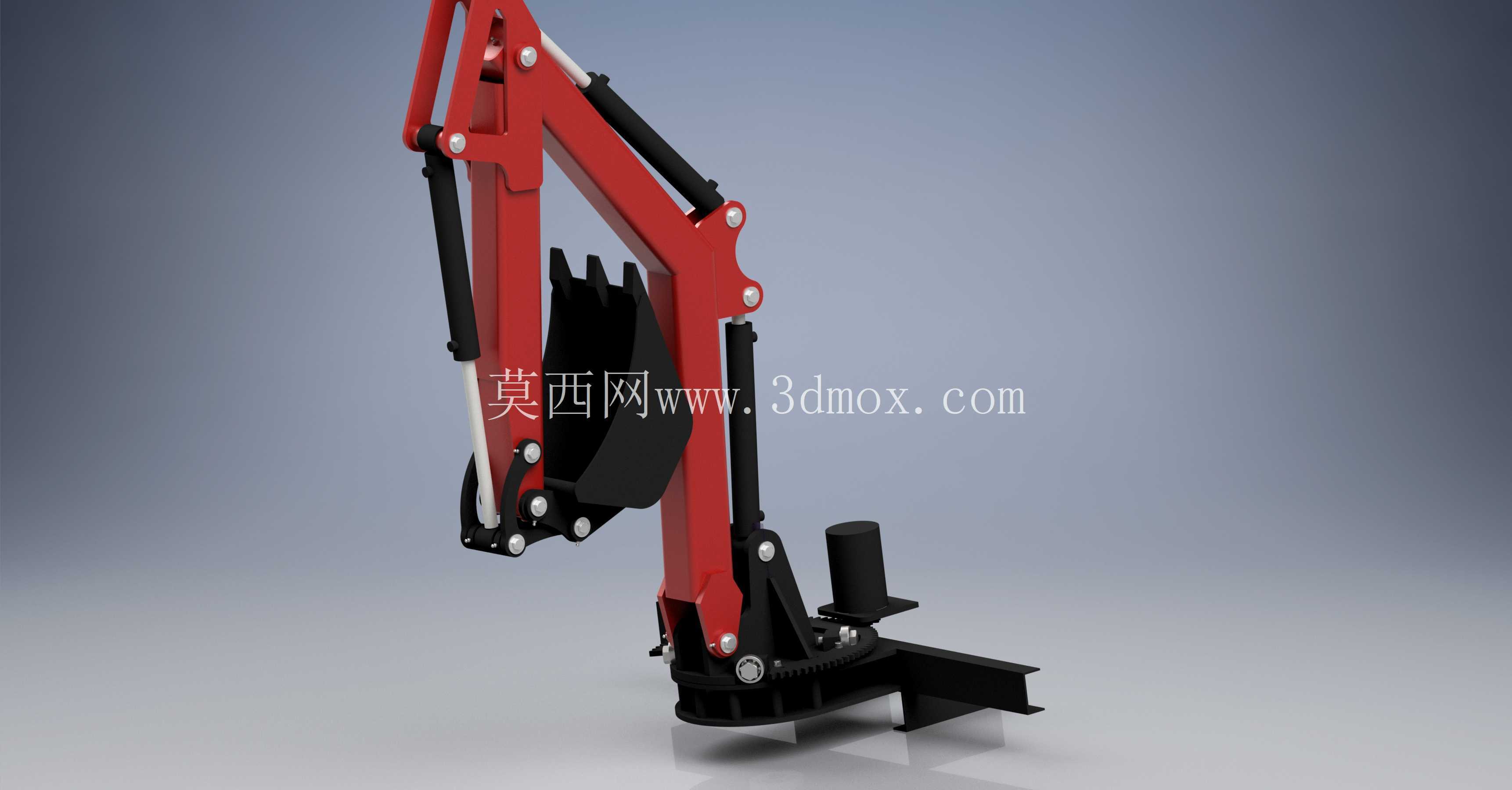

　　工作臂采用常见的反铲式多杆机构。动臂承担举升和外伸功能，截面以箱形或厚板焊接结构为主，耳板位置集中承受铰点载荷；斗杆连接动臂与铲斗，负责收斗和挖掘深度调节；铲斗通过四连杆机构与斗杆油缸相连，使斗齿在挖掘曲线末端获得较大的翻转角。各铰点均设置销轴、衬套和润滑点，三维设计时应保证销轴同轴度、耳板间距和拆装空间，尤其要关注斗杆与动臂在极限收拢、极限外伸时是否发生干涉。

　　液压系统是该装置完成动作的核心。动臂油缸控制大臂升降，斗杆油缸控制小臂收放，铲斗油缸通过摇臂和连杆驱动斗体翻转，回转驱动控制上部工作装置左右摆动。油缸选型需要结合臂长、斗容、铰点力臂和额定压力进行力矩校核，不能只按行程匹配。管路沿动臂和斗杆侧面布置，弯曲半径应满足软管寿命要求，活动铰点附近预留足够长度，防止大臂俯仰时软管被拉伸或摩擦。油缸两端铰接处应保留防尘和润滑空间，长期在泥沙环境中工作时，活塞杆侧需要考虑刮泥和防护。

　　铲斗部分采用弧形斗背、侧刃、斗齿和加强肋板组合。斗容偏向小型浅挖作业，斗齿角度兼顾入土和收料，侧刃用于修整沟壁。针对农村作业中常见的树根、碎石和硬土，斗底与侧板连接处应增加补强板，销轴孔周围采用加厚耳板。铲斗与连杆的铰点位置决定收斗角和卸料角，设计时需要绘制运动包络，确认地面挖掘、低位收斗、高位卸料三种典型姿态下的角度变化。

　　外形尺寸方面，该装置在运输状态下应尽量使动臂向后收拢，铲斗靠近拖拉机尾部，减少纵向悬伸；作业状态下，最大挖掘深度、最大卸料高度和侧面回转半径共同决定适用场地。若在墙边、围栏内或果树行间作业，需要特别检查动臂后仰时与拖拉机驾驶室、后轮和挡泥板的间隙。底座下方支撑件在挖掘时可承担部分反力，减少悬挂系统承受的冲击，但支撑位置不能影响拖拉机转向和倒车。

　　建模过程中，整体装配应按照实际装配关系划分焊接件、机加工件、标准件和液压件。动臂、斗杆、底座等焊接件需要保留板厚、坡口示意、加强筋和铰点套筒；油缸可按外形和安装尺寸建立简化模型，但行程、闭合长度、端部销轴直径必须准确；软管可用样条曲线表达走向，并在铰点运动范围内检查最小弯曲半径。运动分析时，应分别模拟动臂升降、斗杆收放、铲斗翻转和回转动作，确认所有杆件在极限位置无碰撞。

　　这类附具的价值在于以较低成本补足拖拉机在土方作业中的功能短板。结构设计不需要追求大型工程机械的复杂配置，但必须重视挂载界面、铰点强度、液压力矩匹配和现场维护空间。只有把焊接底座的受力传递、臂架运动包络、油缸安装姿态和铲斗挖掘轨迹同时校核到位，挂载后的挖掘臂才能在低频、小范围、多工况的农用作业中保持稳定可靠。
