RDY-5536格斗机器人旋转武器驱动装置

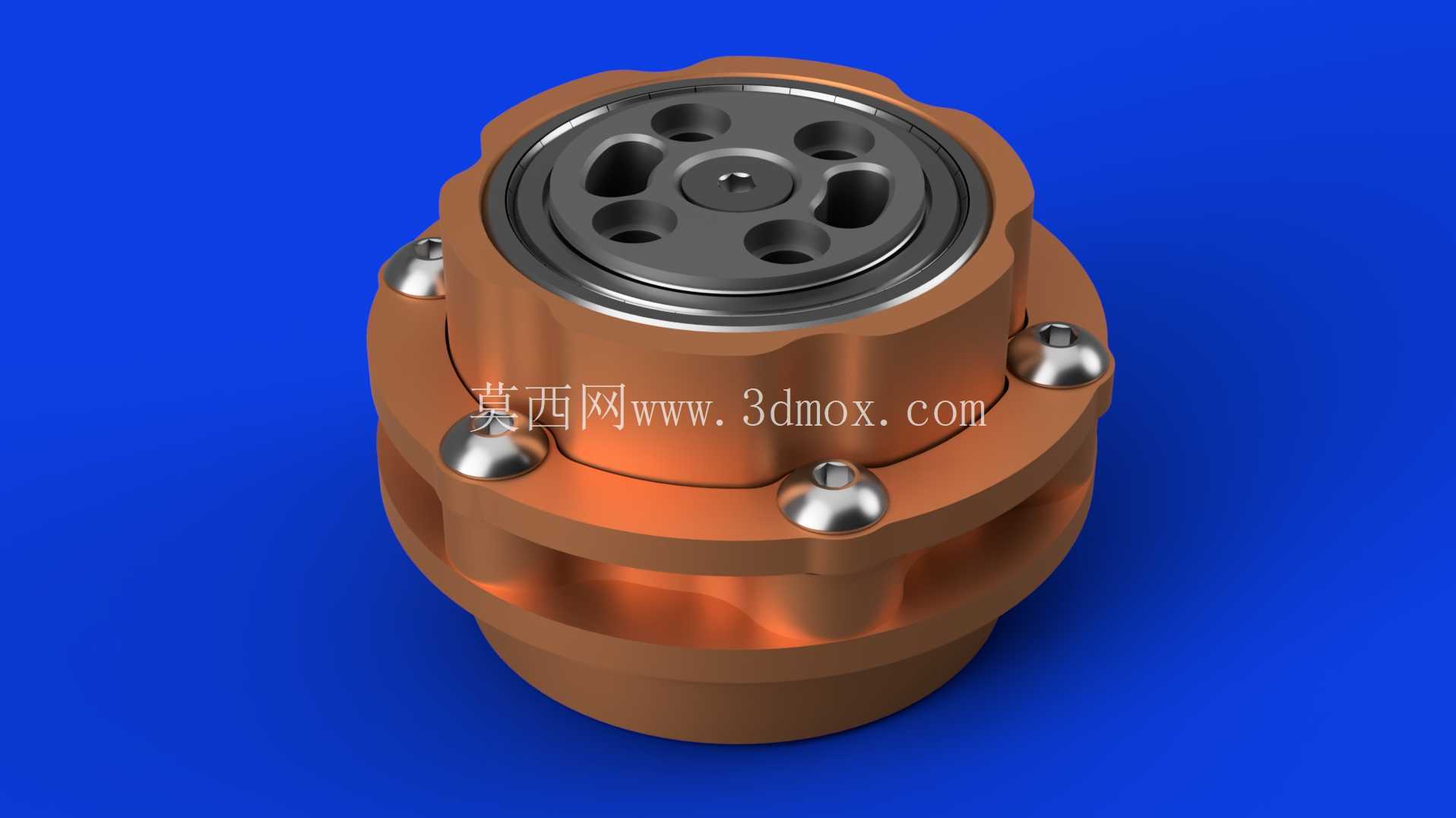

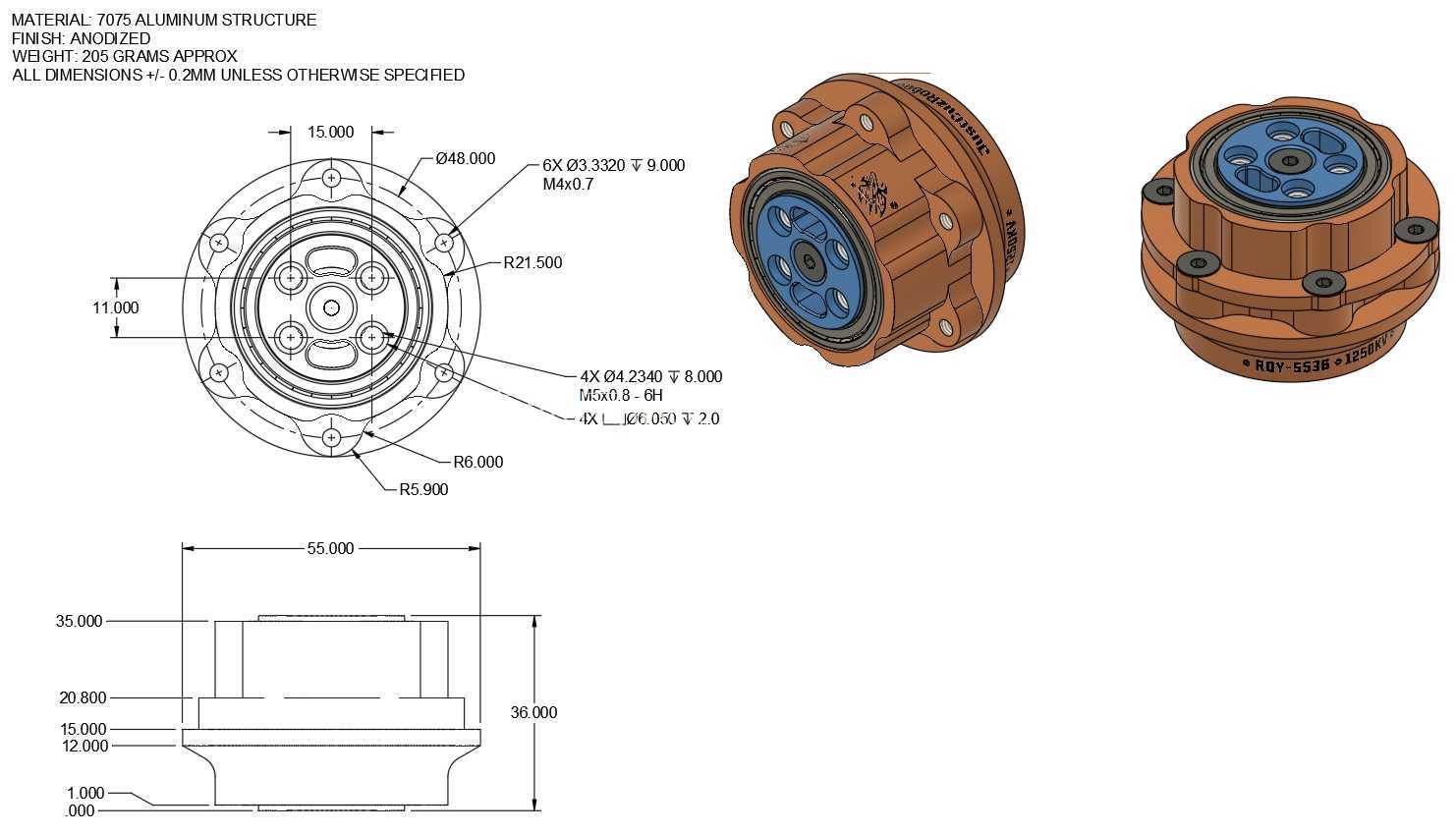

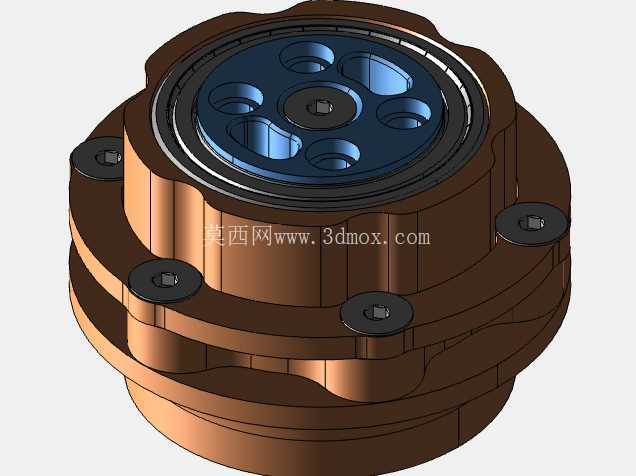

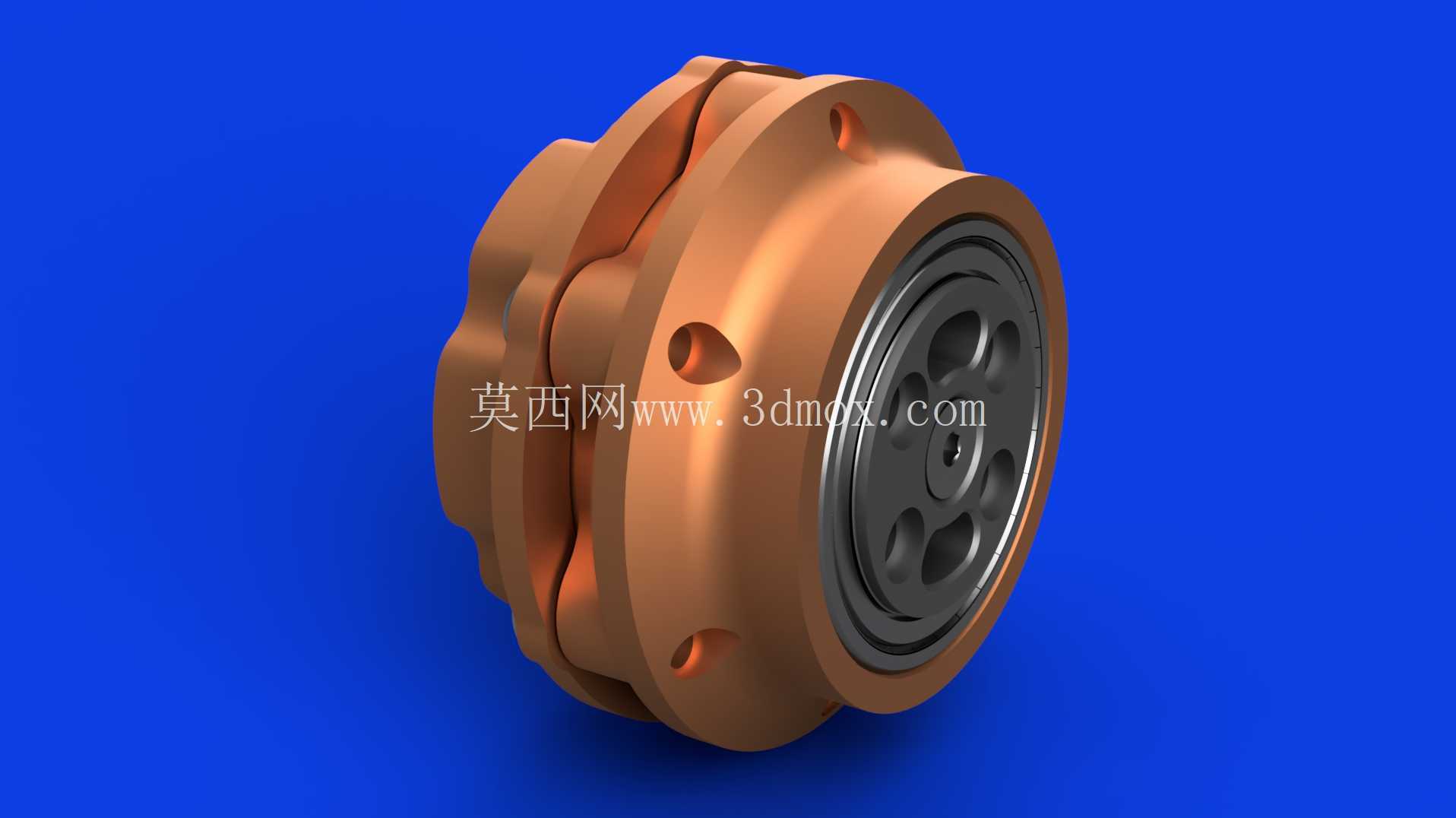

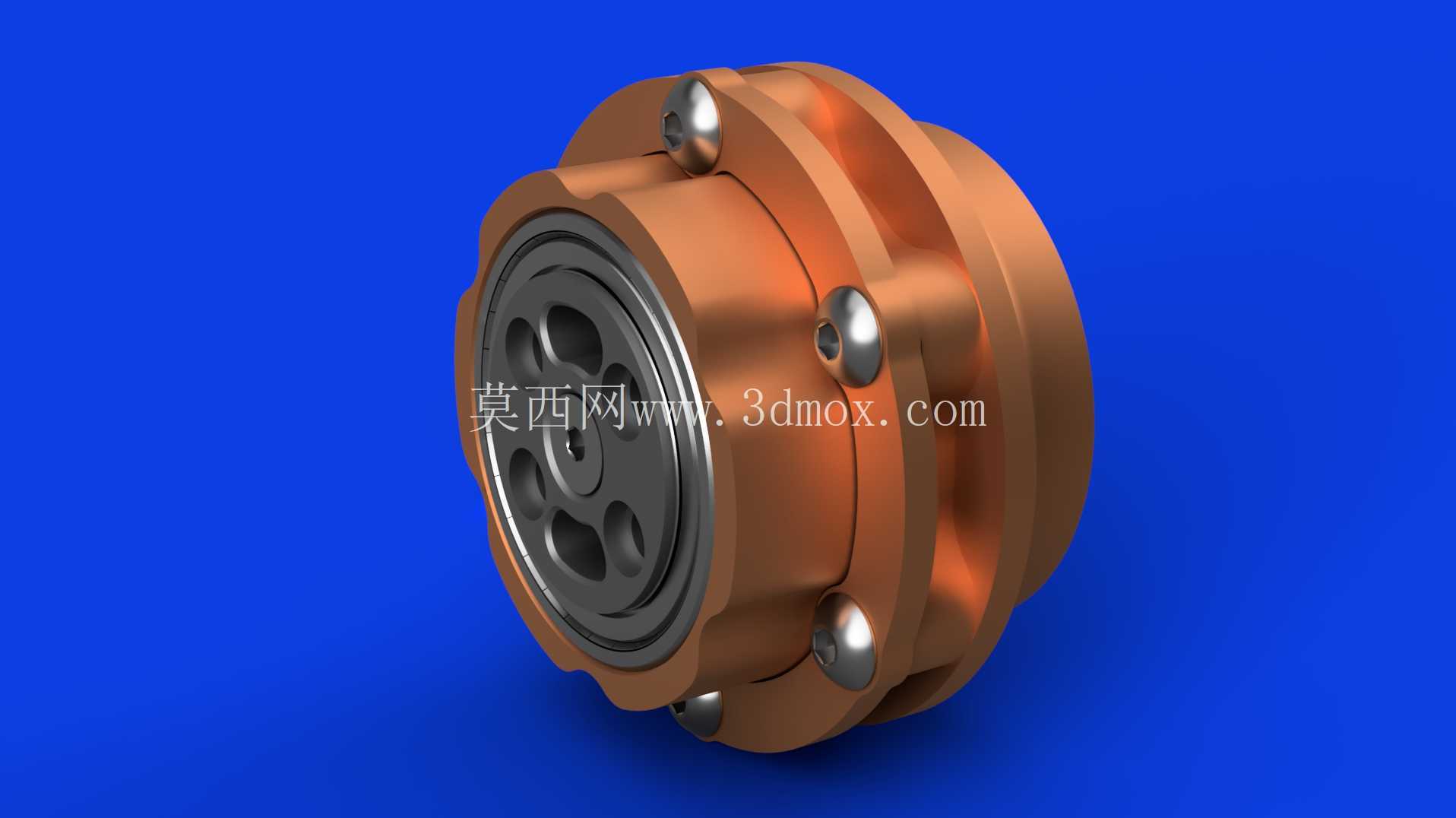

　　这款驱动装置专为甲壳虫级格斗机器人的旋转武器系统设计，核心定位是为小重量级格斗机器人提供高功率密度的旋转动力输出，适配各类横转、竖转类武器的动力需求，能够在近距离对抗中为武器提供足够的转动惯量与冲击扭矩，满足格斗场景下瞬时高负载输出的使用要求。整体结构采用同轴轮毂式布局，将电机本体、轴承支撑、安装接口整合为一体化单元，直径55毫米，轴向长度36毫米，紧凑的尺寸能够适配甲壳虫级机器人有限的机身安装空间，不会过多占用装甲布置与走线的预留位置。定子部分采用工厂级环氧树脂灌封处理，对磁体与定子线圈做战斗硬化封装，能够抵御格斗过程中产生的剧烈冲击与振动，避免线圈移位、磁体脱落这类常见的对抗故障，提升部件在赛场环境下的生存能力。转子支撑结构选用两颗6805型深沟球轴承作为径向与轴向支撑，轴承选型匹配旋转武器工作时的径向冲击载荷特性，能够承受武器击打瞬间产生的反向冲击力，保证转子在高负载工况下的转动同轴度，避免出现扫膛、卡滞等问题。内外轮毂结构采用7075铝合金经钢坯加工工艺成型，7075铝合金的比强度优势能够在保证结构强度的前提下尽可能降低部件自重，整个动力单元连线后总重量约200克，符合小重量级格斗机器人对部件重量控制的严苛要求，不会过度挤占机身其他部件的重量配额。

　　电气性能方面，该动力单元标称工作电压适配3S-6S锂聚合物电池，在4S电压配置下持续输出能力约25A/400W，峰值输出可达60A/960W，功率密度能够匹配3536规格或2812规格无刷电机的输出水平，可根据武器的转动惯量需求、预期击打线速度调整电压配置，适配不同战术定位的格斗机器人设计方案。安装接口设计上，单元两侧各设置4个M5螺丝安装位，安装时需注意螺丝旋入深度不得超过内轮毂厚度，避免螺丝过长侵入内部线圈区域造成绝缘破损、绕组短路；同时布线时需预留外轮毂旋转时的弯曲余量，不可将出线处弯折过紧，防止旋转过程中导线被拉扯断裂。结构设计上对出线位置做了弯曲侧的避让处理，减少导线反复弯折产生的疲劳损伤。

　　该动力单元采用平头螺丝作为标准紧固件，外部安装尺寸保持统一的接口规格，可直接替换同尺寸规格的同类驱动单元，方便选手根据赛事需求快速调整动力配置，无需重新设计机身安装位。实际赛场应用中，这类一体化轮毂驱动单元能够直接作为旋转武器的支撑轮毂使用，武器转盘可直接固定在外轮毂的安装端面上，省去额外的传动连接结构，减少动力传递路径上的零件数量，降低整体结构的故障点，同时缩短武器系统的轴向尺寸，让机器人的武器布局更加紧凑，重心更靠近机身中心，提升行走操控的稳定性。

　　在结构建模过程中，需要重点关注安装孔的位置度公差，保证两侧安装面的平行度与转子轴线的垂直度，避免安装后出现转子转动卡滞、轴承偏载的问题；同时需要预留足够的走线空间，在机身对应位置设计导线的固定结构，避免旋转部件与导线发生干涉。对于格斗机器人的结构设计者而言，选用这类集成化的驱动单元能够大幅缩短武器系统的设计周期，无需单独设计电机安装座、轴承支撑座等结构，只需在机身侧板上加工对应位置的安装孔即可完成动力单元的装配，同时经过硬化处理的定子结构能够减少对抗中的维护成本，降低单次参赛的部件损耗。
